液氨储罐检查安装检验批施工质量验收表4.11.7.doc

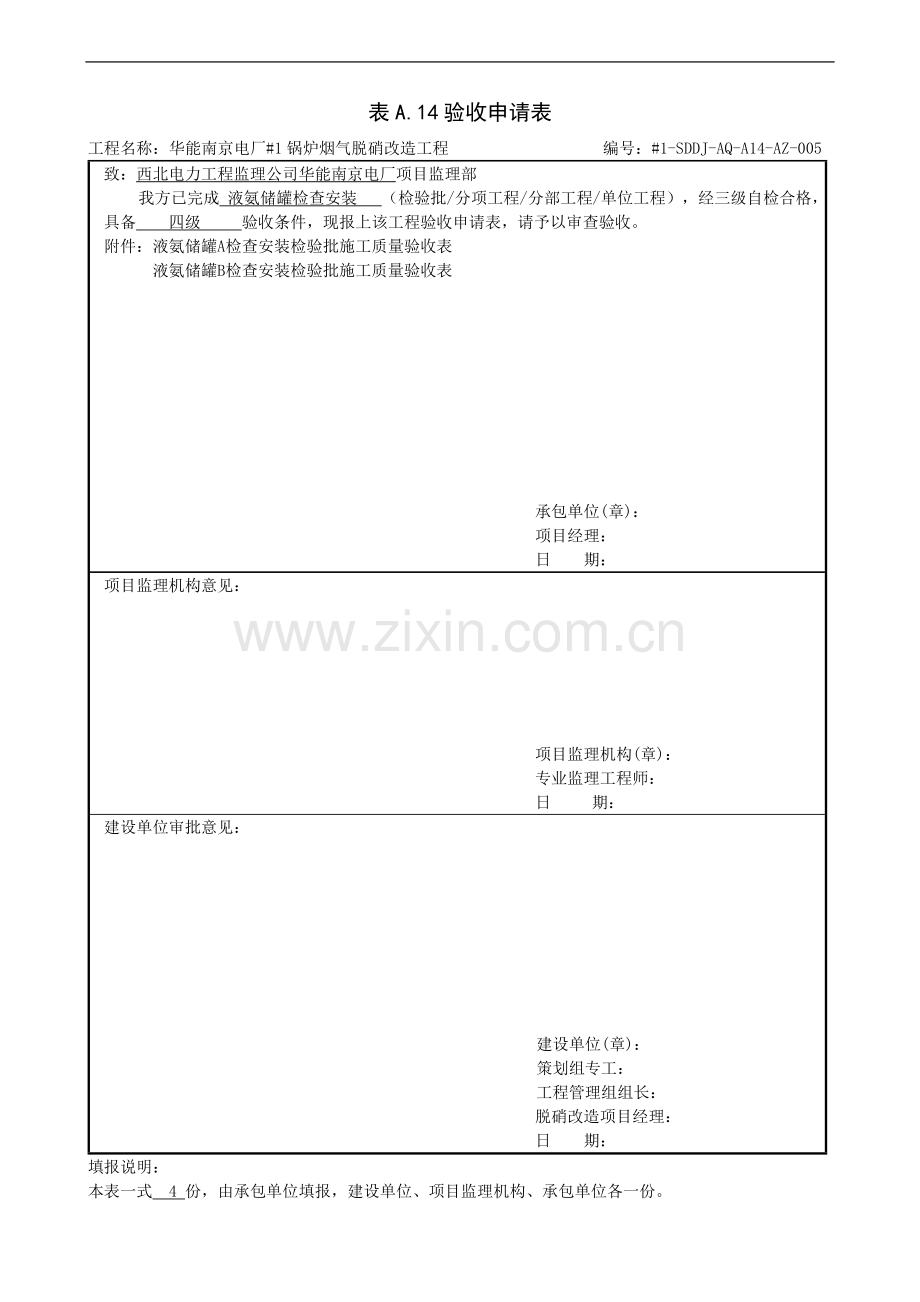

表A.14验收申请表
工程名称：华能南京电厂#1锅炉烟气脱硝改造工程 编号：#1-SDDJ-AQ-A14-AZ-005
致：西北电力工程监理公司华能南京电厂项目监理部
我方已完成 液氨储罐检查安装 （检验批/分项工程/分部工程/单位工程），经三级自检合格，具备 四级 验收条件，现报上该工程验收申请表，请予以审查验收。
附件：液氨储罐A检查安装检验批施工质量验收表
液氨储罐B检查安装检验批施工质量验收表

承包单位(章)：
项目经理：
日 期：
项目监理机构意见：

项目监理机构(章)：
专业监理工程师：
日 期：
建设单位审批意见：

建设单位(章)：
策划组专工：
工程管理组组长：
脱硝改造项目经理：
日 期：
填报说明：
本表一式 4 份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。

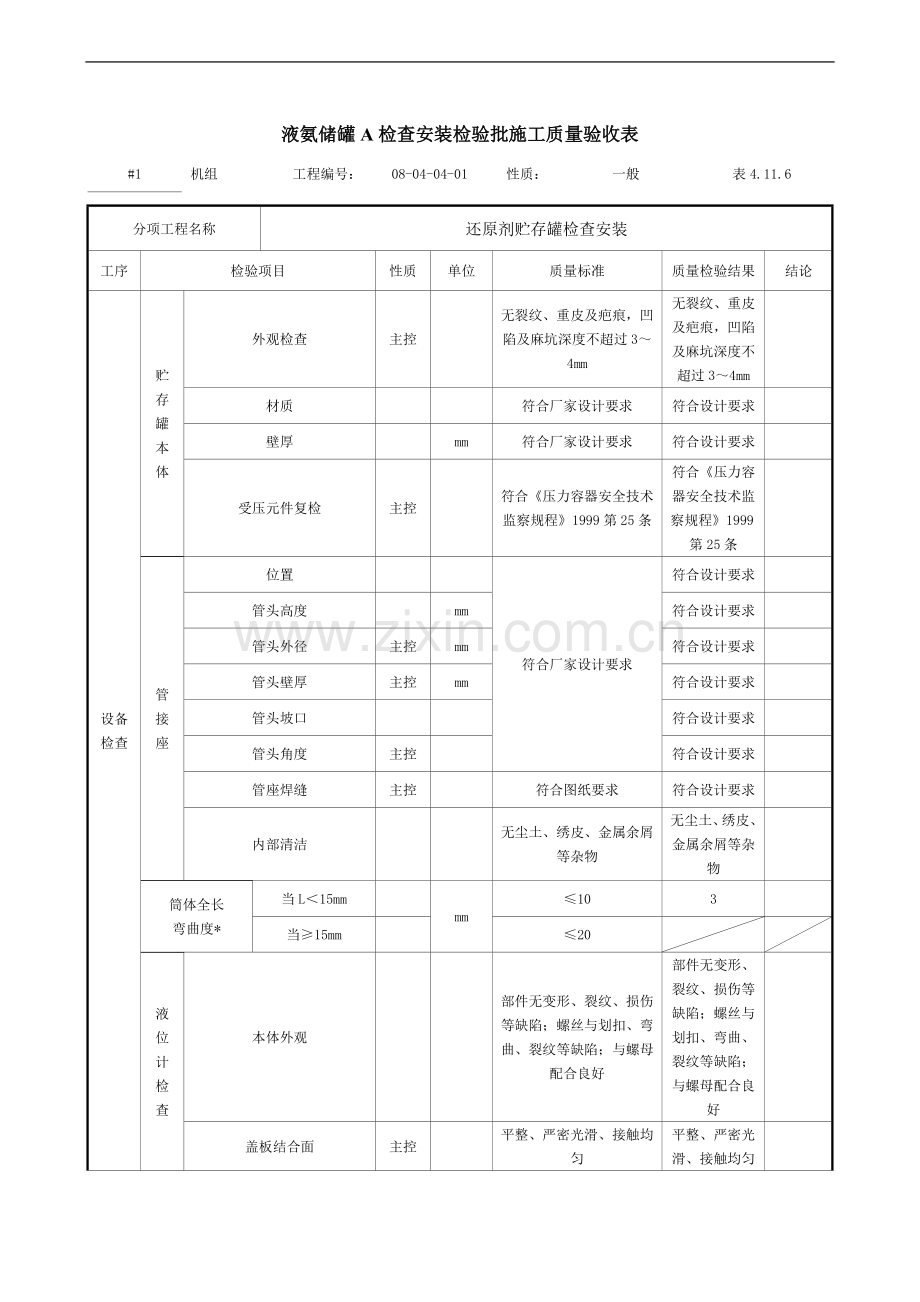

液氨储罐A检查安装检验批施工质量验收表
#1
机组

工程编号：
08-04-04-01
性质：
一般
表4.11.6

分项工程名称
还原剂贮存罐检查安装
工序
检验项目
性质
单位
质量标准
质量检验结果
结论
设备检查
贮存罐本体
外观检查
主控

无裂纹、重皮及疤痕，凹陷及麻坑深度不超过3～4mm
无裂纹、重皮及疤痕，凹陷及麻坑深度不超过3～4mm

材质

符合厂家设计要求
符合设计要求

壁厚

mm
符合厂家设计要求
符合设计要求

受压元件复检
主控

符合《压力容器安全技术监察规程》1999第25条
符合《压力容器安全技术监察规程》1999第25条

管接座
位置

符合厂家设计要求
符合设计要求

管头高度

mm
符合设计要求

管头外径
主控
mm
符合设计要求

管头壁厚
主控
mm
符合设计要求

管头坡口

符合设计要求

管头角度
主控

符合设计要求

管座焊缝
主控

符合图纸要求
符合设计要求

内部清洁

无尘土、绣皮、金属余屑等杂物
无尘土、绣皮、金属余屑等杂物

筒体全长
弯曲度*
当L＜15mm

mm
≤10
3

当≥15mm

≤20

液位计检查
本体外观

部件无变形、裂纹、损伤等缺陷；螺丝与划扣、弯曲、裂纹等缺陷；与螺母配合良好
部件无变形、裂纹、损伤等缺陷；螺丝与划扣、弯曲、裂纹等缺陷；与螺母配合良好

盖板结合面
主控

平整、严密光滑、接触均匀
平整、严密光滑、接触均匀

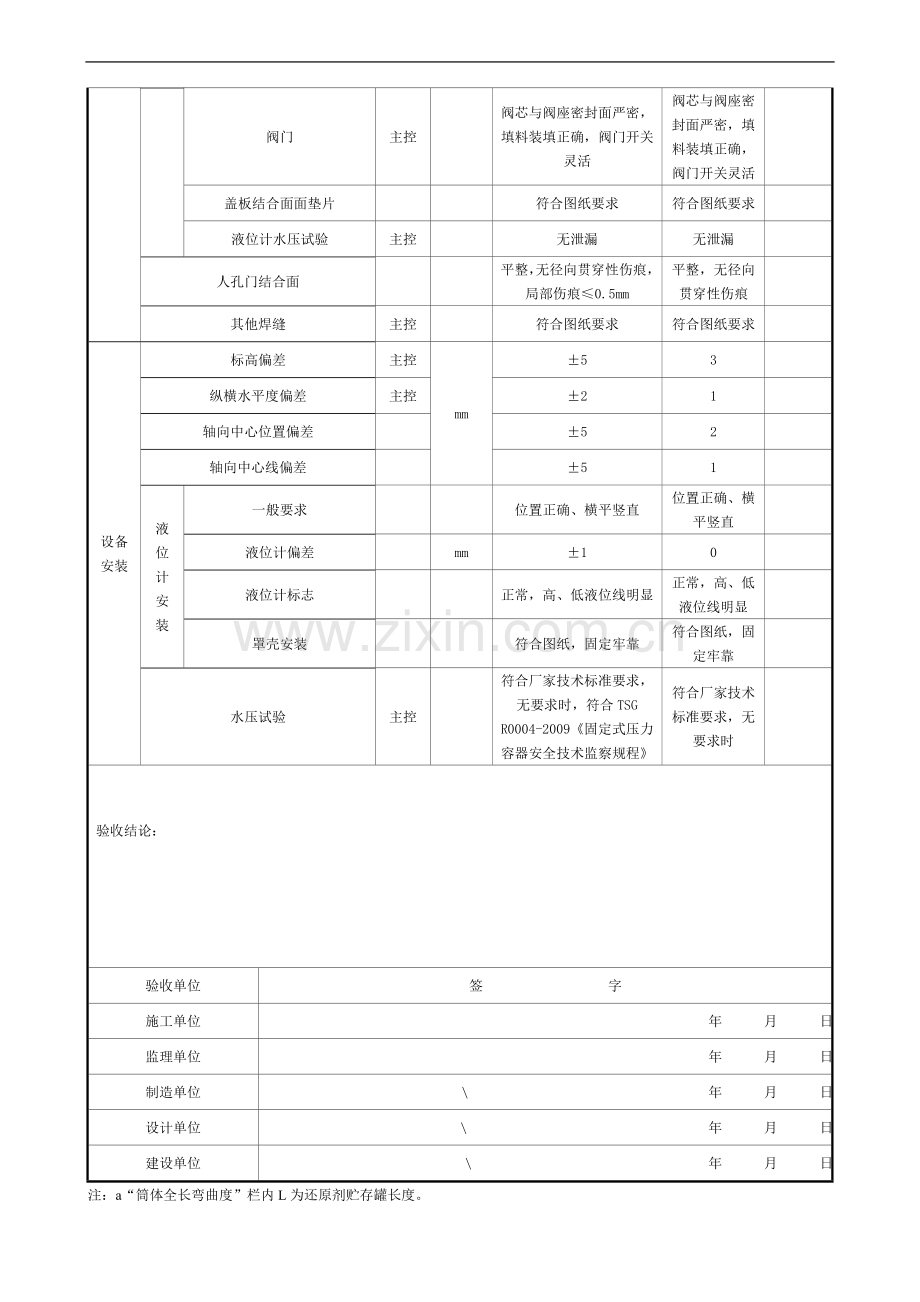

阀门
主控

阀芯与阀座密封面严密，填料装填正确，阀门开关灵活
阀芯与阀座密封面严密，填料装填正确，阀门开关灵活

盖板结合面面垫片

符合图纸要求
符合图纸要求

液位计水压试验
主控

无泄漏
无泄漏

人孔门结合面

平整，无径向贯穿性伤痕，局部伤痕≤0.5mm
平整，无径向贯穿性伤痕

其他焊缝
主控

符合图纸要求
符合图纸要求

设备安装
标高偏差
主控
mm
±5
3

纵横水平度偏差
主控
±2
1

轴向中心位置偏差

±5
2

轴向中心线偏差

±5
1

液位计安装
一般要求

位置正确、横平竖直
位置正确、横平竖直

液位计偏差

mm
±1
0

液位计标志

正常，高、低液位线明显
正常，高、低液位线明显

罩壳安装

符合图纸，固定牢靠
符合图纸，固定牢靠

水压试验
主控

符合厂家技术标准要求，无要求时，符合TSG R0004-2009《固定式压力容器安全技术监察规程》
符合厂家技术标准要求，无要求时

验收结论：

验收单位
签 字
施工单位
年 月 日
监理单位
年 月 日
制造单位
\ 年 月 日
设计单位
\ 年 月 日
建设单位
\ 年 月 日
注：a“筒体全长弯曲度”栏内L为还原剂贮存罐长度。
液氨储罐B检查安装检验批施工质量验收表
#1
机组

工程编号：
08-04-04-02
性质：
一般
表4.11.6

分项工程名称
还原剂贮存罐检查安装
工序
检验项目
性质
单位
质量标准
质量检验结果
结论
设备检查
贮存罐本体
外观检查
主控

无裂纹、重皮及疤痕，凹陷及麻坑深度不超过3～4mm
无裂纹、重皮及疤痕，凹陷及麻坑深度不超过3～4mm

材质

符合厂家设计要求
符合设计要求

壁厚

mm
符合厂家设计要求
符合设计要求

受压元件复检
主控

符合《压力容器安全技术监察规程》1999第25条
符合《压力容器安全技术监察规程》1999第25条

管接座
位置

符合厂家设计要求
符合设计要求

管头高度

mm
符合设计要求

管头外径
主控
mm
符合设计要求

管头壁厚
主控
mm
符合设计要求

管头坡口

符合设计要求

管头角度
主控

符合设计要求

管座焊缝
主控

符合图纸要求
符合设计要求

内部清洁

无尘土、绣皮、金属余屑等杂物
无尘土、绣皮、金属余屑等杂物

筒体全长
弯曲度*
当L＜15mm

mm
≤10
3

当≥15mm

≤20

液位计检查
本体外观

部件无变形、裂纹、损伤等缺陷；螺丝与划扣、弯曲、裂纹等缺陷；与螺母配合良好
部件无变形、裂纹、损伤等缺陷；螺丝与划扣、弯曲、裂纹等缺陷；与螺母配合良好

盖板结合面
主控

平整、严密光滑、接触均匀
平整、严密光滑、接触均匀

阀门
主控

阀芯与阀座密封面严密，填料装填正确，阀门开关灵活
阀芯与阀座密封面严密，填料装填正确，阀门开关灵活

盖板结合面面垫片

符合图纸要求
符合图纸要求

液位计水压试验
主控

无泄漏
无泄漏

人孔门结合面

平整，无径向贯穿性伤痕，局部伤痕≤0.5mm
平整，无径向贯穿性伤痕

其他焊缝
主控

符合图纸要求
符合图纸要求

设备安装
标高偏差
主控
mm
±5
3

纵横水平度偏差
主控
±2
2

轴向中心位置偏差

±5
2

轴向中心线偏差

±5
3

液位计安装
一般要求

位置正确、横平竖直
位置正确、横平竖直

液位计偏差

mm
±1
0

液位计标志

正常，高、低液位线明显
正常，高、低液位线明显

罩壳安装

符合图纸，固定牢靠
符合图纸，固定牢靠

水压试验
主控

符合厂家技术标准要求，无要求时，符合TSG R0004-2009《固定式压力容器安全技术监察规程》
符合厂家技术标准要求，无要求时

验收结论：

验收单位
签 字
施工单位
年 月 日
监理单位
年 月 日
制造单位
\ 年 月 日
设计单位
\ 年 月 日
建设单位
\ 年 月 日
注：a“筒体全长弯曲度”栏内L为还原剂贮存罐长度。
