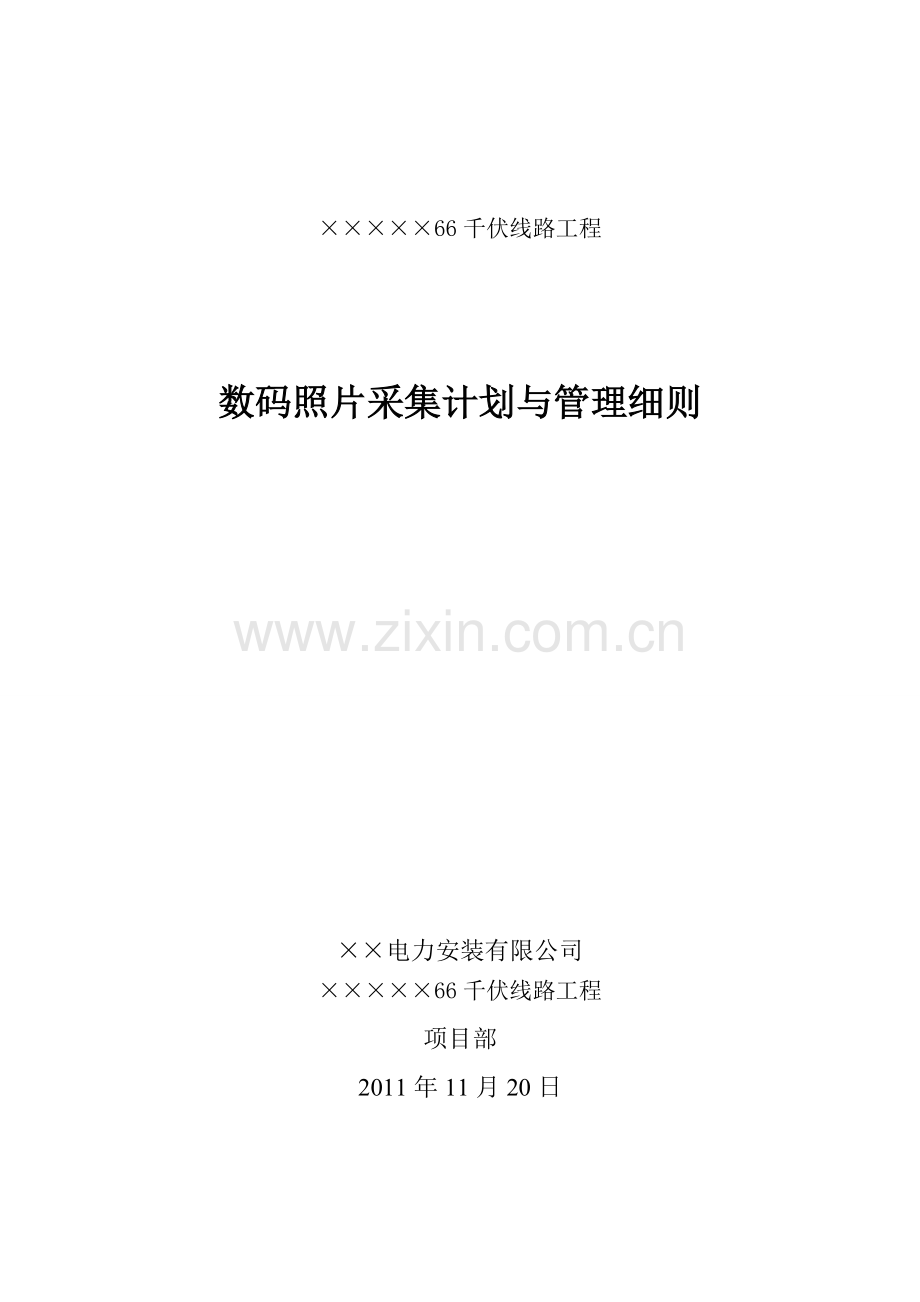

×××××66千伏线路工程

数码照片采集计划与管理细则

××电力安装有限公司
×××××66千伏线路工程
项目部
2011年11月20日

数码照片采集计划与管理细则

批 准： 年 月 日

审 核： 年 月 日

编 写： 年 月 日

为进一步加强输变电工程建设管理过程安全质量管理，全面落实安全文明施工标准化要求，提高工程建设质量管理及工艺水平，以采集工程施工过程数码照片资料为手段，强化对输变电工程建设安全质量的全过程控制。按照省公司辽电基建部〔2011〕12 号文件及本溪供电公司基建部的要求，我公司根据现场实际情况，为明确落实安全质量控制责任，督促责任人员尽职到位，编制数码照片精细化管理细则加强管理，以便提高施工管理人员的数码照片采集及安全质量控制意识，从而为工程顺利归档和创优做好数码影像资料的管理工作。为此编辑该工程数码照片采集计划。
一、工程概况
××线路长度为37.1公里。组立铁塔154基，直线塔117基；转角塔36基；分歧塔1基。导线型号LGJ-300/40钢芯铝绞线；避雷线选用1根24芯OPGW光缆；
二、编制依据
1、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25号）
2、《关于强化输变电工程施工过程质量控制数码采集与管理的工作要求》（基建质量〔2010〕322号）
三、管理目标
通过加强工程现场影像资料的制作、采集、整理、归档等管理工作，保证现场影像资料的齐全、完整、系统，为工程创优工作打好坚实的基础，确保工程建设安全质量管理制度的全面落实，确保最终影像资料的一次性顺利移交。
四、组织机构及管理职责

数码照片采集组织机构
序号
项目部名称
考评人
负责人
拍摄人
整理人
1
业主项目部
××

2
监理项目部
××

3
施工项目部

工作职责：
1、每月20日前对各在建工程所有项目部的数码照片负责人的工作情况进行考评。
2、每周四项目部将数码照片上报到基建部。
3、根据322号文格式要求建立不同层级文件夹，按当天采集当天整理的原则收集整理数码照片
4、按“拍摄时间+拍摄主题+序号”的样式对数码照片进行单独命名,对拍摄的照片整理上传到基建管控.
五、管理流程
数码照片管理流程图

项目经理建立项目部数码照片采集管理体系

项目经理组织编制数码照片采集办法，并对相关人员进行技术交底

数码照片采集人对数码照片进行采集

数码照片整理人对拍摄完的数码照片进行收集
不合格

负责人
审核照片
合格
整理人对照片进行整理，并上传至基建管理信息系统

移交数码照片档案

六、数码照片采集与整理要求
1、影像资料采集
1.1采集范围要求：负责采集反映施工过程中质量控制主要活动、 关键环节、 隐蔽工程状况， 以及施工工艺亮点的数码照片。
工程建设安全质量过程控制数码照片资料应与工程建设进度同步形成，用数码相机实地拍摄，真实反映现场工程安全质量实际情况，严禁采用补拍、替代、合成等弄虚作假手段。
1.2数码照片拍摄对相机的基本要求：
照片分辨率宜设置为1200×1600像素及以上；采用JPEG“精细”压缩方式；拍摄时设置“日期时间显示”功能。
1.3拍摄过程对现场布置的特殊要求：
在明显位置放置标注号牌，该牌采用非反光材料制作、底色为白色，验收或见证内容写能反映事件的主要内容，并尽可能简洁。
2、数码照片整理
2.1 数码照片应单独命名，名称应能反映工程部位、主要工序及照片的主题内容， 并尽可能简洁，一般以“拍摄时间+拍摄主题+序号” 表示。
2.2项目部应及时对采集的数码照片进行整理，尽可能做到当天采集当天整理，最长不得超过一周。
2.3每个工程项目的数码照片以文件夹形式分层管理，一级文件夹以工程名称命名，本工程为桓仁—铧尖子#2线66千伏线路工程安全质量控制数码照片资料，二级文件夹为“桓仁—铧尖子#2线66千伏线路工程施工项目部质量（安全）管理数码照片”。
七、数码照片资料的应用与考核
1． 公司将数码照片资料的采集情况和照片内容作为日常监督检查、 竞赛评比以及工程达标投产考核和优质工程评选的重要内容； 同时依据基建管理综合评价办法、 输变电工程设计施工监理激励办法等规定对项目参建单位进行考核。
2．要认真落实本规定的各项要求，配备必要的、 满足拍摄要求的数码照相及存储器材，加强对工程建设全过程的质量控制， 进一步提高工程建设的质量管理水平。

八、数码照片采集计划
1、数码照片采集分解表

拍摄部位
拍摄要求
命名规则
照片数量
拍摄责任人
铁塔基础地质原貌；

每基一张，共154基。

地基验槽
反映地基清槽、 修槽等施工过程，表现操作人员及过程等要素。
年月日+单位工程名称+地基验槽+序号
基础工程 4 张

钢筋工程
反映钢筋数量、 间距、保护层厚度等要素。
年月日+单位工程名称+钢筋工程+序号
4 张

混凝土工程
下料、收光（标高控制）各1张，塌落度检查1张，表现施工过程关键要素。
年月日+单位工程名称+混凝土工程+序号
3张

接地装置
反映埋深、搭接长度、焊接及防腐等要素，大场景1张，局部3张。
年月日+单位工程名称+接地+序号
4 张

耐张、直线压接
清晰，有工程名

留存20张

试块抗压试验

清晰，有工程名

2张

导地线拉力试验过程

清晰，有工程名

2张

导地线拉力试验的试件

清晰，有工程名

1张

2、工程质量控制活动；
1）工程质量自、复检查；
基础工序 每次留存10张
组塔工序 每次留存10张
架线工序 每次留存10张
2）工程质量专检
基础工序 每次留存5张
组塔工序 每次留存5张
架线工序 每次留存5张
质量问题及事故调查 5张/次
标准工艺应用及实体亮点 5张/处

安全类数码照片采集计划

序号
拍摄
内容
拍摄要求
照片数量
备注
1
安全文明施工
表现安全文明施工情况：如总体布置（线路工程的安全围栏外面向现场入口拍摄；安全防护用品的使用（人员作业移动状态）。
1. 特殊地形、特殊塔型，牵、张场，留存总体布置情况照片1张；
2. 重要跨越架正侧面各1张；
3. 防护用品使用情况照片1-2张；
4. “三违”照片0-2张。
照片要有日期。
2
定期安全检查
现场存在的隐患及整改基本情况。
1． 每月检查一次，要留存照片，每队1张；
2． 班（队）安全活动要留存照片1张，每月抽查1个队；
3． 项目部安全月例会要留存照片1张；
4． 每处隐患及整改情况各1张。
照片要有日期。
3
安全员检查
对施工安全的关键部位工序、重要及危险作业项目安全监护人到位情况，违章、违规等，现场典型案例。
1. 每个工序重要危险作业到位检查情况1张；
2. 每个工序转序时的考试、培训、交底要有照片；
3. 违章事件每件1张。
照片要有日期。
4
安全管理方案
方案中对重大危险源的控制措施完成情况。
每项措施执行情况1张。
照片要有日期。
5
事故（事件）处理
事故（事件）发生时的现状、结果以及主要原因（如有可能）相关证明材料。
每个事故（事件）留存典型照片3-5张。
发生未遂、轻伤及以上事故，或因为安全原因接到监理停工。
照片要有日期。
