副斜井暗槽放炮架棚施工安全技术措施.doc

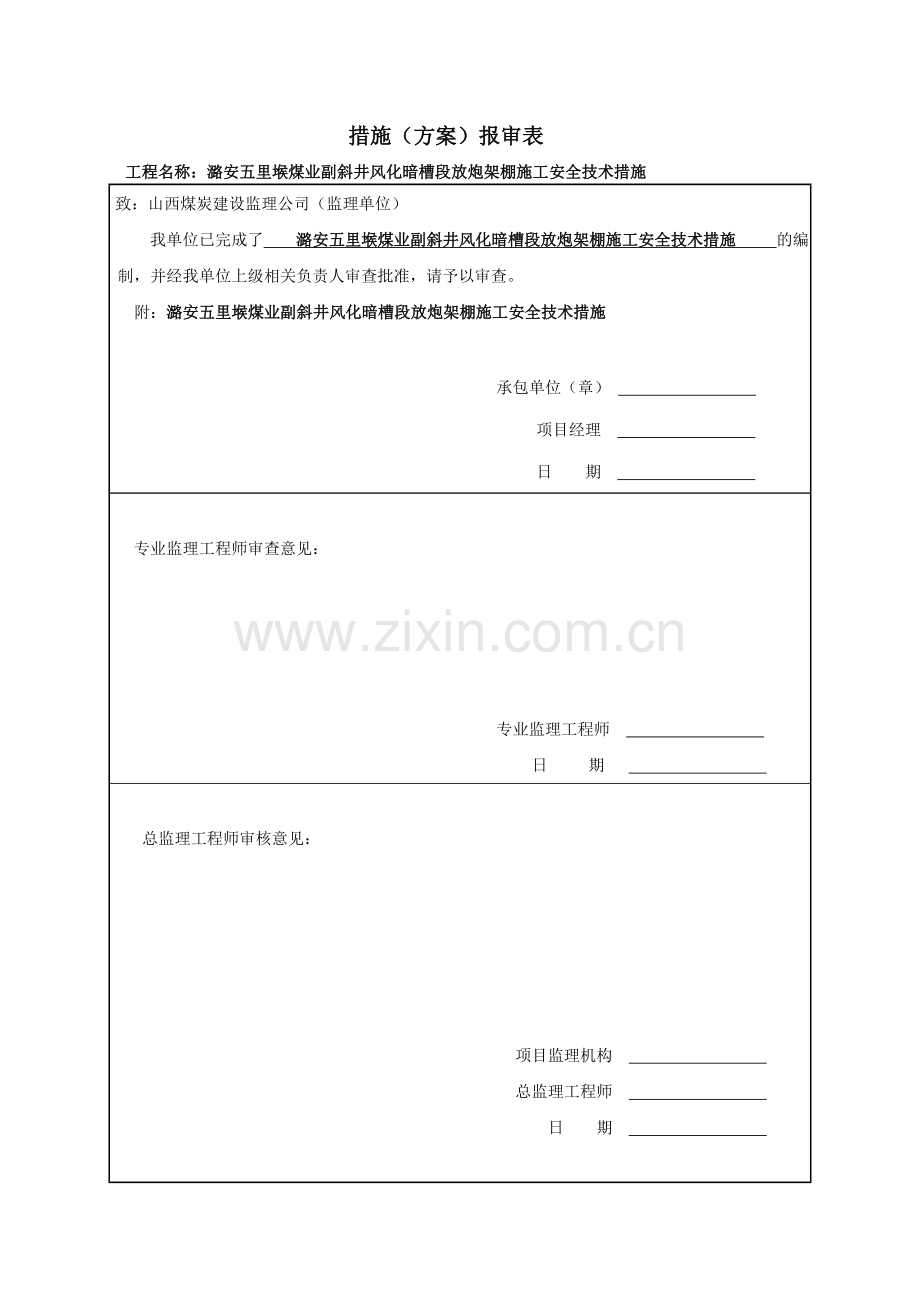

措施（方案）报审表
工程名称：潞安五里堠煤业副斜井风化暗槽段放炮架棚施工安全技术措施
致：山西煤炭建设监理公司（监理单位）
我单位已完成了 潞安五里堠煤业副斜井风化暗槽段放炮架棚施工安全技术措施 的编制，并经我单位上级相关负责人审查批准，请予以审查。
附：潞安五里堠煤业副斜井风化暗槽段放炮架棚施工安全技术措施

承包单位（章）
项目经理
日 期

专业监理工程师审查意见：

专业监理工程师
日 期

总监理工程师审核意见：

项目监理机构
总监理工程师
日 期

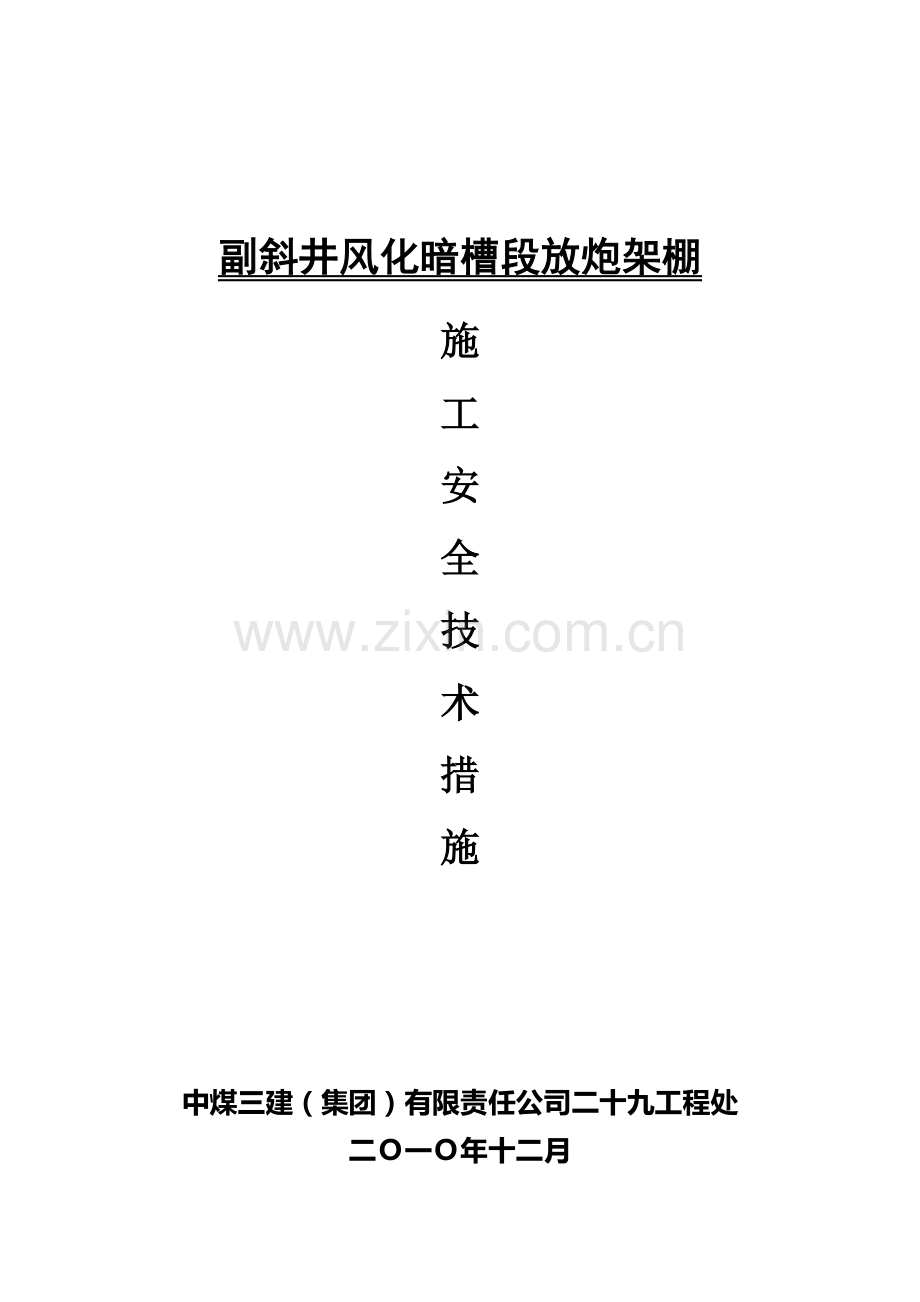

副斜井风化暗槽段放炮架棚
施
工
安
全
技
术
措
施

中煤三建（集团）有限责任公司二十九工程处
二Ｏ一Ｏ年十二月
潞安五里堠煤业副斜井风化暗槽段放炮架棚施工安全技术措施

编 审 单 位
签 名
日 期
编制
单位
编 写

审 核

审
批
人
员
技 术 股

安 调 站

施 工 队

机 运 队

机 电 经 理

安 全 经 理

批准人
项 目 经 理

会

审

意

见

中煤二十九工程处五里堠项目部

目 录

一、工 程 概 况
二、技 术 特 征
三、施 工 方 法
四、架 棚 质 量 标 准
五、辅助系统
六、施工安全技术措施
七、文明施工

五里堠煤矿副斜井风化暗槽段放炮架棚施工安全技术措施
一、工程概况
五里堠副斜井明槽已施工完毕工程量：22.3m，采用双层钢筋混凝土支护。进入风化暗槽段为了加强支护，依据甲方及监理单位的会议纪要精神及设计变更要求，进行架设U29型棚+单层钢筋+网片+浇注混凝土联合支护。为保证安全施工，特编本措施。
二、技术特征
1、五里堠副斜井暗槽半圆拱断面。2-2断面掘宽5800mm，净宽4800mm，掘高5600mm，净高4100mm，掘进断面28.86㎡，净断面17.2㎡。原设计永久支护形式采用双层钢筋混凝土支护，变更后永久支护为U型钢支架+单层钢筋+网片+浇注混凝土联合支护，棚外铺网密闭，半径放大50mm。
2、支架支护：29U型钢支护，棚距800mm,搭接采用卡扣连接，U型钢棚的拉杆采用φ20螺纹钢加工,长度为670㎜，棚外铺金属网；网紧贴U型支架并固定，金属网采用φ6.5mm圆钢加工，规格900㎜×1600㎜，网格100×100mm,网搭茬100mm。U型钢棚加工尺寸2-2断面5700mm×5500mm。
3、壁后充填用木背板或方木充填，接实顶帮。
4、在施工过程中，根据岩石的情况适当的调整支护形式及金属棚的间距。
5、掏槽眼和辅助眼采用φ42钎头眼，周边眼φ35mm小钎头打眼（φ29mm直径药卷、多打眼，少装药），采用煤矿许用3号乳化炸药、毫秒延期电雷管起爆，两次打眼两次爆破（严格执行“一炮三检”制度、加强顶帮的管理，坚持敲帮问顶制度，爆破40分钟后方可进入爆破地点、注意检查每次爆破后有无拒爆现象，只有全部炮眼爆破完毕后才能撤离警戒,穹部采用分次打眼，分次装药,分次爆破作业方式进行刷大作业）根据围岩调整，周边眼距＜300mm，抵抗距为500mm，周边眼距与抵抗距之比值，取0.8～1.0为宜。眼痕率达到82%以上。抓好光面爆破质量，保证巷道成型规则，看准中线，量测好腰线，再画出周边轮廓线，并按炮眼布置图的位置点出眼位。

三、施工方法
1、施工方法及顺序
1、1施工前由测量给出中线及腰线，技术员画出轮廓线，用风锤在轮廓线打眼，眼间距300mm，眼深1.7m。在依次在眼内安装创帖1寸管子。人工风镐刷拱，待拱部达到设计尺寸后，架设拱部U29型钢架敷设金属网，将棚梁固定在创帖1寸管子上。人工风镐刷底部，待底部达到设计尺寸后，开始进行敷设墙部金属网，栽棚腿将棚腿固定在创帖1寸管子上。
1、2排矸：采用小松PC56-7液压挖掘机运至皮带输送机，由皮带输送机运至井口在，由柳工300铲车装至华川农用自卸车内，运至排矸场地。
1、3送料：柳工300铲车运至井口，人工运至工作面。
2、井筒内设施防护：
为保障井筒内设备设施的安全，在爆破前必须用δ50mm大板将设备设施防护，防止井筒内的钢丝绳、电缆、罐道被破坏，并在最初的爆破时，采用打浅眼，眼深不超过1m，少装药，分次爆破的方式爆破，减少矸石的抛落的距离
3、架棚工艺流程
安全检查 →打眼→装炸药→放炮→找顶→敷设拱部金属网 → 放棚梁接顶 → 下部风镐辅助掘进 →敷设墙部金属网→架棚腿→喷浆

四、架棚支护质量标准
倾斜巷道支架迎山角
项 目
角 度
巷道倾角
5°-10°
10°-15°
15°-20°
20°-25°
支架迎山角
1°-2°
2°-3°
3°-4°
4°-5°
支架架设的允许偏差

检 查 项 目
允许偏差（mm）
主要巷道
一般巷道
1
支架梁水平度
≤40
≤50
2
支架梁扭矩
≤50
≤80
3
支架间距
±50
±50
4
立柱斜度
≤1°
≤1°
5
棚梁接口
离合错位
0
≤5

五、辅助系统
1、通风系统
风量计算：按工作面人数计算Q=4N=4×20=80m³mm
式中：Q—掘进工作面实际需要的风量m³/min
N—掘进工作面同时工作的最多人数，取N=20人
按风速计算：Q1=60VS=60×0.15×40.63=365.67 m³/min
Q2=60VS=60×0.15×28.86=259.74 m³/min
式中：V—风速，岩巷最低风速为0.15m/s
S—掘进巷道的断面积m²
型号为FBDN7.1/2×37矿用隔爆型压入式对旋轴流局部通风机，可提供风量750-420 m³/min。安装在副斜井井口，可满足生产需要。
2、供风系统
压风由地面1台矿用螺杆式移动空气压缩机，型号：MLGF20/7.5-110G，安装在主、副斜井井口之间，从压风机出风口至工作面敷设一路Ø40mm供风管,迎头用ø40mm胶管与Ø25mm胶管联结向风动工具供风。
3、供电系统
（1）由地面变电所，接向型号：KBSGZY-650/10R矿用隔爆型移动变压器，再通过DW80-350型真空磁力起动器直供井下DW80-350真空磁力起动器，然后，再分支到备用电设备的CZ839-80真空磁力起动器。
。
（2）由KSG-4照明变压器以127V电压等级，提供井下照明用电，
4、供水系统：
水源来自井口水窖，供水管路为Ø108mm和管子，采用快速接头连接。管路架设位于副斜井扶手上方。
六、施工技术安全措施
1、加强顶板管理，严禁空顶作业，架棚支护必须坚持使用创帖。
2、严格执行敲帮问顶制度，开工前，支护前班组长必须对工作面进行安全情况进行安全检查，清除迎头浮矸、危岩确认安全后，方准进入工作面工作。
3、找顶工作必须遵守下列规定:
①找顶工作应有2名有经验的人员担任,一人找顶,一人观察顶板和退路.观察人应站在找顶人的侧后面,并保证退路畅通。
②找顶应从有完好支护的地点开始,由外向里,先顶后帮,依次进行,找顶范围内严禁其他人员进入。
③用长把工具找顶时,应防止煤矸顺杆而下伤人。
④顶帮遇有大块断裂煤矸或煤矸离层时,应首先设置临时支护,保证安全后再顺着裂隙、层理慢慢找下,不得硬刨强挖。
4、每班应安排专人对支架进行检查,发现问题及时处理,支架连接处重新检查拧固。
5、棚梁放置后必须采取措施进行加固,确认安全后方可进行下道工序施工。
6、施工中若发生冒落,在确认安全的情况下,安排有经验的工人处理,处理冒顶前应先备足材料,清理好退路,处理过程中必须有专人看护顶板,保证退路畅通。
7、冒顶前预兆：发出声响、片帮、掉渣、出现裂隙、漏顶、脱层等。
8、架棚前在地面必须对U型钢支架逐架校核尺寸，并用油漆标定，防止有误。
9、架棚前应对中腰线及控制点进行校核,第一架棚应校正，准确控制第一架棚位置。
10、棚腿柱窝挖到设计深度,落至实底。
11、U型支架架设后不得出现里出、外进等现象。
12、架棚支护必须采用拉杆，其数量规格必须符合设计要求，并做到齐全有效。
13、装卸金属棚时，应抓紧握牢，轻装轻卸，齐心协力，密切配合并有专人指挥。
14、壁后充填采用木背板、方木及砼充填，接实顶帮。
15、掘进工作面副斜井，风流中瓦斯浓度超过1%或二氧化碳浓度超过0.5%时，都必须停止工作，撤出人员进行汇报处理。
16、设瓦斯监测断电仪，在工作面5m内布置一个,回风流内设置一个。瓦斯探头断电报警仪要符合《煤矿建设安全规定》，并做好CH4记录，记录要做到准确清楚。
17、瓦斯探头要垂直悬挂，距顶板300mm，距巷道侧壁200mm。
18、安检员对职工进行安全技术教育，指导并检查各队安检人员的工作，参加安全检查和工程质量验收，参加安全办公会和生产调度会，提出生产过程中存在隐患，并督促有关单位解决。
19、安检员发生事故时，负责向项目，领导和上级安监部门报告，参加事故调查处理，抢救工作，监督检查防范措施贯彻落实。
20、安检员规范地遵守规章，敢于制止和批评一切“三违”行为。
21、安检员定期向项目领导和上级安监部门汇报安全生产工作。
22．瓦斯检查员负责检查所管辖范围内的瓦斯浓度、温度及“一通三防” 设施的运行情况。
23．必须熟悉矿井通风系统和所管辖范围内的通风、瓦斯、防尘、防灭火设施。
24．必须严格执行有关通风、瓦斯等的规定，会填写瓦斯检查记录手册、牌板及有关报表。
25．当井下局部地区瓦斯超限时，在浓度小于3 ％时，能及时处理；发现“一通三防” 中的隐患时，能立即采取措施，并应向通风调度汇报。
26．应严格执行交接班制度。
27．瓦斯检查员应携带瓦检仪、检查棍、胶皮管、温度计、记录表格。
28．在领取瓦检仪时应检查药品、电路、气密性、条纹是否符合要求；领取一氧化碳检定器时应检查气密性和螺栓。
七、机电技术安全措施
1、电气设备化提供“产品合格证”“防爆合格证”“煤安标志”和设备“全名牌”。
2、入中前，经机电部防爆检查员，签发“入井证”。
3、电气设备的接线由专职电工执行、并执行“潞安防爆五十条标准”。
4、通风机供电实现“三专两闭锁”要求。
5、照明使用煤矿井下照明保护。
七、文明施工
1、巷道内保持清洁、及时的防尘。
2、巷道内工具材料要分类码放,摆放整齐并挂标识牌。
3、巷道底板平整、无淤泥,无积水无杂物,浮矸不超过永久地坪面。
4、施工图板内容齐全,图文清晰,保护完好,悬挂位置合理。
本措施未尽事宜按《五里堠煤矿副斜井暗槽掘进作业规程》及《煤矿安全规程》执行。
