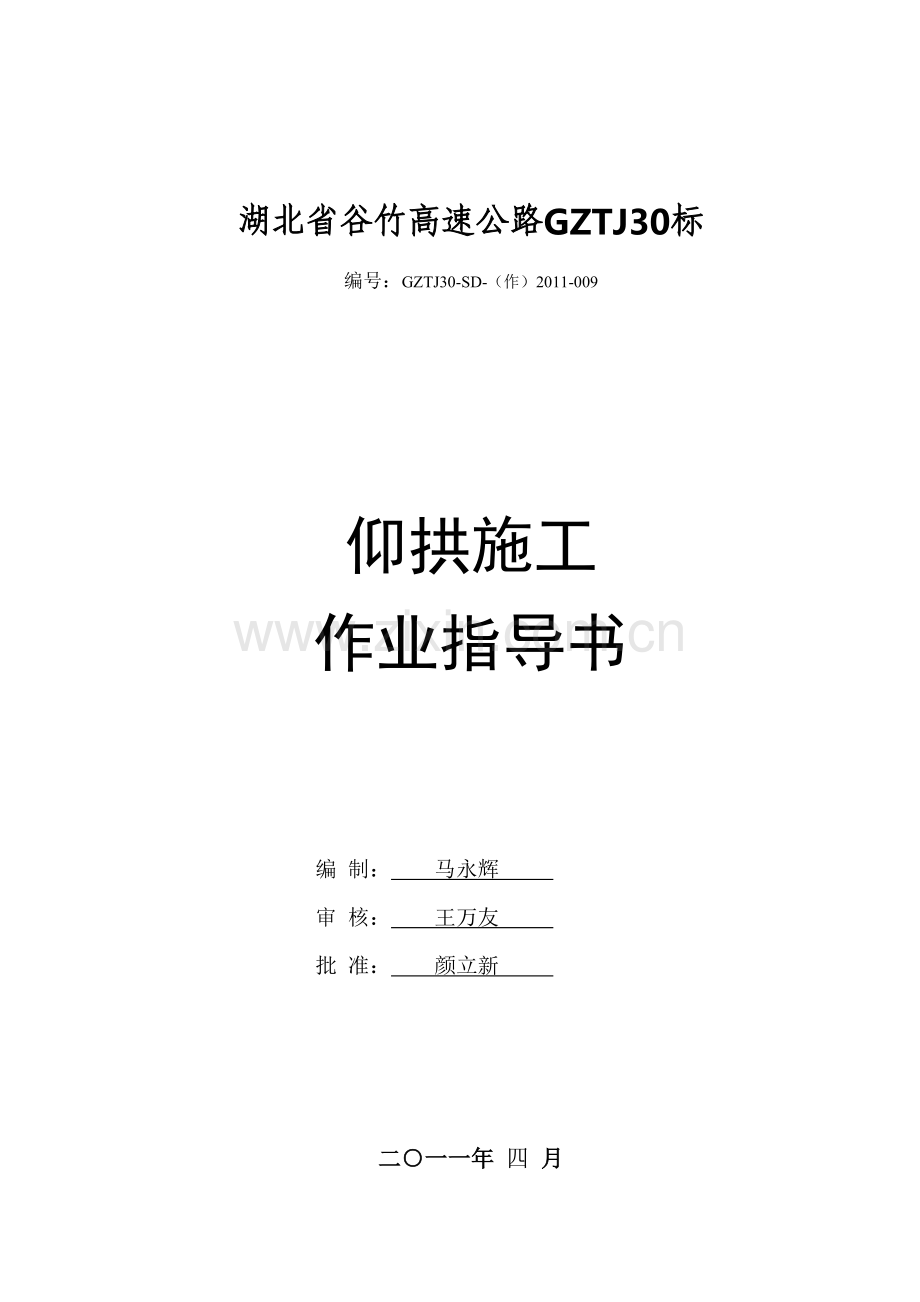

湖北省谷竹高速公路GZTJ30标
编号：GZTJ30-SD-（作）2011-009

仰拱施工
作业指导书

编 制： 马永辉
审 核： 王万友
批 准： 颜立新

二○一一年 四 月

1编制目的
编制仰拱施工作业指导书，是为了更好的指导现场施工，严格按照设计文件及相关标准规范施工，同时也有效的保证了施工质量及施工安全管理，该作业指导书可以帮助一线操作人员对施工程序更加了解，使现场施工更具可操作性。
2编制依据
2.1湖北省谷城至竹溪高速公路GZTJ30合同段《两阶段施工图设计》。
2.2施工图设计文件中明文规定的技术规范、规定、标准以及有关现行的国家和行业技术规范和标准。
2.3《公路隧道施工技术规范》、《公路工程检验评定标准》。
3适用范围
草鞋垭隧道仰拱施工作业。
4施工工艺流程

拱墙部位开挖
仰拱部位开挖
安装仰拱钢架，喷砼，进行仰拱初支施工
安装拱脚排水管，立模，绑扎仰拱钢筋，浇筑仰拱砼
立模，进行仰拱上填充层施工

图4-1 仰拱施工工序框图
4.1仰拱土层开挖应以人工配合机械开挖为主。
4.2隧道底两隅与侧墙联接处应平顺开挖，避免引起应力集中。边墙钢架底部杂物应清干净，保证与仰拱钢架连接良好。
4.3仰拱开挖当遇变形较大的膨胀性围岩时，底面与两隅应预先打入锚杆或采取其他加固措施后，再行开挖。
4.4仰拱开挖完成后，应及时进行仰拱初期支护施工。先初喷封闭，再打锚杆、安装仰拱钢架，然后复喷至设计厚度，覆盖钢架。有条件时，在底部初喷封闭后，仰拱可采用一次立模施工。
当仰拱底无初期支护层时，宜先喷5cm混凝土或采用施作贫混凝土垫层等措施，形成良好的作业面，以利于进行仰拱钢筋安装、立模等作业。
4.5仰拱钢筋的制作及安装应符合设计及规范要求。仰拱两侧二衬边墙部位的预埋钢筋伸出长度应满足和二衬环向钢筋焊连要求，且将接头错开，使同一截面的钢筋接头数不大于50%。
4.6仰拱、仰拱上的填充层混凝土可采用泵送浇注，应使用拱架模板保证成型尺寸符合设计要求。
仰拱和填充层一次立模施工时，应先按设计完成仰拱砼施工，适当间歇后，再改变砼配比，进行填充层砼施工。
对于隧底超挖部分宜采用同级砼回填。
4.7仰拱施工过程中应采取栈桥保证洞内临时交通通畅。
5技术要求
5.1设计要求
仰拱开挖轮廓应满足设计要求。
5.2现场要求
5.2.1仰拱开挖每循环进尺不得大于3榀拱架，开挖后及时封闭成环。
5.2.2仰拱施工时二衬钢筋应准确预埋到位。
6劳动组织
工人10人、施工员1人、测量人员3人、试验员1人。
7设备机具配备
空压机1台、风枪6把、挖掘机1台、装载机1台、湿喷机1台、拌和机1台、运输车1台、钢筋切割机1台、焊机2台、栈桥13米。
8质量控制及检验
表8-1  仰拱实测项目
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
权值
1△
混凝土强度(MPa)
在合格标准内
按附录D检查
3
2△
仰拱厚度(mm)
不小于设计
水准仪：每20m检查一个断面，每个断面检查5点
3
3
钢筋保护层厚度(mm)
≥50
凿孔检查：每20m检查一个断面，每个断面检查3点
1

9安全、文明及环保
9.1安全管理
9.1.1严格遵守国家有关安全生产的法律法规、湖北省公路管理部门有关安全生产的规定，认真执行工程承包合同中的有关安全要求。
9.1.2建立安全技术奖惩制度，开工前编制施工安全技术措施,经过批准的安全技术措施具有技术法规的作用，在施工中严格执行。对安全技术措施的执行情况，建立严格的奖惩制度。
9.1.3落实安全负责制，完善各种施工现场安全管理制度，实行安全生产逐级负责制，做到职责明确，权责统一，纵向到底，一环不漏，充分发挥各级职能作用。
9.1.4项目部成立以项目经理为组长的安全生产领导小组，建立、健全各级各部门安全生产责任制，责任落实到人。各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施。有劳务使用和机械租用安全生产协议书。
9.1.5作业人员按要求佩带相关安全防护用品。
9.2文明施工
9.2.1施工现场按组织设计的场地总平面图设置，依现场规定的标准合理布局，明确划分作业区和生活区，并明确标记。
9.2.2施工现场设立明显的标牌，标明工程项目名称、工程概况、本单位名称、项目经理、总工程师、开工日期、竣工日期、主要分部（项）工程等。可明显划分为分部（项）工程的，应在标牌上标明分部（项）工程名称、工艺流程、主要技术关键点及规范要求、主要材料、主要设备、技术负责人、安全负责人、开工日期、竣工日期等。
9.2.3施工现场作业区道路必须平整且要设置路标，在施工沿线的施工车辆集中出入口处应有醒目标牌。涉及水、火、电、机械等可能危及人身安全的作业区、作业点，必须设置醒目的警戒线、防护标志。
9.2.4机械设备应科学统筹及时调配，并保持良好状况，摆放整齐有序。大型设备应在机具旁边竖牌，标明名称、规格、操作规定、配套动力、主要技术性能指标、操作人员资格要求、安全员、安全要求、负责人等。
9.2.5科学统筹，适时组织材料进场，合理存储，整齐堆放。大批量材料应竖牌标明：名称、规格、数量、用途、技术指标、工期、责任人等；施工现场残留物材应及时清理归位，做到工完料尽场地清。
9.2.6保证施工现场的整齐、美观。
9.3环境保护
9.3.1施工期间，施工材料如水泥、油料、化学物品等堆放管理严格，不堆放在地表水体附近，并备有临时遮挡的帆布，防止油料发生泄漏污染水体。或在雨季或暴雨季节将物料随雨水径流排入地表及附近水域造成污染。
9.3.2冲洗废料或含有沉积物的操作用水，采取过滤、沉淀池处理或其它措施，做到达标排放，严禁将含污染的物质或可见悬浮物的水排入河渠或水道。
9.3.4生产中的废旧物及时处理，运到当地环保部门指定弃置。
