土方开挖施工作业指导书.doc

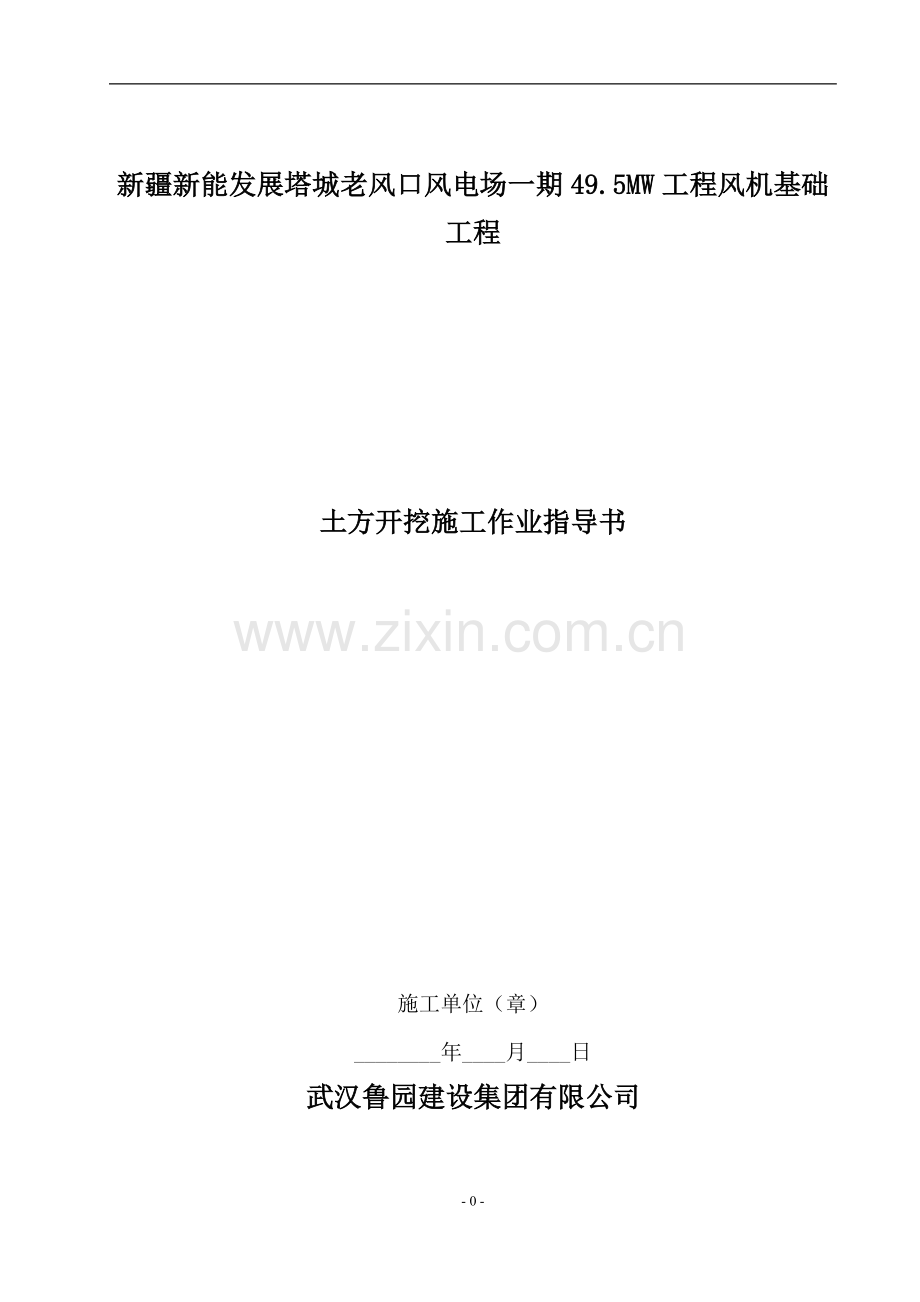

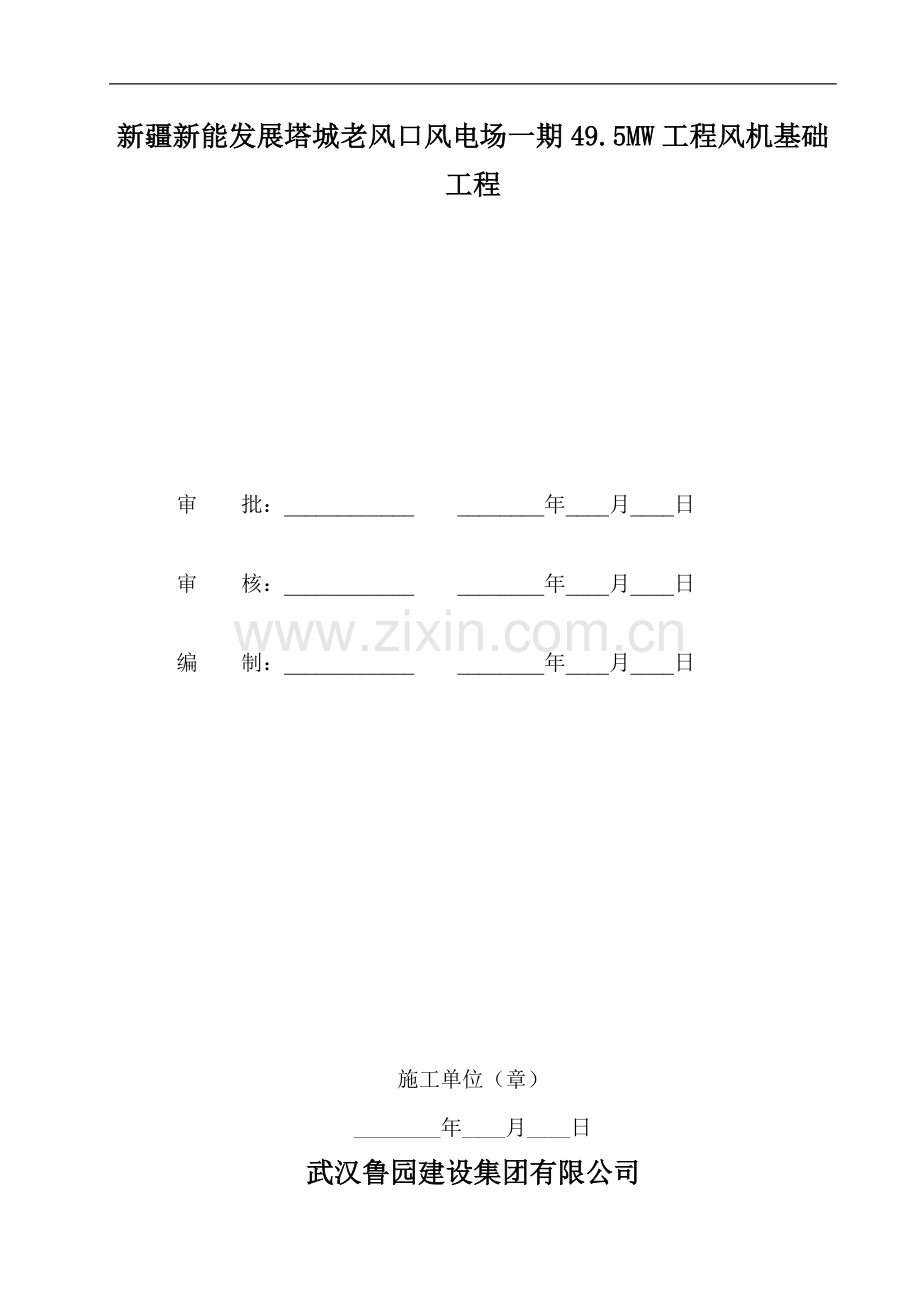

新疆新能发展塔城老风口风电场一期49.5MW工程风机基础工程土方开挖施工作业指导书施工单位（章）_年_月_日 武汉鲁园建设集团有限公司新疆新能发展塔城老风口风电场一期49.5MW工程风机基础工程审 批：_ _年_月_日审 核：_ _年_月_日编 制：_ _年_月_日施工单位（章）_年_月_日 武汉鲁园建设集团有限公司目录一、工程概况- 3 -二、编制依据- 3 -三、施工准备- 3 -一、工程概况工程名称：新疆新能发展塔城老风口风电场一期49.5MW工程风机基础工程工程地点：新疆塔城地区老风口建设单位：武汉鲁园建设集团有限公司设计单位：湖北省电力勘测设计院监理单位：新疆电力工程监理有限公司总承包单位：湖北省电力勘测设计院二、编制依据该作业指导书的编制主要依据：招标文件及图纸；现行规范、规程以及现场实际情况。主要规范、规程如下：建筑边坡工程技术规范（GB50330-2002）建筑与市政降水工程技术规范（JGJ/T111-1998）建筑基坑支护技术规程（JGJ120-1999）基坑土钉支护技术规程（CCECE96:97）锚杆喷射混凝土支护技术规范（GB50086-2001）建筑地基基础工程施工质量验收规范(GB50202-2002)建筑施工安全检查标准（JGJ59-1999）建筑工程施工质量验收统一标准（GB50300-2001）建筑机械使用安全技术规程（JGJ33-2001）三、施工准备1.1工程投入的主要物资该分项工程主要投入抽水泵、水管、配电箱、电缆线、钢板、钢丝绳、防滑草袋、铁锨、扫帚等物资，其数量及进场时间根据现场施工情况配备。1.2拟投入的机械设备情况及进出场计划投入的主要施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率/kW生产能力备注1挖掘机CAT320L2美国20091m3完好以上机械设备开工第二天进入施工现场，工程完工，经验收合格后机械设备退场。2.主要施工方法2.1设备进场前，按甲方的要求及有关部门规划、规定、设立施工放线控制点和高程水准点。根据图纸及现场实际情况，合理确定放坡系数，先放好坡顶线、坡底线，经复测及验收合格后开始开挖。2.2待每次挖至距槽底标高20cm时，采用人工清挖至设计槽底标高。2.3待开挖至距离坑底50cm以内时，测量人员抄出50cm水平线，在槽帮上钉水平标高小木楔，在基坑内抄若干个基准点，拉通线找平。2.4设有马道，马道收口时采用挖土机倒退挖除马道土体，剩余部分采用人工清理。 2.5每次挖至设计槽底标高时，及时通知业主和监理进行基槽验收。2.6施工中对标准桩、观测点、管网加以保护，发现古墓文物及时申请有关部门处理。2.7土方开挖完毕，为防止雨水浸泡槽底，可建议沿基坑周边设置40cm宽40cm深排水盲沟，且在转角处设临时积水坑，每一坑内配备一台抽水泵，随时抽出坑内积水。3.确保工程质量的技术组织措施建立以项目经理为负责人的质量保证体系。开工前组织全部进场人员学习施工作业指导书，熟悉图纸及地质状况，对机械操作手进行技术交底，要求掌握施工的技术要点。每一道工序开工前，学习规范要求，精心施工。完工后，进行严格自检，不合格者坚决返工，按国际ISO 9002认证标准与要求进行全过程的质量管理。3.1质量标准项次项目允许偏差值/mm检验方法1标高+0 -50水准仪检查2长度、宽度-0由设计中心向两边拉尺量4.确保安全生产的技术组织措施建立以项目经理为负责人的安全保证体系。开工前组织全体进场人员学习安全知识，进行安全交底，定期或不定期地进行安全检查，发现不安全因素立即整改，防患于未然，切实做好安全、文明施工。4.1根据现场情况，查阅相关地质资料，确定开挖方案后，方可进行机械开挖。各施工人员不许翻越护身栏杆。基坑施工期间设警示牌，夜间加设红色灯标志。4.3基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手。4.4坑下人员休息要远离基坑边及放坡处，以防不慎。4.5机械施工时现场设专职指挥人员一名，施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。5.确保文明施工的技术组织措施该工程在现场文明管理上自始至终都要严格要求，主要技术组织措施如下：5.1项目部全体人员佩带统一制作的胸卡。安全帽有企业的统一标志，正面贴公司名称。5.2项目现场可根据业主的意见决定是否并排放置放大的业主要求与公司质量方针标牌。5.3施工现场的料具堆放等需有一个合理的布局，而且要制定一个科学严密的现场管理制度。5.4施工现场合理布置机械设备，搭设临建设施，堆放材料、成品、半成品，埋设临时施工用水管线，架设动力及照明线路。5.5材料进场堆放：半成品、成品材料分规格堆放整齐，并设置明显的标牌。废旧和多余的物资要及时回收。料具堆放整齐，不得挤占道路和作业区，保持道路畅通无阻。5.6严格按照施工程序组织施工，确保施工过程中统一调度，统一管理、统一指挥、平衡土方开挖与边坡支护和降水等工序的关系，保持良好的施工程序。5.7风机基础的轴线控制及高程控制点，要做出醒目的标志牌，任何人不得破坏。5.8每一分项工程完工后，要及时清理各种材料、工具等，将施工现场清理干净，并码放整齐，以备再用。5.9施工现场设置沉淀池，保持施工现场的清洁，运输车辆不得带泥浆进出现场，土方外运时车辆必须进行覆盖，并做到沿途不遗撒,以免破坏草原绿化.5.10施工现场严禁从高处向基坑内抛撒建筑垃圾，采取有效措施控制施工中的扬尘、袋装水泥必须覆盖，不得随意露天堆放，以免雨淋。5.11施工现场所有的工作人员在施工现场应佩带证明其身份的证卡。5.12施工现场设专人供水和专用保温水桶，水桶加盖、加锁、防止污染。施工人员不准喝生水，严禁公用一个器皿喝水。5.13施工现场的主出入口处实行“三包”，随时清扫运土车及送料车辆掉在门口及道路上的杂物，保持门前及现场内的清洁，树立业主与本公司的良好形象。5.14经常对职工进行文明施工教育，遵守现场文明施工管理制度，提高自身的素质。5.15进一步抓好现场施工管理，提高施工现场标准化、科学化管理水平。施工现场施工道路坚实、平坦、整洁，在施工过程中保持畅通。工地内要设立“两栏一报”（宣传栏、读报栏、黑板报）。5.16建立健全现场施工管理人员岗位责任制，并挂在办公室的墙上，使自己能随时看到自己的责任，把现场管理工作抓好。5.17现场文明要高标准严要求，达到“安全生产、文明施工优秀工地”的标准。6.确保工期的技术组织措施及施工网络图该工程处于地基施工，工序简易，但穿插作业较多，工期紧，且处于大风期施工，因此，开工时的施工组织部署及作好风期施工技术措施很重要，合理作好施工前的机械、劳力安排，材料准备，保证开工时机械、劳力及材料充足。6.1进度安排及进度控制合理组织施工，严格按照施工组织设计中的进度安排进行严格要求，紧密控制。适时对比计划工期和实际工期，即时调控，确保按计划进度完成。6.2组织措施6.2.1公司成立工程现场指挥部，调度协调公司各部门，及时解决各项问题，优先保证本工程施工需要。6.2.2项目部成立保证工期领导小组，负责工期目标实施：组 长：项目经理副组长：施工负责人、技术负责人成 员：施工员、技术员、质量员、安全员、材料员、试验员6.2.3建立保证工期联席会议制度，由总承包部、各施工单位及监理部等部门，定期召开保证工期会，对比工期目标，解决出现的各项问题，保证工期实施6.3技术、设备、劳力保证措施6.3.1现场技术施工人员充分了解设计文件，与设计部门紧密联系，及时解决设计文件出现的各项技术问题，保证设计文件的正确和施工连续。6.3.2现场成立技术攻关小组，及时解决工程施工中出现的技术难题。杜绝因采用技术措施不当，发生技术事故而影响工程工期。6.3.3优化施工网络设计，合理划分工程施工段，流水施工。本工程合理划分流水段，编制施工进度计划，工期网络控制采取三级网络动态管理，严格按网络计划施工。6.3.4安排强有力的施工劳力。保证施工连续进行。6.3.5选择优良的施工机械，确保工程施工期间设备、机械完好，保证工期目标的实现。6.4资金、材料工期保证措施6.4.1本工程执行专款专用制度以避免施工中因为资金问题而影响工程进展，充分保证劳动力的部署、机械的充足配备、材料的及时进场。随着工程各阶段关键日期完成及时兑现各专业队伍的劳务费用，这样既能充分调动他们的积极性，也使各劳务作业队为本工程积极安排高技能作业人员，同时为雨季配备充足的作业人员提供了保证。同时专款专用制度也为项目部应付万一某一环节完不成关键日期而采取果断措施提供了保证。6.4.2本工程主要材料由公司统一采购，零星材料及急用材料由现场采购，保证材料能够及时供应。进场后需复试检测的材料如：钢材、水泥等必须提前到场，进行复试检测。避免因检测而耽误材料的使用。6.5外围环境工期保证措施6.5.1积极定期的与当地环卫、市政、交通部门、水电供应部门、政府监管部门和其它有关单位交流看法，改正不足，保证工程顺利施工。6.5.2做好外围环境的工作，取得周围办公人员的理解和支持。为保证工程的顺利进行，我们在施工期间，对处理周边关系及社会协调等诸方面将采取如下措施：施工期间的交通问题将与当地公安、交警、环卫等有关部门取得联系，保证施工期间施工车辆行走路线，确保工程施工正常进行。 协调解决外围环境问题首先，从自身抓起。在施工期间将认真执行国家环保部门有关规定，尽量减少对周围环境的影响。并走访工地周围的单位及办公人员，协调好相互间的关系，与他们达成谅解，较好的协调处理各方面的关系，以确保工程的顺利完成。7.降低环境污染技术措施7.1进入施工现场的施工机械、设备要求效率高，污染物排放低，达不到要求的机械设备禁止进入施工现场。7.2合理安排工期，尽量避免夜间施工，土方开挖时，如必须夜间施工，运土车辆在院内停放时必须熄火，减少环境污染。7.3土方外运时，土方车必须覆盖，防止洒落，随时清扫施工现场及运输道路，减少污染。8.地上、地下管线及道路和绿化带的保护措施8.1根据现场情况，土方开挖前须人工挖除所有基坑处的土方，采用机械挖土，机械开挖时由专职指挥人员指挥挖掘机开挖土方。8.2挖掘机进出场必须用拖车拖至施工现场，履带式挖掘机严禁在混凝土路面上行走。以免破坏道路。8.3现场场地狭窄，草原及绿化较多，施工时应按平面图设计的道路通行，车辆不可穿越、损坏草原及绿化。材料及机械、工具按平面设计布置，严防对道路原有设施、绿化等的损坏。9.与其他施工队伍友好配合措施9.1定期组织业主、监理及其他施工队伍参加的协调例会，解决施工中存在的各种问题。9.2分包队伍服从总包单位制定的质量、工期、安全目标，达到业主的要求。9.3详细阅读施工图纸及有关资料，服从大局，积极做好各施工队伍中的配合。9.4与各施工队伍密切保持联系，通信畅通，相互间需配合的工作提前说明。9.5解决好与各施工队伍间的工序配合问题，保证工程的顺利进行。
