（1）基础放线尺寸的允许误差
长宽L、宽度B的尺寸（m）
允许误差（mm）
L(B)≤30
±5
30＜L(B)≤60
±10
60＜L(B)≤90
±15
90＜L(B)
±20
（2）轴线竖向投测的允许误差
项 目
允 许 误 差（mm）
每 层
3
总高（H）
H≤30m
5
30m＜H≤60m
10
60m＜H≤90m
15
（3）各部位放线的允许误差
项 目
允许误差（mm）
外廓柱轴线长度（L）
L≤30m
±5
30m＜L≤60m
±10
60m＜L≤90m
±15
细部轴线
±2
承重墙、梁、柱边线
±3
非承重墙边线
±3
门窗洞口线
±3
（4）标高竖向传递的允许误差
项 目
允许误差（mm）
每 层
±3
总 高
（H）
H≤30m
±5
30m＜H≤60m
±10
60m＜H≤90m
±15
（5）现场引测水准点精度±√4 n（n －－测站数）。

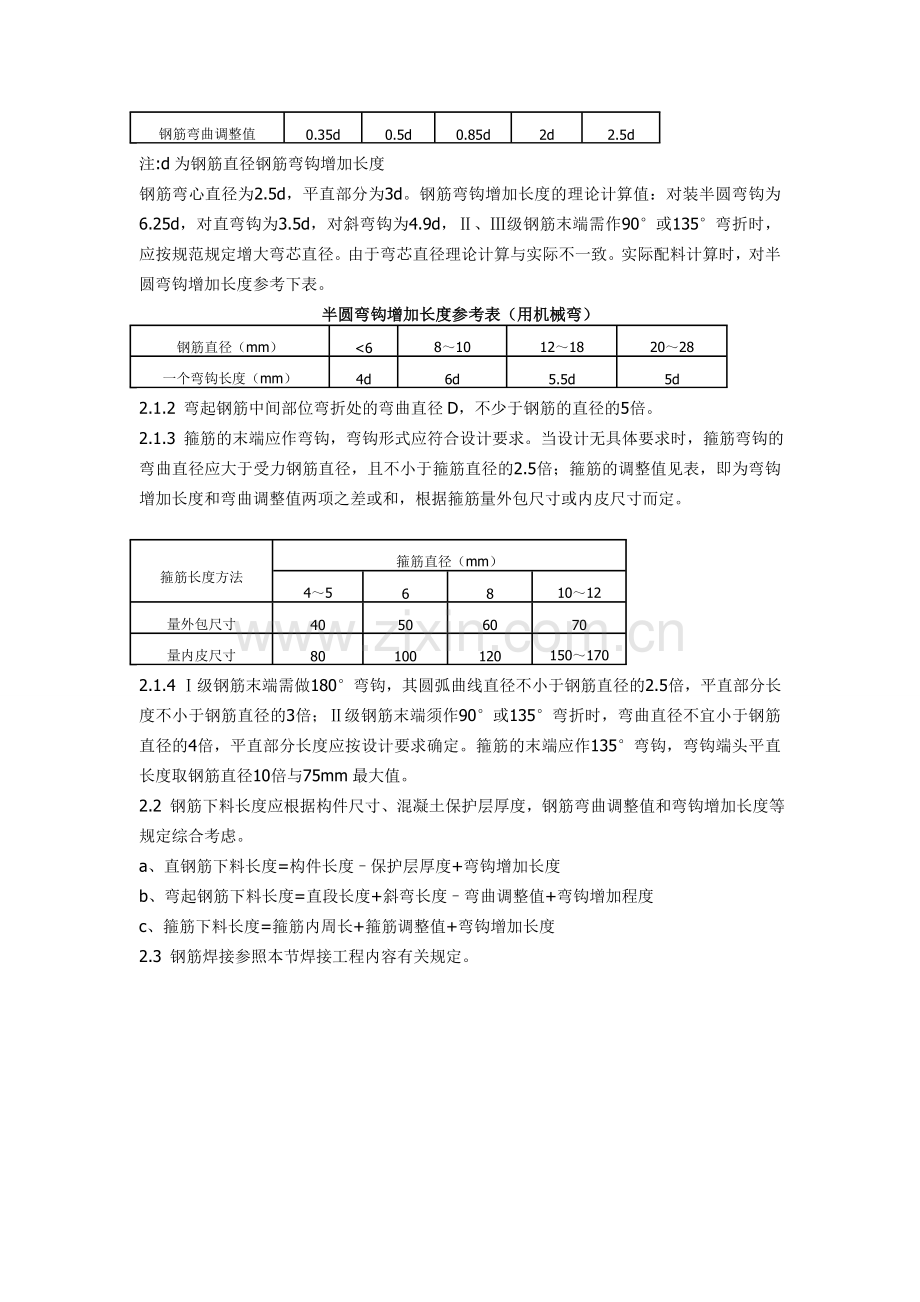

2.1 钢筋弯钩或弯曲
2.1.1钢筋弯钩形式有三种，分别为半圆弯钩、对直弯钩、对斜弯钩。钢筋弯曲后，弯曲处内皮收缩、外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸大于下料尺寸。
弯曲调整值见下表
钢筋弯曲角度
30°
45°
60°
90°
135°
钢筋弯曲调整值
0.35d
0.5d
0.85d
2d
2.5d
注:d为钢筋直径钢筋弯钩增加长度
钢筋弯心直径为2.5d，平直部分为3d。钢筋弯钩增加长度的理论计算值：对装半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d，Ⅱ、Ⅲ级钢筋末端需作90°或135°弯折时，应按规范规定增大弯芯直径。由于弯芯直径理论计算与实际不一致。实际配料计算时，对半圆弯钩增加长度参考下表。
半圆弯钩增加长度参考表（用机械弯）
钢筋直径（mm）
<6
8～10
12～18
20～28
一个弯钩长度（mm）
4d
6d
5.5d
5d
2.1.2 弯起钢筋中间部位弯折处的弯曲直径D，不少于钢筋的直径的5倍。
2.1.3 箍筋的末端应作弯钩，弯钩形式应符合设计要求。当设计无具体要求时，箍筋弯钩的弯曲直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍；箍筋的调整值见表，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内皮尺寸而定。

箍筋长度方法
箍筋直径（mm）
4～5
6
8
10～12
量外包尺寸
40
50
60
70
量内皮尺寸
80
100
120
150～170
2.1.4 Ⅰ级钢筋末端需做180°弯钩，其圆弧曲线直径不小于钢筋直径的2.5倍，平直部分长度不小于钢筋直径的3倍；Ⅱ级钢筋末端须作90°或135°弯折时，弯曲直径不宜小于钢筋直径的4倍，平直部分长度应按设计要求确定。箍筋的末端应作135°弯钩，弯钩端头平直长度取钢筋直径10倍与75mm最大值。
2.2 钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考虑。
a、直钢筋下料长度=构件长度–保护层厚度+弯钩增加长度
b、弯起钢筋下料长度=直段长度+斜弯长度–弯曲调整值+弯钩增加程度
c、箍筋下料长度=箍筋内周长+箍筋调整值+弯钩增加长度
2.3 钢筋焊接参照本节焊接工程内容有关规定。
