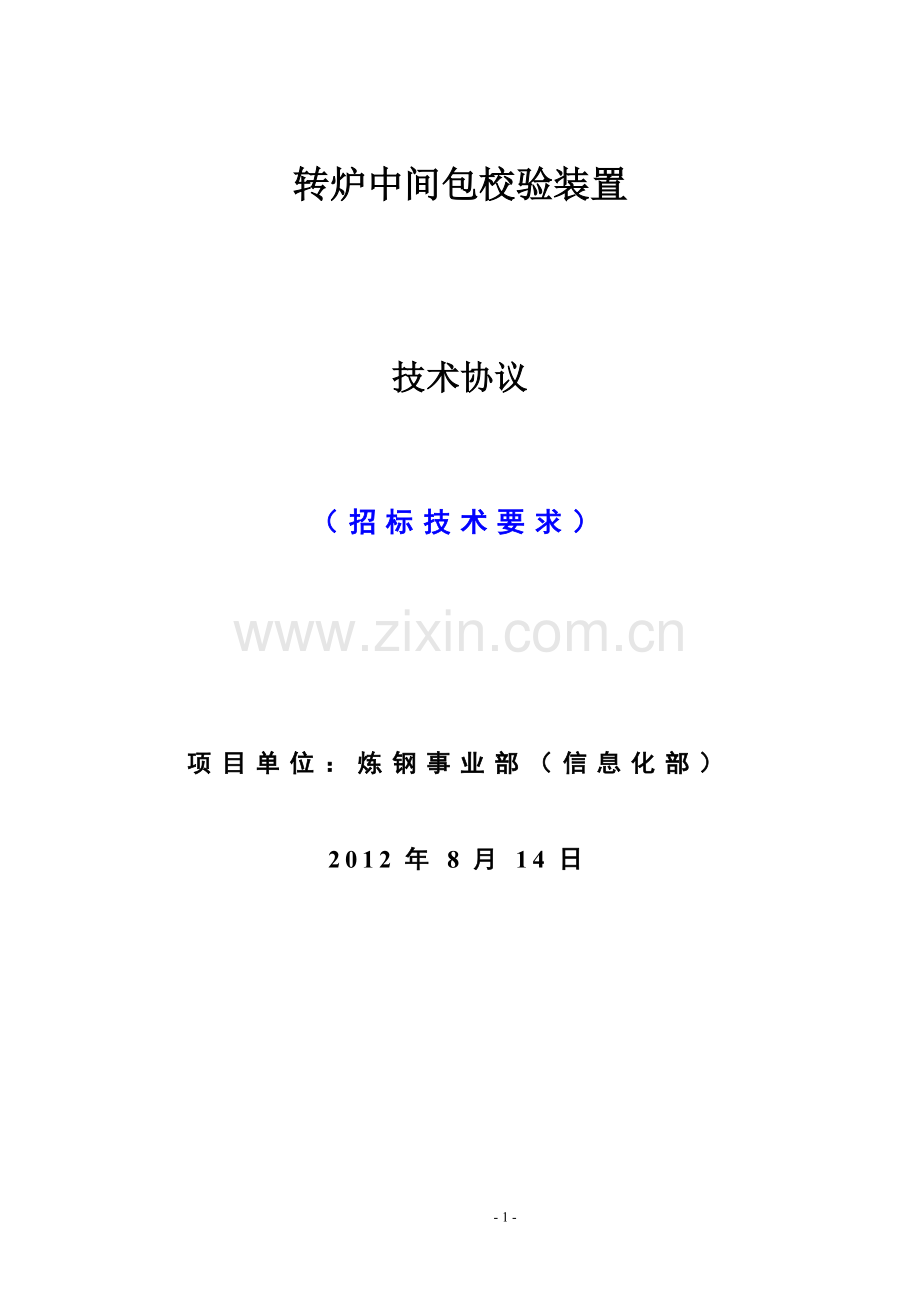

转炉中间包校验装置

技术协议

（招标技术要求）

项目单位：炼钢事业部（信息化部）

2012年8月14日

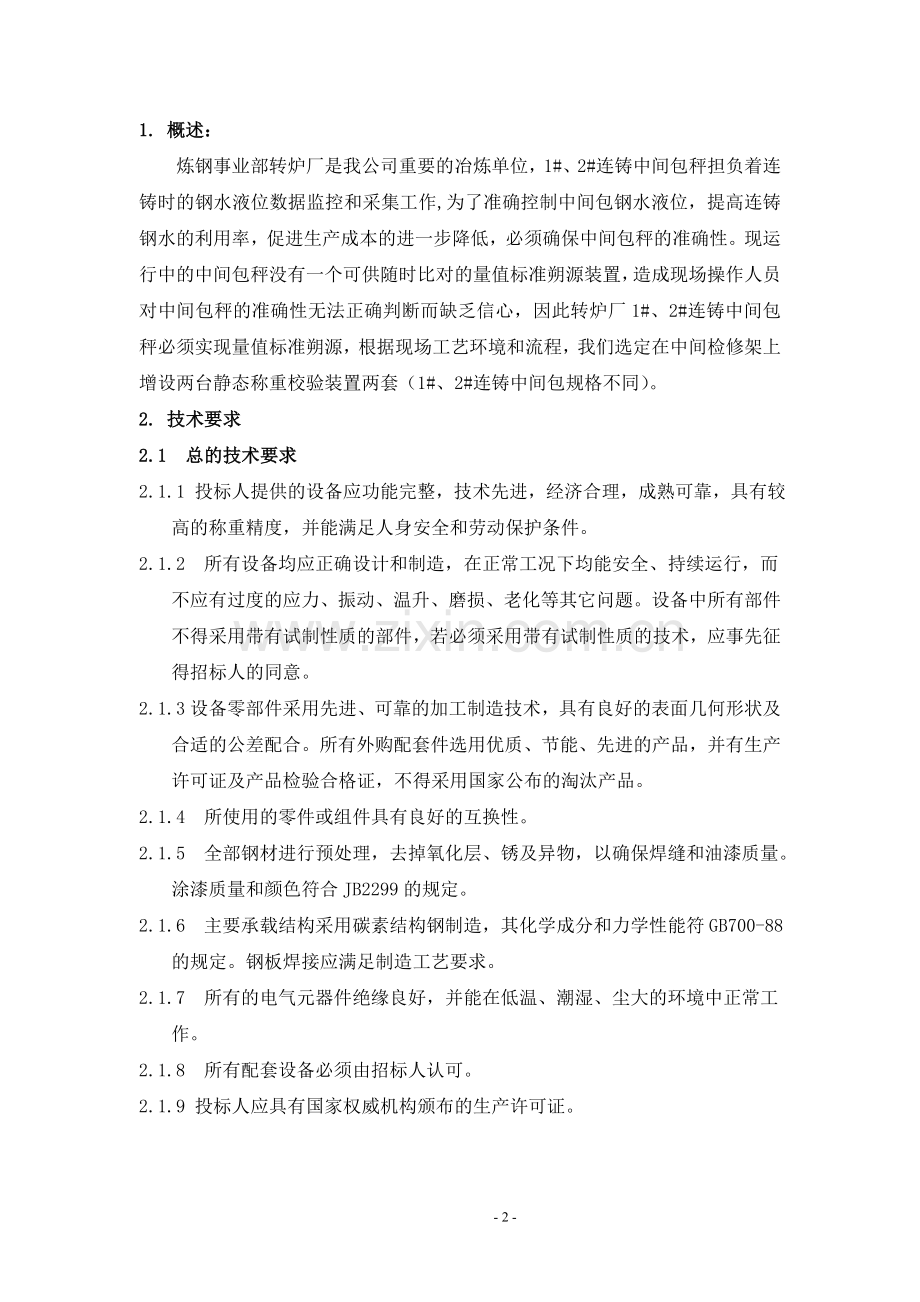

1. 概述：
炼钢事业部转炉厂是我公司重要的冶炼单位，1#、2#连铸中间包秤担负着连铸时的钢水液位数据监控和采集工作,为了准确控制中间包钢水液位，提高连铸钢水的利用率，促进生产成本的进一步降低，必须确保中间包秤的准确性。现运行中的中间包秤没有一个可供随时比对的量值标准朔源装置，造成现场操作人员对中间包秤的准确性无法正确判断而缺乏信心，因此转炉厂1#、2#连铸中间包秤必须实现量值标准朔源，根据现场工艺环境和流程，我们选定在中间检修架上增设两台静态称重校验装置两套（1#、2#连铸中间包规格不同）。
2. 技术要求
2.1 总的技术要求
2.1.1 投标人提供的设备应功能完整，技术先进，经济合理，成熟可靠，具有较高的称重精度，并能满足人身安全和劳动保护条件。
2.1.2 所有设备均应正确设计和制造，在正常工况下均能安全、持续运行，而不应有过度的应力、振动、温升、磨损、老化等其它问题。设备中所有部件不得采用带有试制性质的部件，若必须采用带有试制性质的技术，应事先征得招标人的同意。
2.1.3设备零部件采用先进、可靠的加工制造技术，具有良好的表面几何形状及合适的公差配合。所有外购配套件选用优质、节能、先进的产品，并有生产许可证及产品检验合格证，不得采用国家公布的淘汰产品。
2.1.4 所使用的零件或组件具有良好的互换性。
2.1.5 全部钢材进行预处理，去掉氧化层、锈及异物，以确保焊缝和油漆质量。涂漆质量和颜色符合JB2299的规定。
2.1.6 主要承载结构采用碳素结构钢制造，其化学成分和力学性能符GB700-88的规定。钢板焊接应满足制造工艺要求。
2.1.7 所有的电气元器件绝缘良好，并能在低温、潮湿、尘大的环境中正常工作。
2.1.8 所有配套设备必须由招标人认可。
2.1.9 投标人应具有国家权威机构颁布的生产许可证。

2.2 称重校验装置技术要求
2.2．1技术指标：
2.2.1.1量程：80t
2.2.1.2分度值：50kg
2.2.1.3称重精度要求优于0.3％；
2.2.1.4满足生产过程标定的要求，提供准确可靠的计量标准量值比对数据。
2.2.2系统方案：
要实现中间包校验装置具有较高的精度和稳定性，我们要求采取以下三项措施：
① .静态的称重模式；
② .具有强度冗余整体性能经得起中间包撞击的称重传感器；
③ .有利于中间包落位的称重结构形式。
2.2．2.1承载秤体
承载秤体由称重传感器、承载压块和机械承载体三部分组成。
称重传感器采用高强度冗余桥式传感器作为一次称重检测部件。
在传感器承载压头的上面加装一边为圆弧导向截面圆弧承载压块，另一边为平直截面圆弧承载压块，其目的有：利于中包落座包落位，并将承载体侧向变形时的重量集中到称重传感器中心线区域后作用于称重传感器，这样有利于提高系统称重精度。承载压块与称重传感器之间的接触面是平面，对安装和更换带来方便。
机械承载体应具有很强的刚性以避免在承载时产生大的变形量。要求承载秤体受最大坐包载荷作用下时，梁中间的下变形量小于0.5mm。
另外，传感器四周部位采取防渣称重箱外罩保护，以渣物不进入传感器内部而影响秤的精度和可靠性。传感器两边加装导向装置，防止中间包对称重传感器的座包碰撞。
管线的敷设需采用隐蔽式，防止裸露。
2.2.2.2传输方案（甲方解决）
3. 设备配置
中包秤校验装置配置 1套 共2台套

序号
名 称
型 号 规 格
数量
制造厂家
备 注
1
称重传感器

4只

耐高温250℃，线长10m
2
承载模块及附件

4套

整体承载式
3
中间包导向限位

4套

防止中间包对称重传感器的碰撞
4
传感器保护箱

4只

传感器隔热、防钢水保护
5
仪表箱

2只

仪表隔尘、安装
4安装调试要求
4.1 所有设备要求按甲方要求时间供货，投标方负责指导现场设备的拆卸、安装、调试及首次检定，运行验收合格后移交甲方。
4.2 设备安装调试期间，投标方必须现场解决安装调试中的问题。
4.3 设备安装调试过程中，由于制造质量造成的不符合规定的偏差，必须有文字记录，由供货方处理，费用也由供货方自担。
4.4设备厂家在进行所有安装施工时不能影响我公司的正常生产，安装协调由我方负责。
4.5现场施工时安全问题，由投标方负责。
5.质量保证
5.1 投标方应满足本技术规范书所提的技术要求。
5.2 投标方应向招标方保证供设备是技术先进、成熟可靠的全新产品。在图纸设计和材料选择方面应准确无误，加工工艺无任何缺陷和差错。技术文件及图纸要清晰、正确、完整，能满足设备安装、启、停及正常运行和维护的要求。
5.3 投标方应具备有效方法，控制所有外协外购件的质量和服务，使其符合本技术规范书的要求。
5.4 招标方有权派代表到投标方制造工厂检查制造过程，检查按合同交付的货物质量，检验按合同交付的元件、组件及使用材料是否符合标准及其合同上规定的要求，并参加合同规定由投标方进行的一些元件试验和整个装配件的试验。投标方应提供给招标方代表技术文件及图纸查阅，试验及检验所必需的仪器工具、办公用具。
5.5设备厂家免费为我方进行设备维护技术和操作培训。
5.6 如在安装和试运期间发现部件缺陷、损坏情况，在证实设备储存安装、维护和运行都符合要求时，投标方应尽快免费更换。
5.7 如在安装、试运和质保期间因设备/部件缺陷原因造成的直接、间接损失（含替代方案费用）由投标方负责。
