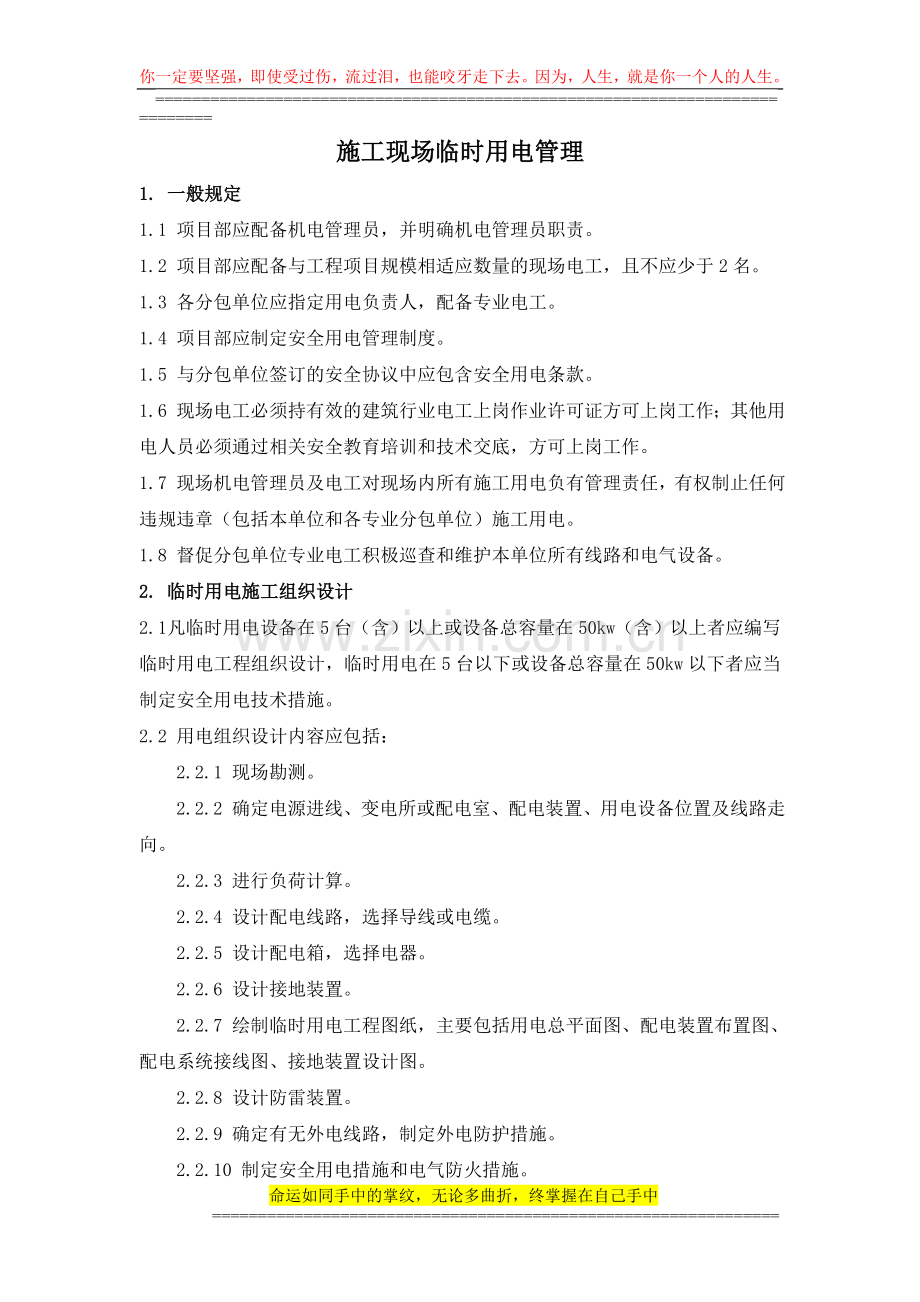

1、你一定要坚强,即使受过伤,流过泪,也能咬牙走下去。因为,人生,就是你一个人的人生。=施工现场临时用电管理1. 一般规定1.1 项目部应配备机电管理员,并明确机电管理员职责。1.2 项目部应配备与工程项目规模相适应数量的现场电工,且不应少于2名。1.3 各分包单位应指定用电负责人,配备专业电工。1.4 项目部应制定安全用电管理制度。1.5 与分包单位签订的安全协议中应包含安全用电条款。1.6 现场电工必须持有效的建筑行业电工上岗作业许可证方可上岗工作;其他用电人员必须通过相关安全教育培训和技术交底,方可上岗工作。1.7 现场机电管理员及电工对现场内所有施工用电负有管理责任,有权制止任何违规违章(
2、包括本单位和各专业分包单位)施工用电。1.8 督促分包单位专业电工积极巡查和维护本单位所有线路和电气设备。2. 临时用电施工组织设计2.1 凡临时用电设备在5台(含)以上或设备总容量在50kw(含)以上者应编写临时用电工程组织设计,临时用电在5台以下或设备总容量在50kw以下者应当制定安全用电技术措施。2.2 用电组织设计内容应包括:2.2.1 现场勘测。2.2.2 确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向。2.2.3 进行负荷计算。2.2.4 设计配电线路,选择导线或电缆。2.2.5 设计配电箱,选择电器。2.2.6 设计接地装置。2.2.7 绘制临时用电工程图纸,主要

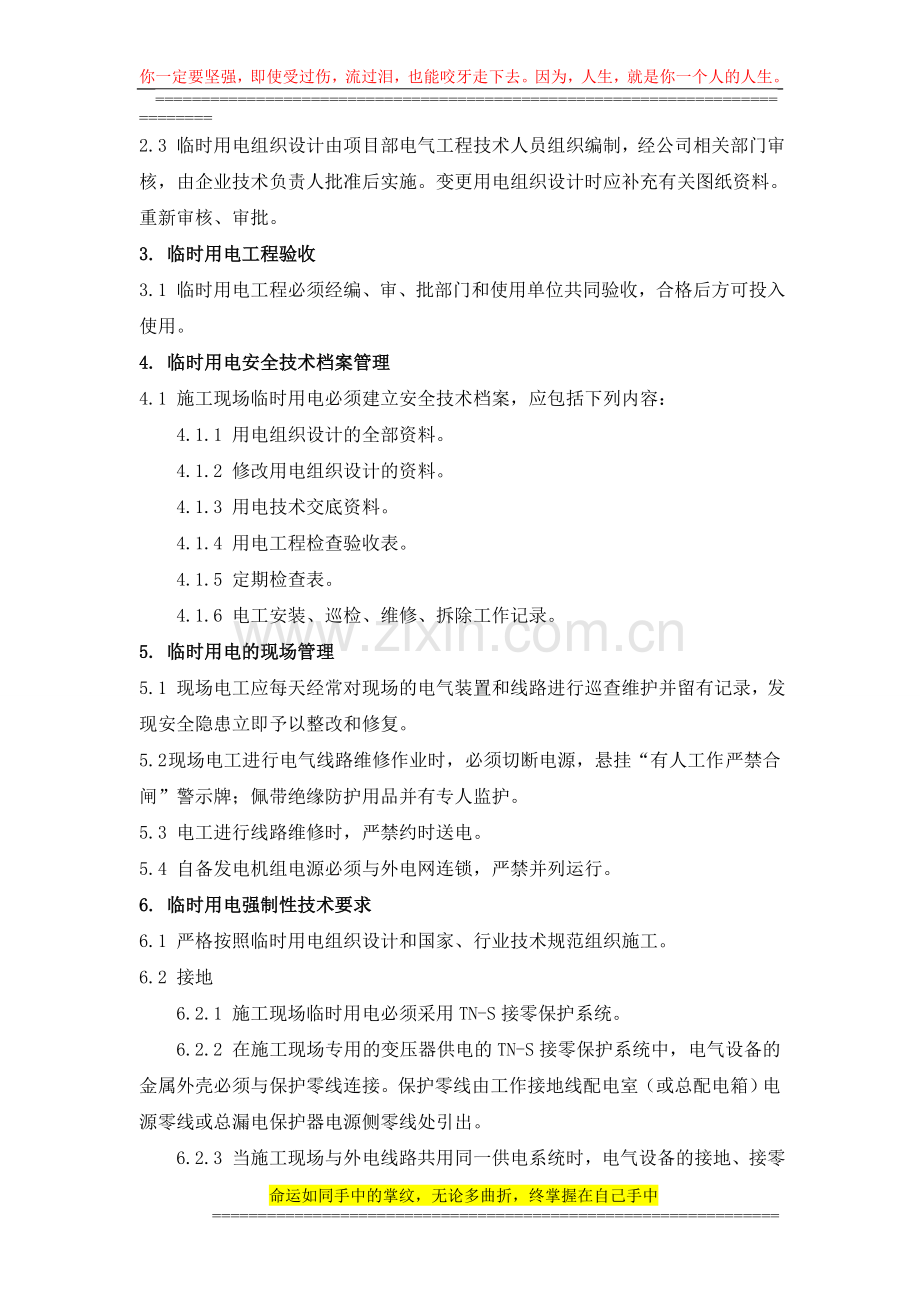

3、包括用电总平面图、配电装置布置图、配电系统接线图、接地装置设计图。2.2.8 设计防雷装置。2.2.9 确定有无外电线路,制定外电防护措施。2.2.10 制定安全用电措施和电气防火措施。2.3 临时用电组织设计由项目部电气工程技术人员组织编制,经公司相关部门审核,由企业技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。重新审核、审批。3. 临时用电工程验收3.1 临时用电工程必须经编、审、批部门和使用单位共同验收,合格后方可投入使用。4. 临时用电安全技术档案管理4.1 施工现场临时用电必须建立安全技术档案,应包括下列内容:4.1.1 用电组织设计的全部资料。4.1.2 修改用电组织
4、设计的资料。4.1.3 用电技术交底资料。4.1.4 用电工程检查验收表。4.1.5 定期检查表。4.1.6 电工安装、巡检、维修、拆除工作记录。5. 临时用电的现场管理5.1 现场电工应每天经常对现场的电气装置和线路进行巡查维护并留有记录,发现安全隐患立即予以整改和修复。5.2 现场电工进行电气线路维修作业时,必须切断电源,悬挂“有人工作 严禁合闸”警示牌;佩带绝缘防护用品并有专人监护。5.3 电工进行线路维修时,严禁约时送电。5.4 自备发电机组电源必须与外电网连锁,严禁并列运行。6. 临时用电强制性技术要求6.1 严格按照临时用电组织设计和国家、行业技术规范组织施工。6.2 接地6.2.
5、1 施工现场临时用电必须采用TN-S接零保护系统。6.2.2 在施工现场专用的变压器供电的TN-S接零保护系统中,电气设备的金属外壳必须与保护零线连接。保护零线由工作接地线配电室(或总配电箱)电源零线或总漏电保护器电源侧零线处引出。6.2.3 当施工现场与外电线路共用同一供电系统时,电气设备的接地、接零应与原系统保持一致,不得一部分作保护接零一部分作保护接地。6.2.4 采用TN系统作保护接零时,工作零线(N线)必须经过总漏电保护器,保护零线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出,形成局部TN-S接零保护系统。6.2.5 在TN-S接零保护系统中,通过总漏电保护器
6、的工作零线(N线)与保护零线(PE线)不得再做任何电气连接。6.2.6 在TN-S接零保护系统中,PE线应单独敷设,重复接地线必须与PE线相连接严禁与N线相连接。6.2.7 PE线所用材质与相线、工作零线N线相同时其最小截面应符合下表规定。PE线与相线截面关系相线线芯截面S(mm)PE线线芯最小截面(mm)S16S16S3516S35S26.2.8 PE线上严禁装设开关或熔断器,严禁通过工作电流且严禁断线。6.2.9 工作接地线的电阻值不得大于4,TN系统中保护零线(PE线)重复接地电阻值不得大于10,保护零线除必须在配电室或总配电箱处做重复接地外还必须在配电系统的中间处和末端处做重复接地。6
7、.3 防雷6.3.1 施工现场内的塔吊、井架、龙门架等机械设备、钢脚手架以及正在施工中的在建工程的金属结构应作防雷和接地装置。6.3.2 机械设备或设施的防雷引下线可利用该设备或设施自身的金属结构体,但应保证电气连接。6.3.3 机械设备上的避雷针(接闪器)长度应为12m,塔式起重机可不另设避雷针(接闪器)。6.3.4 安装避雷针(接闪器)的机械设备所有的动力控制、照明、信号、及通讯线路宜采用钢管敷设,钢管与该机械设备的金属结构体应作电气连接。6.3.5 做防雷接地机械上的电气设备所连接的PE线必须同时做重复接地,同一台机械,电气设备的重复接地和机械防雷接地可共用同一接地体,但接地电阻应符合重
8、复接地电阻值的要求。6.3.6 钢脚手架以及在建钢结构体接地装置间隔不宜大于30。6.4 配电线路6.4.1 架空线路必须采用绝缘导线并能满足机械强度。6.4.2 电缆线路应采用埋地或架空敷设,禁止地面明敷。6.4.3 电缆直接埋地敷设的深度不应小于0.7m,并在电缆上、下、左、右铺设不少于50mm后的细沙,然后覆盖砖块或混凝土板等硬质保护层。6.4.5 电缆中必须包含全部工作芯线和用作保护零线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆线。五芯电缆必须包含淡蓝、黄绿两种颜色的绝缘芯线。淡蓝色芯线必须用作“N”线;黄绿双色芯线必须用作“PE”线。严禁混用。6.4.6 三相平衡供电线路中
9、,线截面应不小于相线截面的。单相供电线路,线截面应和相线截面相同。6.5 电气保护6.5.1 现场施工用电应采用型可见分断点的漏电保护器,实行三级配电两级保护。一级配电箱漏电动作电流应大于30mA,动作时间大于0.1s,或动作电流与动作时间的乘积不大于30mA.s;三级开关箱漏电动作电流应不大于30mA,动作时间应不大于0.1s。使用于潮湿环境或有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作电流应不大于15mA,额定漏电动作时间不应大于0.1s。6.5.2 所有电气设备应严格实行一机、一闸、一漏、一箱的用电要求。禁用同一开关箱控制两台及两台以上设备。6.5.3 配电箱的电器安装板上必须分别设置N线和PE线端子排。N线端子排必须与金属安装板和箱体绝缘,PE线端子排必须与金属安装板、箱体、箱门作电气连接。6.5.4 潮湿和易导电环境使用行灯,应采用36V以下安全电压供电;特别潮湿环境采用24V以下安全电压供电;在金属容器和管道内使用行灯其电压不得超过12V。命运如同手中的掌纹,无论多曲折,终掌握在自己手中=
