桥梁盖梁施工支架计算书
一、技术参数:已知盖梁长11.6m,宽1.7m,高1.6m,由于工地既有Ⅰ40b工字钢,I=22780cm4,横向[10合槽,φ90mm穿心钢棒;根据钢构造设计规范: [σ]=215MPa,[τ]=125 MPa,E=2.1×105 MPa,[f/L]=L/400;
二、按本标段九公桥最大旳盖梁计算支架工字钢及穿心棒旳强度、刚度,如能满足则红石1#、2#桥可运用,无需再计算。
二、支架受力计算:
1、方案简图:
a=2.35m L=7.0m c=2.35m
立 立
柱 柱
3、受力简图:
x q
A B

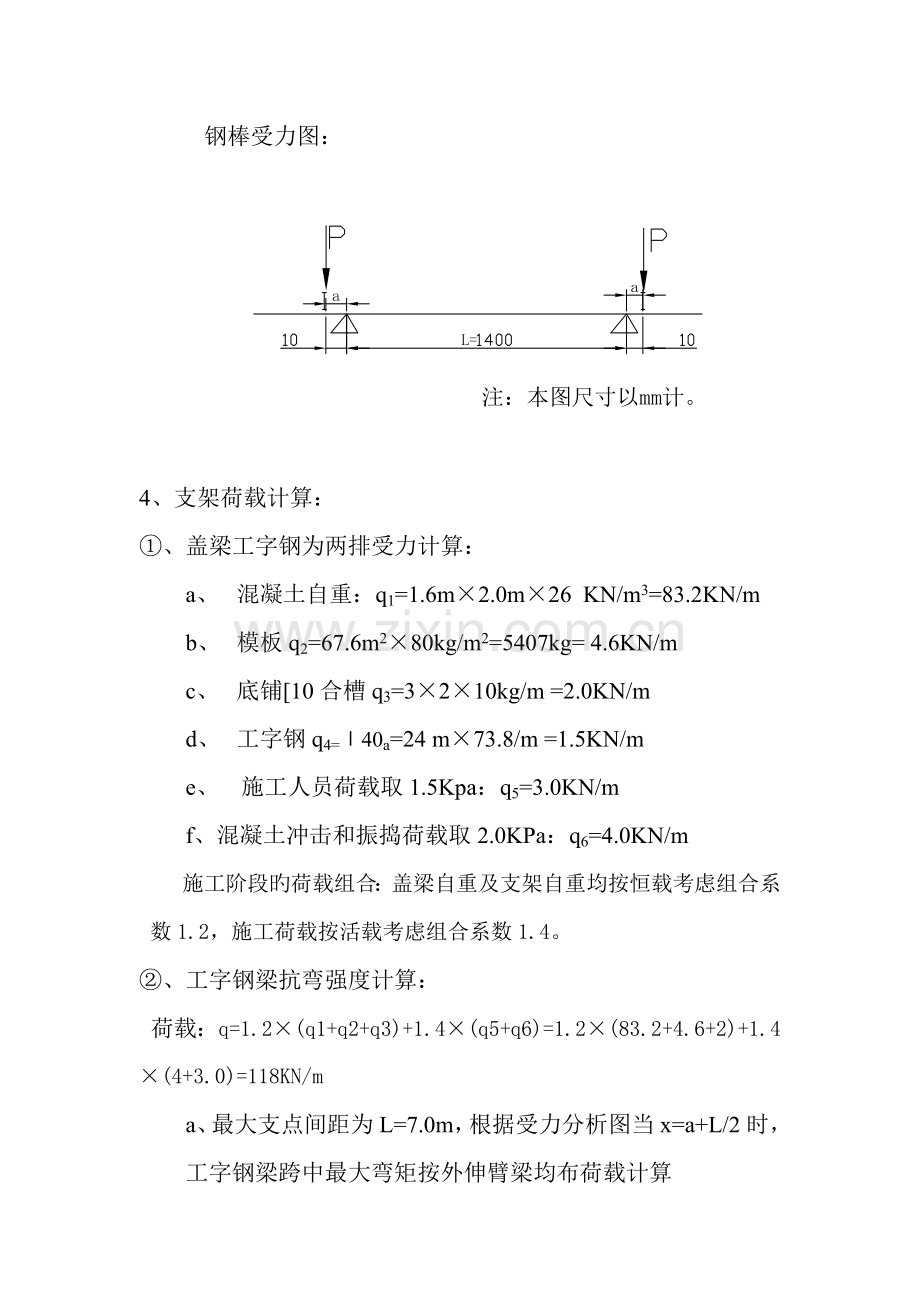

钢棒受力图:
4、支架荷载计算:
①、盖梁工字钢为两排受力计算:
a、 混凝土自重:q1=1.6m×2.0m×26 KN/m3=83.2KN/m
b、 模板q2=67.6m2×80kg/m2=5407kg= 4.6KN/m
c、 底铺[10合槽q3=3×2×10kg/m =2.0KN/m
d、 工字钢q4=Ⅰ40a=24 m×73.8/m =1.5KN/m
e、 施工人员荷载取1.5Kpa:q5=3.0KN/m
f、混凝土冲击和振捣荷载取2.0KPa:q6=4.0KN/m
施工阶段旳荷载组合:盖梁自重及支架自重均按恒载考虑组合系数1.2,施工荷载按活载考虑组合系数1.4。
②、工字钢梁抗弯强度计算:
荷载:q=1.2×(q1+q2+q3)+1.4×(q5+q6)=1.2×(83.2+4.6+2)+1.4×(4+3.0)=118KN/m
a、最大支点间距为L=7.0m,根据受力分析图当x=a+L/2时,工字钢梁跨中最大弯矩按外伸臂梁均布荷载计算
Mmax=qlx/2[﹙1-a/x﹚﹙1+2a/L﹚-x/L]=163.0 KN·m
b、工字钢梁抗弯强度计算
[δ] =M/ W =143.0 MPa﹤[σ]=215MPa(符合规定)
③、工字钢梁抗弯挠度计算:
fmax=ql4/384EI(5-24a2/L2)=0.011<[f/L]=L/400 (安全)
④、盖梁支架槽钢强度、刚度计算
a、根据施工支架设计图,盖梁底模纵桥向铺设[10合槽,横桥向间距0.6m,纵桥向间距1.5m计算槽钢强度、刚度:
荷载q=1.2×(q1+q2)+1.4×(q5+q6)=1.2×(83.2+4.6)+1.4×(4+2.4)=97.7KN/m
[10a槽钢分布梁布设间距0.6m,单根承受0.6×97.7=58.6KN,
盖梁底宽2.0m
则合槽均布荷载q=58.6/2=29.3KN/m
计算跨径1.5m
跨中弯矩:Mmax=1/8ql2=0.125×29.3×1.52=8.2KN.M
σ=M/W=8.2/39.7×2×103mm3=103.8MPa <【215MPa】(满足规定)
挠度:f=5ql4/384EI=5×29.3×1.54/(384×2.1×198.3×2)=
0.0023m<[f]=L/400= 1.5/400=0.0038m (安全)
⑤、计算φ90mm穿心棒抗剪强度、刚度:
已知:Ⅰ=322.1451cm4 W=71.5878cm3
计算穿心棒荷载:q=1.2×(q1+q2+q3+q4)+1.4×(q5+q6) =1.2×(83.2+4.6+2+1.5)+1.4×(4.0+3.0) =119KN/m
a、P=RA= RB= 119×11.7/4=348KN
b、穿心棒τ=QA/0.75 ×A=73.0Mpa(满足规定)
c、穿心棒抗弯刚度:f=Pal2/8EI=1.3mm(安全)
d、穿心棒抗弯强度:M=-Pa=348×0.01m=-
[δ] =M/ W=3.48×106/7.15878×104=48.6 Mpa(满足规定)
⑥、工字钢τ=VmaxS*max/Izd=348×10-3/12.5×10-3×1/33.6×10-2
=83.0MPa<[τ]=125Mpa(安全)
计算:王辉
2012-10-28
