河道施工测量方案.doc

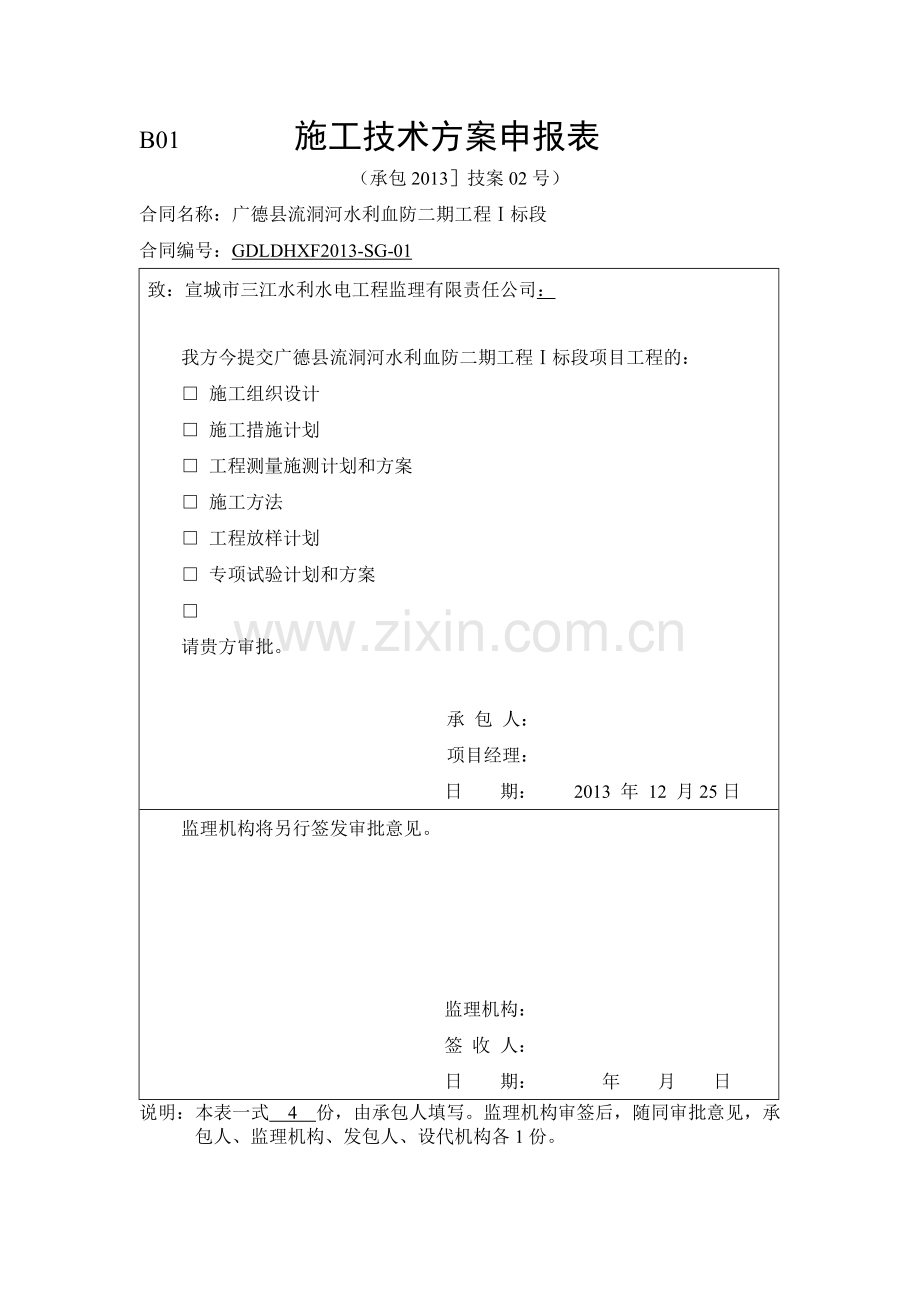

B01 施工技术方案申报表
（承包2013］技案02号）
合同名称：广德县流洞河水利血防二期工程Ⅰ标段
合同编号：GDLDHXF2013-SG-01
致：宣城市三江水利水电工程监理有限责任公司：

我方今提交广德县流洞河水利血防二期工程Ⅰ标段项目工程的：
□ 施工组织设计
□ 施工措施计划
□ 工程测量施测计划和方案
□ 施工方法
□ 工程放样计划
□ 专项试验计划和方案
□
请贵方审批。

承 包 人：
项目经理：
日 期： 2013 年 12 月25日
监理机构将另行签发审批意见。

监理机构：
签 收 人：
日 期： 年 月 日
说明：本表一式 4 份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。

广德县流洞河水利血防二期工程Ⅰ标段

合同编号：GDLDHXF2013-SG-01

工程测量施测、放样计划和方案

巢湖水利电利建设有限公司
2013年12月25日

广德县流洞河水利血防二期工程Ⅰ标段

工程测量施测、放样计划和方案
一、测量准备
　　测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进行并留有记录。
　　1、人员配备：测量小组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。
　　测量小组成员包括：测量工程师1名；测量员4名。
　　2、测量仪器：
施工中投入使用的测量仪器如：全站仪（DTM－330）、经纬仪（DJ2）、水准仪（DS3）和钢尺（50m）等都符合《水利水电工程施工测量规范》（SL52－93）的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。所有测量仪器使用前必须得到工程师的批准。
本工程投入的主要测量设备
编号
设备名称
规格型号
单位
数量
完好状况
备注
1
全站仪
 DTM-330
台
1
完好
证件齐全
2
经纬仪
 TD J2
台
1
完好
证件齐全
3
水准仪
DS3
 台
1
完好
证件齐全
4
钢尺
 50m
把
2
完好
证件齐全
5
塔尺
 5m
把
 2
完好
证件齐全

　　二、测量基准
　　本工程项目经理部在接到发包人或监理人提供的测量基准点、标点及其相关技术文件后，与发包人、监理人共同校测其基准点、坐标点规范的测量精度，并复核其资料和数据的准确性。复核无误后，方可投入使用；若有误差立即报告监理工程师，及时解决。
　　三、建立施工测量控制网
　　工程施工的控制网由两部分组成，即平面控制网和高程控制网。
　　平面控制网以工程师提供的测量基准点（线）为基准，用全站仪测设出施工区的轴线控制桩及定位控制桩。轴线控制桩由起点、终点和折点桩组成，为方便施工采用十字交叉法和直角坐标法确定折点桩，及时将施工控制网资料报送工程师审批。
　　为了便于施工时引测高程及纵横断面测量，在施工前沿总防洪堤走向两侧敷设临时水准点，临时水准点位于建筑物开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准点间距100m。
　　平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成砼墩，标桩顶面高于地面0.3m。临时性标桩以木桩为主，对于测量控制网点，采用防护栏、警示牌等保护措施，防止受到毁坏，并修建通向测量控制网点的临时道路。
　　四、施工测量
1、土方开挖工程的精度指标
序号
项目
内容
精度指标
说明
平面位置中误差（mm）
高程中误差（mm）
1
土方开挖
轮廓点放样
+（50~200）
+（50~100）
相对于邻近基本控制点

　　2、土方工程
　　土方明挖之前先进行纵横断面测量。从本标段起点开始量距，沿轴线每隔50m钉一木桩（里程桩），地形变化较大的地方加设木桩，用红漆在木桩侧面标上桩号。在监理工程师同意的情况下与其测量人员联合进行断面测量，测量成果双方核签。
　　由横断面设计开挖图计算出左右两侧边桩与轴线桩的水平距离，用钢尺量距，钉立边桩。根据相邻断面同侧边桩的连线，用石灰撒出灰线。采取同样办法将河道底脚线放出。开挖坡比采用水平拉尺、立标尺的方法确定。
　　基坑开挖至设计基底高程上20cm时，停止机械开挖，将水准仪移入基坑，人工跟进抄平。土方回填前实测出基槽开挖后的平剖面地形资料。
　　开挖过程中，我方将随时校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度等是否符合施工图纸要求。
3、疏浚工程（清淤泥工程）
本工程河道清淤范围为施工河道清淤总长353.2m。
　　根据监理单位提出的测量基准点、基准线和水准点及书面文件资料复测各控制点的数据并设立自己的施工控制网。
　　根据挖掘机的施工进度提前2天放样该开挖分条的左右边线和中心线，标识出左右开挖边界线，保证挖掘机施工正前方至少有两组以上的放样断面，利用经纬仪定位，插杆放样，用水准仪放出高程控制桩。
　　清淤采用1.5m3反铲挖掘机挖装，15t自卸汽车运输至河口支沟新建右岸防洪堤改线段原河道位置作回填处理
开挖前在河道设计中心线、开口线、开挖起点、弯道顶点设立清晰的标志，包括标杆、浮标或灯标等。施工作业区内沿平直河段每间隔25-50米设立横向标志。沿清淤河段设立便于观测的水尺，水尺零点与清淤设计高程一致，便于挖掘机日常施工时控制开挖深度。水尺要设置在便于观测、水流平稳、波浪影响最小和不易被挖掘机及汽车碰撞的地方，水尺要满足五等水准精度要求。
　　3、资料整理
　　施工测量成果资料（包括观测记录、放样单）、图表（包括断面图、测量控制网计算资料）要统一编号，妥善保管。对所有观测记录，必须保持完整，不得任意撕页，记录中间也不得无故留下空页；对所有观测数据，应随测随记，严禁转抄、伪造，文字与数字力求清晰、整齐、美观。对取用的已知数据、资料均应由两人独立进行百分之百的检查报测量工程师校核、项目总工审批，确信无误后经工程师签字方可提供使用。
　　四、测量核实
　　工程的施工测量放线完毕后，项目部及时向工程师申请对所有相关内容进行审验，另外要随时协助工程师检查建筑物的放线，还应将所有标记和标线保持清晰。
　　项目部从以下几个方面对工程师测量核实工作给予协助：
　　1、进行所有必要的计算，数据表达清楚，结果精确，以备核实之用。
　　2、裸露出被盖住的水准点。
　　3、从需要的标线上移走机械和障碍物。
　　4、进行仪器观测时应关闭所有的机器，停止打桩和其他引起地面振动的作业，以免影响清晰的视域或引起折射。
5、提供有经验的人员做测量协助工作，提供工程师认为对控制和辅助测量可选用的材料。
　　6、清除所有防碍测量的积水。
　　7、采取所有必要的安全措施。
　　8、当现有资料不能满足工程的准确测量时，应提供补充的测量和计算资料。

巢湖水利电利建设有限公司

2013年12月26日
