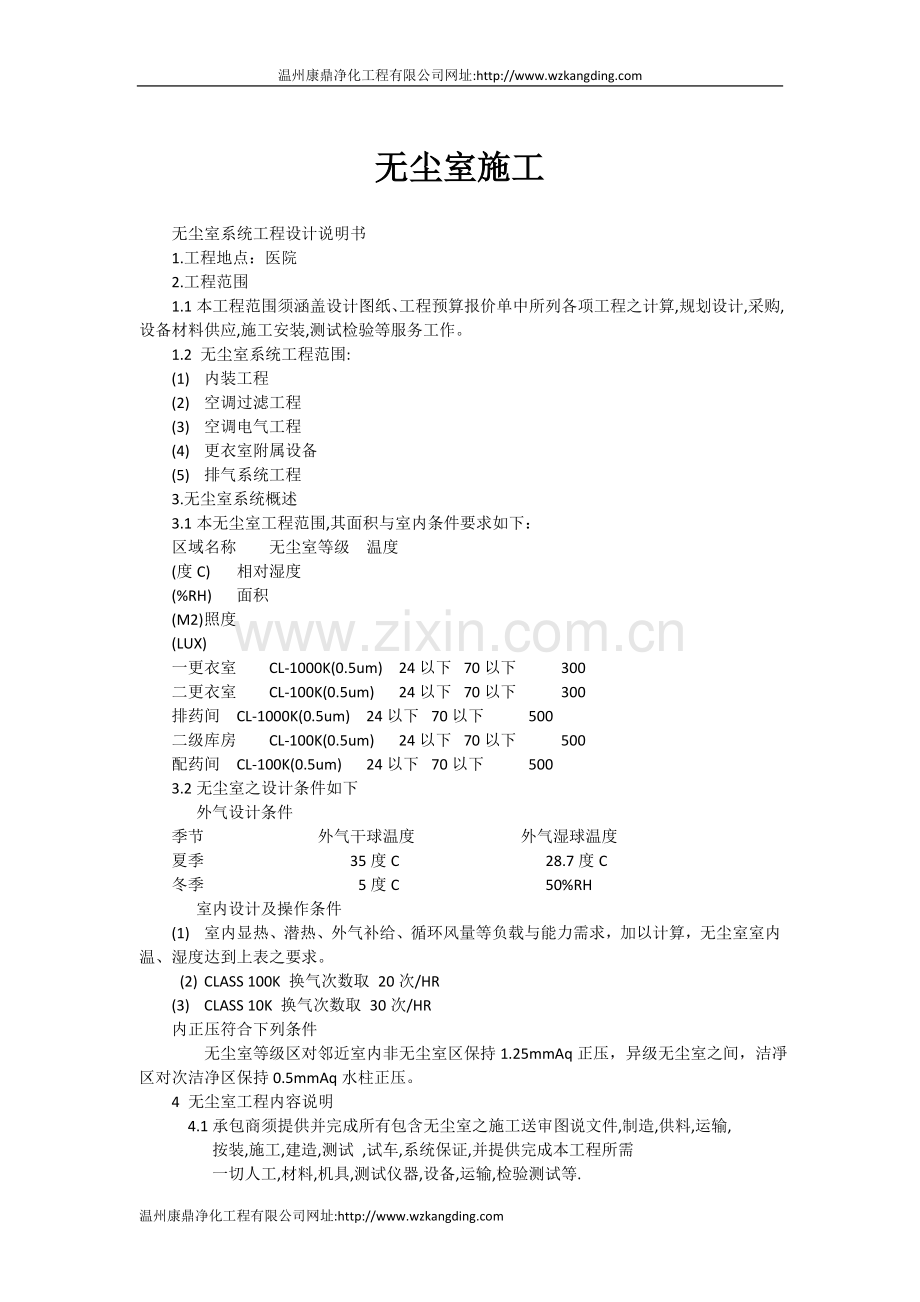

无尘室施工
无尘室系统工程设计说明书
1.工程地点：医院
2.工程范围
1.1本工程范围须涵盖设计图纸、工程预算报价单中所列各项工程之计算,规划设计,采购,设备材料供应,施工安装,测试检验等服务工作。
1.2 无尘室系统工程范围:
(1) 内装工程
(2) 空调过滤工程
(3) 空调电气工程
(4) 更衣室附属设备
(5) 排气系统工程
3.无尘室系统概述
3.1本无尘室工程范围,其面积与室内条件要求如下：
区域名称 无尘室等级 温度
(度C) 相对湿度
(%RH) 面积
(M2) 照度
(LUX)
一更衣室 CL-1000K(0.5um) 24以下 70以下 300
二更衣室 CL-100K(0.5um) 24以下 70以下 300
排药间 CL-1000K(0.5um) 24以下 70以下 500
二级库房 CL-100K(0.5um) 24以下 70以下 500
配药间 CL-100K(0.5um) 24以下 70以下 500
3.2无尘室之设计条件如下
外气设计条件
季节 外气干球温度 外气湿球温度
夏季 35度C 28.7度C
冬季 5度C 50%RH
室内设计及操作条件
(1) 室内显热、潜热、外气补给、循环风量等负载与能力需求，加以计算，无尘室室内温、湿度达到上表之要求。
(2) CLASS 100K 换气次数取 20次/HR
(3) CLASS 10K 换气次数取 30次/HR
内正压符合下列条件
无尘室等级区对邻近室内非无尘室区保持1.25mmAq正压，异级无尘室之间，洁凈区对次洁净区保持0.5mmAq水柱正压。
4 无尘室工程内容说明
4.1承包商须提供并完成所有包含无尘室之施工送审图说文件,制造,供料,运输,
按装,施工,建造,测试 ,试车,系统保证,并提供完成本工程所需
一切人工,材料,机具,测试仪器,设备,运输,检验测试等.
4.2内装材料规划
(1) 天花板工程
一楼区域为金属库板，厚度为50mm内夹聚本乙烯，双面为0.5mmt之烤漆钢板，具隔音、隔热之功能，不产尘、不积尘、易清洁。板与板间之缝隙用中性硅胶气密，天花高度为2.6m。
(2) 隔间工程
金属库板隔间，材质为50mmt之金属板，内夹聚本乙烯，双面为0.5mmt之烤漆钢板，具隔音、隔热之功能，不产尘、不积尘、易清洁。板与板间之缝隙用中性硅胶气。根据安全之
A/S为冷轧钢板，电子互锁，PLC控制，吹淋风速为20M/S以上。
5．空调工程
1. .空调设备包含
A. 5P天花式空调机二台
B. 5P天花式空调机二台
C. FFU过滤器 11台。
D. 2500CMH，新风机一台
E. 1000CMH，排风机一台
2. 风管系统﹕材质为镀锌钢板。
4.5 电气工程

1. 无尘室设施的动力电源开关箱及其配电(不含一次侧电源)。
2. 无尘室专用40w x 2吸顶式无尘灯具。
3. 甲方设备之配电不含于本工程内。
5.完工时提送文件
(1) 验收测试记录表
(2) 完工证明书
(3) 竣工图
(4) 操作说明书
(5) 设备维修保养手册之提供
