灌注桩成孔施工允许偏差.doc

成 孔 方 法
桩径
偏差
（mm）
垂直度允许偏差（%）
桩位允许偏差（mm）
1~3根桩、条形桩基沿垂直轴线方向和群桩基础中的边桩
条形桩基沿轴线方向和群桩基础的中间桩
泥浆护壁
钻、挖、冲孔桩
d≤1000mm
≤-50
1
d/6且不大于100
d/4且不大于150
d＞1000mm
-50
100+0.01H
150+0.01H
锤击（振动）沉管
振动冲击沉管成孔
d≤500mm
-20
1
70
150
d＞500mm
100
150
螺旋钻、机动洛阳铲干作业成孔灌注桩
-20
1
70
150
人工挖孔桩
现浇混凝土护壁
50
0.5
50
150
长钢套管护壁
20
1
100
200

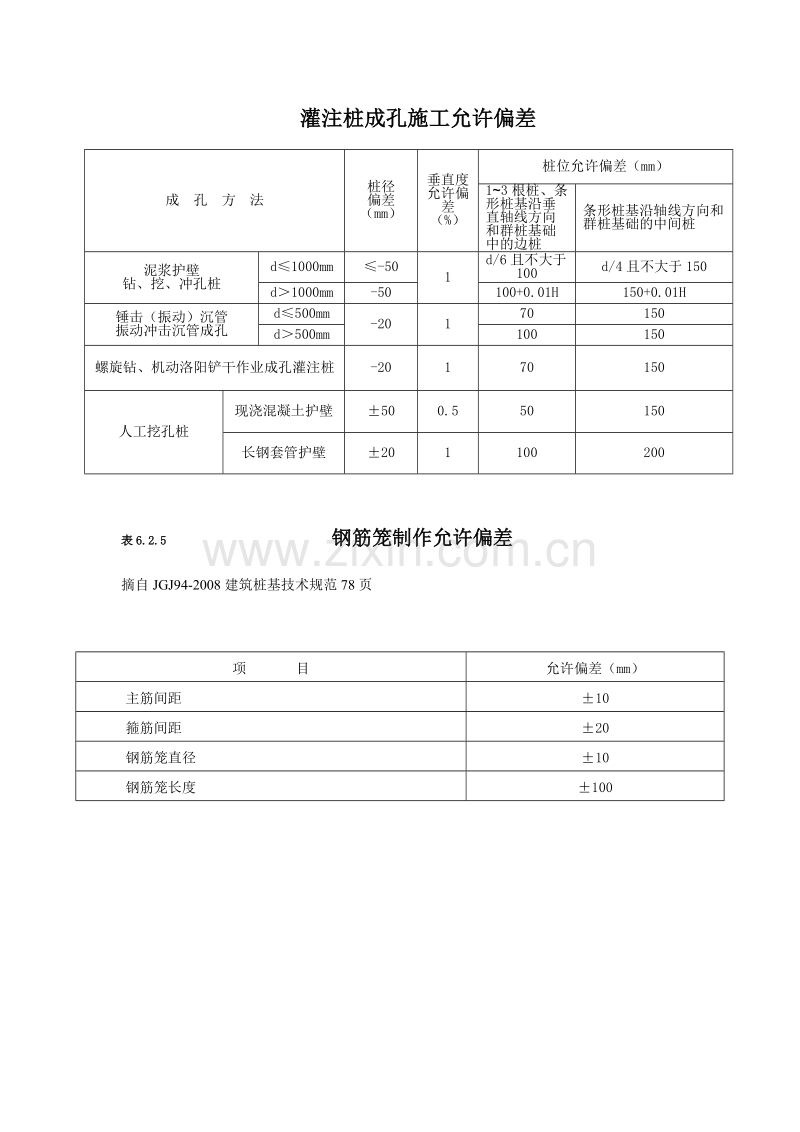

灌注桩成孔施工允许偏差

表6.2.5 钢筋笼制作允许偏差

摘自JGJ94-2008建筑桩基技术规范78页
项 目
允许偏差（mm）
主筋间距
10
箍筋间距
20
钢筋笼直径
10
钢筋笼长度
100
