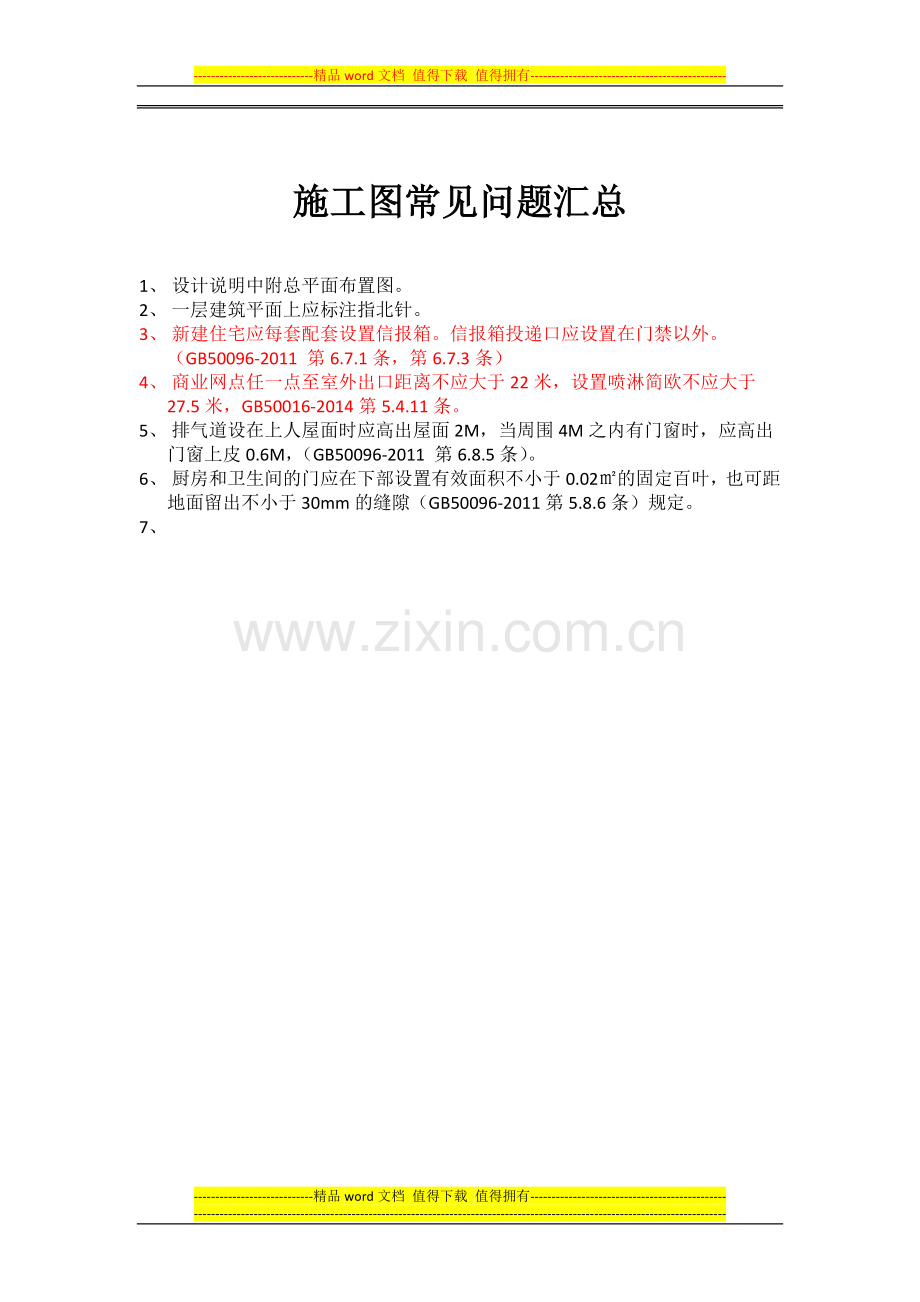

1、-精品word文档 值得下载 值得拥有-施工图常见问题汇总1、 设计说明中附总平面布置图。2、 一层建筑平面上应标注指北针。3、 新建住宅应每套配套设置信报箱。信报箱投递口应设置在门禁以外。(GB50096-2011 第6.7.1条,第6.7.3条)4、 商业网点任一点至室外出口距离不应大于22米,设置喷淋简欧不应大于27.5米,GB50016-2014第5.4.11条。5、 排气道设在上人屋面时应高出屋面2M,当周围4M之内有门窗时,应高出门窗上皮0.6M,(GB50096-2011 第6.8.5条)。6、 厨房和卫生间的门应在下部设置有效面积不小于0.02的固定百叶,也可距地面留出不小于3
2、0mm的缝隙(GB50096-2011第5.8.6条)规定。7、一、总平面布置图送审的施工图文件中,总平面布置图基本上都有,但表达深度差别较大,大部分工程只做到平面定位图,不符合建筑工程设计文件编制深度规定的有关要求。主要问题有:1.总平面图要有一定的范围。只有用地范围不够,要有场地四邻原有规划的道路、建筑物、构筑物,多数施工图只有用地范围内的布置图。2.保留原地形和地物。场地测量坐标网及测量标高,包括场地四邻的测量坐标(或定位尺寸),有些工程的总图设计往往无保留。3.竖向设计。往往只有标注建筑物的0.000设计标高的相对场地的测量标高数值,有的只有标注室内外高差数而已。结果是:(1)竖向设计
3、标高不符合规划部门的控制标高。(2)场地内与场地外围的城市道路标高不衔接,不合理。(3)场地及其道路的标高不利于排水。(4)场地内道路无设计标高,特别是交接处、建筑物的入口处,也无标注道路坡长、坡向、坡度以及地面的关键性标高,也无路面的设计断面。4.没土方工程平衡设计。盲目的竖向设计,往往会带来不必要的挖方或填方,增加造价,造成经济损失。5.总图设计没有必要的详图设计。比如道路横断面、路面结构,反映管线上下、左右尺寸关系的剖面图,以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图,场地的排水、场地内道路与城市道路的关系,给施工带来困难,也无法保证总图的合理性。6.消防车道宽度不满足
4、消防要求。消防车道距离高层建筑外墙小于 5米 ,不满足消防登高面要求。 二、建筑设计说明部分1.装饰做法光是文字说明表达不完整。最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚,少数能做到,多数工程还只是文字说明。总说明中占地面积一般都缺标注。2.门窗表。一般都有,但关键对一些组合窗,非标准窗表示不清楚,对组合窗及非标窗,应画出立面图,并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚,如组合窗面积过大,请注明要经有资质的门窗生产厂家设计方可,还有就是对门窗性能,如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。比如建筑物1-6层和七层及七层以上对
5、门窗气密性要求不一样(1-6层为3级,七层及以上为4级)。3.防火设计说明普遍存在问题。按建筑工程设计文件编制深度规定要求每层建筑平面中要注明防火分区面积和分区分隔位置示意图,宜单独成图,如为一个防火分区,可不注防火分区面积。4.有关“夏热冬冷地区”节能设计的说明,也普遍存在问题(居住建筑的节能设计):(1)外窗,特别东西窗缺保温隔热措施。(2)导热系数的主体部位值与平均值概念不清,把建筑主体部位的K值作为平均K值说明。(3)缺节能设计计算书及节能设计审查文件,造成节能设计不经济。5.幕墙工程。(包括玻璃幕墙、金属幕墙、石材幕墙等)及特殊的屋面工程,与其它特殊构造,对其设计、制作、安装等技术要
6、求未加说明。6.缺电梯(自动扶梯),选择及性能说明包括(功能、载重量、速度、停站数、提升高度等等)。7.墙体预留孔及楼板预留孔,管道井楼层的封堵方式等未说明。8.屋面防水等级未说明,或屋面具体做法不符合相应的防水等级要求。常见问题为:把屋面砼结构层作为一道防水设防,或卷材厚度不符合相应防水等级要求。9.有关民用建筑,建筑材料有害物质限量未说明。这一点建设部关于加强建筑工程室内环境质量管理工作的若干意见(建办质(2002)17号)文件及民用建筑工程室内环境污染控制规范GB50325-2001都有了明确规定,应加以说明。 三、建筑平面图1.底层平面常见的问题有:(1)缺指北针;(2)缺剖面图在底层
7、平面图上的位置表示;(3)缺散水坡在底层平面图上的表示;(4)缺标准墙斗或柱网细部尺寸;(5)缺标注承重墙、非承重墙上墙厚;(6)缺设变形缝的位置尺寸及其详图索引;(7)缺标注标高及房间名称;(8)缺地面伸缩缝;(9)缺标注最大允许设计活荷,如有地下室那么底层平面出应标注清楚;(10)缺主要建筑设备和固定家具的位置及相关做法索引,如卫生间的器具、雨水管、水池、橱柜、洗衣机位置等;(11)缺标注电梯、自动按需分配北规格、缺楼梯上下方向及其编号和索引;(12)缺主要结构和建筑构造部件的位置及尺寸标注和做法索引,如中庭、天窗、地沟、重要设备基础、各平台、夹层、人孔、阳台、雨篷、台阶、坡道、散水、明沟
8、等做法索引;(13)缺楼地面预留孔洞和通气管道、管线竖井、烟道、垃圾道等位置、尺寸和做法索引,以及墙体预留空调机孔的位置、尺寸及标高;(14)缺标注室外标高、各层标高、屋面标高;(15)缺标准车库的车位数的通行路线;(16)缺屋顶平面上有关女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊(分水线)变形缝、楼梯间水箱间、电梯机房间、屋面上人孔、检修梯等的详图索引号,及相应标高等;(17)对局部复杂的部位缺局部放大的平面图。 四、建筑立面图审查中的一些问题1.立面图与平面不一致。立面图两端无轴线编号,立面图除图名还需标比例。2.立面图外轮廓尺寸及主要结构和建筑构造的部位。如女儿墙顶、檐口、烟囱、雨篷、
9、阳台、栏杆、空调隔板、台阶、坡道、花坛、勒脚、门窗、幕墙、洞口、雨水立管、粉刷分格线条等以及关键控制标高的柱注都应表示清楚。而多数立面图只表示层高的标高。立面图上应该把平面图上、剖面图上未能表达清楚的标高和高度均标注清楚。3.在平面图上未能表示清楚的窗口位置。在立面图上也应该加以标注,但往往没表示。4.立面图上装饰材料名称、颜色在立面图上标注不全。特别是底层的台阶、雨篷、橱窗细部较为复杂的未能标注。也无标注构造索引。 五、剖面图审查中常见的问题1.剖面位置不是选择在层高不同、层数不同、内外空间比较复杂,具有代表性的部位。局部较复杂的建筑空间以及平面、立面表达不清楚的部位,也没有绘制局部的剖面图
10、。总之剖面图偏少。2.剖面图漏注墙、柱、轴线编号及相应尺寸,特别是厂房,其墙、柱、轴线之间的尺寸关系未标注清楚。3.剖切到或可见的主要结构和建筑构造部位。如室外地面、底层地坑、地沟、夹层、吊顶、屋架、天窗、女儿墙、台阶、坡道、散水等及其他装修等可见的内容没能完整的表示。4.高度尺寸标注不完整。一般只注外部尺寸及标高,而内部尺寸,如地沟深度、隔断、内窗、内洞口、平台、吊顶等平立面未能表达清楚的尺寸未表示。5.有些节点构造详图索引号在平面图上、立面图上表示不清楚。而应在剖面图上标注详图索引的,也未能标注。 六、构件安全与防火性能审查中常见的一些问题(一)楼梯1.梯段踏步级数。有出现违反不应超过18
11、步,亦不小于3步的规定,出入口平台下(梁下尺寸)不满足 2.0米 ,梯段净高不满足 2.2米 的规定。楼梯平台净宽不满足,应从扶手中心线标起,不小于梯段宽度,并不得小于 1.20米 。2.有儿童使用的建筑。楼梯梯井大于 0.2米 时,未设安全防护措施,住宅、托、幼建筑、中小学校及少年儿童专用活动场所、文化娱乐建筑、商业服务建筑、体育建筑、园林景观等允许儿童进入活动场所,楼梯竖向立杆间距大于 0.11米 ,不满足规范要求。3.需设防烟楼梯间的建筑。室外辅助防烟楼梯,在楼梯周围 2米 范围内的墙上开设窗洞口,不满足规范要求。4.封闭楼梯间及防烟楼梯间前室的内墙上。有开设其它门洞或封闭楼梯间门采用一
12、般胶合门板等,未采用乙级防火门或双向弹簧门(用于低层建筑)。5.需设封闭楼梯间的建筑的首层楼梯间。将走道和门厅等包括在楼梯间内形成扩大的封闭楼梯间,但未采用乙级防火门等防火措施与其它走道和房间隔开。6.儿童使用场合的栏杆防攀登的措施,不同程度存在问题。7.疏散门常见采用卷帘门,而不是采用向疏散方向开启的平开门。(二)电梯设计1.消防电梯的一些构造要求不满足。特别突出的问题是消防电梯井、机房与相邻其它电梯井、机房之间未采用耐火极限不低于2.00h的墙隔开,当在隔墙上开门时未按规定开设甲级防火门。此外常见消防电梯前室未按规定设消火栓。2.消防电梯井道底应考虑排水,但往往没设计排水设施和贮水的空间。
13、(三)建筑构配件1.防火墙设在转道附近时。内转角两侧墙上的门、窗、洞口之间的最近边缘水平距离不满足 4.00米 的要求,又没有采取相应的防火措施;还有紧靠防火墙两侧窗的水平距离满足不了 2米 的要求,又没有采取相应的防火措施。2.分别独立设置的电缆井、管道井、排烟道、排气道、垃圾道等竖向管道井、井壁上设检查门,其检查门未采用丙级防火门。3.阳台、外廊、室内回廊、上人屋面及室外楼梯等临空栏杆(栏板)、女儿墙等安全防护(包括高度、防攀登、防坠落和竖杆间距等)。经常会不满足规范要求(防护栏杆高度应从可踏面算起)。4.无直接对外开窗的卫生间需设排气道。并需设有进风口,设计时(住宅)往往缺排气道或进风口。(四)建筑无障碍设计内容涉及面广无障碍设计(在工程建筑强制性条文中)规定了:办公、科研建筑;商业服务建筑;文化、纪念建筑;观演、体育建筑;交通医疗建筑;学校、园林建筑;高层、中层住宅及公寓建筑等以及它们需设计无障碍设计的范围,各施工图存在问题较多。业主往往认为,我单位无残疾人员,不必作无障碍设计,有些设计人员一味迁就业主,不作无障碍设计,有的仅在入口处设计坡道,漏做无障碍厕所及电梯,针对这一问题,有待于设计人员和全社员提高认识,重视无障碍设计(如北京市就明文规定,建筑总说明中必须写明无障碍设计内容),以体现社会对残疾人的关怀和人性化设计。-精品word文档 值得下载 值得拥有-
