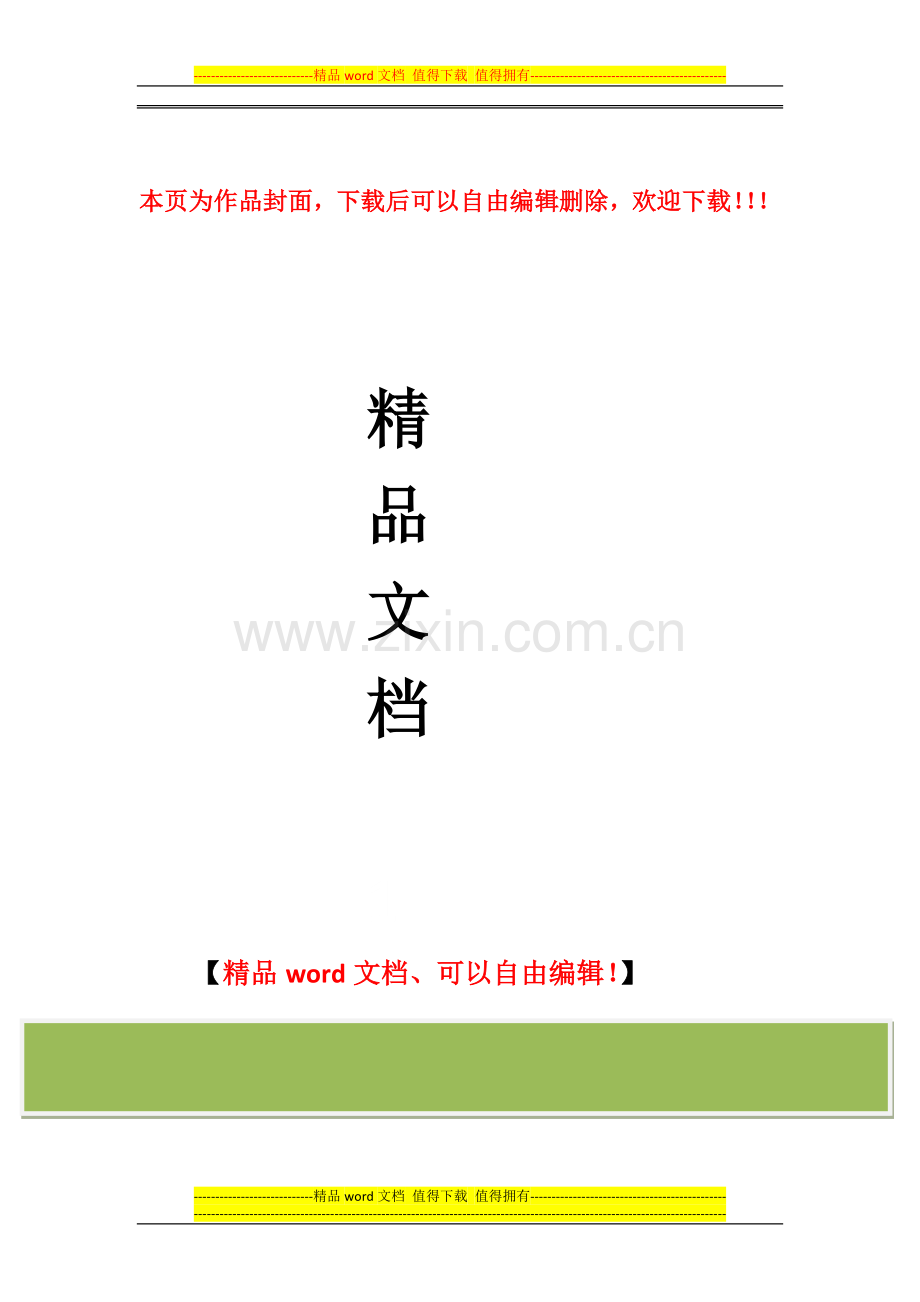

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！

精
品
文
档

1
【精品word文档、可以自由编辑！】

智能交通系统工程
基础施工规范

杭州海康威视系统技术有限公司

2012-8-28

目 录
1、立杆基础 3
2、道路监控立杆安装 4
3、窨井制作 5
4、线圈切割 5
5、线缆管道敷设 11
6、接地体安装 11
7、设备安装 13
8、线缆敷设 14
9、施工组织与施工纪律 15

1、立杆基础
A、 用途：把相机、补光灯固定在拍摄杆件上；
B、 基础结构、尺寸：如《详见杆件基础尺寸开挖规格对照表》所示；
C、 基础型号：所有需固定的相机、补光灯的杆型号确定；
D、 制作位置：根据现场勘测后的施工图纸，进行定位；
E、立杆基础的深度、宽度必须满足施工图纸要求，因现场条件不满足时应该保证立杆基础的体积设计相等。
1. 所以立杆基础与窨井之间的管道应有穿线管，且要求管道通畅，管道内应放置铁丝；
2. 基础钢板上钢筋按M20标准攻丝配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个；
3. 材料：4mm-8mm钢板、m20-m32螺纹钢、钢筋6mm、C25混凝土、2.5英寸PE管1-2根；
《详见杆件基础尺寸开挖规格对照表》
序号
立杆横臂
基础尺寸
备注
1
4m-5m
1×1×1.5 (m3)

2
6m-9m
1.2×1.2×2(m3)

3
10m-12m
1.5×1.5×2.1 (m3)

4
13m-15m
1.8×1.8×2.3 (m3)

注：当开挖深度无法达到要求时，可拓宽宽度，保证基础立方。

2、道路监控立杆安装
工程使用的原材料和器材必须符合招投标要求：
A、 供应厂商必须提供该项目该批产品的出厂质量合格证书；
B、 有符合国家现行的有关标准的各项质量检验资料；
C、 监控杆件必须有良好的接地加引线装置导入地下，其接地电阻满足项目技术要求；
D、 立杆安装时需要警示墩、绳子、撬杠、容锈器、扳手、铁刷、绑带、带挂钩、垫木、铅锤；
E、 选择合适的空地，一方面能够在该空地组装杆件，另一方面便于吊车把杆件移至立杆基础位置，并保证空中没有线缆等障碍物遮挡；
F、 杆件组立时各构件的组装应牢固、交叉处如有空隙者，应该装设有厚度的垫圈或垫板（但垫圈或垫板必须时铁制）
G、 螺栓的连接结构件，应该按照杆件的不同规格每根螺杆配置二个螺帽及平光垫和淡黄垫圈各一个。并且在安装过程中螺帽、平光垫、淡黄垫片与地笼底板不应有空隙；
H、 螺帽与螺杆的保护需要进行防锈处理，通常采用水泥浆覆盖；
I、 杆件水平方向由内向外、垂直方向由上向下；
J、 杆件结构倾斜度小于0.3%，其他杆件的具体安装位置根据现场实际情况参见施工图；
3、窨井制作
A、 窨井一般分为二种类型：大窨井用于设备机箱处及过街管道连接处用；小窨井用于设备杆件处及管道连接处窨井用；
B、 用途：方便线缆铺设及系统检测维修；
1. 基础结构、尺寸：先根据施工图纸，开挖手井，保证手井尺寸符合施工图纸要求（大窨井：600*600*450，小窨井500*300*350）。
2. 手井挖好后，将预制井放入基坑内，将管道敷设好，井四周做填实美化处理。
C、 窨井密封性能和防水性能要求良好；
D、 材料：沙石、水泥、复合材料井盖（窨井盖设置有公安专用标记的窨井盖，窨井盖材质采用符合相关标准的复合材料。）
5、线缆管道敷设
A． 管道布设：管道的敷设完全按施工图纸施工，管道用于连接手井、机柜、杆件，同时保护防止线缆损坏；
B． 管道路由：按《施工设计图》标注的类型和路由敷设明管、暗管；
C． 线缆埋地的沟槽尺寸：没有特殊要求及施工图纸的人行道为0.4×0.6米（宽×深），车行道为0.4×0.6米（宽×深），绿化带开挖为0.4×0.6米（宽×深），由特殊要求的按施工图纸施工；横穿马路的必须埋设钢管；
D． 开挖管道沟后把管道布设完成，需进行压实恢复处理，以防管道埋设后，受路面车辆碾压路基下沉使管道变形；
E． 线缆管密封好，防水性能良好、线缆管离地面应不小于0.3米、线缆管道管口应无毛刺和尖锐棱角；
F． 管道材料：人行道、绿化带内暗管敷设使用PVC管或PE管；车道（含非机动车道）使用镀锌管道；明管敷设最好使用镀锌钢管，
6、接地体安装
A．用途：前端设备安装于室外，易遭到雷电打击；前端设备的电源一般在现场就近取用，易受雷电波影响产生高压和浪涌电流；如果没有必要的防雷、避雷措施，前端设备的运行将得不到保障，有可能导致摄像主机等短期内大量损坏，使系统濒于崩溃。为了前端设备能可靠、长久地运行，摄像机杆、前端机箱及相应设备须接地，保证设备正常工作。防止外界电压危害人身安全和对设备的损害；
B、立杆采用整体接地。箱内电源安装电源避雷器，并且接地。

C．接地体结构、尺寸：如《接地体结构示意图》所示：
D．安装位置：按《施工设计图》标注接地体位置安装：
E．安装要求：
1.接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6倍:
2.接地体安装点下方应无任何管道、线缆经过：
3.接地体安装深度如《接地体安装示意图》所示:
4.接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻满足项目需求；
5.材料：2.5英寸钢管和30*5扁钢。
7、设备安装
7.1落地式机箱安装
A．首先将机柜下方的连接件拆下来，用膨胀螺栓先将连接件固定到基础上，连接件必须放置到基础正中间；
B、用镀锌螺丝或不锈钢螺丝将落地控制机箱固定机箱底座上，调整机柜水平、垂直，然后固定死，保证机箱安装平稳，美观。
C、连接件固定好后，直接把机柜固定到连接件上；
D．安装工具：电锤、发电机、活动扳手、榔头；
E、根据现场实际情况选择机箱大门启动方向、
7.2 悬挂式机箱安装
A．安装方式：通过机箱抱箍将控制机箱固定于指定立杆上：
B．安装工具:活动扳手、扶梯：
C．安装要求：
1. 根据现场实际情况选择机箱大门开启方向：
2.机箱底部应略高于立杆上腰形孔的位置：
3.机箱安装平整，无倾斜或左右不对称现象。
7.3设备安装
A．抓拍单元安装方式：抓拍单元安装于立杆挑臂上，抓拍单元的安装分为三个组件安装。分别是防护罩、万向节、抱箍（抱箍也也可以考虑使用U型槽的方式安装）。其中防护罩安装主要是遮阳罩与防护罩主体的安装，抱箍用于固定安装位置，万向节用于连接防护罩和杆件，通过M6不锈钢螺丝固定于指定类型的摄像机上：
B．安装工具：活动扳手或套筒扳手、扶梯或登高车：
C．补光灯安装方式:
1、按设备布局图要求的与抓拍单元的间距安装补光灯。使用抱箍或U型槽方式固定补光灯，用不锈钢M6螺母固定，在固定之前可以上下左右调整灯的角度。
2、补光灯的安装位置，每个车道的补光灯距离对应的抓拍摄像机5米以上（只卡口看清人脸方案），现场条件不满足的，尽量按照距离相机远的位置安装，并在调试过程中观察是否车牌爆掉。如果车牌爆掉需要把补光灯太高，把光斑对准车窗的位置，余光打到车牌上。
3、注意：高清频闪补光灯角度调整好之后务必固定好抱箍和补光灯之间的螺母以防止补光灯的角度发生变化。
8、线缆敷设
8.1 管道敷设
A．材料：
1.按需求《施工线缆材料统计表》要求的类型和数量准备线缆，且线缆外观无损伤，绝缘良好：
2、根据外部接线图，布设线圈手井到抱杆小机柜的馈线，并在手井内将线圈线和馈线进行连接，外部包裹防水胶带、绝缘胶带、防水胶带。布设的每根馈线都两头做好标记，线圈馈线预留到车检器位置，并按照标记一一接到车检器
3、根据外部接线图，布设机柜到抓拍单元的网线、电源线、485通讯线，连接到每个方向的抓拍单元；
8.2架空敷设
A．材料：
1．按需求《施工线缆材料统计表》要求的类型和数量准备线缆，且线缆外观无损伤，绝缘良好；
2、进行高空架敷设作业，是在电子警察或卡口点位进行施工；由于电子警察或卡口点位顶管有一定难度的情况下才采用架空方式；
3、钢缆：用于对整套飞线进行牵引，并采用每隔10-15cm进行铁环提拉，防止线缆飞线距离过长而导致的下垂。
4、红白反光套管：用于对飞线方向线缆进行保护，夜晚时通过其反光作用提示司机注意上空线缆。
5、限高标志牌：统一定做，根据交警大队给出的最高限高要求，在标志牌上注明“限高4.5M”。并且悬挂在线缆飞线过程中的最低点，提示往来司机注意上空线缆。
9、施工组织与施工纪律
严格按照施工规范和施工设计图纸施工；
合理安排工作，确保计划工期；
规范作业，穿好反光背心，做好安全隔离措施；
保持施工现场的整洁和秩序，及时清运渣土，有序摆放工具；
遇到工程问题，及时汇报上级；0万U豆体验卡
