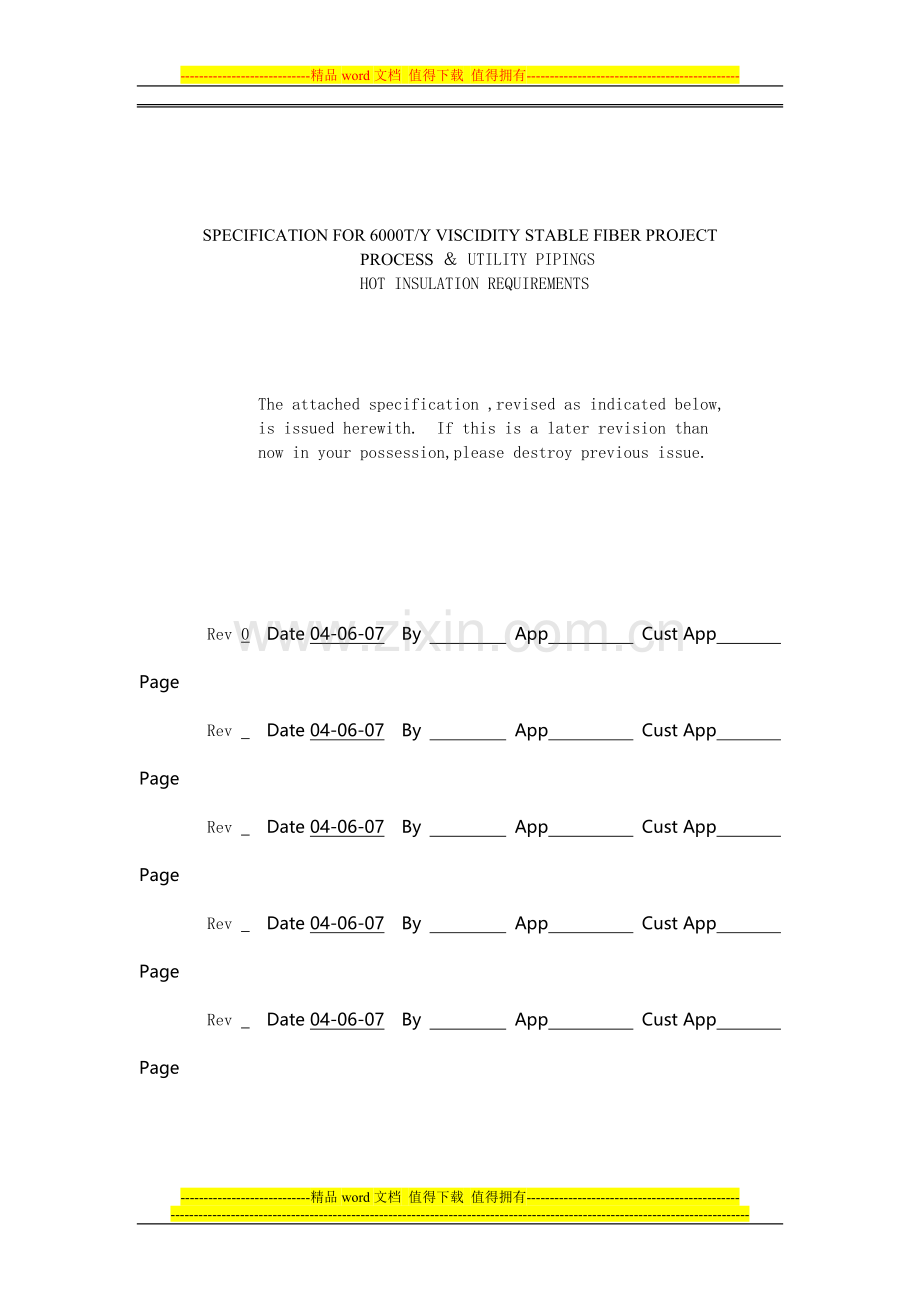

-精品word文档 值得下载 值得拥有- SPECIFICATION FOR 6000T/Y VISCIDITY STABLE FIBER PROJECTPROCESS UTILITY PIPINGSHOT INSULATION REQUIREMENTSThe attached specification ,revised as indicated below,is issued herewith. If this is a later revision thannow in your possession,please destroy previous issue.Rev 0 Date 04-06-07 By App Cust App PageRev Date 04-06-07 By App Cust App PageRev Date 04-06-07 By App Cust App PageRev Date 04-06-07 By App Cust App PageRev Date 04-06-07 By App Cust App PageNote:New issue Revised sheets only attachde Entire specification reissued 保 温 施 工 规 范 (附件2)1.0 适用范围本规定适用于管线、塔槽、及设备,其操作温度在60以上,650以下时外部热保温的材料以及使用方法.2.0 一般设计规范 2.1 塔槽、设备及管线的保温度依据厚度表决定之.需要热追踪的管线,除非施工图上有其它注明,否则其保温厚度仍然不变.当操作温度超出保温厚度表内所列温度时,保温的厚度及使用另须依照合约上的规定. 2.2 本规范内的保温材料,适用于操作温度在60至650之间.2.3 管线、塔槽或换热器,须先按“油漆施工规范”做好除锈油底漆工作.其表面如附有油脂、浮灰、污物或水汽湿气时,须处理干净后,始得保温. 2.4 管线、塔槽及设备操作温度在60至650之间,基于制程需要“温度控制”或为“保护现场工作人员的安全”,则需保温.2.5 泵浦和透平机除非需温度控制，否则不需保温。2.6 管线操作温度超过80时,必须在操作人员接近的区域作人员安全保温,安全保温的范围以不超过操作台6尺高或2尺宽的范围为原则.阀类、法兰、由任除非特别注明,否则不需做安全保温.保温设施要求的程度,在施工图中会有所指示,如果有其它实用的保护或遮蔽设施,能保护操作人员的安全,也可以用来代替安全保温.2.7 保温材料必须保持干燥,潮湿时不可用以施工,如果保温材料施工后受潮湿,必须拆除并更换干燥的保温材料.镀锌板在施工前必须特别注意保持干燥,以防止湿气停留于镀锌板的间距中.2.8 管线、塔槽或设备,须等试压合格后,才可进行保温.未作试压前，若俗先行保温，必须将所有焊口及螺丝露出来，待试压完事后再予以保温。2.9 保温材料放置时，避免接触不相似的材质，以免产生电化学腐蚀。 2.10直立塔槽壳顶与槽底操作温度有极明显差别，槽的下半部依槽底部的操作温度；槽的上半部依上下部的平均温度作保温处理。保温厚度在塔槽制造图中应详细注明。3.0 保温材料31 保温材料最高使用温度为500，所用材料为岩棉。 32 除了阀及管件外，保温之防水金属包覆（详见表3）必须使用0.8mm厚度，915mm宽平板镀锌板。 38 使用于塔槽之抗天候包覆（见表3）必须定0.8mm 厚度，915mm宽2440mm长之平板镀锌板。 39 除了不锈钢管以外，管线之保温固定线使用#20 BWG之镀锌钢线。保冷及不锈钢管之保温固定则使用#18 BWG之304SS不锈钢线。 310 塔槽柔圆粘状设备之保温层固定须依以下规定： 保温层之外径 AISI 304SS线或不锈钢带 600mm(含)以下 #16 BWG 线 及600mm以上 24 USS厚12.7mm宽之带 311 塔槽及圆柱状设备之耐候包覆固定依照下述规定： 安装型式及包覆外径 固定村质及尺寸 水平900mm以下 #24USS12.7mm 304不锈钢带 水平900mm（含）以上 #23 USS19mm 304不锈钢带 垂直，任何外径 #23 USS19mm 304不锈钢带 312 塔槽底部端板的保温强化必须使用#24 BWG16mm六角螺栓和915mm宽30480mm之镀锌带，保温钉承包商焊制。 313 直立式塔槽必须在图上标示钢支撑环（SUPPORT RING）该等支撑环一般中心距为2755mm，而宽度则较保温厚度少13mm。 314 镀锌类材质在任何温度时皆不得直接接触不锈钢表面。 4.0 管线保温4.1 通则411 当管线在机械流程图或公用流程图，管线编号目录，管线平面图及施工图上有保温标记时，这些管线必须做保温处理。如果以上表示有所冲突时，应以流程图为准，保温厚度应依照本规范内附的厚度表查照。 下列保温符，须在施工图上明白表示：(1)施工图上有IH符号的表示需要热保温，是为符合制程要求的保温。(2)施工图上有IS符号的是安全保温以保护操作人员免被灼伤。(3)施工图上有ST符号的是蒸气追踪和热保温。(4)施工图上有STT符号的是蒸气追踪管附传热水泥和热保温。(5)施工图上有ET符号的是电力追踪和热保温。 412 伸缩接头和旋转接头、滑阀、蒸汽祛水器、通气孔及漏水孔不需保温。 413 有管鞋的水平管仍需继续做保温，无管鞋直接跨在支架上的管线，在接触支架的管线底部，两边各切除4的保温包覆，使其管线能直接跨于支架上。 414 垂直或与水平面倾斜大于45的保温管线，每隔21尺必须要有保温支持耳。支持耳必须位于每一法兰之上方，且其位置要便于法兰螺栓的装卸。 415 为减少热量损失，法兰、阀均应加以保温。若纯系安全保温时，则除非有特别要求，法兰、阀及由任等不须做安全保温。 416 热追踪管线的保温必须包以比原管线尺寸较大的保温筒，以便包括追踪热管，且须有脚垫，以便连续保温。 42 保温施工细则 421 单层厚度的片段管线之保温，必须使其经线错开连接，并且每隔9寸以铁线捆绑。双层厚度管线之保温仍须使其内外层保温筒经线错开连接，同时必须使内层每段至少有二处以铁线捆绑，外层每隔9寸以铁线捆绑保护。保温施工必须注意使连接处紧密，并将所有缝隙以保温水泥填补。水平管线操作温度高于260时，必须每隔24尺间隔，以伸缩接头材料填塞于连接处周围，伸缩接头施工时其材料必须压密至最小厚度。 422 管线的管径若超过36寸时，依照塔槽的保温方法包覆。 423 2寸至12的弯头保温，须以成型保温弯头施工，其它尺寸则可选择成型保温弯头，或者以保温筒斜切组合。其它管件无论尺寸大小，皆以保温筒施工之。施工时须注意使连接处紧密，并涂以连接用水泥。 424 保温管线与法兰相接之处，须预留空间以备螺栓之装卸，避免损及保温筒。保温筒在此处必须整齐切割。 4. 2. 5 开车后如外表皮温度超过45，承包商无条件进行整改。 43 防水处理的细则 431 保温管线的直线部份在保温筒上需覆盖有镀锌板，镀锌板接头必须紧密，要有2寸重叠以便防止水气。平行管线方向之铝皮搭接处，每隔2寸用螺丝钉钉紧。 432 管件保温的终端，弯头及不规则形状的地方，需先涂一层防水乳胶在保温筒上，乳胶尚未干时，覆以玻璃纤维布，待表面干至不粘指头程度时，再涂以1/8厚的乳胶防水层于其上，且需涂得光滑。这种涂饰必须延伸至邻近管线防水护套下约2寸左右。在乳胶与管线护套间之接连处必须密封以防水气进入，干燥后乳胶防水层不可有气泡存在。 50 塔槽与设备保温施工细则 51 一般细则 511 塔槽及设备在机械及工用流程图上，有保温指示时就必须保温。保温厚度依据塔槽制造图规定或本规范的厚度表，如果两者有冲突，以塔槽制造图为准。 512 人孔盖、名牌、标志、检验规则牌、喷嘴、法兰和漏水孔除非有特别注明，否则一概不需保温。在保温和没保温的交接处须做防水的设施，可涂以高温防水剂。 513 热交换器的法兰不必保温，水道（CHANNEL）及水道盖间，仅在制造图标示时才须保温，保温与非保温法兰部份应保留足够的距离，以便螺栓装卸时不致损伤保温筒。此处的保温筒必须整齐切割。 514 直立式塔槽及筒状设备大约每隔12尺需有环状保温支持圈，此处由保温者负责制作。 515 直径小于36以下的塔槽及筒状设备，可依照管线保温。 52 保温规则 521 覆盖塔槽及设备上的保温材接缝必需错开。顶端和底端每隔12寸用铁线固定在支持圈上，所有接缝每隔12寸用铁线固定连续，每隔18寸用束带绑紧保温材。 522 顶端板保温必须将一块块的保温板缝合成顶端板的型状，使所有部份如同在塔槽壳板一样坚固安全，保温必须将顶部的浮圈以束带绑在塔槽切线上的束带，绑成星射状以固定保温板。在切线上束带的最大间隔是12寸。 523 槽底端板用保温板以铁线固定在保温支持圈上，此处由保温者负责制作。 524 泵浦和透平机若需要保温时，可用保温水泥或保温毯覆盖。 525 端板、泵浦、透平机及保温终止处，加强圈及其它不规则形状的地方，必须在保温材料铺上一层3/8寸厚的保温泥。 53 防水的施工细则 531 塔槽和热交换器的壳板，于保温材包覆完成后，必须直接加以镀锌板护套。 532 直立塔槽和设备，防水的镀锌铁皮必须支持在型夹上，镀锌铁皮每隔18必须以束带固定，且每两片相叠合处每隔2寸必须用螺丝钉钉紧，束带圈使用于每一条束带上以防止垂直运动。 533 横卧式的塔槽和筒状设备，在所有镀锌铁皮相搭接缝合处，每隔2寸必须用螺丝钉钉紧。 534 所有镀锌板相搭接缝合处，至少需重叠2寸以上。 535 顶端板、保温终止处、加强圈、帮浦、透平机和其它表面不规则形状之处，需先涂一层防水乳胶在保温筒上，乳胶尚未干时，覆以玻璃纤维布待表面干至不粘指头程度时，并需再涂以1/8寸厚的乳胶防水层于其上，且需涂得光滑。这种涂饰必须延伸至邻近防水护套下约2寸左右。在乳胶防水层与防水护套间的接连处必须密封，以防水气进入，干燥后乳胶防水层不可有气泡存在。 536 顶端板及端板和壳板交接处必须防水，方法与5.3.5即同。并加泄水环于顶端板与壳板的交接处，以及壳板的下端。此泄水环须延伸超过壳板上之铝护套至少3寸以上。泄水环必须接著坚固，以防湿气进入防水连接处。 537 底端板和裙内部不需防水设施。 TABLE 1HOT INSULATION THICKNESS FOR EQUIPMENT AND PIPING Nominal Thickness of Insulation mm InsulationClass(Hr/Year)7300 HR / YEAR6500 HR / YEARTemp.Range(Operating)60TO100101TO150151TO200201TO250251TO300301TO35060TO100101TO150151TO200201TO250251TO300301TO350Pipe Size3/4304050505065507575757575130505065757550757510010010014050657575100507575100100125240506575751007575100100100125240657575100100757510010010012535065751001001007510010010012512545065751001001251001001001251251505507575100100125100100111125125150650751001001251251001001251251501508657510012512515010010012515015017510657510012512515010010012515017517512Larger6575100125150150100125125150175175FLAT75125150175175200100150175200225225Note: Table based on rock wool insulation. If manufacturers standard thickness differs from the above thickness, use the next larger standard size.TABLE 2PERSONAL PROTECTIONNominal Thickness of Insulation mm (inch)InsulationClassTemperatureRange(F)70 to 149(140 to 300)150 to 204(301 to 400)205 to 316(401 to 600)317 to 427(601 to 800)428 to 538(801 to 1000)539 to 593(1001 to 1100)594 to 649(1101 to 1200)Pipe Size(NPS)25(1)25(1)25(1)25(1)25(1)25(1)25(1)25(1)25(1)25(1)25(1)25(1)25(1)25(1)25(1)25(1)25(1)25(1)40(1)40(1) 40(1) 40(1)40(1)40(1)40(1)40(1)40(1)40(1)40(1)50(2)50(2)50(2)50(2)50(2)50(2)50(2)50(2)50(2)65(2)65D(2D)65(2)65(2)65(2)65(2)65(2)65(2)75(3)75(3)75(3)75(3)75(3)75(3)75(3)90D(3D)90D(3D)90D(3D)75(3)75(3)90D(3D)90D(3D)90D(3D)100D(4D)100D(4D) 100D(4D) 100D(4D) 100D(4D)115D(4D)115D(4D) 115D(4D) 115D(4D)90D(3D)90D(3D)90D(3D)100D(4D)100D(4D)115D(4D) 115D(4D) 115D(4D) 115D(4D)125D(5D)125D(5D) 125D(5D) 125D(5D)140D(5D)90D(3D)100D(4D)100D(4D)115D(4D) 115D(4D)125D(5D)125D(5D)125D(5D)140D(5D) 140D(5D) 140D(5D) 140D(5D) 140D(5D)150D(6D)1/212346810121416182024Over 26 TO FlatNotes : 1. D=Double Layer Insulation, with thickness of each layer about half of total thickness.2. Table based on rock wool or perlite insulation .If manufacturers standard thickness differs the above thicknesses，use the next larger standard size.TABLE 3TYPE OF HOT SERVICE INSULATION VESSEL AND HEAT CXCHANGERInsulationlocationType of VesselOr EquipmentForm ofInsulationWeatherproofingVerticalshellVertical vesselup to 600mm O.DPipe coverHOT DIP GALVANIZE flat sheet 0.8mm#26 BS thickness,915mm widthVertical vesselover 600mm.O.DBlock (note 1)Corrugated HOT DIP GALVANIZE sheet#26 BS thickness,830mm width,2440mm lengthCorrugated depth 33m/mHorizontal vesselup to 600mm O.DPipe coverHOT DIP GALVANIZE flat sheet 0.8mm#26 BS thickness0.8mm,915mm widthHorizontal vesselover 600mm O.DBlock (note 1)up to 0.8mm thickness 0.8mm2440mm O.D.HOT DIP GALVANIZE flat sheet cver 0.8mm thickness2440mm O.D. VerticalVesselHeadsTop Heads(up to 760mm O.D.)Top Heads(over 760mm O.D.)Insulation BlanketBlock (note 1)HOT DIP GALVANIZE flat sheet#26 BS thickness ,915mm widthBottom Heads(with skirt)Insulation BlanketInsulation Cement and Weatherproofing MasticBottom Heads(except with skirt)Insulation Blanket#26 BS thickness,915mm widthHOT DIP GALVANIZE flat sheetHorizontalVesselHeat ExchangerHeadsBoth Heads (up to 760mm O.D.)Both Heads (over 760mm O.D.)Insulation BlanketBlock(note 1)HOT DIP GALVANIZE flat sheet#26 BS thickness0.8mm,915mm widthNote 1: 610mm O.D.to 760mm O.D.4 width curved block Type 1 760 mm O.D.to 1220 mm O.D.6 width curved block Type 2 1220 mm O.D.to 2440 mm O.D.6 width curved block Type 3 2440 mm O.D.to 3660 mm O.D.6 width curved block Type 4 Over 3660mm O.D. 6 width flat block -精品word文档 值得下载 值得拥有-
