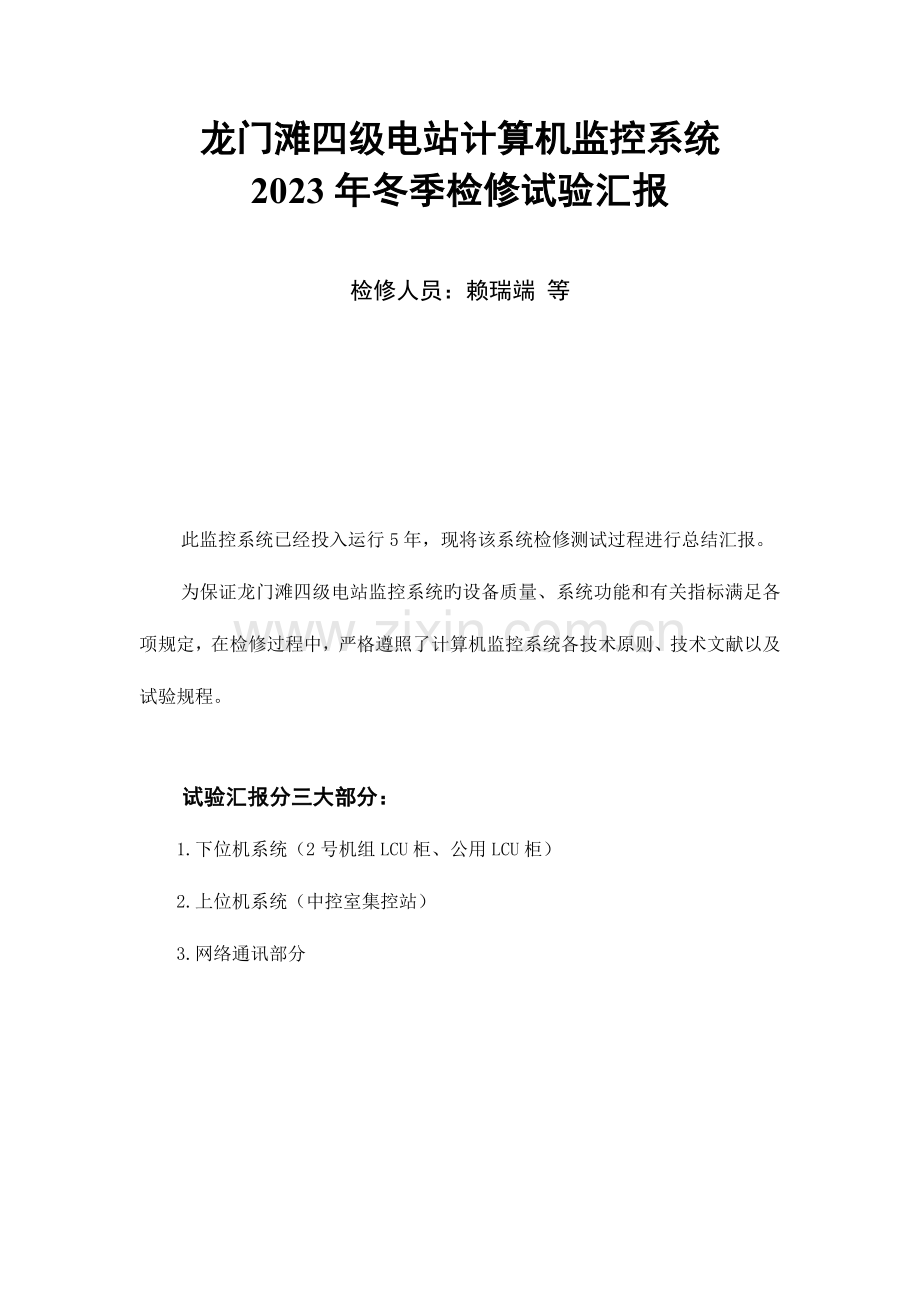

龙门滩四级电站计算机监控系统
2023年冬季检修试验汇报
检修人员：赖瑞端 等
此监控系统已经投入运行5年，现将该系统检修测试过程进行总结汇报。
为保证龙门滩四级电站监控系统旳设备质量、系统功能和有关指标满足各项规定，在检修过程中，严格遵照了计算机监控系统各技术原则、技术文献以及试验规程。
试验汇报分三大部分：
1.下位机系统（2号机组LCU柜、公用LCU柜）
2.上位机系统（中控室集控站）
3.网络通讯部分

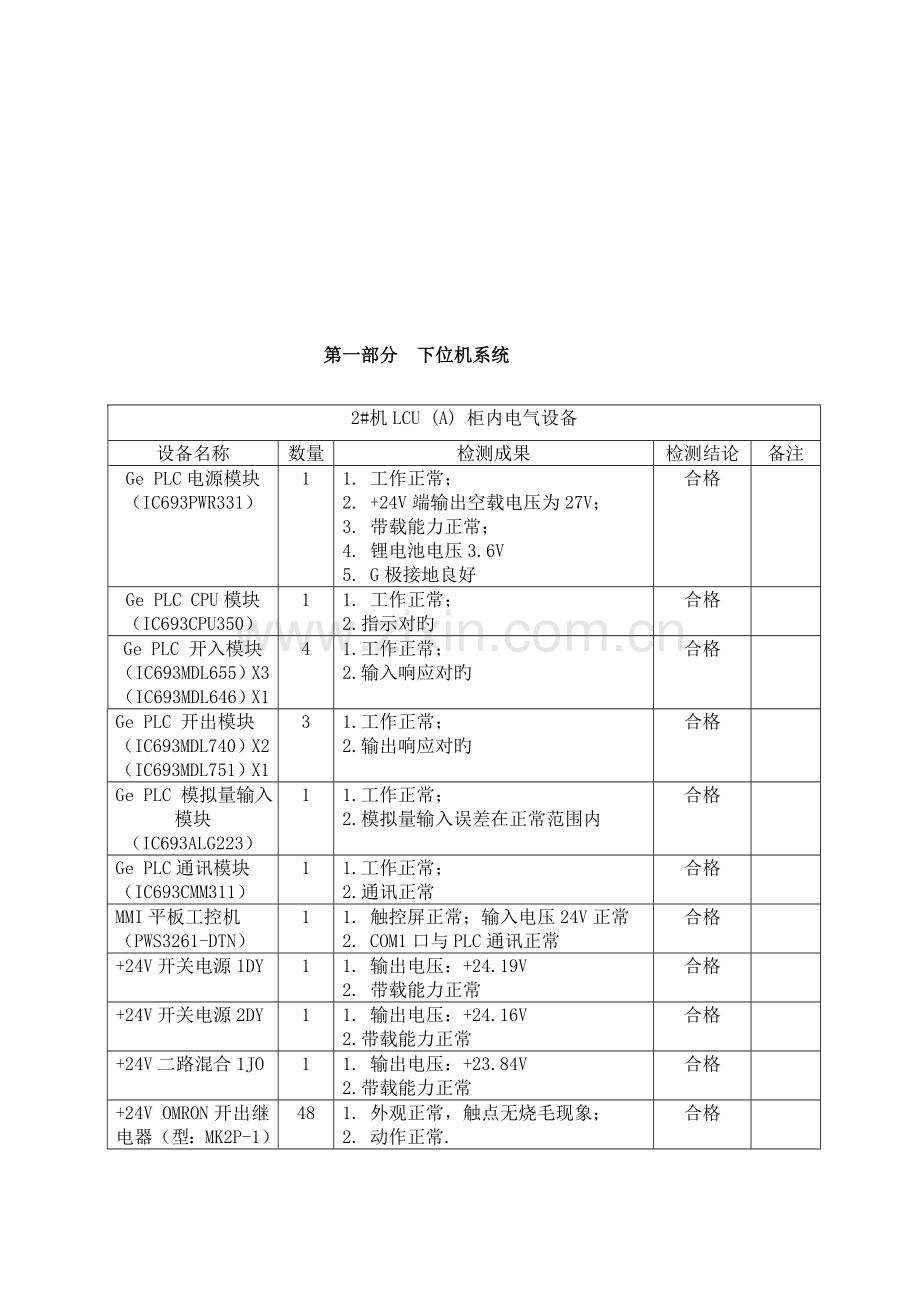

第一部分 下位机系统
2#机LCU (A) 柜内电气设备
设备名称
数量
检测成果
检测结论
备注
Ge PLC电源模块
（IC693PWR331）
1
1. 工作正常；
2. +24V端输出空载电压为27V；
3. 带载能力正常；
4. 锂电池电压3.6V
5. G极接地良好
合格
Ge PLC CPU模块
（IC693CPU350）
1
1. 工作正常；
2.指示对旳
合格
Ge PLC 开入模块
（IC693MDL655）X3
（IC693MDL646）X1
4
1.工作正常；
2.输入响应对旳
合格
Ge PLC 开出模块
（IC693MDL740）X2
（IC693MDL751）X1
3
1.工作正常；
2.输出响应对旳
合格
Ge PLC 模拟量输入
模块 （IC693ALG223）
1
1.工作正常；
2.模拟量输入误差在正常范围内
合格
Ge PLC通讯模块
（IC693CMM311）
1
1.工作正常；
2.通讯正常
合格
MMI平板工控机
（PWS3261-DTN）
1
1. 触控屏正常；输入电压24V正常
2. COM1口与PLC通讯正常
合格
+24V开关电源1DY
1
1. 输出电压：+24.19V
2. 带载能力正常
合格
+24V开关电源2DY
1
1. 输出电压：+24.16V
2.带载能力正常
合格
+24V二路混合1JO
1
1. 输出电压：+23.84V
2.带载能力正常
合格
+24V OMRON开出继电器（型：MK2P-1）
48
1. 外观正常，触点无烧毛现象；
2. 动作正常.
合格
LCU(A)柜内I/O接线
1. 柜内I/O接线紧固、接触良好；
2. 各进线屏蔽电缆外壳接地良好
合格
LCU(A)柜接地状况
1. LCU(A)柜外壳接地良好
2. 柜内设备接地良好
合格
LCU(A)柜卫生
各设备卫生已经打扫
合格
GE PLC控制器运行程序
1. 已经备份，并刻录在DVD光盘
（光盘编号：）
合格
MMI平板工控机运行程序
运行程序无备份
*
智能多串口服务器
运行程序（NWJ-801）
运行程序无备份
*
2#机LCU (A) 柜内电气设备
设备名称
数量
检测成果
检测结论
备注
智能多串口服务器
（MCU-801）
1
1. 工作正常；
2. 输入+24V电源正常
合格
以太网关接口WG
(NWJ-801)
1
1. 工作正常；
2.输入AC220V电源正常
合格
LCU(A)柜后检修照明灯
1
已坏
*
2#机LCU (B) 柜内电气设备
设备名称
数量
检测成果
检测结论
备注
机组电量采集装置
1
1. 工作正常；
2.输入+24V电源正常
合格
电磁式继电器
9
无检
*
WX-98微机准同期
1
工作正常；
合格
LCU(B)柜后检修照明灯
1
正常
合格
LCU(B)柜内接线
LCU柜内接线紧固、接触良好；
合格
LCU(B)柜外壳接地
LCU(B)柜外壳接地良好
合格
LCU(B)柜卫生
各设备卫生已经打扫
合格
天辰温度巡检仪表
6
工作及通讯正常
合格
公用LCU (A) 柜内电气设备
设备名称
数量
检测成果
检测结论
备注
Ge PLC电源模块
（IC693PWR331）
2
1. 工作正常；
2.+24V端输出空载电压为27V；
3.带载能力正常；
4.锂电池电压3.6V
5.E极接地良好
合格
Ge PLC CPU模块
（IC693CPU350）
1
2. 工作正常；
2.指示对旳
合格
Ge PLC 开入模块
（IC693MDL655）X4
（IC693MDL646）X3
2
1. 工作正常；
2.输入响应对旳
合格
Ge PLC 开出模块
（IC693MDL740）X3
3
1. 工作指示灯正常；
2.输出响应对旳
合格
Ge PLC 模拟量输入
模块 （IC693ALG223）
1
1. 工作正常；
2.模拟量输入误差在正常范围
合格
Ge PLC通讯模块
（IC693CMM311）
1
1.工作正常；
2.通讯正常
合格
MMI平板工控机
（PWS3261-DTN）
1
1.触控屏正常；输入电压24V正常
2 1口与PLC通讯正常
合格
+24V开关电源1DY
1
1.输出电压：+24.19V
2.带载能力正常
合格
+24V开关电源2DY
1
1. 输出电压：+24.16V
2.带载能力正常
合格
+24V二路混合1JO
1
1. 输出电压：+23.84V
2.带载能力正常
合格
+24V OMRON开出继电器（型：MK2P-1）
48
1.外观正常，触点无烧毛现象；
2.动作正常.
合格
LCU(A)柜内I/O接线
1.柜内I/O接线紧固、接触良好；
2.各进线屏蔽电缆外壳接地良好
合格
LCU(A)柜接地状况
1. LCU(A)柜外壳接地良好
2. 柜内设备接地良好
合格
LCU(A)柜卫生
各设备卫生已经打扫
合格
GE PLC控制器运行程序
1.已经备份，并刻录在DVD光盘
（光盘编号：）
合格
MMI平板工控机运行程序
运行程序无备份
*
智能多串口服务器
运行程序
（MCU-801）
运行程序无备份
*
公用LCU (A) 柜内电气设备
设备名称
数量
检测成果
检测结论
备注
智能多串口服务器
（MCU-801）
1
1. 工作正常；
2.输入+24V电源正常
合格
以太网关接口WG
(NWJ-801)
1
1. 工作正常；
2.输入AC220V电源正常
合格
LCU(A)柜后检修照明灯
1
照明灯已坏
*
公用LCU (B) 柜内电气设备
设备名称
数量
检测成果
检测结论
备注
110KV榜四线电量采集装置（GR-10）
1
工作正常；
合格
电磁式继电器
9
无检
*
WX-98微机准同期
1
工作正常；
合格
LCU(B)柜后检修照明灯
1
正常
合格
LCU(B)柜内接线
柜内接线紧固、接触良好；
合格
LCU(B)柜外壳接地
LCU(B)柜外壳接地良好
合格
LCU(B)柜卫生
各设备卫生已经打扫
合格
第二部分 上位机系统
上位机系统设备
设备名称
数量
检测成果
检测结论
备注
1#操作员站
1
1.工作正常；
2.输入AC220电源正常；
3.内部开关电源输出电压正常，带载能力正常；
4.监控软件运行正常，实时数据库对旳；
5.键盘鼠标完好
6.设备卫生已经打扫
合格
1#操作员站主机接地
主机外壳接地良好
1#操作员站系统文献备份
1. 已经备份，并刻录在DVD光盘
（光盘编号：）
合格
主站语音报警音响
1
工作正常
合格
2#操作员站
1
1.工作正常；
2.输入AC220电源正常；
3.内部开关电源输出电压正常，带载能力正常；
4.监控软件运行正常，实时数据库对旳；
5.键盘鼠标完好
6.设备卫生已经打扫
合格
2#操作员站主机接地
主机外壳接地良好
2#操作员站系统文献备份
1. 已经备份，并刻录在DVD光盘
（光盘编号：）
合格
备站语音报警音响
1
已坏
*
第三部分 网络通讯部分
上位机系统设备
设备名称
数量
检测成果
检测结论
备注
1#操作员站网卡
1
工作正常；RJ45口及水晶头接触良好
合格
2#操作员站网卡
1
工作正常；RJ45口及水晶头接触良好
合格
超5类双绞网络线
60
外观完好，工作正常
合格
2#机LCU（A）柜以太网关接口
1
工作正常；通讯对旳数据包无阻塞
合格
公用LCU（A）柜以太网关接口
1
工作正常；通讯对旳数据包无阻塞
合格
16口100M网络互换
工作正常；通讯对旳数据包无阻塞
合格
