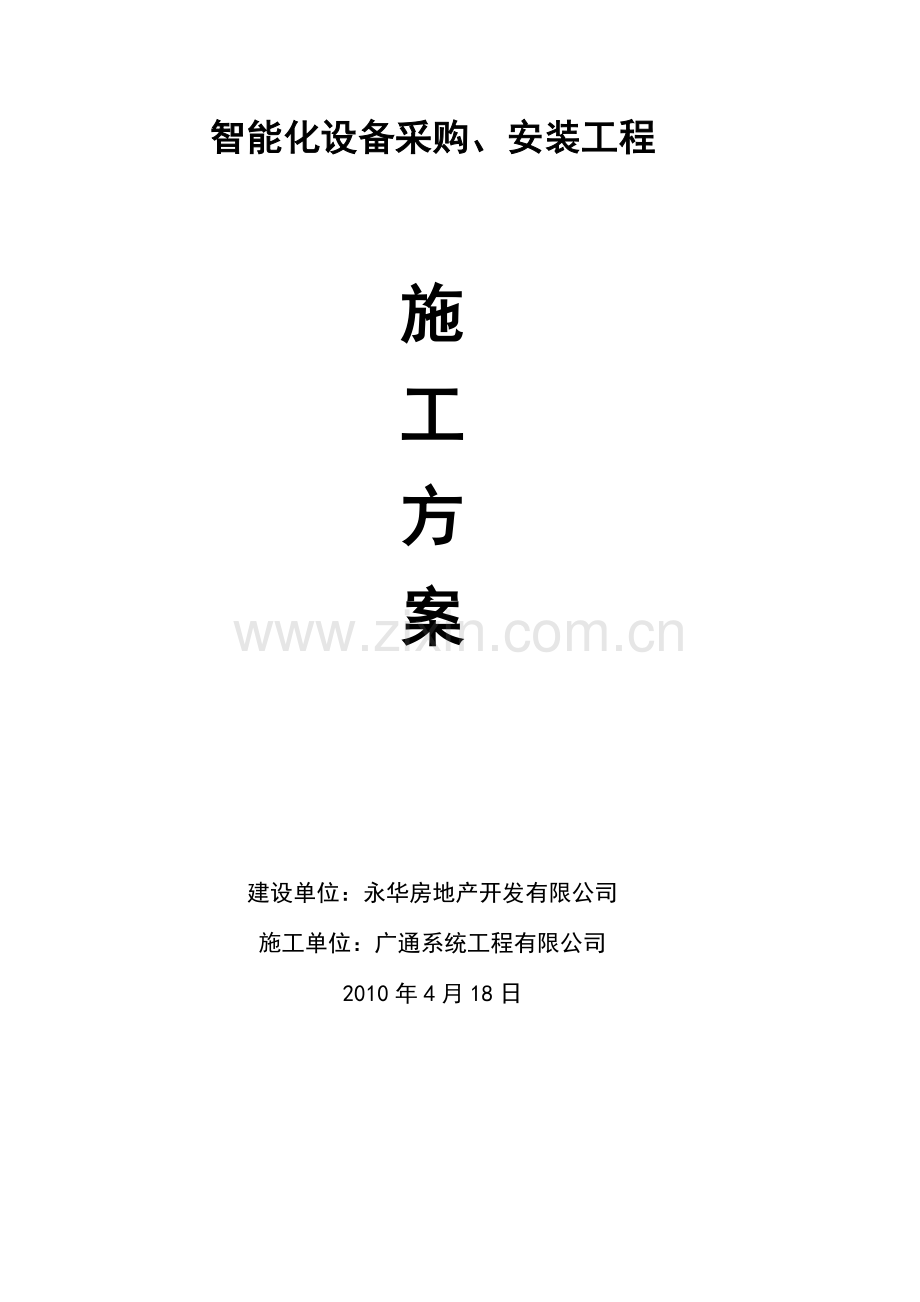

安全文明施工方案智能化设备采购、安装工程 施工方案建设单位：永华房地产开发有限公司施工单位：广通系统工程有限公司2010年4月18日目录第一章 施工组织部署41.1 工程准备阶段4第二章 工程实施阶段62.1 安装工程的合理划分62.2 施工过程的劳动力控制62.3 施工过程的计划控制72.4 施工过程的质量控制72.5 施工过程的档案资料控制82.6 工程调试、验收阶段82.6.1 对工程项目进行全面检查:92.7 工程中所需工机具92.8 电缆及线管敷设方法92.9 系统施工重点、难点及处理措施112.9.1 闭路电视监控系统112.9.2 门禁系统122.9.3 停车场管理系统：12电动挡车器功能特点132.10 系统设备安装前的检查162.10.1 安装环境的检查162.10.2 设备的检查162.10.3 线缆的检查162.10.4 防护目标的自身特点及放置情况。162.11 设备的安装要求172.11.1 监控系统172.12 调试方法192.12.1 监控系统192.12.2 门禁系统212.13 工程施工质量232.13.1 系统质量的主观评价242.13.2 系统质量的客观测试252.13.3 图纸资料的移交252.13.4 验收的标准262.13.5 验收依据：272.13.6 验收的步骤28第三章 安全文明施工措施333.1 安全施工333.1.1 安全保证措施333.1.2 仓储材料与设备安全管理343.1.3 成品保护措施343.1.4 防火措施353.2 文明施工363.3 环境保护措施36第一章 施工组织部署根据XXX项目智能化项目工程的规模、特点及总工期要求，分为四个阶段：工程准备阶段；工程实施阶段；工程调试验收阶段；工程配合使用阶段；每个阶段采用相应高效的管理方法，保证工作圆满完成。下面详述具体要求内容和要求。1.1 工程准备阶段技术准备以工程承包合同为依据，抓紧施工路线和施工图的会审工作。完善系统施工图和其他项目施工图的协调工作。同智能化项目工程的项目经理讨论，最终确定工程各子系统设备清单。以便前期工作安排和后期设备的定货和运输。在总体工程进度计划的指导下，编制系统工程进度总计划，月计划和现阶段的施工计划。编制系统总体施工方案和各设备系统的分项逐段施工方案。在现场经理及技术负责人主持下，各专业工程师向施工班组进行认真仔细的技术交底。施工班组在接受交底后，认真贯彻施工意图。设备、材料准备根据确定的设备与补充材料清单，进行定货采购。编制系统进口设备、国产设备和施工辅材到货计划。在甲方分配的场地搭建办公、加工、仓库等临时设施。编制施工作业人员配置计划表和施工器具计划表。现场准备办妥施工各项安排计划。办妥施工人员现时工作。 对施工人员进行严格的安全教育。认真检查施工器具的安全性和可靠性。在甲方分配的场地搭建现场加工的制作工场。第二章 工程实施阶段XXX项目智能化项目工程实施阶段，是整个工程项目管理的最重要阶段。该阶段的周期较长，而且工程施工内容大而全，无论从安装的量上及安装的时间要求上都是非常紧张的。我们将采用网络管理模式，来适应不同时期的工程内容，既要大面积全方位合理有序的交叉施工，又有各专业按照自己的施工顺序，按照流水模式施工。整个阶段是工程质量形成的发展阶段，是进行进度控制的关键，所以必须作好以下几个方面工作：2.1 安装工程的合理划分 按时间划分管道穿线阶段。设备安装阶段。各个子系统调试阶段。交工验收阶段。按工种划分线管、线槽安装。电线、电缆敷设。外围设备安装。机房设备安装。电线、电缆接驳。线路测试、设备调试2.2 施工过程的劳动力控制根据XXX项目智能化项目工程施工总节点要求，有计划地进行组织施工，并结合现场多变的实际情况，搞好现场调度平衡工作，作好每周协调，每日小安排，解决施工实际问题。2.3 施工过程的计划控制在XXX项目智能化项目工程施工的过程中，要对各个施工点进行分析，对照施工组织设计或专业施工方案，是否按计划实施，从工期进度、工程质量、安全、文明等各个方面去检查，做到一个月大检查，一周各专业自检，并定期召开专题分析会，做到计划落实，整改到人。2.4 施工过程的质量控制建立由项目经理领导，现场经理中间控制，质量员深入智能化项目工程施工现场检查，施工班组自检互检的质量管理体系，这是一个纵向的管理网络。建立一个由项目部管理的管线安装和各系统设备安装组成的横向质量管理网络。该管理网络的主要功能是协调。建立由项目经理，现场经理，质量员，各专业工程师组成的质量管理小组，全面推行标准化工作。建立一个高效，灵敏的质量信息反馈系统。质量员和各专业工程师是信息的中心，负责收集，整理和传递质量动态信息给执行经理和现场经理。项目执行经理和现场经理对异常情况信息迅速作出反应，并将新的指令传达给施工班组，调整施工部署，纠正偏差。质量管理小组的工作步骤如下：找出问题，分析原因；找出主要影响因素；拟订措施；认真执行措施；检查效果；总结经验，纳入标准；纠正偏差，转入下期循环。2.5 施工过程的档案资料控制 做好施工与资料的同步进行：XXX项目智能化项目工程施工与资料的同步，是工程质量的有力保证，工程资料是否及时、准确，是直接反映施工企业的技术力量和管理素质，必须做到施工到哪里，资料反映到哪里，上道工序为下道工序提供及时、准确的资料数据，并每月检查一次。 及时办理工程变更手续：从为用户着想，为用户服务为根本，积极配合业主所提出的各类设计变更而进行的各类修改工作，但要及时办理工程变更手续，修改以手续为见证，不得擅自修改工程中的一切内容，并在施工图中做好详细记录，为今后甲方检修提供依据。2.6 工程调试、验收阶段XXX项目智能化项目工程工程调试、验收阶段，是整个施工管理的关键阶段，通过线路和各专业设备的安装过程，工程施工已接近尾声，已取得了规模和成绩，但是不等于大事告成，还要通过调试、交工验收阶段来检验该工程的前面二个阶段是否管理的合理，是否有成效。同时，要根据测试、调试的情况，对达不到要求的地方进行整改。对特殊的子系统，甚至要进行模拟试运行。以保证智能化项目工程的质量。交工验收阶段虽然由于工程快结束，剩余的实物量、及要做的工作不太多了，但是这里要注意的是：往往前面二个阶段都通过我们管理，抓了工程质量、进度等，取得了成绩，而对交工验收阶段，认为工程结束了，该放松了，容易造成松懈情况，使工程不但收不了尾，而且造成业主无法开业，必须做到有始有终。对XXX项目智能化项目工程而言，调试、验收工作显得更加重要。需要认真做好下列工作：2.6.1 对工程项目进行全面检查:主要检查施工图纸和合同，逐项对照，进行工程实物量盘点，划出未完和遗留项目，以及存在的未处理问题，要列出清单，定出各专业收尾进度计划，制定收尾措施，限时完成，不留尾巴。2 .6.2整理、编制交(竣)工资料：及时整理、汇编工程交(竣)工资料，做到真实、及时，无遗留，为结算提供依据，为以后检查和检修提供依据.2.7 工程中所需工机具名称数量名称数量名称数量电锤2把老虎钳1把万用表1块钻头6X516X2斜口钳2把线槽钳2把梯子25米X2大十字刀2把钢锯1把地拖50米大一字刀2把卷尺1把锤子2把小十字刀2把墨线1个小一字刀2把油性黑/白笔2套介刀2把铅笔2个2.8 电缆及线管敷设方法电缆（线）敷设前，应做外观及导通检查，并用直流500伏兆欧表测量绝缘电阻,其电阻值不应小于5兆欧；当有特殊要求时，应符合有关的规定。线路应按最短途径集中敷设、横平竖直、整齐美观，不宜交叉。线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域，当无法避免时,应采取保护或屏蔽措施。线路不应敷设在影响操作，妨碍设备检修、运输和人行的位置。当线路周围环境温度超过65时，应采取隔热措施；处在有可能引起火灾的火源场所时，应当采取防火措施。线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。线路与绝热的工艺设备、管道绝热层表面之间的距离应大于200毫米,与其他工艺设备、管道表面之间的距离应大于150毫米。架空敷设的线路从户外进入室内时，应有防水措施。线路的终端接线处以及经过建筑物的伸缩缝和沉降缝处，应留有适当的余度。线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。补偿导线宜采用压接。同轴电缆及高频电缆应采用专用接头。敷设线路时，不宜在混凝土梁、柱上凿安装孔，在防腐蚀的厂房内不应破坏防腐层。线路敷设完毕，应进行校线及标号，并按第1条要求测量绝缘电阻。测量线路绝缘电阻时，必须将已连接上的仪表设备及元件断开。其余电缆线路及管线槽敷设方法按GB50168的有关要求执行。缆线一般应按下列要求敷设：1. 缆线的型号、规格应与设计规定相符；2. 缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤；3. 缆线两端贴有标签，应标明编号，标签书写应清晰、端正和正确；标签应选用不易损坏的材料；4. 缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.5-1.0m，工作区为10-30mm；光缆布放宜盘留，预留长度宜为3-5m，有特殊要求的应按设计要求预留长度。缆线终接的一般要求如下：1. 缆线标识内容正确；2. 缆线中间不允许有接头；3. 缆线终接处必须牢固，接触良好；4. 对绞电缆与插接件连接的线号、线位色标不得颠倒和错接。2.9 系统施工重点、难点及处理措施XXX项目智能化项目工程的设备具有体积小、数量多、与现场配合紧密的特点，因此，在项目实施过程中，保证设备不丢失、与现场环境协调是整个工作的重点。在设备保安方面，主要采取先布线，待安装区域弱电井门已经装好，天花已经固定、楼层有人值班等保安条件已经完善后，进行设备的安装。作为一个智能化项目工程，选择前端设备安装位置时，不但要考虑安保设备之间的联动关系，还需要考虑到设备与环境的协调统一。2.9.1 闭路电视监控系统对于闭路电视监控系统来说，施工的难点主要在于设备安装定位的问题。一般说来新建建筑物都具高装饰性特点，为保证系统前端摄像机等设备、特别是支架的安装工艺不能破坏整体建筑物装饰效果，故在系统前端设备安装方面，应考虑某些场所装饰性极强的特点，及时根据现场环境调整摄像机支架安装高度和安装方式。例如：吸顶安装方式、墙装安装方式等。同时在对定焦摄像机安装时还应充分考虑：安装高度对角度的影响，所以应根据视场监视的角度进行摄像机安装定位。摄像机的安装须考虑与环境光线的关系，勘测摄像机的安装位置，记录一天的光照度变化和夜间能提供的光照度情况，观察视场范围和图像质量，并在平面图上标记出摄像机及出线口的位置。大楼内的光照度基本稳定，对摄像机要求不高，对于大堂内的摄像机，由于其受外界阳光的影响较大，安装时主要考虑逆光问题，在位置选择上，不可正对大门，一般以45O角为宜，必要时应进行现场模拟实验，具体位置须带上摄像机及显示器现场测定。摄像机安装时须考虑与其他安保子系统探测器的联动关系，这些探测器包括：微波红外探测器（吸顶式、挂墙式）、紧急按钮、门禁点的等设备的安装位置，以提高摄像机的使用效率，特别是球型摄像机的效率。2.9.2 门禁系统读卡器与装修配合问题是设备安装的难点，门禁系统的编程与业主明确使用需求是系统调试的难点。读卡器的安装位置及安装方式与墙面装修关系紧密。门禁读卡器、出门按钮等设备必须与强电的开关等高，并且与墙面的颜色协调。门禁系统的编程与业主明确使用需求是系统调试的难点。业主必须提出具体门禁点的使用状况、使用人员等涉及到系统卡使用权限、电锁的工作时间表等信息的参数，而这些通常业主在确定这些参数过程中变动较大，从而影响了系统的开通时间，为此，我司在设备即将安装前，通知甲方进行上述工作。2.9.3 停车场管理系统：控制机箱：密封设计;防雨、防尘，表面采用室外粉喷涂处理，抗腐蚀、耐老化，适合室外环境使用，正常情况下十年不褪色。大面板门设计，方便打开检查及维护。具有多项新概念设计。IC卡读写系统：推荐系统采用MF-1卡，卡片有16个分区，可扩展 为门禁、考勤、收费、通道管理、巡更等一卡通系统。卡片保密性强，具有三重相互认证。在停车场系统中使用的感应距离为10公分。背景夜光系统: 背景夜光系统使控制机实现光电集成控制，夜间发光更明显，方便用户辨别使用。面板信号系统：通过面板提示灯红蓝之间的转换，可分辨电动挡车器、IC卡读写器、 数字式车辆检测器的工作状态是否正常。中英文信息显示屏（可选项）：中英文LED显示，安装在出入口控制机的正面，智能卡读写器的上方，以汉字形式显示停车时间、收费金额、卡上余额、卡的有效期等等，若系统不予入场或出场，则显示相关原因，明了直观。在空闲时显示时间日期、欢迎用语、或其他系统相关提示信息。 特点：1. 采用露天超高亮LED发光管，白天显示明了；2. 采用超载规模集成电路和高性能单片机，系统稳定，升级方便；3. 中英文滚动显示，内容丰富；4. 防雨式设计，确保全天候可靠运行；5. 外观设计新颖，系统分级运行且不影响系统整体性能；语音提示（可选项）：与中英文电子显示屏功能配套，以语音的形式同步进行提示，指导用户科学使用停车场。向车主报告停车时间、缴费金额及人性化语言（如“欢迎光临”、“一路顺风”）等，提高系统收缴费透明度。 对讲系统（可选项）：工作人员通过对讲系统提示、指导用户使用停车场，用户也可询问有关情况，方便两者之间的及时联系。自动出卡机（可选项）：用于临时停车者取卡进场。泊车者驾车至入口控制机前，数字车辆检测器自动检测车辆的存在，泊车者按键取卡（凭车取卡、一车一卡），泊车者取卡读卡入场。 自动吞卡机（可选项）：主要用于多口进出中央收费系统，在出口控制机内实现吞卡用。 电动挡车器功能特点具有双向自锁功能；电动挡车器在开、关到位时，外力不能使电动挡车器杆上升、下降。具有时间保护功能；当限位开关失效时，（线路断或磁敏开关损坏），通过精确设定的运行时间，使闸杆正好运行到终点时停止。具有软启动功能及过流、过热保护，有效保护电动挡车器的核心部位电机的正常运转。 具有感应和按钮控制等多种方式。其主要组成部分：机箱：结构坚实牢固，做防雨水和喷溅水保护，外壳可以用特制的钥匙方便地打开和拆下。 闸杆：采用铝合金材料的八角杆，杆体内加了整条的加强筋，质量可靠。而一般闸杆只在两端填充一小段木头以增加其强度，在闸杆大于4米时和风力较大时，闸杆有断裂的可能性。电动机：电机和减速机构一体化设计，结构紧凑、免皮带传动，免维护，终身保修。传动部分：四连杆平衡设计，确保闸杆运行轻快、平稳、输入功率小，防止人为抬杆和压杆，将外部作用力通过传动机构巧妙御载到机箱上。电子控制部分：霍尔开关、机械行程开关，结构缓冲顶位三重控制。由主控制器（控制盒）、集成在减速机上的限位开关、遥控器等组成，并具有可以连接三联按钮或其他控制设备实行开、停、关控制的远程控制接口。自动电动挡车器的品种及规格齐全，能满足各种环境与场合的需要，其种类按车流量分标准型和快速型；按方向又有左右之分；按闸杆形状分有直杆型、曲杆型、折叠杆型和栅栏型。同时用户还可选配遥控装置、红外线检测保护装置或地感检测保护装置、IC卡智能停车场管理系统等配置。推荐的规格见下表：环境温度： -10+45（标准型） -25+40（低温型）环境湿度：相对湿度90%，且不凝露电源电压：AC220V10% 50Hz电机功率：250W杆 长： 6米起杆时间：6秒（杆长4.5米）/3秒（杆长4.5米）表面处理：喷塑适用场所:小区、路口、停车场2.9.3.1 车辆检测器工作电源AC22OV功 率2.5W频率范围20KHZ170KHZ灵 敏 度三级可调响应时间100ms环境补偿自动漂移补偿线圈电感80-300微亨（包含连接线）存储条件-4085 相对湿度90%外形尺寸112*74*38mm(含安装座)工作条件-4065 相对湿度55m为宜，室外云台安装高度以3.510m为宜。总之，在摄像机的安装过程中，做到以下几点：安装位置的确定要求尽可能的达到最佳监视角度及监视重点；摄像机支架的安装要求：和周边环境协调、美观，垂直无偏差且牢固；摄像机电源的安装要求：周边通风良好，牢固，电源线良好的绝缘且套管保护，尽量就近隐蔽安装（有些安装于防护罩内）；摄像机（带云台）的安装要求：和支架、防护罩有机地连为一体，安装固；线缆的安装要求：视频线的焊接（或冷压）应符合相关工艺要求，无虚焊、漏焊（冷压要稳固，不松动），电源线和控制线线头应焊锡处理连接到接线端子，同时检查摄像机相应的设置及线缆的标识是否完整。4、监控室设备的安装机柜设备如硬盘录像机等固定安装在机柜上，不松动，设备之间应留适当间隔以通风散热；各视频线、控制线、电源线应牢固连接到相应接线端子，各线缆标识清楚正确，绑扎条理；控制台设备如控制键盘等要求线缆的连接牢固、不松动，设备摆放合理，操作方便。2.11.2门禁系统读卡机和开门按钮等装置要特别注意防电磁干扰，如照明开关、计算机等干扰源。读卡机安装位置应离开强电源30cm以上，并用屏蔽线缆良好接地。门禁控制器的安装要考虑到控制器和读卡机间的距离，以50m以内为宜，需要更远的传输距离时，应采取技术措施，但一般不要超过100m。选择电锁的电源线时要考虑到远距离传输带来的信号衰减。感应式读卡器的安装，距地高度应不大于l.5m。系统现场控制箱安装位置应具备良好的防潮、防尘、防腐蚀性能，使其在无特殊通风除湿设施的配线间（弱电竖井）内长期正常工作。明装式读卡器应具有良好的密封性及机械强度。读卡器应安装在便于调试、维修的地方。 读卡器安装要遵循其特定的安装要求。电磁门锁应安装位置具备有良好的防潮防腐性能，并具有足够的机械强度。2.12 调试方法2.12.1 监控系统1、摄像机视频输出调试监视范围的调试通过调整视场角来调整监视的角度，选择合适的光圈相对孔径、景深、来改善所摄画面的质量。监视场角的选择原则：摄像机成像的位置（摄像器件）是固定的，而成像面尺寸的大小也由摄像期间的确定而固定下来。选择摄像机镜头的尺寸时，一般均要与所选用摄像机器件的成像面的尺寸相对应。当无法配套时，也只能将大尺寸的镜头用于小尺寸摄像器件的摄像机上。若反过来使用，则会因一部分景物的光束被镜头所遮挡，而使成像器件的成像面没有被充分利用，即会使成像面的实际尺寸被缩小。光圈的相对孔径的调整原则：光圈的作用有两个。第一，将距离主光轴较远的光束挡住，这样可以提高成像的清晰度。第二，控制穿过镜头的光通量大小，以满足摄像器件成像面上所需的合适的照度，从而达到控制暴光量的目的。设镜头的有效进光孔径为D，则光圈相对孔径等于镜头的有效孔径与镜头焦距执比。该指标表示了物镜的集光能力。相对孔径越大，通过的光越多。暴光量等于光圈相对孔径的平方。光圈指数（F）=f/D，即等于光圈相对孔径的倒数，即在实际调试时选择合适的F值即可。景深的调整原则：光学镜头对应的空间距离就称为该镜头的成像的景深。通常与光圈大小、焦距长短、物距远近有关。光圈大小：在镜头焦距、物距不变的条件下，光圈系数越大，景深范围越大，反之越小。焦距长短：在光圈系数、物距不变的条件下，镜头焦距f越大，景深就越小。物距远近：在镜头焦距、光圈系数不变的条件下，物距越大，景深越大，反之越小。镜头的焦距、聚焦的调整：对于手动聚焦镜头，采用特写聚焦的方式进行调整。即把镜头的焦距拉长（向“T”方向变化），即把要拍摄的主体景物推到最大，出现特写镜头，在此情况下调节聚焦直到图像的细节最清晰（称为特写对焦）。完成上述调整后，在镜头焦距做任何变化的情况下，都能保证图像始终是清晰的。当然，对于具有自动聚焦功能的镜头，就无须这种操作了。对于球机而言，可以给多个给重要监视区域设置预制位的方式，来增加监视区域，减少盲区。对于监视大堂进门处的摄像机，主要考虑逆光条件下的摄像机的安装位置的选择，调试时，选择在室内外光线对比最强的时间，在现场进行模拟调试，以确定最终安装位置。2、中控室设备的调试监视器的调试通过调试达到减少输入视频的显示色彩与实际物体的视差。矩阵及键盘的调试主要完成视频的字符输入、主控及分控键盘的操作权限、操作者在各个键盘上的操作权限、矩阵各个通讯口的设置、球机预制位的设置、视频信号在各个监视器上切换及宏显示方式等。硬盘录像机的调试完成对硬盘录像机上各个视频的录像模式进行设定。录像模式包括：视频报警、定时录像、手动/自动录像、报警录像等。2.12.2 门禁系统1、电控锁的调试电锁端的驱动电压，当电压大不到电锁允许的电压范围时，应检查并调整输出电缆或直流电源的输出电压。门在自然关闭下，电锁是否能够正常顺利的工作。如：电插锁能否顺利插入锁舌，否则调整两者的安装位置。测试电锁所带门磁是否能够工作正常，能否正确反映门的状态。2、读卡器的调试读卡距离的调试：从正面读卡，测试读卡距离是否达到读卡器产品所标的距离，如果达不到时，检查读卡器端的电源电压是否合乎要求，并检查读卡器的安装部位是否有金属物体干扰电磁场波形，影响其读卡距离。指示灯颜色的统一。通常将读卡器指示灯在通电未读卡状态下的颜色调整为红色，以便将来的维护及检修。3、出门按钮的调试测试按钮是否接线统一，通常统一将出门按钮的常开触头作为其输出信号接入门禁控制器，以便将来业主维护。检查是否能够正常开门。4、控制主机及管理软件的调试功能调试：主要调试通讯回路的设置及其通讯速率、IC卡的通行级别、持卡人的录入、各个控制器所管理的门禁点的工作模式（如：单开门、群控）、门禁点的工作时间表等。信息处理能力的调试：主要包括报警信息的打印、存储、操作者记录、门禁信息的输出、历史记录查询、电子地图等功能的调试。系统设备安装前的检查:安装施工条件：提供临时库房，以存放和保管设备。夜间有足够的施工照明。安装环境的检查:土建和预埋件完工。电力电缆和通讯电缆布设完毕。设备的检查：设备开包检查外形完整，内外表面层完好；设备通电检查，无异常情况。线缆的检查：线缆的布放是否符合设计要求；线缆的通断检查；线缆的短路检查；线缆接地检查；线缆的标识应正确。所有勘察内容均应作详细记录。设备安装区域要求土建及装修完毕，并具备必要的保安措施。2.13 工程施工质量系统的工程施工质量应按施工要求进行验收，检查的项目和内容应符合下表的规定。项目内容抽查百分数（%）摄像机1、设置位置，视野范围2、安装质量3、镜头、防护套、支承装置、云台安装质量与紧固情况10-15（10台以下摄像机至少验收1-2台）4、通电试验100监视器1、安装位置2、设置条件3、通电试验100控制设备1、安装质量2、遥控内容与切换路数3、通电试验100其它设备1、安装位置与安装质量2、通电试验100控制台与机架1、安装垂直水平度2、设备安装位置3、布线质量4、穿孔、连接处接触情况5、开关、按钮灵活情况6、通电情况100电（光）缆敷设1、敷设与布线2、电缆排列位置，布放和绑扎质量3、地沟、走道支铁吊架的安装质量4、埋设深度及架设质量5、焊接及插接头安装质量6、接线盒接线质量30接地1、接地材料2、接地线焊接质量3、接地电阻1002.13.1 系统质量的主观评价1、系统质量的主观评价应符合下列规定：图像质量的主观评价可采用五级损伤制评定；五级损伤制评分分级应符合下表的规定：图像质量损伤的主观评价评分分级图像上不觉察有损伤或干扰存在5图像上有可觉察的损伤或干扰，但并不令人讨厌4图像上有明显的损伤或干扰，令人感到讨厌3图像上损伤或干扰较严重，令人相当讨厌2图像上损伤或干扰极严重，不能观看1图像质量的主观评价项目应按下表的规定：项目损伤的主观评价现象随机信噪比噪波，即“雪花干扰”单项干扰图像中纵、斜、人字形或波浪状的条纹，即“网纹”电源干扰图像中上下移动的黑白间置的水平横条，即“黑白滚道”脉冲干扰图像中不规则的闪烁、黑白麻点或“跳动”2、系统质量的主观评价方法和要求应符合下列规定：主观评价应在摄像机标准照度下进行。主观评价应采用符合国家标准的监视器、黑白电视监视器的水平清晰度应高于400线；彩色电视监控器的水平清晰度应高于270线。观看距离应为荧光屏面高度的6倍，光线柔和。评价人员不应少于五名，并应包括专业人员和非专业人员。评价人员应独立评价打分，取算术平均值为评价结果。各主观评价项目的得分值均不应低于4分。2.13.2 系统质量的客观测试系统的质量客观测试应在摄像机标准照度下进行，测试所用的仪器应有计量合格证书。系统清晰度、灰度可用综合测试卡进行抽测，抽查数不宜小于10。当对主观评价的分级有争议时，可用仪器对系统的随机信噪比及各种信号的干扰进行测试，其指标应符合规定。2.13.3 图纸资料的移交在系统的工程竣工验收前，应按下列内容编制竣工验收文件一式三份交甲方，其中一份由建设单位签收盖章后，退还施工单位存档。工程说明；系统图；线槽、管道布线图；设备配置图；设备连接系统图；设备概要说明书；设备器材一览表；主观评价表；客观测试表；施工质量验收记录。竣工验收文件应保证质量，做到内容齐全、标记详细、记录清楚、数据准确、互相对应。系统工程验收合格后，验收小组应签署验收证书。2.13.4 验收的标准序号检测项目技术性能要求1系统控制设备功能a、控制设备对云台、镜头等前端设备的控制应平衡、准确可靠b、硬盘录像机应具有单路调动，任意切换显示功能c、系统的程序及可编程功能应准确可靠d、图像显示方式的控制应具有多、单画面转换和手动、自动切换功能e、字符显示应准确无误，无抖动，具有编制，记忆功能2摄像机监视有效范围覆盖设计要求中应被监控区域3系统图像质量的主观评价按五级损伤制评定，图像质量应不低于4级4图像记录功能系统的录像设备，应能保留发生警情时的图像信号。回放图像质量应不低于3级；回放报警图像质量应不低于3.5级5图像分辨力a、黑白电视系统图像水平分辨力应400线b、彩色电视系统图像水平分辨力应270线c、回放图像水平分辨力应220线d、用于图像复核的图象应能分辨出人物面部特征6亮度鉴别等级应不低于8级7视频信号幅度系统的各路视频信号，在监视器输入端的电平值应为1Vp-p3dBVBS（其中对应行同步信号为0.3Vp-p,色同频信号为0.3Vp-p）8探测区与摄像机视场联动关系摄像机视场应能有效覆盖探测器的探测区域；应能有效记录现场图象9矩阵切换器视频丢失报警功能视频信号丢失时，系统应立即报警10系统多画面显示图像质量要求系统多画面图象应饱满，图像分割及轮廓清晰，无明显缺陷；图象稳定，无明显跳动、扭曲和滚动；无令人讨厌的亮度失真；无明显偏色；无明显干扰和令人讨厌的损伤。画面分割器产生的字符应清晰、无明显抖动备注2.13.5 验收依据：对安全防范系统工程的系统性能和指标检测和验收，应依据的现行国家标准和规范有：1. GB/T50314 智能建筑设计标准2. GB50116 火灾自动报警系统施工及验收规范3. GB50198 民用闭路监视电视系统工程技术规范4. GB7401 彩色电视图像质量主观评价方法5. GA/T 75 安全防范工程程序与要求6. GA/T 74 安全防范系统通用图形符号对某些特殊功能的建筑，如银行、金融、文博等风险等级和防护级别高的建筑，应执行公安部门相关的技术安全防范规定。本规范可作参考。2.13.6 验收的步骤安排甲方相关项目经理进行工程验收工作。在工程调试期间与有关设计单位，甲方的物业管理部作出妥善安排，以便调试工作顺利进行。安排有关工程交收工作。在保持期间与物业管理人员协调，使缺陷修改工作能得以顺利进行。安排有关培训甲方的员工。一、楼宇对讲系统检测3.4.1 选呼功能检测。楼宇入口处的主机应能正确选呼任一分机，并能听到口铃声。3.4.2 通话功能检测：用楼宇入口处的主机对任一分机选呼后，应能实施双工通话，话音清晰，不应出现振鸣现象。3.4.3 电控开锁功能检测：应可在分机上实施电控开锁。3.4.4 可视对讲系统所传输的视频信号应清晰，应能实现对访客的识别。3.4.5 本联网型的小区楼宇对
