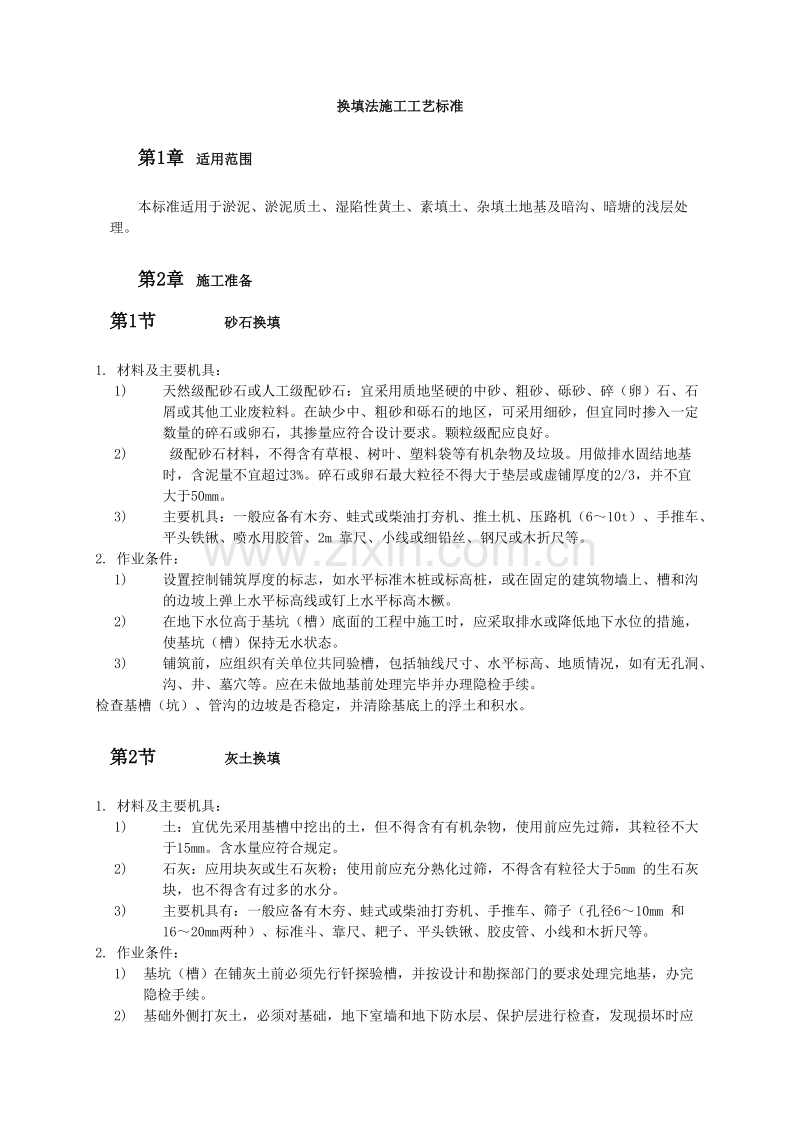

换填法施工工艺标准
第1章 适用范围
本标准适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘的浅层处理。
第2章 施工准备
第1节 砂石换填
1. 材料及主要机具：
1) 天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑或其他工业废粒料。在缺少中、粗砂和砾石的地区，可采用细砂，但宜同时掺入一定数量的碎石或卵石，其掺量应符合设计要求。颗粒级配应良好。
2) 级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。用做排水固结地基时，含泥量不宜超过3%。碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于50mm。
3) 主要机具：一般应备有木夯、蛙式或柴油打夯机、推土机、压路机（6～10t）、手推车、平头铁锹、喷水用胶管、2m 靠尺、小线或细铅丝、钢尺或木折尺等。
2. 作业条件：
1) 设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。
2) 在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。
3) 铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。应在未做地基前处理完毕并办理隐检手续。
检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。
第2节 灰土换填
1. 材料及主要机具：
1) 土：宜优先采用基槽中挖出的土，但不得含有有机杂物，使用前应先过筛，其粒径不大于15mm。含水量应符合规定。
2) 石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不得含有粒径大于5mm 的生石灰块，也不得含有过多的水分。
3) 主要机具有：一般应备有木夯、蛙式或柴油打夯机、手推车、筛子（孔径6～10mm 和16～20mm两种）、标准斗、靠尺、耙子、平头铁锹、胶皮管、小线和木折尺等。
2. 作业条件：
1) 基坑（槽）在铺灰土前必须先行钎探验槽，并按设计和勘探部门的要求处理完地基，办完隐检手续。
2) 基础外侧打灰土，必须对基础，地下室墙和地下防水层、保护层进行检查，发现损坏时应及时修补处理，办完隐检手续。现浇的混凝土基础墙、地梁等均应达到规定的强度，不得碰坏损伤混凝土。

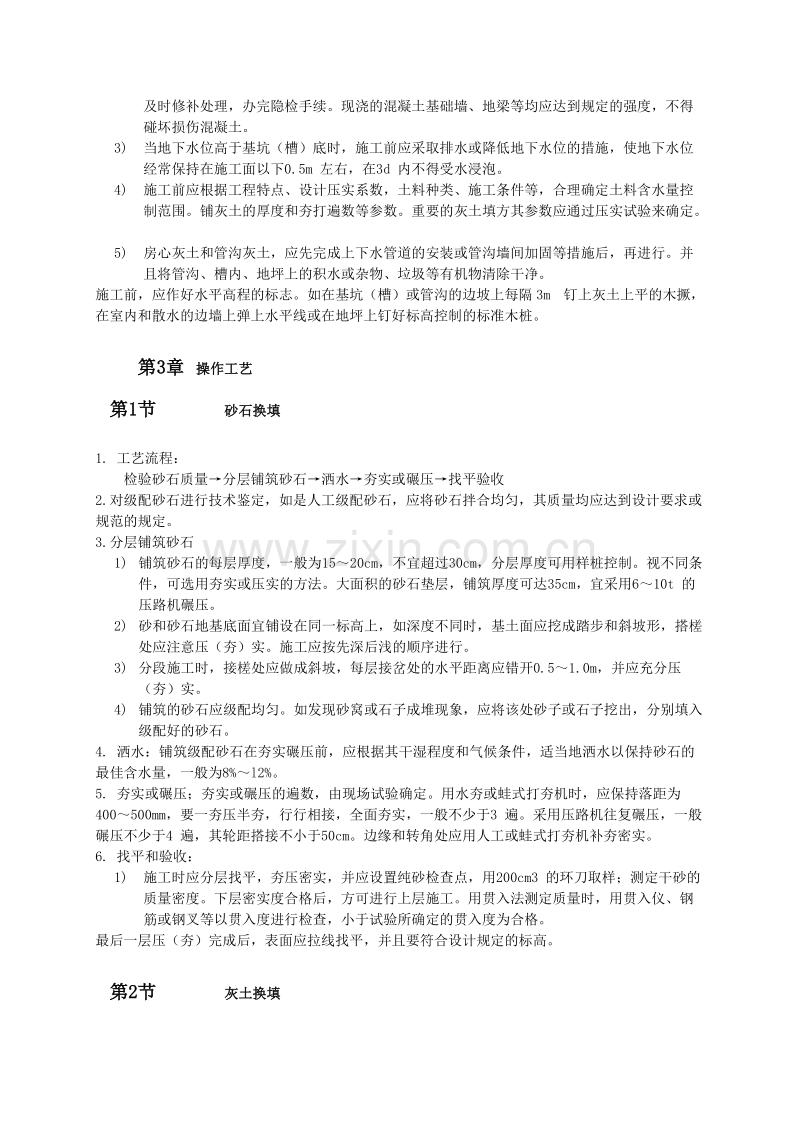

3) 当地下水位高于基坑（槽）底时，施工前应采取排水或降低地下水位的措施，使地下水位经常保持在施工面以下0.5m 左右，在3d 内不得受水浸泡。
4) 施工前应根据工程特点、设计压实系数，土料种类、施工条件等，合理确定土料含水量控制范围。铺灰土的厚度和夯打遍数等参数。重要的灰土填方其参数应通过压实试验来确定。
5) 房心灰土和管沟灰土，应先完成上下水管道的安装或管沟墙间加固等措施后，再进行。并且将管沟、槽内、地坪上的积水或杂物、垃圾等有机物清除干净。
施工前，应作好水平高程的标志。如在基坑（槽）或管沟的边坡上每隔3m 钉上灰土上平的木撅，在室内和散水的边墙上弹上水平线或在地坪上钉好标高控制的标准木桩。
第3章 操作工艺
第1节 砂石换填
1. 工艺流程：
检验砂石质量→分层铺筑砂石→洒水→夯实或碾压→找平验收
2.对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。
3.分层铺筑砂石
1) 铺筑砂石的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。大面积的砂石垫层，铺筑厚度可达35cm，宜采用6～10t 的压路机碾压。
2) 砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。
3) 分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5～1.0m，并应充分压（夯）实。
4) 铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。
4. 洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%～l2%。
5. 夯实或碾压；夯实或碾压的遍数，由现场试验确定。用水夯或蛙式打夯机时，应保持落距为400～500mm，要一夯压半夯，行行相接，全面夯实，一般不少于3 遍。采用压路机往复碾压，一般碾压不少于4 遍，其轮距搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。
6. 找平和验收：
1) 施工时应分层找平，夯压密实，并应设置纯砂检查点，用200cm3 的环刀取样；测定干砂的质量密度。下层密实度合格后，方可进行上层施工。用贯入法测定质量时，用贯入仪、钢筋或钢叉等以贯入度进行检查，小于试验所确定的贯入度为合格。
最后一层压（夯）完成后，表面应拉线找平，并且要符合设计规定的标高。
第2节 灰土换填
1.工艺流程：
检验土料和石灰粉的质量并过筛→灰土拌合→槽底清理→分层铺灰土→夯打密实→找平验收
2. 首先检查土料种类和质量以及石灰材料的质量是否符合标准的要求；然后分别过筛。如果是块灰闷制的熟石灰，要用6～10mm 的筛子过筛，是生石灰粉可直接使用；土料要用16～20mm 筛子过筛，均应确保粒径的要求。
3. 灰土拌合：灰土的配合比应用体积比，除设计有特殊要求外，一般为2∶8 或3∶7。基础垫层灰土必须过标准斗，严格控制配合比。拌合时必须均匀一致，至少翻拌两次，拌合好的灰土颜色应一致。
4. 灰土施工时，应适当控制含水量。工地检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜。如土料水分过大或不足时，应晾干或洒水润湿。
5.基坑（槽）底或基土表面应清理干净。特别是槽边掉下的虚土，风吹入的树叶、木屑纸片、塑料袋等垃圾杂物。
6. 分层铺灰土：每层的灰土铺摊厚度，可根据不同的施工方法，按表2-l 选用。

各层铺摊后均应用木耙找平，与坑（槽）边壁上的木撅或地坪上的标准木桩对应检查。
7. 夯打密实：夯打（压）的遍数应根据设计要求的干土质量密度或现场试验确定，一般不少于三遍。人工打夯应一夯压半夯，夯夯相接，行行相接，纵横交叉。
8. 灰土分段施工时，不得在墙角、柱基及承重窗间墙下接槎，上下两层灰土的接槎距离不得小于500mm。
9.灰土回填每层夯（压）实后，应根据规范规定进行环刀取样，测出灰土的质量密度，达到设计要求时，才能进行上一层灰土的铺摊。用贯入度仪检查灰土质量时，应先进行现场试验以确定贯入度的具体要求。环刀取土的压实系数用dy 鉴定，一般为0.93～0.95；也可按照表2-2 的规定执行。

10. 找平与验收：灰土最上一层完成后，应拉线或用靠尺检查标高和平整度，超高处用铁锹铲平；低洼处应及时补打灰土。
11. 雨、冬期施工：
1) 基坑（槽）或管沟灰土回填应连续进行，尽快完成。施工中应防止地面水流入槽坑内，以免边坡塌方或基上遭到破坏。
2) 雨天施工时，应采取防雨或排水措施。刚打完毕或尚未夯实的灰土，如遭雨淋浸泡，则应将积水及松软灰土除去，并重新补填新灰土夯实，受浸湿的灰土应在晾干后，再夯打密实。
冬期打灰土的土料，不得含有冻土块，要做到随筛、随拌、随打、随盖，认真执行留、接搓和分层夯实的规定。在土壤松散时可允许洒盐水。气温在-10℃以下时，不宜施工。并且要有冬施方案。
第4章 质量标准
第1节 砂石换填

第2节 灰土换填

第5章 成品保护
第1节 砂石换填
1. 回填砂石时，应注意保护好现场轴线桩、标准高程桩，防止碰撞位移，并应经常复测。
2. 地基范围内不应留有孔洞。完工后如无技术措施，不得在影响其稳定的区域内进行挖掘工程。
3.施工中必须保证边坡稳定，防止边坡坍塌。
4.夜间施工时，应合理安排施工顺序，配备足够的照明设施；防止级配砂石不准或铺筑超厚。
5. 级配砂石成活后，应连续进行上部施工；否则应适当经常洒水润湿。
第2节 灰土换填
1. 施工时应注意妥善保护定位桩、轴线桩，防止碰撞位移，并应经常复测。
2. 对基础、基础墙或地下防水层、保护层以及从基础墙伸出的各种管线，均应妥善保护，防止回填灰土时碰撞或损坏。
3. 夜间施工时，应合理安排施工顺序，要配备有足够的照明设施，防止铺填超厚或配合比错误。
灰土地基打完后，应及时进行基础的施工和地坪面层的施工，否则应临时遮盖，防止日洒雨淋。
第6章 注意事项
第1节 砂石换填
1. 大面积下沉：主要是未按质量要求施工，分层铺筑过厚、碾压遍数不够、洒水不足等。要严格执行操作工艺的要求。
2. 局部下沉：边缘和转角处夯打不实，留接槎没按规定搭接和夯实。对边角处的夯打不得遗漏。
3. 级配不良：应配专人及时处理砂窝、石堆等问题，做到砂石级配良好。
4. 在地下水位以下的砂石地基，其最下层的铺筑厚度可适当增加50mm。
5. 密实度不符合要求：坚持分层检查砂石地基的质量。每层的纯砂检查点的干砂质量密度。必须符合规定，否则不能进行上一层的砂石施工。
6. 砂石垫层厚度不宜小于100mm；冻结的天然砂石不得使用。
第2节 灰土换填
1. 未按要求测定干土的质量密度：灰土回填施工时，切记每层灰土夯实后都得测定干土的质量密度，符合要求后，才能铺摊上层的灰土。并且在试验报告中，注明土料种类、配合比、试验日期、层数（步数）、结论、试验人员签字等。密实度末达到设计要求的部位，均应有处理方法和复验结果。
2. 留、接槎不符合规定：灰土施工时严格执行留接槎的规定。当灰土基础标高不同时，应作成阶梯形，上下层的灰土接槎距离不得小于500mm。接槎的槎子应垂直切齐。
3. 生石灰块熟化不良：没有认真过筛，颗粒过大，造成颗粒遇水熟化体积膨胀，会将上层垫层、基础拱裂。夯必认真对待熟石灰的过筛要求。
4. 灰土配合比不准确：土料和熟石灰没有认真过标准斗，或将石灰粉花洒在土的表面，拌合也不均匀，均会造成灰土地基软硬不一致，干土质量密度也相差过大。应认真做好计量工作。
5. 房心灰土表面平整偏差过大，致使地面混凝土垫层过厚或过薄，造成地面开裂、空鼓。认真检查灰土表面的标高及平整度。
6. 雨、冬期不宜做灰土工程，适当考虑修改设计。否则应编好分项雨季、冬期施工方案；施工时严格执行施工方案中的技术措施，防止造成灰土水泡、冻胀等质量返工事故。
第7章 质量记录
第1节 砂石换填
1) 施工现场的工程地质勘察报告。
2) 地基钎探记录
3) 地基隐蔽验收记录。
4) 砂石的试验报告。
第2节 灰土换填
1) 施工区域内建筑场地的工程地质勘察报告。
2) 地基钎探记录。
3) 地基隐蔽验收记录。
4) 灰土的试验报告。
