UPVC排水塑料管施工及灌水试验工法

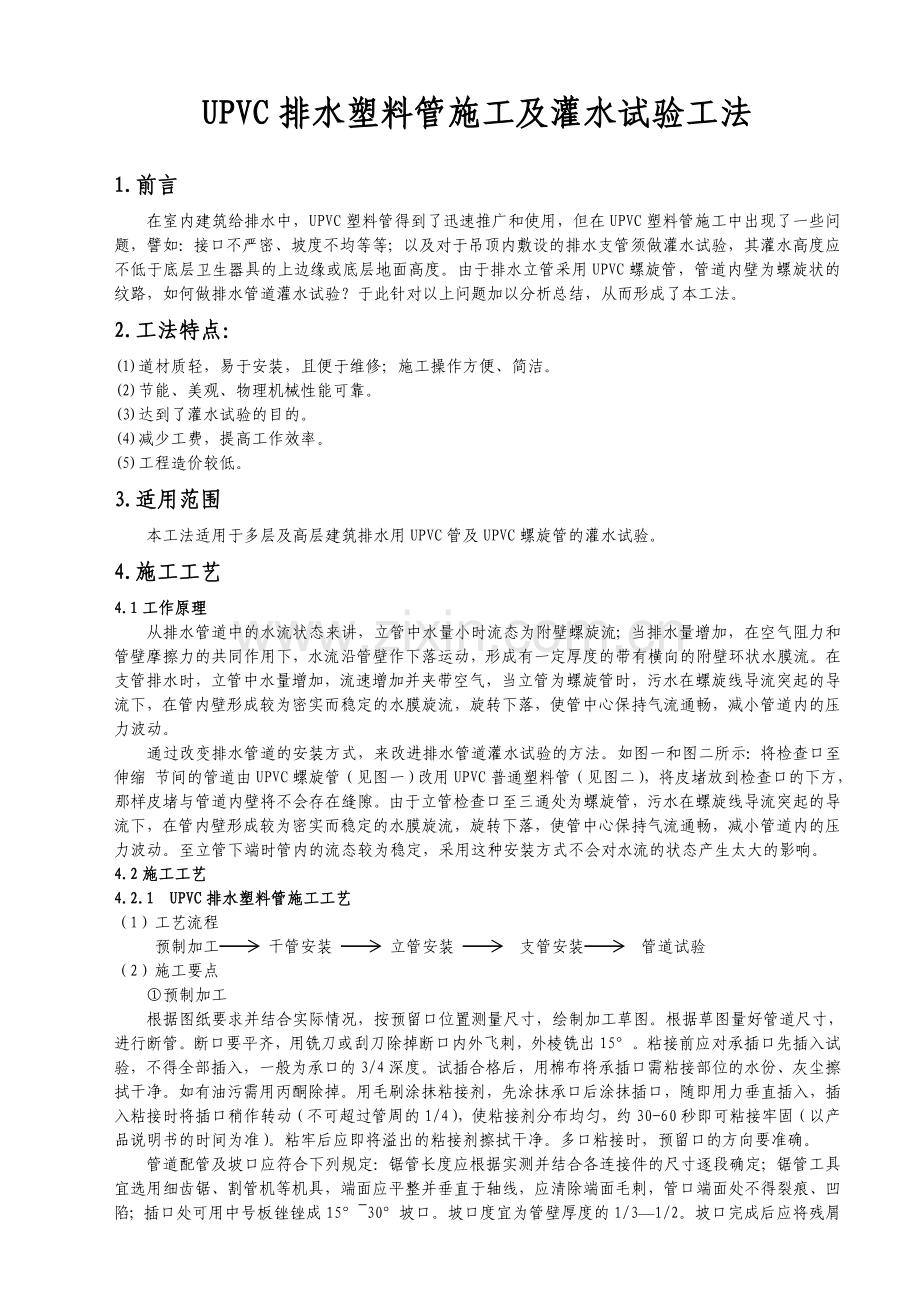

1.前言
在室内建筑给排水中，UPVC塑料管得到了迅速推广和使用，但在UPVC塑料管施工中出现了一些问题，譬如：接口不严密、坡度不均等等；以及对于吊顶内敷设的排水支管须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。由于排水立管采用UPVC螺旋管，管道内壁为螺旋状的纹路，如何做排水管道灌水试验？于此针对以上问题加以分析总结，从而形成了本工法。
2.工法特点：
(1)道材质轻，易于安装，且便于维修；施工操作方便、简洁。
(2)节能、美观、物理机械性能可靠。
(3)达到了灌水试验的目的。
(4)减少工费，提高工作效率。
(5)工程造价较低。
3.适用范围
本工法适用于多层及高层建筑排水用UPVC管及UPVC螺旋管的灌水试验。
4.施工工艺
4.1工作原理
从排水管道中的水流状态来讲，立管中水量小时流态为附壁螺旋流；当排水量增加，在空气阻力和管壁摩擦力的共同作用下，水流沿管壁作下落运动，形成有一定厚度的带有横向的附壁环状水膜流。在支管排水时，立管中水量增加，流速增加并夹带空气，当立管为螺旋管时，污水在螺旋线导流突起的导流下，在管内壁形成较为密实而稳定的水膜旋流，旋转下落，使管中心保持气流通畅，减小管道内的压力波动。

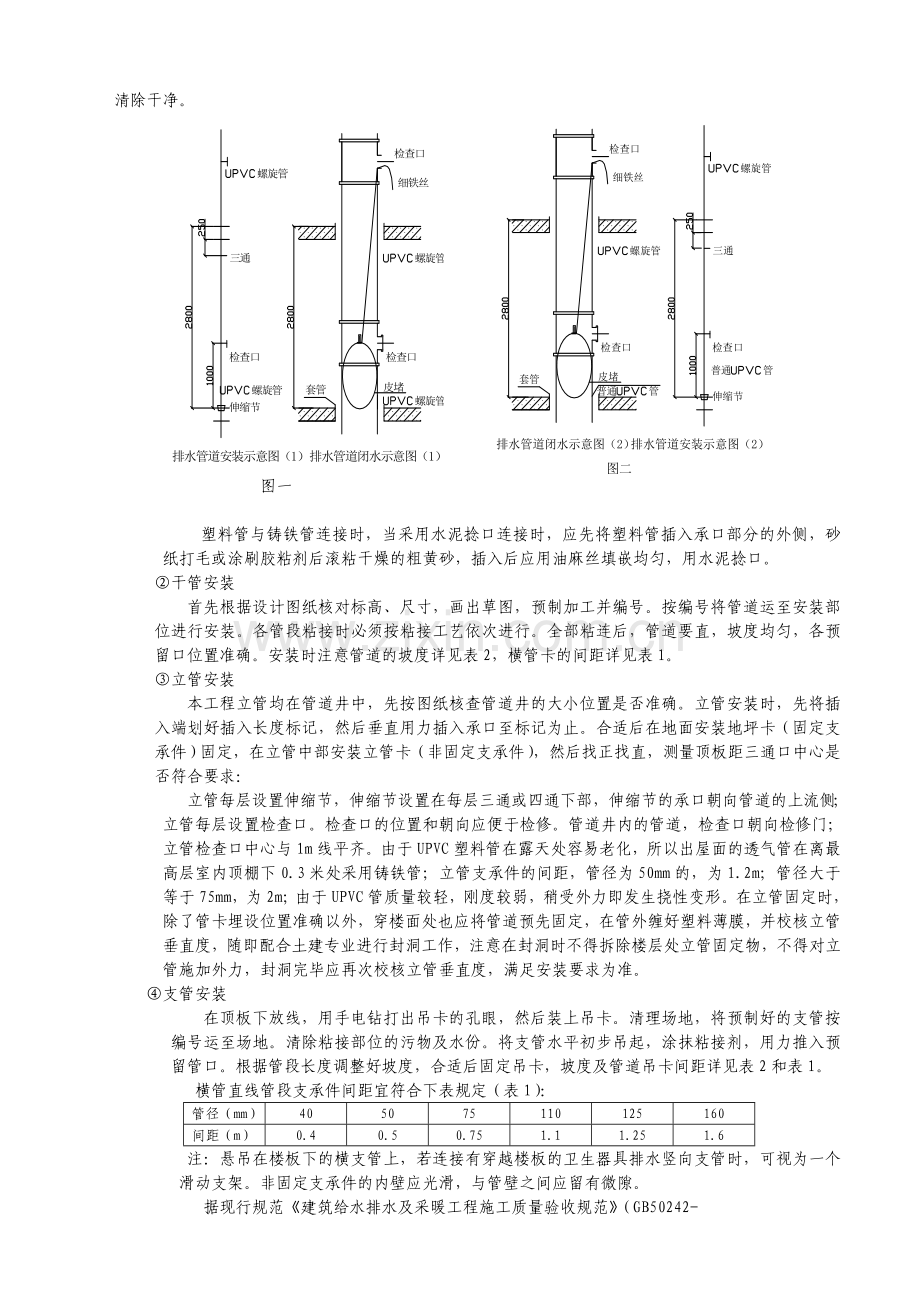

通过改变排水管道的安装方式，来改进排水管道灌水试验的方法。如图一和图二所示：将检查口至伸缩 节间的管道由UPVC螺旋管（见图一）改用UPVC普通塑料管（见图二），将皮堵放到检查口的下方，那样皮堵与管道内壁将不会存在缝隙。由于立管检查口至三通处为螺旋管，污水在螺旋线导流突起的导流下，在管内壁形成较为密实而稳定的水膜旋流，旋转下落，使管中心保持气流通畅，减小管道内的压力波动。至立管下端时管内的流态较为稳定，采用这种安装方式不会对水流的状态产生太大的影响。
4.2施工工艺
4.2.1 UPVC排水塑料管施工工艺
（1）工艺流程
预制加工 干管安装 立管安装 支管安装 管道试验
（2）施工要点
①预制加工
根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接部位的水份、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动（不可超过管周的1/4），使粘接剂分布均匀，约30-60秒即可粘接牢固（以产品说明书的时间为准）。粘牢后应即将溢出的粘接剂擦拭干净。多口粘接时，预留口的方向要准确。
管道配管及坡口应符合下列规定：锯管长度应根据实测并结合各连接件的尺寸逐段确定；锯管工具宜选用细齿锯、割管机等机具，端面应平整并垂直于轴线，应清除端面毛刺，管口端面处不得裂痕、凹陷；插口处可用中号板锉锉成15°~30°坡口。坡口度宜为管壁厚度的1/3—1/2。坡口完成后应将残屑清除干净。
图一

塑料管与铸铁管连接时，当采用水泥捻口连接时，应先将塑料管插入承口部分的外侧，砂纸打毛或涂刷胶粘剂后滚粘干燥的粗黄砂，插入后应用油麻丝填嵌均匀，用水泥捻口。
②干管安装
首先根据设计图纸核对标高、尺寸，画出草图，预制加工并编号。按编号将管道运至安装部位进行安装。各管段粘接时必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置准确。安装时注意管道的坡度详见表2，横管卡的间距详见表1。
③立管安装
本工程立管均在管道井中，先按图纸核查管道井的大小位置是否准确。立管安装时，先将插入端划好插入长度标记，然后垂直用力插入承口至标记为止。合适后在地面安装地坪卡（固定支承件）固定，在立管中部安装立管卡（非固定支承件），然后找正找直，测量顶板距三通口中心是否符合要求：
立管每层设置伸缩节，伸缩节设置在每层三通或四通下部，伸缩节的承口朝向管道的上流侧；
立管每层设置检查口。检查口的位置和朝向应便于检修。管道井内的管道，检查口朝向检修门；立管检查口中心与1m线平齐。由于UPVC塑料管在露天处容易老化，所以出屋面的透气管在离最高层室内顶棚下0.3米处采用铸铁管；立管支承件的间距，管径为50mm的，为1.2m；管径大于等于75mm，为2m；由于UPVC管质量较轻，刚度较弱，稍受外力即发生挠性变形。在立管固定时，除了管卡埋设位置准确以外，穿楼面处也应将管道预先固定，在管外缠好塑料薄膜，并校核立管垂直度，随即配合土建专业进行封洞工作，注意在封洞时不得拆除楼层处立管固定物，不得对立管施加外力，封洞完毕应再次校核立管垂直度，满足安装要求为准。
④支管安装
在顶板下放线，用手电钻打出吊卡的孔眼，然后装上吊卡。清理场地，将预制好的支管按编号运至场地。清除粘接部位的污物及水份。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。根据管段长度调整好坡度，合适后固定吊卡，坡度及管道吊卡间距详见表2和表1。
横管直线管段支承件间距宜符合下表规定（表1）：
管径（mm）
40
50
75
110
125
160
间距（m）
0.4
0.5
0.75
1.1
1.25
1.6
注：悬吊在楼板下的横支管上，若连接有穿越楼板的卫生器具排水竖向支管时，可视为一个滑动支架。非固定支承件的内壁应光滑，与管壁之间应留有微隙。
据现行规范《建筑给水排水及采暖工程施工质量验收规范》（GB50242-
2002）中对塑料管横管坡度进行下表规定（表2）
项 次
管 径（mm）
标 准 坡 度（‰）
最 小 坡 度（‰）
1
50
25
12
2
75
15
8
3
110
12
6
4
125
10
5
5
160
7
4
污水横支管、横干管上无汇合管件的直线管段大于2m时，应设伸缩节，但伸缩节之间最大间距为4m。
管端插入伸缩节处预留的间隙为：夏季，8mm；冬季，18mm。
施工中地漏的保护，地漏安装完毕封管洞时，第二次浇注混凝土封至地漏沿下20mm。这样既能保证土建施工质量，也大大减少了地漏破损的可能。详见图三。
图三
排水管道安装后，按规定要求必须对隐蔽部分进行闭水试验及干立管进行通球试验。
4.2.2 UPVC排水塑料管灌水试验施工工艺
（1）工艺流程
穿铁丝 扣皮堵及塞皮堵 皮堵充气 上层地面灌水 观察皮堵严密性 观察液面 检查支管严密性
（2）施工要点
①施工准备
通过充气检查皮堵严密性；施工人员分组到位，分工明确；排水管道是否安装到位，是否具备灌水的条件；穿铁丝及塞皮堵时要小心防止将铁丝或皮堵掉入管道中无法取出，同时在用铁丝扣皮堵皮嘴时，用力要适度，以扣牢为宜。
②施工过程
我们采用了如图二所示的方法，先从上层检查口处将细铁丝放到本层检查口处，栓住皮堵的气嘴，然后将皮堵从检查口处塞入，细铁丝的主要目的是防止皮堵掉入管道当中无法取出。从检查口处给皮堵充气，直至张满管道内壁。试着用手推皮堵，检查其是否充气到位（在灌水过程中检查皮堵与管壁间的严密性，以不漏水为准），注意用力要适中，不可过猛。然后从上层地面处的排水支管处充水，灌水高度为地漏处平面，观察液面（保持不降）的同时从下层检查支管是否有渗漏。
5.主要工具
手电钻、冲击钻、手锯、钢刮板、活板手，手捶、水平尺、套丝板、毛刷、棉布、线坠、皮堵、细铁丝、打气筒等。
6.劳动组织
6.1 UPVC管劳动组织
(1)对施工人员进行技术交底；对于管道安装过程中可能出现的问题，加以规定。
(2)劳动力组织
①对施工人员进行分组，立管两人一组，其中一人负责下料粘接，另一人放线吊线同时临时固定立管；每组一个户型一层立管。
②支管一组三人，其中一人放线；一人负责下料；一人进行管道的粘接。每组一个户型一层支管。
6.2 UPVC管灌水试验劳动组织
组织施工人员进行分组，一组三人，其中一人负责塞皮堵、打气并观察支管的严密性，一人负责拉铁丝同时协助从上层地面灌水，一人负责从上层地面灌水并观察灌水液面的变化。每组一个户型一层支管。
7.质量标准
(1)管道材质、规格、尺寸、胶粘剂的技术性能必须符合设计要求。
(2)管道的坡度必须符合施工规范规定。
(3)排水塑料管必须按照施工规范设置伸缩节。
(4)保证管道地漏处水面不下降的前提下，据规范第5.2.1条检验方法：满水15min水面下降后，再灌满观察5min，液面不下降，管道及接口无渗漏为合格。
8.安全环保及文明施工措施
(1)管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞。
(2)管道安装完成后应加强保护，尤其立管距地2m以下时，应用木板绑扎保护。
(3)严禁利用塑料管道作为脚手架的支点或安全带的拉点、吊顶的吊点。不允许用明火烘烤塑料管，以防管道变形。
(4)安装完的塑料立管应用塑料薄膜绑扎防护以免灰浆污染管道。
(5)后浇洞浇注时，应配合土建人员封堵施工洞。浇注完毕后，立即把粘在管壁上的砂浆清理干净。
(6)在施工的过程中，注意成品的保护，不容许有漏水的现象发生，在临水管向地漏充水的地方，皮管与支管连接处必须严密。
(7)在施工的过程中，注意节约用水，不容许有长流水的现象存在。
9.经济效益分析
(1)缩短了工期（较铸铁排水管节约30%工期），提高了工效。
(2)造价降低了20%（对铸铁排水管而言）。
(3)不会影响土建专业的墙面、地面及吊顶的装修，也减小了专业交叉带来的负面影响。
10.工程实例
北京松榆花园工程，建筑面积20万平方米。由1#、2#、3#、4#及会所组成，1#、2#楼及会所已完工，为高档住宅公寓。室内的排水立、支管道均采用UPVC塑料管，采用本工法施工，取得了较好的效果，合格率100%，优良率95%。

执笔：房 震
