建筑给排水复习题+答案.pdf

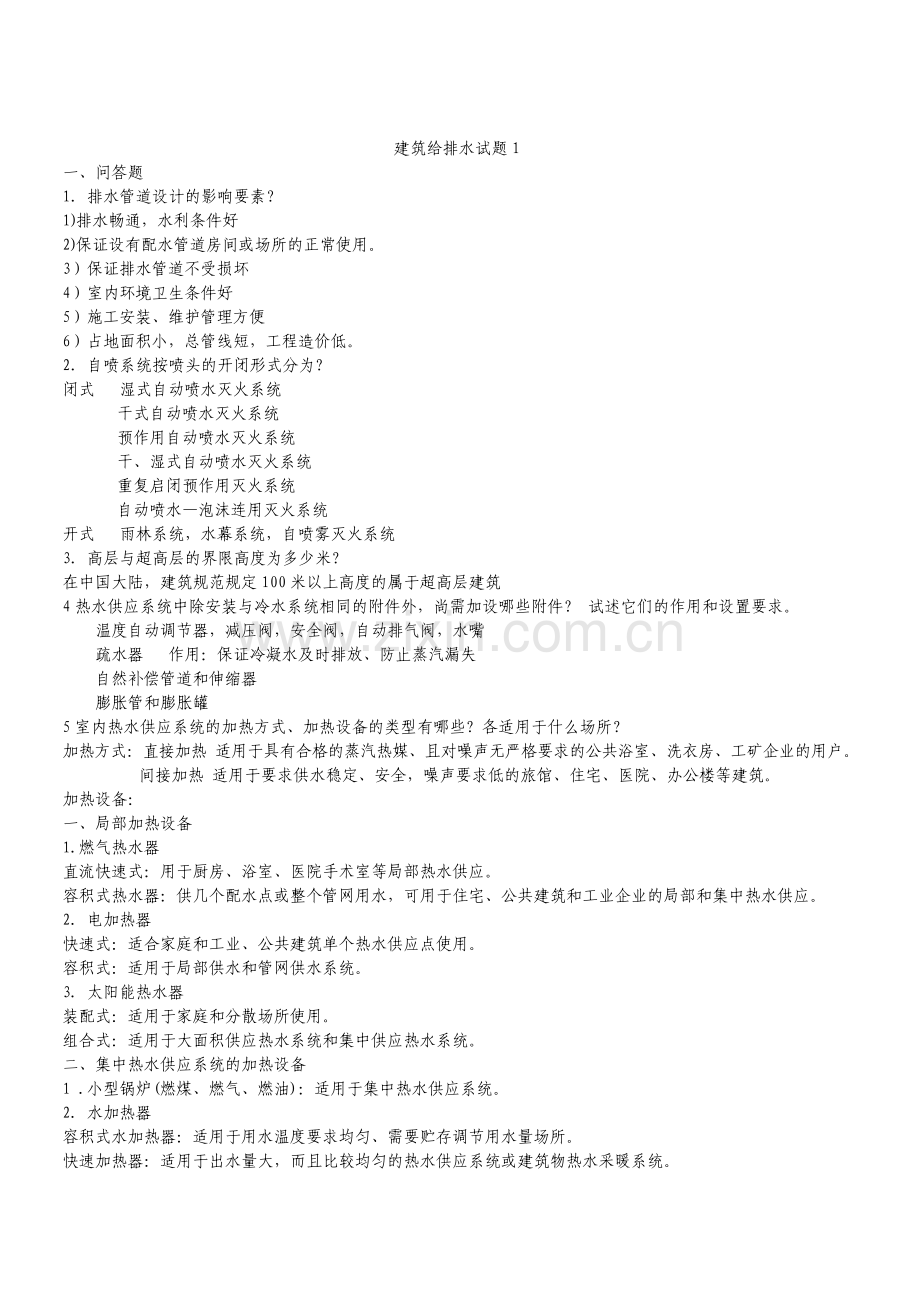

建筑给排水试题 1 一、问答题 1排水管道设计的影响要素？1)排水畅通，水利条件好 2)保证设有配水管道房间或场所的正常使用。3）保证排水管道不受损坏 4）室内环境卫生条件好 5）施工安装、维护管理方便 6）占地面积小，总管线短，工程造价低。2自喷系统按喷头的开闭形式分为？闭式 湿式自动喷水灭火系统 干式自动喷水灭火系统 预作用自动喷水灭火系统 干、湿式自动喷水灭火系统 重复启闭预作用灭火系统 自动喷水泡沫连用灭火系统 开式 雨林系统，水幕系统，自喷雾灭火系统 3高层与超高层的界限高度为多少米？在中国大陆，建筑规范规定 100 米以上高度的属于超高层建筑 4 热水供应系统中除安装与冷水系统相同的附件外，尚需加设哪些附件？试述它们的作用和设置要求。温度自动调节器，减压阀，安全阀，自动排气阀，水嘴 疏水器 作用：保证冷凝水及时排放、防止蒸汽漏失 自然补偿管道和伸缩器 膨胀管和膨胀罐 5 室内热水供应系统的加热方式、加热设备的类型有哪些？各适用于什么场所？加热方式：直接加热 适用于具有合格的蒸汽热媒、且对噪声无严格要求的公共浴室、洗衣房、工矿企业的用户。间接加热 适用于要求供水稳定、安全，噪声要求低的旅馆、住宅、医院、办公楼等建筑。加热设备：一、局部加热设备 1.燃气热水器 直流快速式：用于厨房、浴室、医院手术室等局部热水供应。容积式热水器：供几个配水点或整个管网用水，可用于住宅、公共建筑和工业企业的局部和集中热水供应。2.电加热器 快速式：适合家庭和工业、公共建筑单个热水供应点使用。容积式：适用于局部供水和管网供水系统。3.太阳能热水器 装配式：适用于家庭和分散场所使用。组合式：适用于大面积供应热水系统和集中供应热水系统。二、集中热水供应系统的加热设备 1.小型锅炉(燃煤、燃气、燃油)：适用于集中热水供应系统。2.水加热器 容积式水加热器：适用于用水温度要求均匀、需要贮存调节用水量场所。快速加热器：适用于出水量大，而且比较均匀的热水供应系统或建筑物热水采暖系统。半容积式水加热器：适用于机械循环的热水供应系统。半即热式水加热器：适用于各种不同负荷需求的机械循环热水供应系统。热水箱：适用于用水不均匀的热水供应系统中，以调节水量，稳定出水温度。6、天沟排水设计计算内容、方法、内排水设计计算方法。内容：天沟外排水系统的设计计算主要是配合土建要求，确定天沟的形式和断面尺寸，校核重现期。方法：已经确定天沟的长度、形状、几何尺寸、坡度、材料和汇水面积，校核重现期是否满足要求。计算过水断面面积；求流速 v；求天沟允许通过的流量；计算汇水面积 F；由 Q允Q=Fq5/1000 求 5min 的暴雨强度 q5；求计算重现期 P计，若计算重现期 P计设计重现期 P设，确定立管管径；若计算重现期 P计设计重现期 P设，改变天沟几何尺寸，增大过水断面面积，重新校核。已经确定天沟的长度、坡度、材料、汇水面积和设计重现期，设计天沟的形状和几何尺寸。确定分水线每条天沟的回水面积 F；求 5min 的暴雨强度 q5；求天沟设计流量 Q设；初步确定天沟的形状和几何尺寸；求天沟过水断面面积；求流速 v；求天沟允许通过的流量 Q允；若天沟的设计流量 Q设天沟允许通过的流量 Q允，确定立管管径；若天沟的设计流量 Q设天沟允许通过的流量 Q允，改变天沟的形状和尺寸，增大天沟的过水断面面积，重新计算。7、排水单立管系统有哪些新型式？各自特征？是如何保证排水和通气功能协调的？型式 特征 如何保证协调 无通气管的单立管排水系统 顶部不与大气相通 单立管排水系统利用排水立管 本身及其连接的横支管和附件 进行气流交换。有通气管的普通单立管排水系统 排水立管向上延伸，穿出 屋顶与大气相通 特制配件单立管排水系统 在横支管与立管连接处，设置特制配件代替一三通；在立管底部与横干管或排出管连接 处设置特制配件代替一般弯头。8、污废水抽升设备选择，贮污水池容积计算。抽升设备选择 建筑物内使用的排水泵有潜水排水泵、液下排水泵、立式污水泵和卧室污水泵等。因潜水排污泵和液下排污泵在水面以下运行，无噪声和振动，水泵在集水池内，不占场地，自灌问题也自然解决，所以，应优先选用，其中液下排污泵一般在重要场所使用；当潜水排污泵电机功率7.5kW 或出水口管径DN100 时，可采用固定式；当潜水排污泵电机功率7.5kW 或出水口管径DN100 时，可设软管移动式。立式和卧式污水泵因占用场地，要设隔振装置，必须设计成自灌式，所以较少使用。贮污水池容积计算 贮污水池容积不宜小于最大一台水泵 5min 的出水量，且水泵一小时内启动次数不宜超过 6 次。设有调节容积时，有效容积不得6h 生活排水平均小时流量。消防电梯井集水池的有效容积不得2.0m。工业废水按工艺要求定。9、试述室内给水排水系统采用的管材、连接方法及其选用 给水系统 排水系统 管材 连接方法 选用 管材 连接方法 选用 钢管 螺纹连接、卡箍连接、法兰连接、焊接 塑料管 UPVC 胶接（粘接）铸铁管 承插连接 铸铁管 法兰压盖螺栓连接 不锈钢带卡紧螺栓连接 铜管 钢管 主要用于洗脸盆、小便器、浴盆等卫生器横支管间的连接短管 热塑性管材 螺纹连接、法兰、粘接、热熔连接 带釉陶土管 主要用于排放腐蚀性工业废水,室内生活污水埋地管也可用陶土管 复合式管材 陶瓷管、玻璃钢管、玻璃管 10、消防给水的水源有哪几种？在什么情况下可不设消防水池？水源：市政管网供水（需连接消防水泵），消防车供水，消防水池供水，消防水箱供水。当室外给水管网提供的水量在任何时候均能满足室内消火栓给水系统所需的水量时可不设消防水池。11、生活与消防合用的贮水池，为保证水质卫生和消防水量平时不被动用，应采取什么技术措施？试绘简图说明。12、试述消火栓给水系统中每支水枪的最小流量（每股水量）与实际消防射流量的区别。13、自动喷水灭火系统的水力计算，为什么说作用面积计算法更合理些，此法基本参数有哪几项？选定自动喷水灭火系统中最不利工作作用面积的位置计算喷水量仅包括作用面积内的喷头对于轻、中危险级的建构筑物，假定每只喷头喷水量相等，均以最不利喷头喷水量取值，且应保证作用面积内的平均喷水强度不小于表 3.4.1 中的规定，最不利点 4 个喷头组成的保护面积内的平均喷水强度，轻、中危险级不应低于表 3.4.1规定值的 85%；严重危险级和仓库危险级不应低于表 3.4.1 和 3.4.2 中的规定值。作用面积选定后，从最不利喷头开始依次计算各管段的流量和水头损失，直至作用面积的最后一个喷头为止。基本参数：喷头的出流量 q，系统的设计流量 Qs，沿程水头损失 i，系统供水压力或水泵所需扬程 H，14、写出排水管道设计秒流量的计算公式并说明式中各项的意义。？qp=0.12NP1/2+qmax qp计算管段排水设计秒流量；L/s Np计算管段卫生器具排水当量总数；qmax计算管段上排水量最大的一个卫生器具的排水流量；L/s;根据建筑物用途而定的系数。15、排水横管水力计算有哪些规定？最大设计充满度；管道坡度；最小管径 16、简述雨水内排水系统的组成及分类。组成：雨水斗、连接管、悬吊管、立管、排出管、埋地干管、附属构筑物 分类：按照管道位置不同：架空管排水系统、买地管排水系统 按照管道的流态：重力无压流、重力半有压流、压力流 按照屋面的排水条件：檐沟排水、天沟排水、无沟排水 按照出户埋地横干管是否有自由水面：敞开式排水系统、密闭式排水系统 按照一根立管连接的雨水斗数量：单斗系统、多斗系统 17、雨水斗有几种形式？一根悬吊管上最多接几个雨水斗？形式：虹吸式、重力式。一般不超过 4 个 18、自动喷水灭火系统有哪几种？各有何特点？喷头常用动作温度是多少？湿式自动喷水灭火系统，特点：为喷头常闭的灭火系统，管网中充满有压水，当建筑物发生火灾，火点温度达到开启闭式喷头时，喷头出水灭火。干式自动喷水灭火系统，特点：为喷头常闭的灭火系统，管网中平时不充水，充有有压空气（或氮气）。当建筑物发生火灾火点温度达到开启闭时喷头时，喷头开启排气、充水灭火。预作用自动喷水灭火系统，特点：为喷头常闭的灭火系统，管网中平时不充水。发生火灾时，火灾探测器报警后，自动控制系统控制阀门排气、充水，由干式变为湿式系统。只有当着火点温度达到开启闭式喷头时，才开始喷水灭火。雨淋喷水灭火系统，特点：为喷头常开的灭火系统，当建筑物发生火灾时，由自动控制装置打开集中控制闸门，使整个保护区域所有喷头喷水灭火，形似下雨降水。水幕系统，特点：该系统喷头沿线状布置，发生火灾时主要起阻火、冷却、隔离作用。水喷雾灭火系统，特点：是固定式自动灭火系统的一种类型，是在自动喷水灭火系统的基础上发展起来的。19、喷头的布置形式有哪几种？自喷系统管网的布置形式又有哪几种（画简图）喷头布置形式：正方形、长方形、菱形。管网布置形式：侧边式、中央式。20、自喷系统配水支管上喷头数不能超过几个？中危险级报警阀控制喷头数为多少？自喷系统配水支管上喷头数不能超过 8 个 中危险级报警阀控制喷头数800 个 二、计算题 1.某旅馆建筑给水系统选用的给水方式为自动启动水泵供水到管网和水箱，此种工况的水泵出水量 qb=15m3/h 试求水箱净容积。解：V=C(qb/4Kb)其中 C=2.0，Kb=6 则 V=2.015241.25m3 V 为水箱的有效容积 2.某旅馆共有 40 套客房，每套客房均设有卫生间，其中卫生器具计有浴盆 1，洗脸盆 1，坐便器 1，有集中热水供应，试确定每套客房给水总管和全楼给水总进户管中的设计秒流量。解：qg=0.2UNg U=（1+cNg-10.49）Ng1/2100%c根据 Uo确定，U0=q0mKh0.2NgT3600 100%代入数据：U0=25022.50.22243600 100%3.6%c=0.01939 U=0.73%qg=0.2UNg=0.292L/s 同法 全楼总进户管设计秒流量 q总=2.096 L/s 建筑给排水试题 2 一、问答题 1、按水泵吸水管与外网的连接方式有直吸式和断流式，分别用于什么场合？2室内消防系统按种类和方式可分为？（P62）答：根据灭火剂种类和灭火方式可分为 3 种灭火系统：消火栓给水系统、自动喷水灭火系统、其他使用非灭水剂的固定灭火系统（如二氧化碳灭火系统、干粉灭火系统、卤代烷灭火系统等）。3排水当量?（P168）答：以污水盆排水量 0.33L/s为一个排水当量，将其他卫生器具的排水量与 0.33L/s的比值，作为该种卫生器具的排水当量。4热水供应系统的组成?（P207）答：典型的集中热水供应系统，主要由热媒系统、热水供水系统、附件三部分组成。其中，热媒系统由热源、水加热器和热媒管网组成；热水供水系统由热水配水管网和回水管网组成；附件包括蒸汽、热水的控制附件及管道的连接附件，如温度自动调节器、疏水器、减压阀、安全阀、自动排气阀、膨胀罐、管道伸缩器、闸阀、水嘴等。5热水循环回水立管应在配水立管最高点下大于等于？6给水系统中水箱的作用是什么？安装时应注意什么事项？7.小时变化系数的定义是什么？（P25）答：小时变化系数是指最大小时用水量与平均小时用水量的比值。8、生活用热水在何种情况下需进行水质软化处理？答：当向锅炉内补充水时需要进行水质软化处理。9、自动喷洒及水幕消防系统功能特点及设置场所（P74 和 P78）。答：自动喷水灭火系统的功能特点是，在发生火宅时，能自动打开喷头喷水灭火并同时发出火警信号。在我国，主要设置在人员密集不易疏散，外部增援灭火与救生较困难或火宅危险性较大的场所。水幕消防系统在发生火宅时主要起阻火、冷却、隔离作用，适用于需防火隔离的开口部位，如舞台与观众之间的隔离水帘、消防防火卷帘的冷却等。10、建筑内部给水系统计算的主要内容是什么？答：给水系统所需水压、给水系统所需水量、给水设计秒流量、给水管网的水力计算、增压和贮水设备。11、我国生活给水管网设计秒流量的计算方法有哪些？（P29）答：（1）住宅生活给水管道设计秒流量计算：（2）集体宿舍、旅馆、宾馆、医院、疗养院、幼儿园、办公楼、商场、客运站、会展中心、中小学教学楼、公共厕所等建筑的生活给水设计秒流量计算：（3）工业企业的生活间、公共浴室、职工食堂或营业餐馆的厨房、体育场馆运动员休息室、剧院的化妆间、普通梨花实验室等建筑的给水管道的设计秒流量计算：12、给水管网水力计算的内容和步骤？（P33、38）答：给水管网水力计算的目的在于确定各管段管径、管网的水头损失和给水所需压力。步骤：（1）根据轴测图选择最不利配水点，确定计算管路，若在轴测图中难判定最不利水点，则应同时选择几条计算管路，分别计算各管路所需压力，其最大值方为建筑给水系统所需的压力；（2）以计算管路流量变化处为节点，从最不利配水点开始，进行节点编号，将计算管路划分成计算管段，并标出两节点间计算管段的长度；（3）根据建筑的性质选用设计秒流量公式，计算各管段的的设计秒流量；（4）进行给水管网的水力计算。在确定各计算管段的管径后，对采用上行下给式布置的给水系统，应计算水表和计算管路的水头损失，求出给水系统所需压力 H，并校核初定给水方式。若初定为外网直接给水方式，当室外给水管网水压HH0时原方案可行；H 略大于 H0 时，可适当放大部分管段的管径，减小管道系统的水头损失，以满足HH0的条件，若 HH0 很多，则应修正原方案，在给水系统中增设增压设备。对采用上行下给式布置的给水 系统，采取提高水箱高度、放大管径、设增压设备或选用其他供水方式来解决；（5）确定非计算管路各管段的管径；（6）若设置升压、贮水设备的给水系统，还应对其设备进行选择计算。13水表按翼轮构造不同，分为？（P8）答：分成旋翼式水表和螺翼式水表。其中旋翼式水表有课分为单流速和多流速两种，螺翼式水表又分为水平螺翼式和垂直螺翼式两种。14.消防系统有哪些种类？（P62）答：根据灭火剂种类和灭火方式可分为 3 种灭火系统：消火栓给水系统、自动喷水灭火系统、其他使用非灭水剂的固定灭火系统（如二氧化碳灭火系统、干粉灭火系统、卤代烷灭火系统等）。15、消火栓常用的尺寸和组成是什么？（P64）答：消火栓为内扣式接口的球形阀式龙头，有单出口和双出口之分。双出口消火栓直径为 65mm；单出口消火栓直径为 50 和 65mm2种。当每只水箱最小流量小于 5L/s时选用直径为 50mm消火栓；最小流量大于或等于 5L/s时选用 65mm 消火栓。16、什么是优质杂排水、杂排水？中水水源一般采用何种水？（P301）答：优质杂排水包括淋浴排水、盥洗排水、冷却排水和游泳池排水，其有机物浓度和悬浮物浓度都很低，水质好，处理容易，处理费用低。杂排水是不含冲厕用水的其他六种排水（淋浴排水、盥洗排水、冷却排水、游泳池排水、洗衣排水和厨房排水）的组合，有机物和悬浮物浓度都较高，水质较好，处理费用比优质杂排水高。中水水源一般采用杂排水。17、水泵接合器有哪几种形式？数量如何确定？（P64、69）答：水泵接合器有地上、地下和墙壁式 3 种。水泵接合器的数量应按室内消防用水量计算确定；每个水泵接合器进水流量可达到 1015L/s，一般不少于 2 个。18、消防水箱的容积如何确定？（P73）答：按照我国建筑防火规范规定，消防水箱应贮存 10min 的室内消防用水总量，以供扑灭初期火宅之用。计算公式为：xx0.6QV（其中 Vx：消防水箱贮存消防水量，m3；Qx：室内消防用水总量，L/s；0.6 为单位换算系数）。为避免水箱容积过大，消防水箱的最小消防贮水量也可按下列规定确定：一类建筑（住宅除外）不小于 18 m3，二类建筑（住宅除外）和一类建筑中的住宅不小于 12 m3；二类建筑的住宅不小于 6m3。19、建筑内部消防系统在什么情况下应布置成环状？进水管如何设置？（P68）答：当室内消防用水量大于 15L/s,消火栓个数多于 10 个时，室内消防给水管道应布置成环状，进水管应布置成 2条。对于 79 层单元式住宅，允许采用一条进水管。20、消火栓应布置在何处？栓口距地高度是多少？（P78）答:消火栓应设在使用方便的走道里，宜靠近疏散方便的通道口处、楼梯间内。建筑物设有消防电梯时，其前室应设消火栓。在建筑物屋顶应设一个消火栓，以利于消防人员经常检查给水系统是否能正常运行，同时还能起到保护本建筑物免受临近建筑火宅的波及。在寒冷地区，屋顶消火栓可设在顶层出口处、水箱间或采取防冻技术措施。消火栓口距地面安装高度为 1.1m，栓口宜向下或与墙面垂直安装。二、计算题 1、某公共浴室有淋浴器 30 只、浴盆 5 只、洗脸盆 7 只，每天开放 4 小时，采用高压蒸汽直接加热，蒸汽压力为20 KPa，蒸汽量满足要求。室外给水管压力足够，冷水温度为 10，加热至 70，试计算：（1）最大时热水耗用量（40）；（2）最大耗热量和蒸汽用量；（3）热水箱容积（不贮存热水）。2某集体宿舍为 4 层楼，每层有洗脸间，厕所各两个，每个洗脸间设配水龙头 14 个，每个厕所内设高水箱蹲式大便器 8 个，小便器 4 个，洗手盆 2 个，污水盆 1 个，试选择此集体宿舍进水管水表，并计算其水头损失。建筑给排水试题 3 一、问答题 1.水泵选型时，需要确定扬程，直吸式工作方式和断流式工作方式有何不同？A.直吸式工作方式 Hb H1+H2+H3+HB H0 Hb:水泵的扬程（kPa）;H1:引入管起点至最不利点所需的静水压（kPa）;H2:最不利点的流出水头（kPa）;H3:水泵吸水管和出水管至最不利管路中的水头损失（kPa）;HB：通过水表的水头损失（kPa）；H0：外网资用水头（kPa）。B.断流式工作方式 Hb H1+H2+H3 Hb:水泵的扬程（kPa）;H1:贮水池最低水位至最不利点所需的静水压（kPa）;H2:最不利点的流出水头（kPa）;H3:水泵吸水管和出水管至最不利管路中的水头损失（kPa）。2建筑内部的排水定额？3、试述全日制机试述热煤管网的计算方法械循环热水供应系统与定时机械循环热水供应系统中，水泵的选择有何区别。4、伸顶通气的作用，不同形式适用于那些不同的场合？5、为使室内排水系统正常使用，在设计计算中可采取哪些措施？增大排水立管的通水能力和防止水封破坏 6、给水当量？将安装在污水盆上，支管直径为 15mm 的配水龙头的额定流量 0.2L/s 作为一个当量,其他卫生器具给水额定流量对它的比值,即为该卫生器具的当量值。7、室内热水供应系统的加热方式、加热设备、各举一例说明适合采用的场合 8、室内给水管道防腐、防冻、防震的一般做法有哪些？防腐做法：管道除锈后，在外壁刷涂防腐涂料。防冻做法：加保温措施，金属管保温层厚度根据计算确定但不能小于 25mm。防震做法：设计给水系统时应控制管道的水流速度，在系统中尽量减少使用电磁阀或速闭型水栓。住宅建筑进户管的阀门后，宜装设家用可曲挠橡胶接头进行隔振，并可在管支架。吊架内衬垫减振材料，以缩小噪声的扩散。9、试分析化粪池的作用，及其容积计算。化粪池是一种利用沉淀和厌氧发酵原理去除生活污水中悬浮性有机物的最初级处理构筑物。化粪池的总容积：Vz=v0+v (V0 保护层高度一般为 250450mm)有效容积：v=v1+v2 a）污水容积 V1 V1=N q t N 化粪池实际使用人数；q每人每日排水量（取生活用水定额）；t 污水停留时间，取 1224 小时。b）污泥容积 V2 V2=Na T（1-b）/（1-c）K m a每人每日污泥量（0.40.7L/人，天）；T化粪池清掏周期（3 个月1 年），天；（1-b）/（1-c）浓缩体积缩减系数；K 发酵体积缩减系数（0.8）；m 清掏后残留污泥容积系数（1.2）。10.气压给水设备的优点？缺点？优点：灵活性大设置位置不受限制；缺点：调节容积小，贮水量少；占地面积小，工期短，土建费用低；采用压力容器，耗用钢材多；可自动工作，便于管理；采用变压式设备时有压力波动；水质不易受污染。能耗大。11.根据高低层防火规范规定，哪些建筑部位应设置自动灭火系统？水喷雾系统适宜在哪些场所使用？为什么？我国目前要求在人员密集不易疏散，外部增援灭火与救生较困难或火灾危险性较大的场所设置自动喷水灭火系统。水喷雾系统可用于扑救固体火灾、闪点高于 60 摄氏度的液体火灾和电气火灾，并可用于可燃气体和甲乙丙类液体的生产、储存装置或装卸设施的防护冷却。12.高层建筑物内的排水需注意什么问题？为什么？为保证高层建筑物内良好的排水功能，可采用哪些排水通气系统？13.热水加热方法有几种，各自的原理和特点？直接加热：是以燃气、燃油、燃煤为燃料的热水锅炉，把冷水直接加热到所需热水温度，或者是将蒸汽或高温水通过穿孔管或喷射器直接通入冷水混合制备热水。热水锅炉直接加热具有热效率高、节能的特点。蒸汽直接加热具有设备简单、热效率高、无需冷凝水管的优点，但存在噪声大，对蒸汽质量要求高，冷凝水不能回收，热源需大量经水质处理的补充水，运行费用高等缺点。适用于具有合格的蒸汽热媒、且对噪声无严格要求的公共浴室、洗衣房、工况企业等用户。间接加热：也称二次换热，是将热媒通过水加热器把热量传递给冷水达到加热冷水的目的，在加热过程中热媒与被加热水不直接接触。该方式的有点是回收的冷凝水可重复利用，只需对少量补充水进行软化处理，运行费用低，且加热时不产生噪声，蒸汽不会对热水产生污染，供水安全稳定。适用于要求供水稳定，安全，噪声要求低的旅馆、住宅、医院、办公楼等建筑。14建筑内部的排水定额分为？以每人每日为标准，以卫生器具为标准 15、简述通气管的作用及种类。环形及结合通气管应如何设置？通气支管种类：环形通气管和器具通气管 通气立管种类：专用通气立管、主通气立管和副通气立管。环形通气立管：在横支管起端的两个卫生器具之间接出，连接点在横支管中心线上，与横支管呈垂直或 45 度连接。结合通气管：下端宜在污水横支管以下与污水立管以斜三通连接，上端可在卫生器具上边缘以上不小于 0.15m 处与通气立管以斜三通连接。16、通气管伸出屋面高度是多少？通气管高出屋面不得小于 0.3m，且大于最大积雪厚度，顶端应设风帽式网罩；经常有人停留的平屋面上，通气管口应高出屋面 2m，并考虑防雷。17、化粪池一般设在何处？布置在隐蔽处；与建筑物外墙有一定距离；远离地下水取水设施；避开城市主导风向。18、隔油井设计的控制条件是什么？污水在隔油池内停留时间 t和污水在隔油井内水平流速 v，取值见下表 含油污水种类 停留时间 t(min)水平流速 v（m/s）含食用油污水 210 0.005 含矿物油污水 0.51.0 0.0020.010 19、降温池降温的办法有哪几种？a.二次蒸发；b.水面散热；c.加冷水降温。20、医院污水处理包含哪些内容？简述医院污水处理技术。医院污水处理包括医院污水消毒处理，放射性污水处理，重金属污水处理，废弃药物污水处理和污泥处理。医院污水处理有预处理和消毒两部分组成，预处理方法分为一级处理和二级处理。处理后出水排入城市下水道：采用一级处理；处理后出水直接排入水体：采用二级处理 消毒方法有氯化法和臭氧法。污泥处理有加氯法，高温堆肥法，石灰消毒法，加热法，干化焚烧法。二、计算题（每题 15 分，共 30 分）1、某集体宿舍的厕所间及浴洗间共设高位水箱大便器 8 个，小便槽 3.0m，洗脸盆 12 个，污水盆 2 个，试确定排出管中的合流污水设计流量，已知数据如下：卫生器具名称 数量（个）排水量（L/s）当量数（当量/个）高水箱大便器 小 便 槽 洗 脸 盆 污 水 盆 8 3.0m 12 2 1.5 0.05 0.25 0.33 4.5 0.15 0.75 1.0 2、某住宅楼 40 户，以 5 人/户计，采用集中热水供应系统，热水用水定额为 150L/人d ，热水温度以 65计，冷水温度为 10。已知：水的比热 C=4.19X103J/kg，时变化系数 Kh=4.5。采用容积式水加热器，热水每日定时供应 6h，蒸汽汽化热按 2167kJ/kg计算，试求解：（1）最大时热水耗用量；（2）设计小时耗热量；（3）蒸汽耗量；（4）容积式水加热器所需容积。建筑给排水试题 4 一、问答题、试述建筑给水系统的分类和组成（P1、2）答：给水系统分类：生活给水系统、生产给水系统、消防给水系统、组合给水系统。给水系统一般由引入管、给水渠道、给水附件、给水设备、配水设施和计量仪表等组成。建筑给水的管材有那些种类，分别采用什么连接方式？（P3、4）答：给水管道可采用钢管、铸铁管、塑料管和复合管等。其中焊接钢管又可分为镀锌钢管和非镀锌钢管，塑料管有硬聚氯乙烯管、聚乙烯管、聚丙烯管、聚丁烯管和钢塑复合管等。钢管连接方法有螺纹连接、焊接和法兰连接，为避免焊接时锌层遭到破坏，镀锌钢管必须使用螺纹连接或沟槽式卡箍连接；给水铸铁管采用承插连接，塑料管则有螺纹连接、挤压夹紧连接、法兰连接、热熔合连接、电熔合连接和粘接连接等多种方法。3建筑用增压和贮水设备有哪些？（P8）答：增压和贮水设备包括升压设备和贮水设备。如水泵、水泵气压罐升压设备；水箱、贮水池和吸水井等贮水设备。4建筑给水方式有哪几种？各有什么适用条件？（P12）答：建筑给水方式有，设水泵的给水方式，设水箱的给水方式，设水泵、水箱联合的给水方式，分区给水方式，分质给水方式。直接给水方式适用于水量、水压在一天内均能满足用水要求的用水场所；设水泵的给水方式，适用于室外给水管网的水压经常不足，用水较均匀，且不允许直接从管网抽水的情况；设水箱的给水方式，适用于供水水压、水量周期性不足或室外给水管网供水水压偏高或不稳定时；设水泵、水箱联合的给水方式适用于室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用；气压给水方式，适用于外网水压不能满足所需水压，用水不均匀，且不宜设水箱时；分区给水方式，适用于供水压力只能满足建筑下层供水要求时；分质给水方式，适用于小区中水回用等。5如何保证建筑物不间断供水？答：6必须穿过沉降缝、伸缩缝、变形缝时应采取哪些措施？后边题目有答案 7建筑给水管道的布置形式有哪几种？（P17）答：按供水可靠程度要求可分为枝状和环状两种形式；按水平干管的敷设位置又可以分为上行下给、下行上给、和中分式三种形式。8排水管最小管径？50 9排出管距室外第一个检查井的距离不要小于几米？室外生活排水管道管径小于等于 150 时检查井间距不宜大于 20m,管径大于等于 200 时检查井间距不宜大于 30m 10、给水系统的组成部分？答：给水系统一般由引入管、给水渠道、给水附件、给水设备、配水设施和计量仪表等组成。11、水表口径如何确定？根据流量。12、贮水池设计时，消防水平时不被动用的措施有哪些？虹吸 13、火警控制阀的工作原理，如何防止误报？14、室内排水系统可供采用的管材有哪些？（P129）答：建筑内部排水管道应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件。柔性接口机制排水铸铁管又有两种。一种是连续铸造工艺制造，承口带法兰，管壁较厚，采用法兰压盖、橡胶密封圈、螺栓连接；另一种是水平旋转离心铸造工艺制造，无承口，管壁薄而均匀，重量轻，采用不锈钢带、橡胶密封圈、卡紧螺栓连接。排水塑料管中使用较广泛的是硬聚氯乙烯塑料管（简称 UPVC）。15、什么样的建筑物宜于采用自动喷洒和水幕消防系统？答：自动喷水灭火系统主要设置在人员密集不易疏散，外部增援灭火与救生较困难或火宅危险性较大的场所。水幕消防系统在发生火宅时主要起阻火、冷却、隔离作用，适用于需防火隔离的开口部位，如舞台与观众之间的隔离水帘、消防防火卷帘的冷却等。16、室内给水系统引入管一般应设于什么位置？17、室内消防系统的分类（P62）答：消火栓给水系统、自动喷水灭火系统、其他使用非灭火剂的固定灭火系统。二、计算题 1、拟建 6 层住宅，层高 2.9 米，首层地面标高为 0.00，室外地面标高为-0.3m,室外市政给水管中心标高为-1.4m，所能提供的最小压力为 180kPa，试选用合理的给水方式,并绘出给水系统示意图。2、图 2 为某建筑的生活、消防共用高位水箱，其中 V生活为生活调节水量，V消防为消防贮备水量。试配齐水箱配管并纠正图中的错误。建筑给排水试题 5 一、问答题 1给水系统按用途可分为？生活给水系统，生产给水系统，消防给水系统，共用给水系统。2室外消防系统是由哪些部分组成？由水枪，水带，消火栓，消防管道，消防水池，高位水箱，水泵接合器及增压水泵组成。3热水供应系统的组成？主要由热媒系统，热水供水系统，附件三部分组成。4水泵结合器的作用？水泵接合器是连接消防车向室内消防给水系统加压供水的装置 5镀锌钢管应采用什么连接方法？必须用螺纹连接或沟槽式卡箍连接。6进户管与出户管应保证最小距离是多少？不得小于 1m。7热水系统上行下给式管网水平干管应有的坡度是多少？坡向？坡度不小于 0.003，配水横干管应沿水流方向上升，利于管道中的气体向高点聚集，便于排放；回水横管应沿水流方向下降，便于检修时泄水和排除管内污物。8、卫生器具配水龙头距离地面的高度？洗脸盆 0.45m；浴盆 0.7m（0.6m）;淋浴器 1150mm；洗涤盆 1m；污水盆 1m（0.8）；坐便器 0.25m；高水箱蹲式大便器 2.04m；大便槽 2.4m；挂式小便器 1.05m；立式小便器 1.13m（1.15m）；小便槽 1.1m。9、室内给水系统的给水方式有哪些？直接给水方式，设水箱的给水方式，设水泵的给水方式，设水泵、水箱联合的给水方式，气压给水方式，分区给水方式，分质给水方式。10、室内普通消防系统的消火栓应如何布置？a.建筑高24m，体积5000m3的库房，应保证有 一支水枪的充实水柱到达同层内任何部位。b.其他民用建筑应保证有 2 支水枪的充实水柱达到同层内任何部位。c.消火栓口距地面安装高度为 1.1m，拴口宜向下或与墙面垂直安装。为保证及时灭火，每个消火栓处应设置直接启动消防水泵按钮或报警信号装置。图2排水管溢流管进水管泄水管生活生活d.消火栓应设在使用方便的走道内，宜靠近疏散方便的通道口处、楼梯间内。e.在建筑物顶应设一个消火栓，以利于消防人员经常检查消防给水系统是否能正常运行，同时还能起到保护本建筑物免受邻近建筑火灾的波及。11、室内排水系统有几个部分组成？卫生器具和生产设备的受水器，排水管道，提升设备，清通设备，污水局部处理构筑物。12、通气管设置的条件是什么？13、室内热水供应系统是如何进行分类的？局部热水供应系统；集中热水供应系统；区域性热水供应系统 14、屋面雨水内排水系统是有几个部分组成的？雨水斗，连接管，悬吊管，立管，排出管，埋地干管和附属构筑物组成。15、水箱的设置高度无法保证顶层最不利点水压时，可采取哪些措施？二、计算题 1、某城市拟建一座 8 层宾馆，地下 1 层，地上 7 层，其中一层为大厅，层高 5m,23 层为客房，层高 2.8m，地下室层高 3m，一层与室外地面高差 1m，城市供水保证压力为 200KPa,试选用合理的给水方式。2例：某城镇新建一幢 32 户住宅楼，拟建中水工程用于冲洗便器、庭院绿化和道路洒水。每户平均按 4 人计算，有坐便、浴盆、洗脸盆、厨房洗涤盆各一只，当地用水量标准 300L/（人.d），绿化和道路洒水按日用水量的 10%计。要求画水平衡图。各项用水占日用水量百分比及折减系数 建筑给排水试题 6 一、问答题 1.热水供应方式按加热方法有哪些；按管网布置形式分为？按有无循环管分，可分为？加热方法：直接加热、间接加热 管网布置形式：上行下给，下行上给 有无循环管：全循环，半循环，无循环 2、铸铁管的连接方法？给水铸铁管采用承插连接 排水铸铁管采用不锈钢带卡紧螺栓连接、法兰压盖螺栓连接（排水铸铁管与给水铸铁管不同主要在于其不承压，壁薄。）3给水系统的组成？引入管、给水管道、积水附件、给水设备、配水设施、计量仪表。4、雨水管的各种不同的分类？按照管道位置不同：架空管排水系统、买地管排水系统 按照管道的流态：重力无压流、重力半有压流、压力流 0.85 0.9 0.9 0.8 1 折减系数 22 7 30 20 21 占日用水量百分数（%）洗衣用水 盥洗用水 沐浴用水 厨房用水 冲厕用水 按照屋面的排水条件：檐沟排水、天沟排水、无沟排水 按照出户埋地横干管是否有自由水面：敞开式排水系统、密闭式排水系统 按照一根立管连接的雨水斗数量：单斗系统、多斗系统 5、不同污染程度的中水水源常用的处理流程。P311 优质杂排水或在排水为中水水源 物化处理工艺流程:原水格栅调节池絮凝沉淀过滤活性炭消毒中水 原水格栅调节池絮凝气浮过滤消毒中水 原水格栅调节池絮凝过滤活性炭消毒中水 原水格栅调节池过滤臭氧氧化消毒中水 生物处理和物化处理相结合的工艺流程:原水格栅调节池生物接触氧化沉淀过滤消毒中水 原水格栅调节池生物转盘沉淀过滤消毒中水 预处理和膜分离相结合的处理工艺流程:原水格栅调节池微絮凝过滤精密过滤膜分离消毒中水 膜生物反应器处理工艺流程 原水调节池预处理膜生物反应器消毒中水 利用生活排水(含油粪便污水)为中水水源 生物处理和深度处理相结合的工艺流程:原水调节池预处理两段生物接触氧化沉淀过滤消毒中水 原水调节池厌氧调节池两段生物接触氧化沉淀过滤消毒中水 原水调节池调节池预处理曝气生物滤池消毒中水 生物处理和土地处理工艺流程:原水厌氧调节池或化粪池土地处理(土壤-微生物净化)消毒中水 利用城市污水处理厂二级生物处理出水为中水水源:物化法深度处理工艺流程:二级处理出水调节池混凝沉淀(澄清)过滤消毒中水 物化与生化结合的深度处理流程 二级处理出水调节池微絮凝过滤生物活性碳消毒中水 微孔过滤处理工艺流程 二级处理出水调节池微孔过滤消毒中水 6、在设计自动喷水灭火系统时，配水管道的工作压力不应大于？1.2Mpa（data from:第 3 章 ppt113）7、下面关于自动喷水灭火系统管材？8 局部污水处理构筑物有哪几种？各起什么作用？化粪池：利用沉淀和厌氧发酵原理去除生活污水中悬浮性有机物。降温池：减低锅炉等加热设备排污水的水温。隔油池：取出含油污水。9.水表有那些种类？如何选择水表？水表的水头损失如何计算？分类：旋翼式：适用于测量小的流量。螺翼式：适用于测量大的流量。复式水表：流量变化幅度很大时使用。按计数器是否插入水中水表又可分为干式和湿式。水表的选择原则：1、当用水均匀时，按设计秒流量不超过水表的额定流量来决定水表的公称直径。室外水表要用消防流量校核；2、当用水为不均匀时，且其连续高峰负荷每昼夜不超过 23h 时，按设计秒流量不超过水表的最大流量来决定水表的公称直径。3、新建住宅的分户水表，其公称直径一般可采用 15mm。水表的水头损失：hd=qg2/Kb hd-水表的水头损失 qg计算管段的给水设计秒流量 Kb水表的特性系数 （旋翼式 Kb=Qmax2/100 螺翼式 Kb=Qmax2/10 Qmax为水表的过载流）10管道防护内容是什么？防腐，防冻，防露，防漏，防震 11当 H 供远大于 H 需及 H 供50mm,从箱底壁接出时，管顶入水口至箱底距离50mm,按管网设计秒流量计算 溢流管 管口应在水箱设计最高水位以上 50mm 处 按排泄水箱最大入流量确定 泄水管 从箱底接出 50mm 通气管 在箱盖设通气管 100 150mm 二、计算题 1、有一多层建筑住宅小区，共 3000 人，最高日用水量标准为 250L/人d，由市政单路供水，居民用水均需二次加压，试问贮水池生活用水的总容积至少多大？解：据规定（P50）居住小区的调节水量可以不小于建筑日用水量的 15%20%所以贮水池生活用水总容积 V总=300025020%150m3 2、已知供水系统最大时用水量为 20m3/h，系统安全系数为 1.3，水泵在 1h 内的启动次数为 8 次，试问气压水罐的调节容积？（P49）解：Vql=aqb/4nq=1.31.2 2048=0.975m3 建筑给排水试题 7 一、问答题 1热水供应系统按范围大小可分为？局部热水供应系统、集中热水供应系统、区域热水供应系统 2建筑内排水系统可分为？污废水排水系统、屋面雨水排水系统 3建筑内部排水体制分为？分流制：生活废水和粪便污水分别设置管道收集排放。合流
