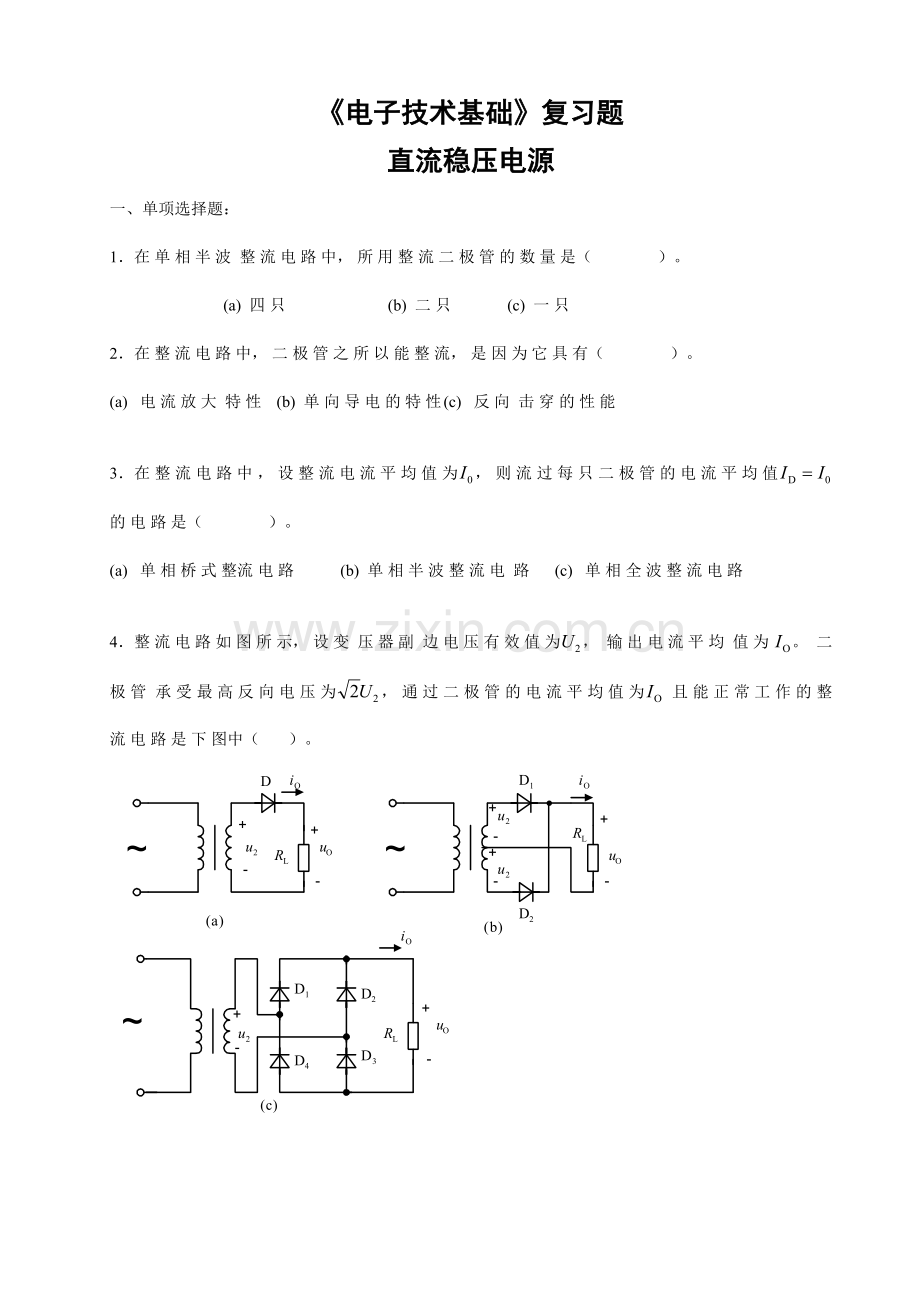

《电子技术基础》复习题
直流稳压电源
一、单项选择题：
1．在 单 相 半 波 整 流 电 路 中， 所 用 整 流 二 极 管 的 数 量 是（ ）。
(a) 四 只 (b) 二 只 (c) 一 只
2．在 整 流 电 路 中， 二 极 管 之 所 以 能 整 流， 是 因 为 它 具 有（ ）。
(a) 电 流 放 大 特 性 (b) 单 向 导 电 的 特 性 (c) 反 向 击 穿 的 性 能

3．在 整 流 电 路 中 ， 设 整 流 电 流 平 均 值 为， 则 流 过 每 只 二 极 管 的 电 流 平 均 值 的 电 路 是（ ）。
(a) 单 相 桥 式 整流 电 路 (b) 单 相 半 波 整 流 电 路 (c) 单 相 全 波 整 流 电 路

4．整 流 电 路 如 图 所 示， 设 变 压 器 副 边 电 压 有 效 值 为， 输 出 电 流 平 均 值 为 。 二 极 管 承 受 最 高 反 向 电 压 为， 通 过 二 极 管 的 电 流 平 均 值 为 且 能 正 常 工 作 的 整 流 电 路 是 下 图中（ ）。

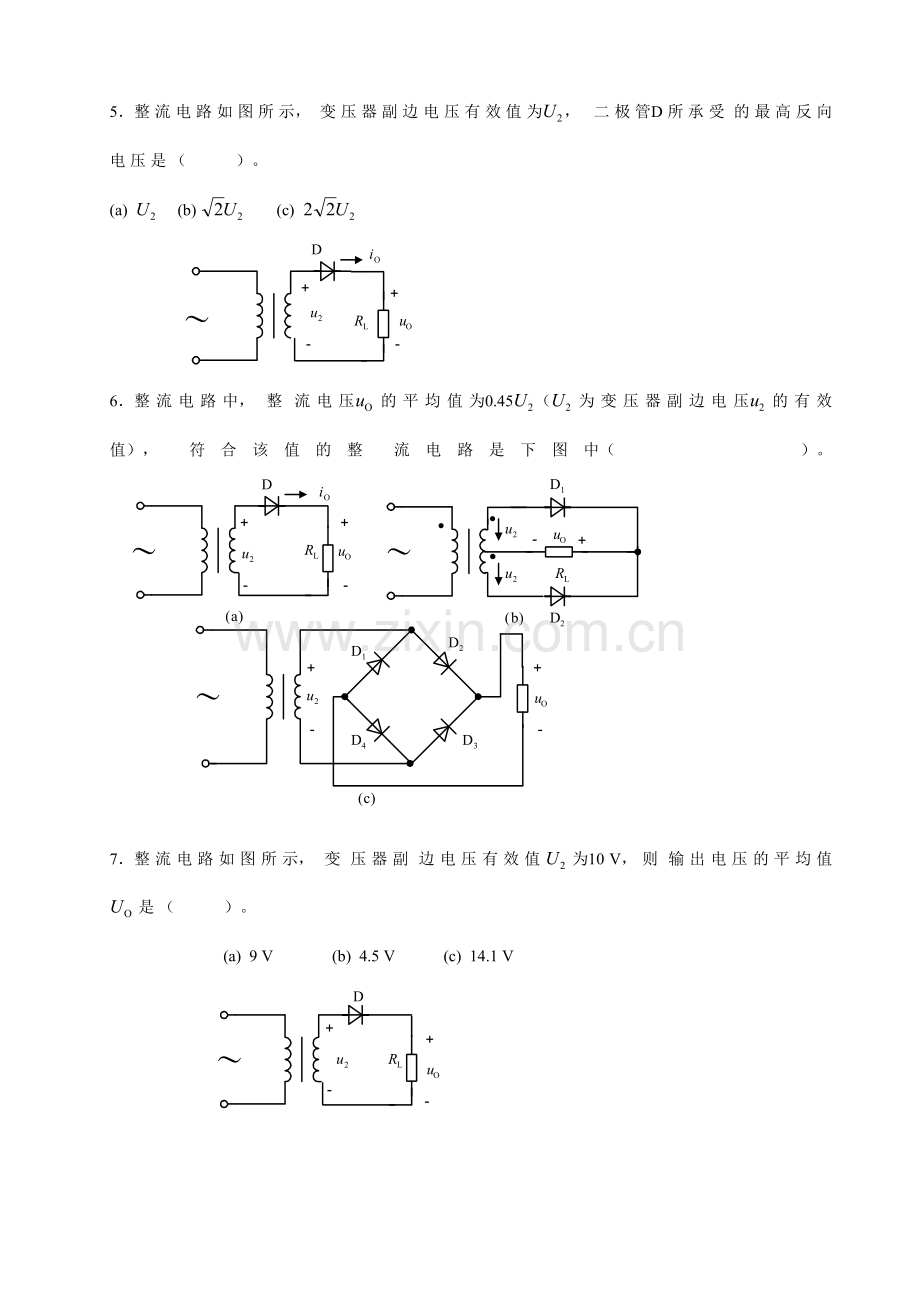

5．整 流 电 路 如 图 所 示， 变 压 器 副 边 电 压 有 效 值 为， 二 极 管D 所 承 受 的 最 高 反 向 电 压 是 （ ）。
(a) (b) (c)

6．整 流 电 路 中， 整 流 电 压 的 平 均 值 为0.45（ 为 变 压 器 副 边 电 压 的 有 效 值）， 符 合 该 值 的 整 流 电 路 是 下 图 中（ ）。

7．整 流 电 路 如 图 所 示， 变 压 器 副 边 电 压 有 效 值 为10 V， 则 输 出 电 压 的 平 均 值 是 （ ）。
(a) 9 V (b) 4.5 V (c) 14.1 V

8．设 整 流 变 压 器 副 边 电 压，欲 使 负 载 上 得 到 图 示 整 流 电 压 的 波 形， 则 需 要 采 用 的 整 流 电 路 是（ ）。
(a) 单 相 桥 式 整 流 电 路 (b) 单 相 全 波 整 流 电 路 (c) 单 相 半 波 整 流 电 路

9．在 单 相 桥 式 整 流 电 路 中， 所 用 整 流 二 极 管 的 数 量 是（ ）。
(a) 一 只 (b) 四 只 (c) 二 只

10．整 流 电 路 如 图 所 示， 设 变 压 器 副 边 电 压 有 效 值 为， 输 出 电 流 平 均 值 为 。 二 极 管 承 受 最 高 反 向 电 压 为，通 过 二 极 管 的 电 流 平 均值 为 且 能 正 常 工 作 的 整 流 电 路 是 下 图 中( )。

11．整 流 电 路 如 图 所 示， 输 出电 压 平 均 值 是18 V， 若 因 故 一 只 二 极 管 损 坏 而 断 开 ， 则 输 出 电 压 平 均 值 是（ ）。
(a) 10 V (b) 20 V (c) 40 V (d) 9 V

12．整 流 电 路 如 图 所 示，输 出电 流 平 均 值 ，则 流 过 二 极 管 的 电 流 平 均 值 是（ ）。
(a) =50 mA (b) =25 mA (c) =12.5 mA

13．整 流 电 路 如 图 所 示，已 知输 出电 压 平 均 值 是18 V， 则 变 压 器 副 边 电 压 有 效 值 是（ ）。
(a) 40 V (b) 20 V (c) 15 V (d) 12.7 V

14．整 流 电 路 如 图 所 示， 设 变 压 器 副 边 电 压 有 效 值 为 ， 输 出 电 压 平 均 值 为 ， 则 二 极 管 所 承 受 的 最 高 反 向 电 压 是 （ ）。
(a) (b) (c) (d)

15． 整 流 电 路 如 图1 所 示，输 入 电 压，输 出 电 压 的 波 形 是 图2中( )。

16．单 相 桥 式 整 流 电 路 如 图1所 示， 变 压 器 副 边 电 压 的 波 形 如 图2 所 示， 设 四 个 二 极 管 均 为 理 想 元 件，则 二 极 管 两 端 的 电 压 的 波 形 为 图3中（ ）。

17．整 流 电 路 如 图 所 示， 设 二 极 管 为 理 想 元 件， 已 知 变 压 器 副 边 电 压 ， 若 二 极 管 因 损 坏 而 断 开， 则 输 出 电 压 的 波 形 应 为 图（ ）
。

18．整 流 电 路 如 图 所 示， 流 过 负 载 电 流 的 平 均 值 为 ，忽 略 二 极 管 的 正 向 压 降，则 变 压 器 副 边 电 流 的 有 效 值 为（ ）。
(a) (b) (c) (d)

19．整 流 电 路 如 图 所 示， 变 压 器 副 边 电 压 有 效 值 为25 V，输 出 电 流 的 平 均 值，则 二 极 管 应 选 择 （ ）。

整流电流平均 值
反向峰值电压
(a)
2AP2
16mA
30V
(b)
2AP3
25mA
30V
(c)
2AP4
16mA
50V
(d)
2AP6
12mA
100V

20．整 流 电 路 如 图 所 示， 变 压 器 副 边 电 压 有 效 值 为25 V，输 出 电 流 的 平 均 值，则 二 极 管 应 选 择 （ ）。

整 流 电 流 平 均 值
反 向 峰 值 电 压
(a)
2AP3
25 mA
30 V
(b)
2AP4
16 mA
50 V
(c)
2AP6
12 mA
100 V

21．在 半 导 体 直 流 电 源 中， 为 了 减 少 输 出 电 压 的 脉 动 程 度， 除 有 整 流 电 路 外， 还 需 要 增 加 的 环 节 是（ ）。
(a) 滤 波 器 (b) 放 大 器 (c) 振 荡 器
22．直 流 电 源 电 路 如 图 所 示，用 虚 线 将 它 分 成 四 个 部 分，其 中 滤 波 环节 是 指 图 中 （ ）。
(a) (1) (b) (2) (c) (3) (d) (4)

23．单 相 半 波 整 流 、电 容 滤 波 电 路 中， 滤 波 电 容 的 接 法 是 （ ）。
(a) 与 负 载 电 阻 串 联 (b) 与 整 流 二 极 管 并 联 (c) 与 负 载 电 阻 并 联

24．电 容 滤 波 器 的 滤 波 原 理 是 根 据 电 路 状 态 改 变 时， 其 （ ）。
(a) 电 容 的 数 值 不 能 跃 变
(b) 通 过 电 容 的 电 流 不 能 跃 变
(c) 电 容 的 端 电 压 不 能 跃 变

25．单 相 半 波 整 流 、 电 容 滤 波 电 路 中， 设 变 压 器 副 边 电 压 有 效 值 为， 则 通 常 取 输 出 电 压 平 均 值 等 于（ ）。
(a) (b) 1. (c)

26．在 电 容 滤 波 电 路 中， 若 滤 波 电 容 不 变， 为 了 使 输 出 电 压 的 脉 动 程 度 最 小， 则 负 载 电 阻 阻 值 应 该（ ）。
(a) 大 (b) 较 大 (c) 小 (d) 较 小

27．整 流 滤 波 电 路 如 图 所 示， 负 载 电 阻 不 变， 电 容 C 愈 大， 则 输 出 电 压 平 均 值 应（ ）。

(a) 不 变 (b) 愈 大 (c) 愈 小

28．电 路 如 图 所 示， 其 中 能 起 滤 波 作 用 的 电 路 是（ ）。

29．单 相 半 波 整 流 、 电 容 滤 波 电 路 中， 设 变 压 器 副 边 电 压 有 效 值 为， 则 整 流 二 极 管 承 受 的 最 高 反 向 电 压 为（ ）。
(a) (b) (c)
559

30．整 流 滤 波 电 路 如 图 所 示， 变 压 器 副 边 电 压 有 效 值 是10 V， 开 关S 打 开 后， 电 容 器 两 端 电 压 的 平 均 值 是（ ）。
(a) 4.5V (b) 10V (c) 14.14V

31．整 流 滤 波 电 路 如 图 所 示， 变 压 器 副 边 电 压 有 效 值 是10 V， 二 极 管 所 承 受 的 最 高 反 向 电 压 是（ ）。
(a) 12 V (b) 14.14 V (c) 20 V (d) 28.28 V

32．整 流 滤 波 电 路 如 图 所 示， 变 压 器 副 边 电 压 有 效 值 是10 V， 开 关S 打 开 后， 二 极 管 承 受 的 最 高 反 向 电 压 是 （ ）。
(a) 10 V (b) 12 V (c) 14.14 V (d) 28.28 V

33．整 流 滤 波 电 路 如 图 所 示， 为开 关S 打 开 后 通 过 负 载 的 电 流 平 均 值， 为 开 关S 闭 合 后 通 过 负 载 的 电 流 平 均 值， 两 者 大 小 的 关 系 是（ ）。
(a) < (b) = (c) >

34．直 流 电 源 电 路 如 图 所 示 ， 用 虚 线 将 它 分 成 了 五 个 部 分， 其 中 稳 压 环 节 是 指 图 中 （ ）。
(a) （2） (b) （3） (c) (4) (d) ( 5 )

35．稳 压 管 稳 压电 路 如 图 所 示， 电 阻R 的 作 用 是 （ ）。
(a) 稳 定 输 出 电 流 (b) 抑 制 输 出 电 压 的 脉 动 (c) 调 节 电 压 和 限 制电 流

36．电 路 如 图 所 示， 三 端 集 成 稳 压 器 电 路 是 指 图（ ）。

37．W7815 型 三 端 集 成 稳 压 器 中 的“15” 是 指（ ）。
(a) 输 入 电 压 值 (b) 输 出 的 稳 定 电 压 值 (c) 最 大 输 出 电 流 值

38．三 端 集 成 稳 压 器 的 应 用 电 路 如 图 所 示， 外 加 稳 压 管 的 作 用 是 （ ）。
(a) 提 高 输 出 电 压 (b) 提 高 输 出 电 流 (c) 提 高 输 入 电 压

39．整 流 电 路 如 图 所 示， 设 变 压 器 副 边 电 压 有 效 值 为10 V， 则 输 出 电 压 平 均 值 是（ ）。
(a) 4.5 V (b) 9 V (c) 12 V (d) 20 V

40．整 流 电 路 如 图 所 示， 设 流 过 二 极 管 的电 流 平 均 值 为， 输 出电 流 平 均 值 为，则 与 之 间 的 关 系 是（ ）。
(a) = (b) > (c) =

二、分析计算题
1．整 流 电 路 如 图 所 示， 二 极 管 为 理 想 元 件 ， 变 压 器 副 边 电 压 有 效 值 为10 V， 负 载 电 阻 ， 变 压 器 变 比 。
(1) 求 负 载 电 阻 上 电 流 的 平 均 值 ；
(2) 求 变 压 器 原 边 电 压 有 效 值 和 变 压 器 副 边 电 流 的 有 效 值 ；
(3) 变 压 器 副 边 电 压 的 波 形 如 图 所 示， 试 定 性 画 出 的 波 形 。

2．图 示 电 路 中， 二 极 管 为 理 想 元 件，ui为 正 弦 交 流 电 压，已 知 交 流 电 压 表 的 读 数 为100V， 负 载 电 阻RL = 1kW， 求 开 关S 断 开 和 闭 合 时 直 流 电 压 表 和 电 流 表 （A） 的 读 数。（ 设 各 电 压 表 的 内 阻 为 无 穷 大， 电 流 表 的 内 阻 为 零）

3.电 路 如 图 所 示 ， 二 极 管 为 理 想 元 件， 已 知，，试 求 交 流 电流 表 交 流 电 压 表 和 直 流 电 流 表 直 流 电 压 表 的 读 数 各 是 多 少？
(设 电 流 表 的 内 阻 视 为 零， 电 压 表 的 内 阻 视 为 无 穷 大 )。

4．整 流 电 路 如 图 所 示， 二 极 管 为 理 想 元 件， 已 知直 流 电 压 表 的 读 数 为90V， 负 载 电 阻 ， 求：
(1)直 流电 流 表的 读 数 ;
(2) 整 流电 流 的 最 大 值 ;
(3) 若 其 中 一 个 二 极 管 损 坏 而 造 成 断 路， 重 新 回 答 上 面 的 问 题。 ( 设电 流 表 的 内 阻 视 为 零， 电 压 表 的 内 阻 视 为 无 穷 大) 。

5．电 路 如 图 所 示， 已 知 ，从 示 波 器 上 观 察 到 的 波 形 如 图 所 示， 要 求：
(1) 写 出 图 示 电 路 的 名 称 ;
(2) 如 图 所 示 负 载 电 压 的 波 形 是 否 正 确？
(3) 如 果 不 正 确， 试 分 析 故 障 的 原 因 ;
(4) 定 性 画 出 正 确 的 波 形。

6．整 流 电 路 如 图 所 示， 二 极 管 为 理 想 元 件， 和 的 有 效 值 分 别 为，， 负 载 电 阻，。
(1) 求 电 流 平 均 值 ;
(2) 若 不 慎 断 开， 电 流 平 均 值 又 是 多 少？

7．整 流 电 路 如 图 所 示， 二 极 管 为 理 想 元 件， 变 压 器 副 边 电 压 有 效 值 为 ， 负 载 电 阻 。试 求:
(1) 负 载 电 阻上 的 电 压 平 均 值 ;
(2) 负 载 电 阻上 的 电 流 平 均 值 ;
(3) 在 下 表 列 出 的 常 用 二 极 管 中 选 用 哪 种 型 号 比 较 合 适。

8．整 流 电 路 如 图 所 示 ， 二 极 管 为 理 想 元 件 且 忽 略变 压 器 副 绕 组 上 的 压 降， 变 压 器 原 边 电 压 有 效 值，负 载 电 阻， ，负 载 两 端 的 直 流 电 压 。要求:
(1) 在 下 表 中 选 出 合 适 型 号 的 二 极 管 ;
(2) 计 算 整 流 变 压 器 的 容 量S 和 变 比 k 。

9．整 流 电 路 如 图 所 示， 二 极 管 为 理 想 元 件，已 知 负 载 电 阻，负 载 两 端 直 流 电 压 为 ，试 求 :
(1) 直 流 电 流 表 的 读 数。
(2) 交流 电 压 表 (V) 、交 流 电 流 表 的 读 数 (设 电 流 表 内 阻 为 零， 电 压 表 的 内 阻 为 无 穷 大);
(3) 在 下 表 中 选 出 合 适 型 号 的 二 极 管。

10．整 流 滤 波 电 路 如 图 所 示， 负 载 电 阻， 电 容， 变 压 器 副 边 电 压 有 效 值， 二 极 管 为 理 想 元 件， 试 求 ：输出电 压 和 输 出 电 流 的 平 均 值 ，及 二 极 管 承 受 的 最 高 反向电压。

11．整 流 电 路 如 图 所 示， 二 极 管 为 理 想 元 件， 已 知，负 载 两 端 直 流 电 压，负 载 电 阻 ， 要 求 在 下 表 中 选 出 合 适 型 号 的 二 极 管。

12．整 流 滤 波 电 路 如 图 所 示，二 极 管 量 理 想 元 件，负 载 电 阻，电 容， 变 电 器 副 边 电 压 有 效 值， 用 直 流 电 压 表 测a、 b 两 点 电 压 时，其 读 数 为 : (1) 20V ；(2) 28V ；(3) 9V。试 分 析 每 个 读 数 是 在 何 种 情 况 下 出 现 的。(设 电 压 表 的 内 阻 为 无 穷 大，)。

13．整 流 滤 波 电 路 如 图 所 示 , 二 极 管 是 理 想 元 件 ， 正 弦 交 流 电 压 有 效 值，负 载 电 阻，电 容， 当直 流 电 压 表 的 读 数 为 下 列 数 据 时， 分 析 哪 个 是 合 理 的？ 哪 个 表 明 出 了 故 障？ 并 指 出 原 因。(1) 28V ; (2) 18V ; (3) 24V ; (4) 9V ; (设 电 压 表 的 (V)内 阻 为 无 穷 大，)

14.整 流 滤 波 电 路 如 图 所 示 ， 已 知，，，， 稳 压 管 的 稳 定 电 流 与 试 求 ：
(1) 通 过 负 载 和 稳 压 管 的 电 流 ；
(2) 变 压 器 副 边 电 压 的 有 效 值 ；
(3) 通 过 二 极 管 的 平 均 电 流 和 二 极 管 承 受 的 最 高 反 向 电 压。

15．电 路 如 图 所 示， 已 知，稳 压 管2CW20 的 参 数 为 ： 稳 定 电 压，最大 稳 定 电 流，电 阻，。
(1) 试 求 电 压 表 电 流 表和 的 读 数。( 设 电 流 表 内 阻 为 零， 电 压 表 内 阻 视 为 无 穷 大) ；
(2) 写 出 点 线 框 、、、各 部 分电 路 的各称。

16．电 路 如 图 所 示 ， 已 知， 稳 压 管 2CW5的 参 数 为， 稳 定 电 压， 最 大 稳 定 电 流， 电 阻，， 要 求：
(1) 求 出 开 关S 断 开 和 闭 合 时 通 过 稳 压 管 的 电 流 ;
(2) 写 出 虚 线 框 的 电 路 名 称。

17．电 路 如 图 所 示， 稳 压 电 路 由 两 个 稳压 管 串 联 而 成， 稳 压 管 的 稳 定 电 压 均 为100V， 负 载 电 流，限 流 电 阻， 如 果 稳 压 管 电 流 的 范 围 是。
(1) 试 求 允 许 的 输 入 电 压 变 化 范 围 ;
(2) 如 果， 试 求 允 许 的 负 载 电 阻 变 化范 围 。

《电子技术基础》复习题
直流稳压电源参考答案
一、单项选择题：
1． C 2．B 3．B 4．A 5．B 6．A 7．B 8．C 9．B 10．C
11．D 12．B 13．B 14．B 15．A 16．B 17．A 18．B 19．C 20．B
21．A 22．C 23．C 24．C 25．A 26．A 27．B 28．B 29．A 30．C
31．B 32．D 33．A 34．C 35．C 36．A 37．B 38．A 39．B 40．C

二、分析计算题

1．(1)

(2)

2．开 关 S 断 开，UO =0.45 U2 = 0.45×100= 45 V 电 压 表 (V2 ) 的 读 数 为 45V ，IO == 45 mA，电 流 表(A) 的 读 数 为 45 mA。
开 关S 闭 合，UO = 0.9 U2 = 0.9×100 = 90 V ，电 压 表(V2) 的 读 数 为 90 V，IO == 90 mA，电 流 表(A) 的 读 数 为 90 mA。
3．， 故 直 流 电 压 表 的 读 数 为90V。
故 直 流 电 流 表 的 读 数 为1A 。
，故 交 流 电 流 表 读 数 为，交 流 电 压 表的 读 数 为100V 。

4．(1) ，的 读 数 为
(2)

(3) 设 断 开，；
，的 读 数 为 0.45A，

5．(1) 图 示 电 路 为 单 相 桥 式 整 流 电 路 。
(2) 如 图 所 示 的 波 形 不 正 确 。
(3) 任 一 只 二 极 管 断 开 。
(4) 正 确 的的 波 形 为。

6．(1) ， ;
，
对 节点

(2) 若 不 慎 断 开，
则，；
而不 变，故

7．(1)
(2)
(3)
应 选 。
8．(1) 负 载 电 流

因 此 选 2CZ11C

(2)
变 比 。
9．(1)
的 读 数 为2.5A
(2)
(V) 的 读 数 为 222.22V

的 读 数 3.93A
(3)
因 此 选

10．

11．

因 此 选 。

12．(1) 20V 是 正 常 工 作 情 况 ； (2) 28V 是 负 载 电 阻 断 开 时 ；
(3) 9V 是 电 容C 断 开 时。

13．
(1) 的 读 数 为 28V 说 明 负 载 电 阻 断 开;
(2) 的 读 数 为18V 说 明 滤 波 电 容C 断 开；
(3) 的 读 数 为24V 是 正 常 工 作 情 况；
(4) 的 读 数 为 9V说 明 任 一 个 二 极 管 或 对 边 的 两 个 二 极 管 断 开 且 电 容C 断 开。

14．
(1) ，
R 两 端 的 电 压，
通 过 R 的 电 流 ，
(2)
(3) ，

15．
(1)电 压 表 的 读 数 等 于 稳 压 管 的 稳 定 电 压，故为。
， 故电 流 表 的 读 数 为10mA
故 电 流 表的 读 数 为5mA
(2) 为 整 流 变 压 器 。
为 单 相 桥 式 整 流 电 路。 为 电 容 滤 波 电 路。 为 稳 压 管 稳 压 电 路。

16．
(1) 当 开 关S 断 开 时，
当开 关S 闭 合 时，
(2) 虚 线 框 的 电 路 是 稳 压 管 稳 压 电 路。
17．
(1) 当 时 设 的 参 考 方 向 与 的 参 考 方 向 一 致， 则
，
当 时 , 允 许 的 输 入 电 压 的 变 化 范 围 是

(2)若，而，则
， 故，
，，故 允 许 的 负 载 电 阻变 化 范 围 是。
