强弱电施工规范与工艺
一、一般规定
1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电 器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功 率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（ L ）颜色应统 一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于 0.5M Ω 。
5 、各弱电子系统均用星型结构。
6 、进线穿线管 2~3 根从户外引入家用信息接入箱。出线穿线管从家 用信息箱到各个户内信息插座。所敷设暗管（穿线管）应采用钢管 或阻
燃硬质聚氯乙烯管（硬质 PVC 管）。
7 、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50% 。
8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采 用钢管。
9 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。
10、暗管必须弯曲敷设时，其路由长度应 ≤ 15 米 ，且该段内不得有 S 弯。连续弯曲超过 2 次时，应加装过线盒。 所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通 等。
11、暗管弯曲半径不得小于该管外径的 6~10 倍。
12、在暗管孔内不得有各种线缆接头。
13、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ， 交*距离不应小于 100mm 。
15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用 绝缘带包缠应均匀紧密。
16、暗盒均应该加装螺接以保护线路。
二、主要材料质量要求
1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准 的有关规定。

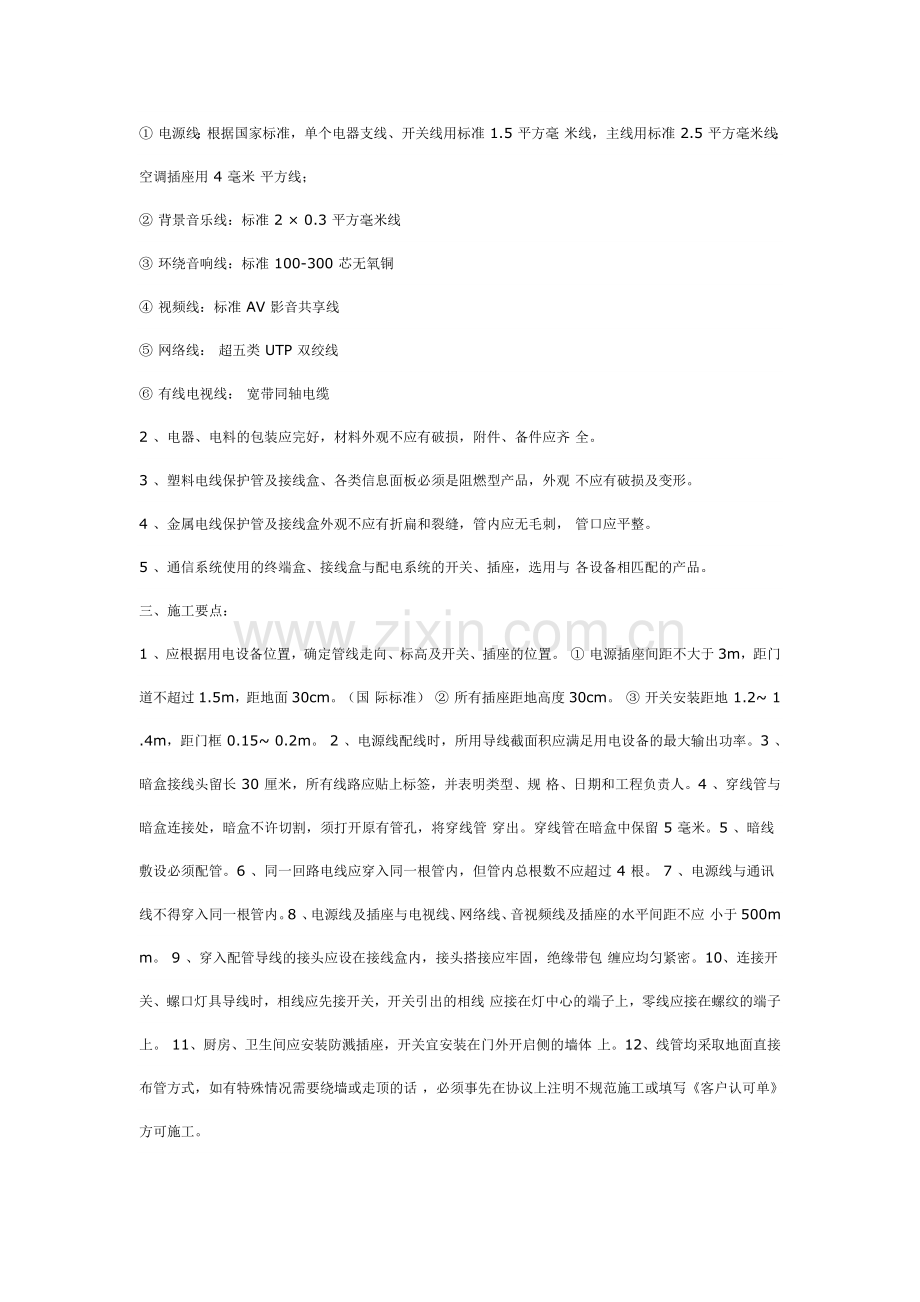

① 电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫 米线，主线用标准 2.5 平方毫米线；空调插座用 4 毫米 平方线；
② 背景音乐线：标准 2 × 0.3 平方毫米线
③ 环绕音响线：标准 100-300 芯无氧铜
④ 视频线：标准 AV 影音共享线
⑤ 网络线： 超五类 UTP 双绞线
⑥ 有线电视线： 宽带同轴电缆
2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐 全。
3 、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观 不应有破损及变形。
4 、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺， 管口应平整。
5 、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与 各设备相匹配的产品。
三、施工要点：
1 、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。 ① 电源插座间距不大于3m，距门道不超过1.5m，距地面30cm。（国 际标准） ② 所有插座距地高度30cm。 ③ 开关安装距地 1.2~ 1.4m，距门框 0.15~ 0.2m。 2 、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。3 、暗盒接线头留长 30 厘米，所有线路应贴上标签，并表明类型、规 格、日期和工程负责人。4 、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管 穿出。穿线管在暗盒中保留 5 毫米。5 、暗线敷设必须配管。6 、同一回路电线应穿入同一根管内，但管内总根数不应超过 4 根。 7 、电源线与通讯线不得穿入同一根管内。8 、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应 小于500mm。 9 、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包 缠应均匀紧密。10、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线 应接在灯中心的端子上，零线应接在螺纹的端子上。 11、厨房、卫生间应安装防溅插座，开关宜安装在门外开启侧的墙体 上。12、线管均采取地面直接布管方式，如有特殊情况需要绕墙或走顶的话 ，必须事先在协议上注明不规范施工或填写《客户认可单》方可施工。
