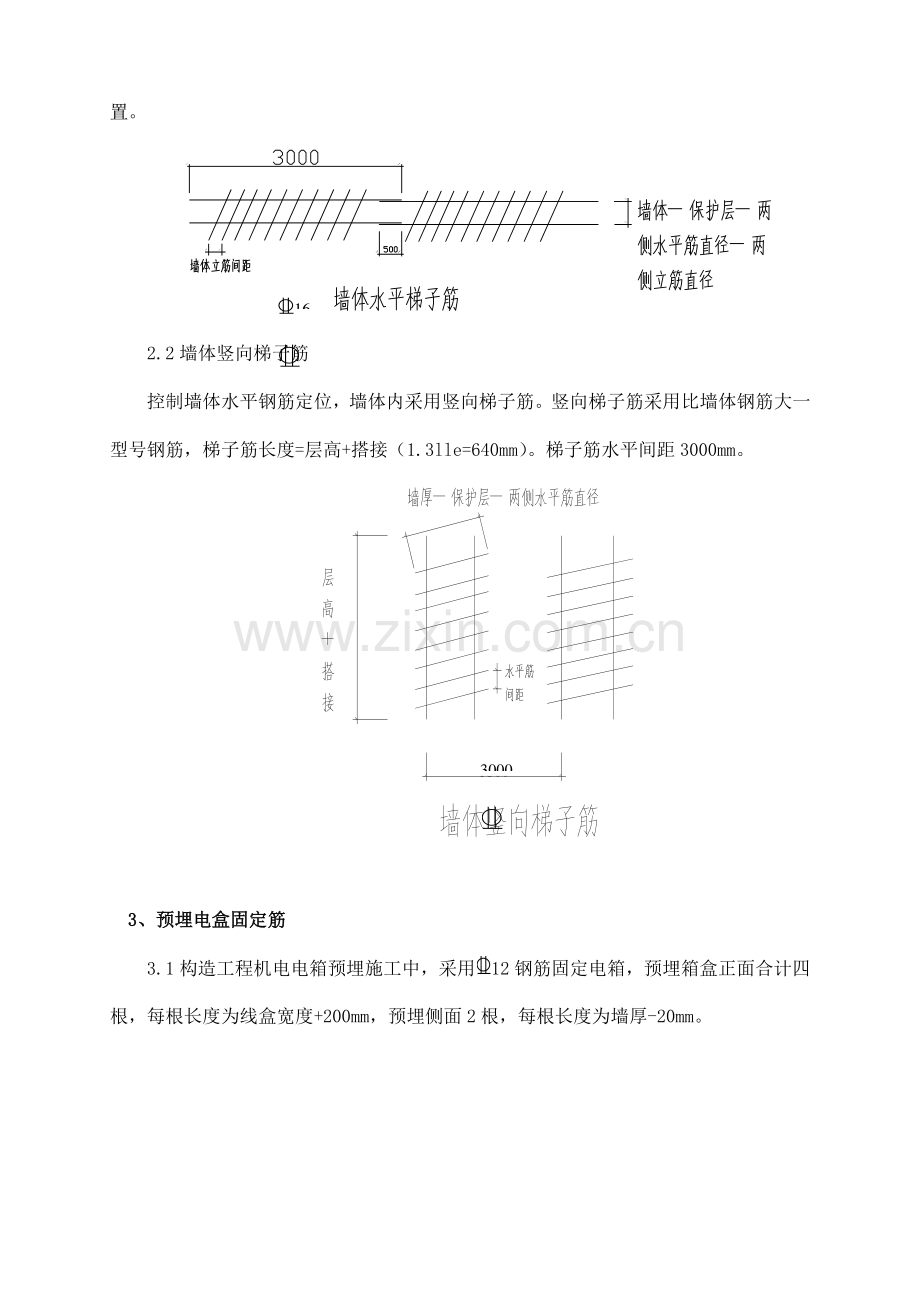

中粮万科长阳半岛中粮万科长阳半岛 1#地地 10 地块锅炉房地块锅炉房措施筋措施筋 1 1、马凳、马凳 1.1 基础底板（马凳采用20 钢筋，马凳高 h=板厚-基础底板上铁保护层-上铁钢筋直径-基础底板下铁保护层-下铁直径，马凳长 4000mm，搭接方向满足焊接长度 10d，另一方向间距 2023mm。1.2 楼板板厚 400、300mm 马凳采用18 钢筋，板厚 120mm 马凳采用14 钢筋，墙两侧负弯矩筋下部每侧不少于两排马凳。2 2、梯子筋梯子筋 2.1 墙体水平梯子筋 控制墙体竖向钢筋定位，采用水平梯子筋。水平梯子筋采用16，梯子筋长 3m，搭接长度 500mm，宽度=墙厚-保护层-两侧水平筋直径-两侧立筋直径。在每层墙体顶部放2023 置。C 2.2 墙体竖向梯子筋 控制墙体水平钢筋定位，墙体内采用竖向梯子筋。竖向梯子筋采用比墙体钢筋大一型号钢筋，梯子筋长度=层高+搭接（1.3lle=640mm）。梯子筋水平间距 3000mm。C 3 3、预埋电盒固定筋预埋电盒固定筋 3.1 构造工程机电电箱预埋施工中，采用12 钢筋固定电箱，预埋箱盒正面合计四根，每根长度为线盒宽度+200mm，预埋侧面 2 根，每根长度为墙厚-20mm。16 3000 3.2 构造工程机电套管预埋施工中，采用12 钢筋固定电盒，预埋盒正、背面各四根，每根长度为盒宽度+200mm。套筒安装如下图所示：电焊焊接电焊焊接钢筋绑扎电焊焊接电焊焊接辅筋(600，直径 12）钢筋绑扎套管辅筋(600，直径 12）辅筋(600，直径 12）辅筋(600，直径 12）套管安装正视图套管安装侧视图土建结构主钢筋CCCC 4 4、KZKZ 柱主筋定位卡柱主筋定位卡 控制柱主筋定位，采用20 钢筋，定位卡为柱主筋根数，柱主筋定位卡放置在每层柱上口。辅筋（600mm）12 辅筋（600mm）12 辅筋（600mm）12 辅筋（600mm）12 5 5、梁钢筋二层铁及多层铁之间垫铁、梁钢筋二层铁及多层铁之间垫铁 梁钢筋二层铁及多层铁之间垫铁采用25 钢筋，垫铁长度=梁宽-保护层，上铁：每根梁 6 根；下铁每根梁 6 根。C 6 6、顶模筋、顶模筋 控制墙体截面尺寸采用顶模筋，顶模筋为25 钢筋，在墙体梅花形布置，水平竖向间距 1500mm。钢筋两端点防锈漆。1500 7 7、框架柱支模加固用地锚桩筋、框架柱支模加固用地锚桩筋 框架柱支模加固用地锚桩筋采用25 钢筋，每颗柱 8 根。A 8 8、墙体支模加固用地锚桩筋、墙体支模加固用地锚桩筋 地下室墙体支模加固用地锚桩筋采用25 钢筋，在墙体两侧设置，每侧 2 根，间距1500mm。A 9 9、门框顶模筋、门框顶模筋 门框顶模筋采用12，每道门 16 根顶模筋，每根长 500mm，与墙体钢筋焊接连接。C 1010、窗框顶模、窗框顶模筋筋 窗框顶模筋采用12 钢筋，每道窗 20 根，与墙体钢筋点焊连接 1500 C 1 11 1、框架柱、框架柱穿墙螺栓穿墙螺栓加固加固 框架柱采用14 穿墙螺栓加固，竖向间距 600mm，四面均设置，穿墙螺栓长度=柱厚+700mm。穿墙螺杆与钢管之间用“3”字形卡扣夹紧。A-A 1 12 2、墙体墙体穿墙螺杆穿墙螺杆 本工程地下室外墙及人防层墙体使用穿墙螺栓固定墙体模板，穿墙螺栓长度=墙厚+600mm。竖向间距 600mm，水平间距 700mm。穿墙螺栓与钢管之间使用“3”字型卡扣，地下室墙体放置止水片。地下室内墙布置同外墙，不加止水片。12 300
