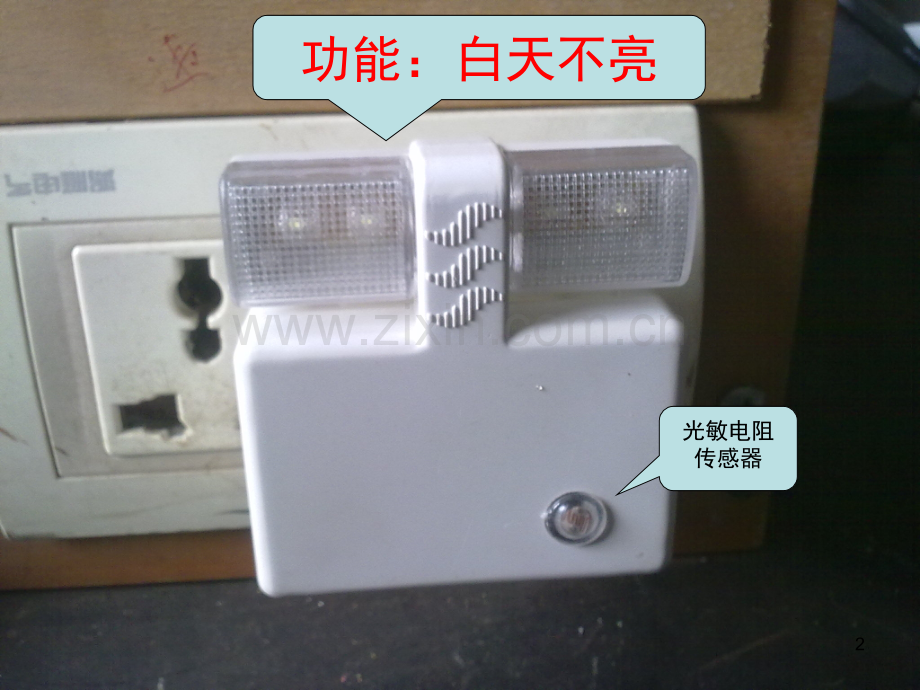

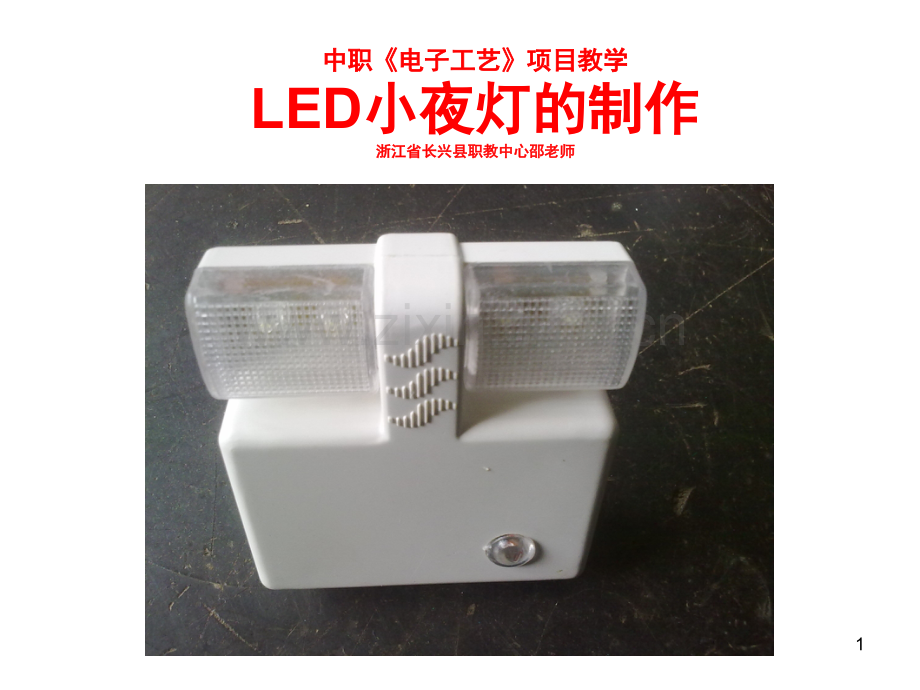

中职电子工艺项目教学中职电子工艺项目教学LED小夜灯的制作小夜灯的制作浙江省长兴县职教中心邵老师浙江省长兴县职教中心邵老师1功能：白天不亮光敏电阻传感器2晚上，光敏电阻阻值增大，三极管导通，LED发光黑胶布挡住光线天黑自动点亮天黑自动点亮3220V交流交流市电接入市电接入220V交流交流市电接入市电接入任务一：任务一：认识电路原理认识电路原理4电容降压电路R2限流桥式整流电路简单稳压电路分压式偏置电路光敏电阻负载光暗时，光敏电阻阻值变大，Q1导通，LED发光5任务二：元件的识别光敏电阻器的识别与检测特性：当光敏电阻受到光照时，特性：当光敏电阻受到光照时，阻值减小。阻值减小。检测方法：万用表置于RX1K或RX1OK档，分别检测亮阻与暗阻阻值。6整流二极管的识别与检测正极负极白色的圈万用表检测方法：欧姆档RX1K档，正向导通，反向截止。7LED 发光二极管的识别与检测挡位选择R10K挡正向电阻一般在30K左右黑表笔接正极，红表笔接负极+8任务三：插件与手工焊接任务三：插件与手工焊接安装的原则：安装的原则：先小后大，先小后大，先里后外，先里后外，先低后高，先低后高，先轻后重先轻后重9稳压二极管1011220V交流电插片注意接线位置12注意交流电接线位置1314注意光敏 电阻高度151617调节光敏电阻合适后再盖塑料帽181920任务四：通电调试任务四：通电调试21 一、C1：224=UF,400V表示什么含意？C1的作用是？二、D1D4构成什么电路 ，三、VDZ1是什么元件 ，起什么作用？四、R3电阻的作用是 ，C2的作用是？五、光暗时：Q1处于什么状态 ，此时，LED1-LED4 （发光还是不发光）。22
