快开门压力容器培训材料.ppt

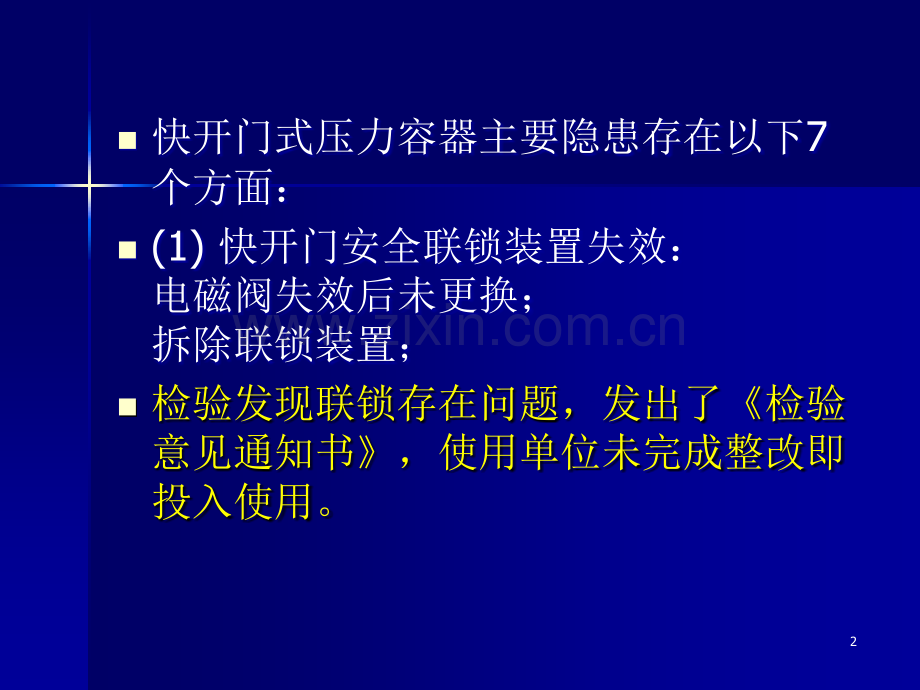

快开门式压力容器快开门式压力容器培训材料培训材料2013.6.202013.6.201 1n n快开门式压力容器主要隐患存在以下7个方面：n n(1)快开门安全联锁装置失效：电磁阀失效后未更换；拆除联锁装置；n n检验发现联锁存在问题，发出了检验意见通知书，使用单位未完成整改即投入使用。2 2n n(2)快开门釜门变形：齿啮合达不到设计要求，使用单位自行修复，对釜门任意实施焊接，致使釜门变形。n n(3)安全附件失灵：未定期检定，缺少维护保养。3 3n n(4)使用管理：缺少安全管理制度和操作规程，作业人员未经专业培训，未持证上岗。n n(5)移动支座开裂：因容器因热胀冷缩引起的轴向位移造成支座开裂。4 4n n(6)釜体腐蚀：排污（水）不畅，积水造成釜体严重腐蚀。n n(7)未进行年度检查未按照条例和固容规规定实行年度检查。5 5n n上殊问题普遍存在于中、小型建材厂。n n对于大型、专业企业以及医院、制药、橡胶和染织单位，使用单位规章严格，人员相对稳定，作业人员素质相对较高。设备安全联锁装置基本完好。6 6快开门式压力容器安全联锁快开门式压力容器安全联锁n n快开门式压力容器的定义：根据固定式压力容器安全技术监察规程第3.20条：快开门式压力容器是指进出容器通道的端盖或封头和主体间带有相互嵌套的快速密封锁紧装置的容器，用螺栓（例如活节螺栓）连接的不属于快开门式压力容器。7 7压力容器快开门安全连锁保护压力容器快开门安全连锁保护装置主要功能装置主要功能n n（1）当快开门达到预定关闭位置，方能升压运行；n n（2）当压力容器的内部压力完全释放，方能打开快开门。具有压力容器“有压”、“零压”指示及“超压”声光报警提醒操作人员采取相应措施的功能。8 8快开门式压力容器结构特点快开门式压力容器结构特点n n快开门压力容器的门盖（封头）具有开启灵活，快速的特点，被广泛用化工、轻工、食品、纺织、建材、医疗、造纸等行业。常见的硫化罐、高压氧舱、染色机、灭菌器、蒸煮锅、硅酸盐制品的蒸压釜和木材防腐罐以及消毒柜等。9 9常用快开门种类常用快开门种类n n齿啮式结构，主要应用于蒸压釜、硫化罐、染色机；1010n n压紧式结构主要应用于灭菌器；1111n n部分环式结构、卡箍式结构:主要应用于染色机、聚合釜等；1212n n移动式结构:主要应用于小型硫化缸；1313n n均布榫槽咬合结构和均布插销销入结构，主要应用于医院消毒柜，还有撑杆式和平移式结构。1414形式优点缺点齿啮式快开装置a.开启方便、密封性好；b.快门联锁方式实现形式多样；c.安装简便；d.容易实现自动化联锁控制；e.能承受压力高；f.适用范围广泛。a.加工难度高；b.密封圈易磨损；c.开启时压力释放速度快，爆炸威力大；d.安全联锁装置易受人为损坏；e.大型容器关闭较难；f.容器不能承受负压，否则密封不好，容易漏气。1515形式优点缺点压紧式快开装置a.开启速度慢；b.带压开启容易被发现；c.安全联锁装置容易得到保护。a.能承受的压力较低；b.开启速度慢；c.所使用的安全联锁装置可靠性差。部分环式快开装置a.开启速度快；b.装置加工简单、容易。a.实现安全联锁较困难；b.安全联锁装置可靠性差；c.安全联锁装置极易受人为损坏。1616n n快开门式压力容器的共同特点是容器的端盖或者封头快开门式压力容器的共同特点是容器的端盖或者封头及其锁紧装置是通过简单的转动结构或平移机构以有及其锁紧装置是通过简单的转动结构或平移机构以有限的一、两次连续的动作，便能快速完成开启或闭合限的一、两次连续的动作，便能快速完成开启或闭合密封过程，而不采用逐个拆装法兰连接结构。密封过程，而不采用逐个拆装法兰连接结构。1717快开门式压力容器安全联锁装快开门式压力容器安全联锁装置工作原理置工作原理n n当关闭快开门时，首先利用齿条、齿轮装置，将封头法兰逆时针旋转至指定位置。n n利用齿条、齿轮装置将封头法兰旋转至指定位置（封头有限位装置）。1818芜湖市安瑞装甲科技有限公司快开门式蒸压釜1919n n安全联锁装置手柄:如封头法兰不到位，定位套被保险块挡住，则手柄也不能抬起。2020n n当釜门转到指定位置（定位销），安全联锁手柄方可转到指定位置。手柄与球阀联动，所以手柄开启时，阀门也开启，手柄旋转至关闭位置时，球阀也关闭。2121n n联锁手柄方转到指定位置联锁指示灯亮，指示安全联锁装置已起到保护作用，设备即可正常加压。n n万一在手柄尚未旋转到位的情况下给容器送汽加压，此时因球阀尚与大气相通，蒸汽便会从该阀门排出，提醒操作人员停止操作。2222n n这时由于手柄没有锁定，因此还要手柄自锁装置。容器一旦加压，将气压通过管道引入活塞，使手柄不能回转。n n要开启快开门时，只能先将容器泄压，这时手柄锁解锁，或者压力继电器动作，才能人工开启，保证快开门开启安全。2323n n当压力容器的内部压力完全释放，方能打开门。常用一种气压推动活塞轴的自锁装置，自锁装置与釜体内腔相通或者与和釜体连接的压力传感器相连接，由釜内压力直接或通过压力传感器驱动活塞轴，而到达自锁目的。2424n n不论采用哪种安全联锁装置，安全联锁装置联锁功能均应达到固容规第3.20条规定的功能要求。n n快开门连锁装置对维保要求高，应勤检查及时处理，才能确保自锁装置可靠。有些厂家快门安全联锁装置可靠性差，投入用一、二年功能就可能损坏。2525快开门容器事故分析快开门容器事故分析n n1、带压开门：内部压力未完全释放时，联锁装置失效或未装设安全联锁装置导致门被强行打开。由于对其安全重视度不够；操作人员对该类容器的不了解造成疏忽。开门联锁装置传压管堵塞，离合器锁死装置齿块未啮合；有压锁死插销被强力拧断；压力传感器不够灵敏；压锁死装置被恶意拆除。2626快开门容器事故分析快开门容器事故分析n n2、门未关至预定的位置，对容器进行加压，导致门与筒体的连接强度不够，没能达到所需要的压力而爆炸。无限位装置，门未关到位容器内部就能升压；无门啮合感应装置。2727
