模具钢材表面脱碳的原因及预防措施(课堂PPT).ppt

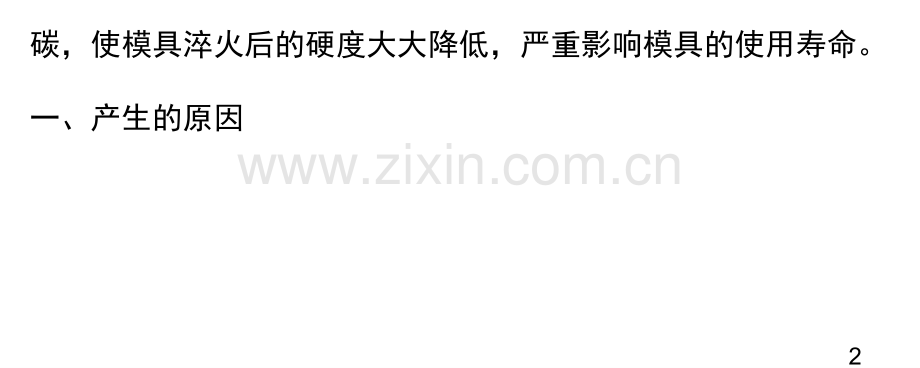

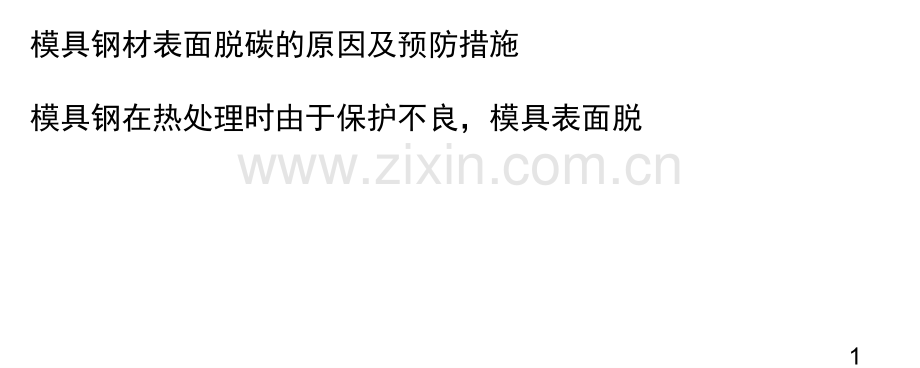

模具钢材表面脱碳的原因及预防措施模具钢在热处理时由于保护不良，模具表面脱1碳，使模具淬火后的硬度大大降低，严重影响模具的使用寿命。一、产生的原因21、模具在箱式或井式电阻炉中加热时，模具表面产生脱碳。2、在盐浴炉加热3时，盐浴老化，未能很好地进行脱氧处理。3、模具的工、夹具向盐浴中带进铁锈。4二、预防措施1、模具在空气电炉中加热时，要采用保护气氛或保护措施（5如涂料保护等）。2、盐浴加热时，盐的质量必须符合标准的要求，并经3005060×24h的烘干脱水处理。3、盐浴应定期脱氧，严格控制盐浴中7的氧化物含量，并定期清除炉渣，以免盐浴中氧化物增长过快。4、在有条件的情况下8，应尽量采用真空加热。模具钢 ccw，压铸模具钢材http:/，9
