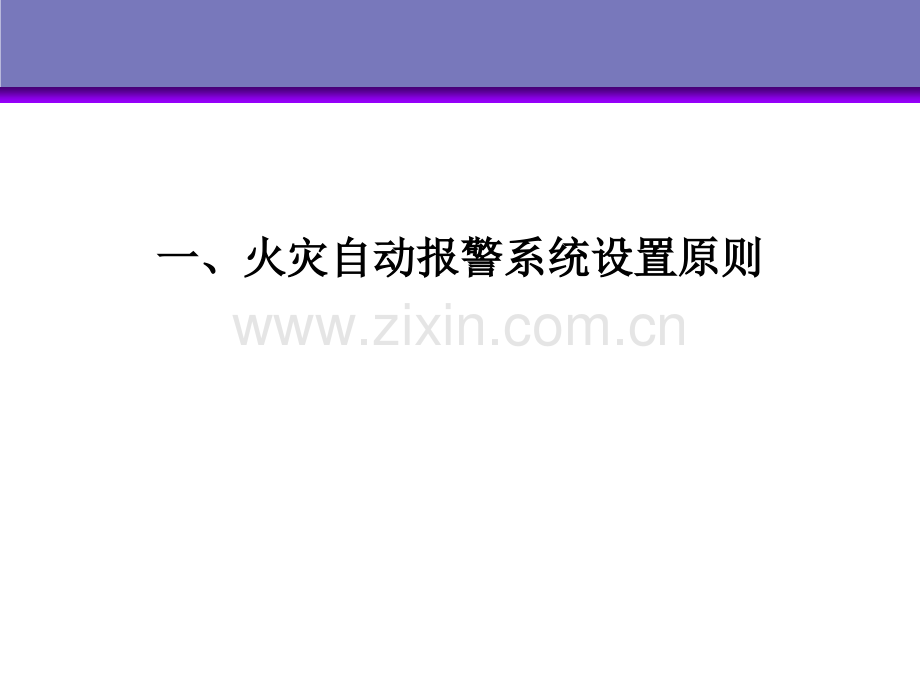

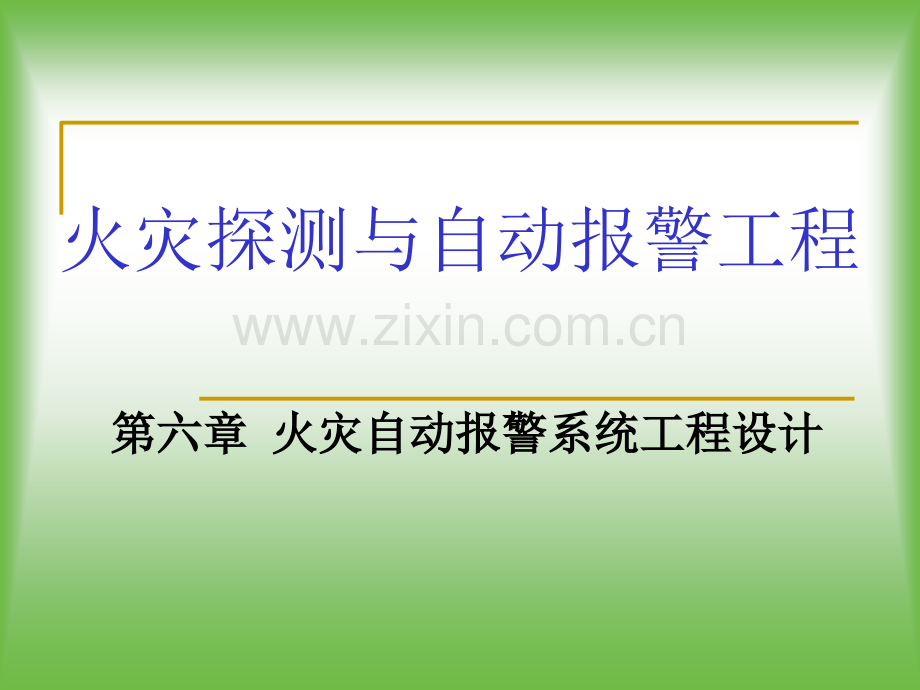

火灾探测与自动报警工程第六章第六章 火灾自动报警系统工程设计火灾自动报警系统工程设计一、火灾自动报警系统设置原则一、火灾自动报警系统设置原则规范适用范围规范适用范围n火灾自动报警系统设计规范规定：火灾自动报警系统设计规范规定：“本规定适本规定适用于工业与民用建筑和场所内设置的火灾自动报用于工业与民用建筑和场所内设置的火灾自动报警系统，不适用于生产和储存火药、炸药、弹药、警系统，不适用于生产和储存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统火工品等场所设置的火灾自动报警系统”火灾自动报警系统设置原则火灾自动报警系统设置原则n根据根据建筑物的建筑物的使用性质使用性质、火灾危险性划分火灾危险性划分、疏散疏散和火灾扑救难度和火灾扑救难度所确定的所确定的建筑分类建筑分类和和耐火等级要耐火等级要求求，结合，结合建筑的不同情况、火灾自动报警系统的建筑的不同情况、火灾自动报警系统的设计特点和消防工程实际需要设计特点和消防工程实际需要，有针对性地采取，有针对性地采取相应的防护措施和配置火灾自动报警系统相应的防护措施和配置火灾自动报警系统n既有明确的既有明确的硬性规定硬性规定，又有一定的，又有一定的灵活性灵活性，满足，满足不同建筑的不同需求不同建筑的不同需求火灾自动报警系统设置原则火灾自动报警系统设置原则n如大型综合性建筑及现代建筑如大型综合性建筑及现代建筑q特点：特点：n高投入、大规模、高性能、高效率高投入、大规模、高性能、高效率q火灾自动报警系统设置依据火灾自动报警系统设置依据n参照高层民用建筑的有关规定，相应确定建筑类别和耐火等级参照高层民用建筑的有关规定，相应确定建筑类别和耐火等级要求要求n根据根据高规高规、现代建筑设计标准现代建筑设计标准、火灾自动报警系统火灾自动报警系统设计规范设计规范等规定进行工程设计等规定进行工程设计n同时结合消防工程实际要求进行综合考虑，并取得当地消防主同时结合消防工程实际要求进行综合考虑，并取得当地消防主管部门的认可管部门的认可火灾自动报警系统设置原则火灾自动报警系统设置原则n系统保护对象分级系统保护对象分级q特级特级q一级一级q二级二级n具体工程设计的确定具体工程设计的确定q建筑规模建筑规模q使用性质使用性质q报警区域划分报警区域划分q消防管理组织体制消防管理组织体制火灾自动报警系统设计形式火灾自动报警系统设计形式保护对象分级保护对象分级n特级特级q建筑高度超过建筑高度超过100m的高层民用建筑，包括智能建筑的高层民用建筑，包括智能建筑n一级一级q高规高规中建筑高度不超过中建筑高度不超过100m的一类建筑的一类建筑q建规建规中的甲、乙类生产厂房和物品库房，及面积超中的甲、乙类生产厂房和物品库房，及面积超过（含）过（含）1000m2的丙类库房；高度不超过的丙类库房；高度不超过24m的重要的重要民用建筑及超过民用建筑及超过24m的单层公共建筑的单层公共建筑q人民防空工程防火设计规范人民防空工程防火设计规范中的重要地下工业建筑中的重要地下工业建筑和地下民用建筑和地下民用建筑保护对象分级保护对象分级n二级二级q高规高规中的二类建筑中的二类建筑q建规建规中的高度不超过中的高度不超过24m的重要民用建筑和工业建的重要民用建筑和工业建筑筑q人民防空工程防火设计规范人民防空工程防火设计规范中的重要地下民用建筑中的重要地下民用建筑系统设计前期工作系统设计前期工作n包括三个方面包括三个方面q摸清建筑物的基本情况摸清建筑物的基本情况n性质、规模、功能、平剖面性质、规模、功能、平剖面n防火分区、防火措施、结构形式、装饰材料防火分区、防火措施、结构形式、装饰材料n电梯的配置与管理方式，竖井布置电梯的配置与管理方式，竖井布置n各类机房、库房的布置以及用途各类机房、库房的布置以及用途系统设计前期工作系统设计前期工作q摸清相关消防设施情况及要求摸清相关消防设施情况及要求n室内消火栓系统中消防泵的设置及电气控制与联锁要求室内消火栓系统中消防泵的设置及电气控制与联锁要求n送风机、排风机、空调系统的控制、联锁要求送风机、排风机、空调系统的控制、联锁要求n防火卷帘门及防火门的设置及其电气控制要求防火卷帘门及防火门的设置及其电气控制要求q明确设计原则明确设计原则n根据分级及保护方式，制定系统总体设计方案根据分级及保护方式，制定系统总体设计方案n充分掌握各类消防系统设备及报警设备的技术性能要求充分掌握各类消防系统设备及报警设备的技术性能要求n研究建筑对火灾探测器的设置要求研究建筑对火灾探测器的设置要求n确定系统的基本设计形式和设备组成确定系统的基本设计形式和设备组成二、火灾探测器的设置要求二、火灾探测器的设置要求n根据根据火灾探测器的选用原则火灾探测器的选用原则和建筑对象的和建筑对象的保护等保护等级级划分设置划分设置n设置部位应与保护对象的分级相适应设置部位应与保护对象的分级相适应设置原则设置原则n特级保护对象特级保护对象q全面重点保护对象全面重点保护对象q全面设置全面设置（除小于（除小于5m2的厕所、卫生间外，的厕所、卫生间外，均应设置均应设置）n一级保护对象一级保护对象q局部重点保护对象局部重点保护对象q大部分部位设置大部分部位设置n二级保护对象二级保护对象q局部普通保护对象局部普通保护对象q部分部位设置部分部位设置高层民用建筑防火设计规范高层民用建筑防火设计规范三、系统选型与设计要求三、系统选型与设计要求一般要求一般要求n无论采取何种系统形式，都应设有无论采取何种系统形式，都应设有自动和手动两自动和手动两种触发装置种触发装置n火灾报警控制器容量和每一总线回路所连接的火火灾报警控制器容量和每一总线回路所连接的火灾探测器及控制模块的地址编码总数，在设计时灾探测器及控制模块的地址编码总数，在设计时应留有一定余量应留有一定余量n火灾自动报警设备，应采用经国家有关产品质量火灾自动报警设备，应采用经国家有关产品质量监督检测中心检验合格的产品监督检测中心检验合格的产品系统形式选择系统形式选择n主要三原则主要三原则q区域报警系统宜用于二级保护对象区域报警系统宜用于二级保护对象q集中报警系统宜用于一级、二级保护对象集中报警系统宜用于一级、二级保护对象q控制中心报警系统宜用于特级、一级保护对象控制中心报警系统宜用于特级、一级保护对象n实际应用实际应用q根据建筑规模、性质、报警区域划分、消防管理体制等根据建筑规模、性质、报警区域划分、消防管理体制等q如：大型综合性建筑及智能化建筑如：大型综合性建筑及智能化建筑n主要采用主要采用控制中心报警系统控制中心报警系统设计形式设计形式消防联动控制设计消防联动控制设计n当消防联动设备的编码控制模块与火灾探测器当消防联动设备的编码控制模块与火灾探测器底座的控制信号和火警信号在同一总线回路上传底座的控制信号和火警信号在同一总线回路上传输时，其传输总线应按消防控制线路要求敷设，输时，其传输总线应按消防控制线路要求敷设，而不应按报警信号传输线路要求敷设而不应按报警信号传输线路要求敷设q暗敷，宜用金属管或阻燃硬塑料管保护，保护层不小于暗敷，宜用金属管或阻燃硬塑料管保护，保护层不小于30mmq明敷，应用金属管或金属线槽保护明敷，应用金属管或金属线槽保护消防联动控制设计消防联动控制设计n消防水泵、防排烟风机的控制设备，当采用总消防水泵、防排烟风机的控制设备，当采用总线编码控制模块时，还应在消防控制室设置手动线编码控制模块时，还应在消防控制室设置手动直接控制装置直接控制装置n设置在消防控制室以外的消防联动控制设备的设置在消防控制室以外的消防联动控制设备的动作状态信号，均应在消防控制室显示，以便实动作状态信号，均应在消防控制室显示，以便实行系统的集中控制管理行系统的集中控制管理四、系统设计要点四、系统设计要点一、探测区域和报警区域的划分一、探测区域和报警区域的划分n定义定义q火灾报警区域：将保护对象划分为若干个分区火灾报警区域：将保护对象划分为若干个分区q火灾探测区域：将每个报警区域划分为若干个单元火灾探测区域：将每个报警区域划分为若干个单元n报警区域根据防火分区或楼层划分报警区域根据防火分区或楼层划分n探测区域按房间划分探测区域按房间划分二、探测器和手动报警按钮二、探测器和手动报警按钮n探测器设置位置探测器设置位置q火灾发生时火灾发生时烟、热最易到达之处烟、热最易到达之处，并且，并且能在短时间内聚能在短时间内聚积积的地方的地方q消防管理人员消防管理人员易于检查、维修易于检查、维修，而一般人员应不宜触及，而一般人员应不宜触及火灾探测器火灾探测器q火灾探测器不易受环境干扰，布线方便，安装美观火灾探测器不易受环境干扰，布线方便，安装美观n手动火灾报警按钮手动火灾报警按钮q每个防火分区至少应设置一个每个防火分区至少应设置一个手动火灾报警按钮手动火灾报警按钮q从一个防火分区内的任何位置到最近的手动报警按钮步从一个防火分区内的任何位置到最近的手动报警按钮步行距离不应行距离不应大于大于30mq宜设置在出入口宜设置在出入口q可兼容消火栓启泵按钮功能可兼容消火栓启泵按钮功能q应设置在明显的和便于操作的部位，安装高度应设置在明显的和便于操作的部位，安装高度1.3-1.5m三、系统保护方式及适用对象三、系统保护方式及适用对象n三种三种q全局式保护方式全局式保护方式n重要建筑对象及控制中心报警系统形式重要建筑对象及控制中心报警系统形式q局部式保护方式局部式保护方式n普通对象及其区域报警系统形式普通对象及其区域报警系统形式q混合式保护方式混合式保护方式n集中报警系统形式集中报警系统形式四、手动与自动控制四、手动与自动控制n主要消防设备必须主要消防设备必须同时设置手动与自动同时设置手动与自动两种控制两种控制方式方式q手动报警按钮、手动启动开关、手动切换开关等手动报警按钮、手动启动开关、手动切换开关等n联动控制是在手动与自动控制共存的基础上，实联动控制是在手动与自动控制共存的基础上，实现直接硬线控制与总线模块控制的现直接硬线控制与总线模块控制的“或或”逻辑关逻辑关系系q室内消火栓系统和自动喷水灭火系统的水泵电机室内消火栓系统和自动喷水灭火系统的水泵电机q防排烟系统的送风机、排烟机等防排烟系统的送风机、排烟机等五、系统设计与其他项目设计的配合五、系统设计与其他项目设计的配合建筑物高度建筑物高度确定电气防火设计范围确定电气防火设计范围防火分区防火分区确定区域报警范围、探测器种类确定区域报警范围、探测器种类防烟分区防烟分区确定防排烟系统控制方案确定防排烟系统控制方案消火栓消火栓确定人工报警方式与消防泵联锁控制确定人工报警方式与消防泵联锁控制自动报警系统工程图自动报警系统工程图n共共15种设计图纸种设计图纸q总平面布置图，消防控制室、监控区域分区示意图总平面布置图，消防控制室、监控区域分区示意图q火灾报警与消防设备联动、联锁控制系统图火灾报警与消防设备联动、联锁控制系统图q各个楼层的消防电气设备平面图各个楼层的消防电气设备平面图q火灾探测器布置系统图火灾探测器布置系统图q区域和集中报警系统连线示意图区域和集中报警系统连线示意图q火灾事故广播系统图火灾事故广播系统图q火灾事故照明平面布置图火灾事故照明平面布置图q疏散、诱导标志照明系统图疏散、诱导标志照明系统图q电动防火卷帘门联锁控制系统图电动防火卷帘门联锁控制系统图q电磁锁联锁控制系统图电磁锁联锁控制系统图q消防电梯联锁控制系统图消防电梯联锁控制系统图q消防水泵联锁控制系统图消防水泵联锁控制系统图q防排烟联锁控制系统图防排烟联锁控制系统图q灭火装置联锁控制系统图灭火装置联锁控制系统图q消防专用电源及应急（备用）消防电源系统图消防专用电源及应急（备用）消防电源系统图规范中表示严格程度的用词规范中表示严格程度的用词n很严格，非这样做不可很严格，非这样做不可q必须必须q严禁严禁n严格，在正常情况下均应这样做严格，在正常情况下均应这样做q应应q不应或不得不应或不得n允许稍有选择，在条件许可时首先应这样做允许稍有选择，在条件许可时首先应这样做q宜或可宜或可q不宜不宜
