驻地网竣工的文件模版.doc

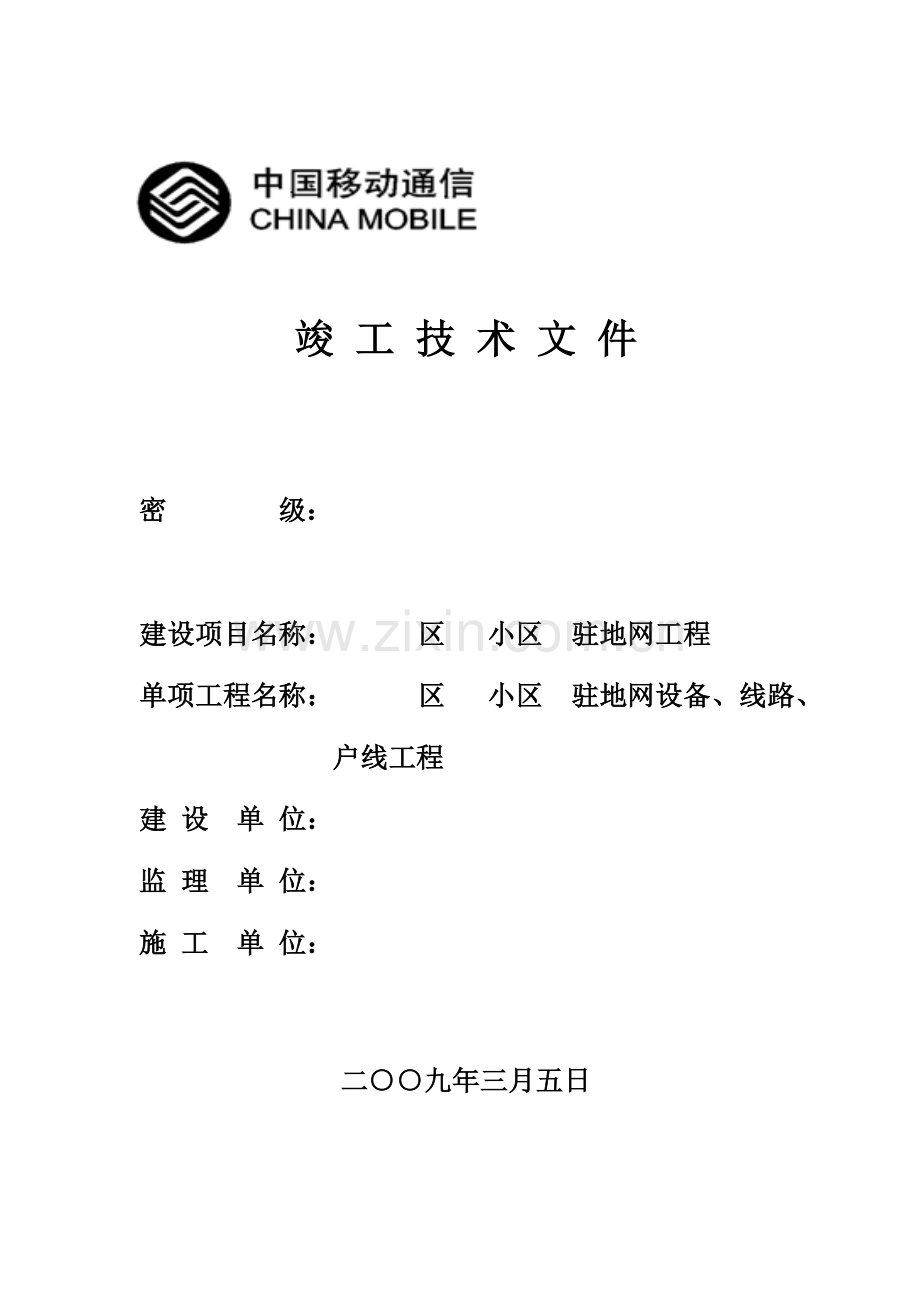

竣 工 技 术 文 件

密 级：

建设项目名称： 区 小区 驻地网工程
单项工程名称： 区 小区 驻地网设备、线路、户线工程
建 设 单 位：
监 理 单 位：
施 工 单 位：

二○○九年三月五日

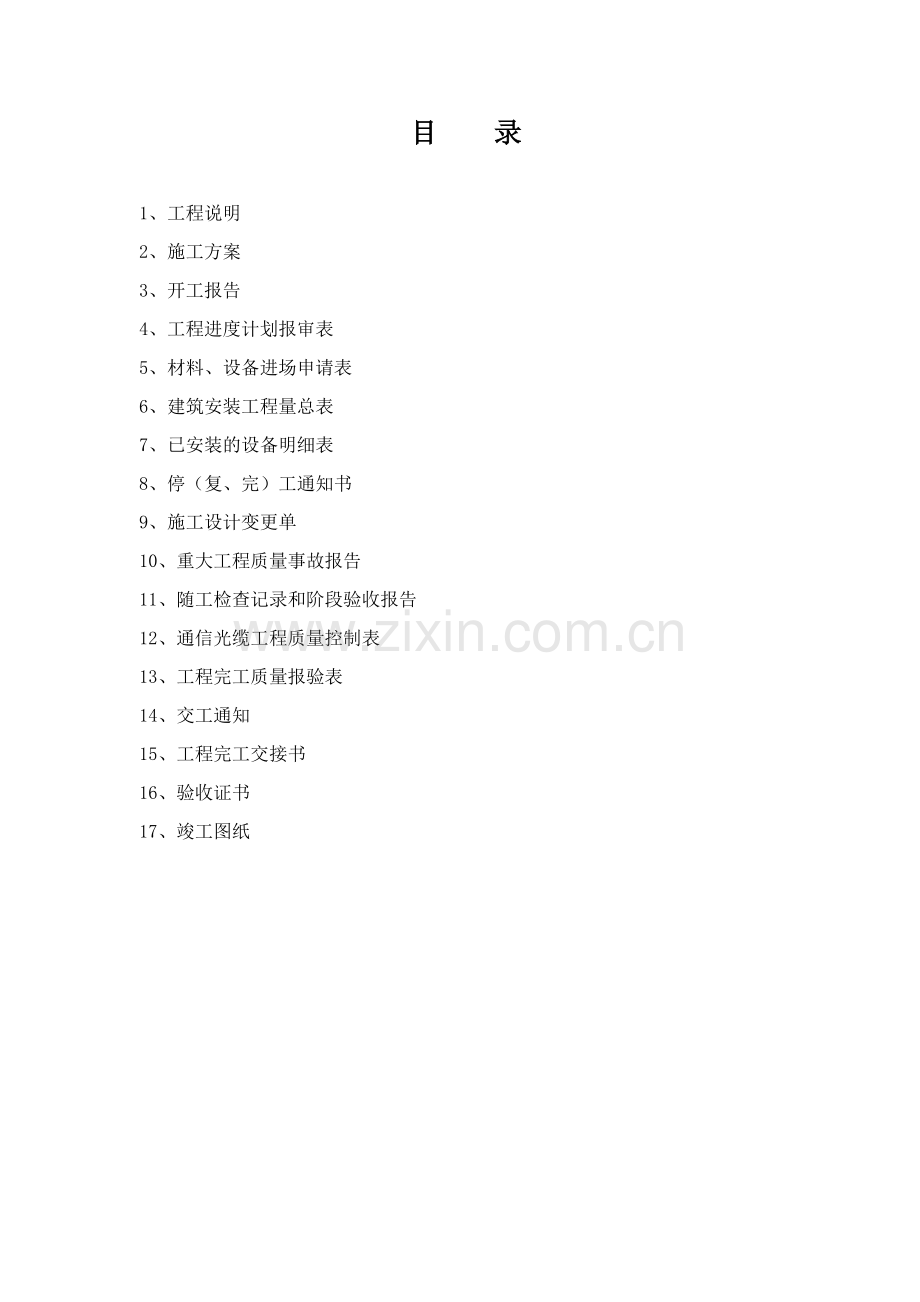

目 录

1、工程说明
2、施工方案
3、开工报告
4、工程进度计划报审表
5、材料、设备进场申请表
6、建筑安装工程量总表
7、已安装的设备明细表
8、停（复、完）工通知书
9、施工设计变更单
10、重大工程质量事故报告
11、随工检查记录和阶段验收报告
12、通信光缆工程质量控制表
13、工程完工质量报验表
14、交工通知
15、工程完工交接书
16、验收证书
17、竣工图纸
工 程 说 明
本项目为 工程 。本项目建设单位为江苏省移动通信有限责任公司南京分公司；设计单位为 设计院，施工单位为江苏省邮电建设工程有限公司南京分公司，监理单位为江苏邮通建设监理有限公司。
一、施工依据
1、江苏省xx移动分公司“x移动公司 号：工程施工函”。
2、xxxxx监理有限公司监理工程师的现场指令。
3、xxxxx移动分公司与xxx邮电建设工程有限公司签订的施工合同。
4、中华人民共和国原信产部颁发标准《建筑与建筑群综合布线系统工程验收规范》（GBT/T 50312-2000），《本地通信线路工程验收规范》（YD/T5138-2005），《有线接入网设备安装工程验收规范》（YD/T5140-2005）。
5、xxx邮电建设工程有限公司的作业指导书。
二、施工概况
1、本工程为 工程,江苏省邮电建设工程有限公司南京分公司承建了该项工程。本工程位于南京市 区 路 号。工程共安装信息点 个，共敷设 芯 光缆 公里，安装光交接箱 个，安装BAN箱体 个，安装 ONU 只，覆盖的用户范围是 小区 园 栋- 栋， 园 栋- 栋。
2、本工程严格执行江苏省邮电建设工程有限公司 “质量、环境、职业健康安全”三合一体系认证标准和相关部颁标准，严格执行各工序检查验收制度，随时听取业主意见调度施工力量，接受监理工程师监督、检查、指导，确保工程质量符合设计要求。
三、项目工期
本工程于200 年 月 日开工，至 200 年 月 日完工，工期共 天。
四、遗留问题说明
本工程所覆盖的小区是新建小区，在交付使用之前为了设备安全，ONU暂未安装（按工程实际情况填写）。
施工组织设计（方案）报审表

工程名称： 工程 总表（1）
致：
我方已根据施工合同的有关规定完成了 工程 施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计（方案）

承包单位（章）
项 目 经 理
日 期
专业监理工程师审查意见：

专业监理工程师
日 期
总监理工程师审核意见：

项目监理机构
总监理工程师
日 期

施工组织方案

一、工程概况
1、本工程为 工程,由江苏省邮电建设工程有限公司南京分公司承建。本工程位于南京市 区 路 号。本工程按设计共需安装信息点 个，敷设 芯 光缆 公里，安装光交接箱 个，安装BAN箱体 个，安装 ONU 只，覆盖的用户范围是 小区 园 栋- 栋， 园 栋- 栋。
二、工期及进度安排：
为确保按期完成施工，将立即组建施工队进行作业，并按以下几个阶段进行：
①（ 200 年 月 日－ 月 日）现场勘查，根据设计图确定管道及户管路由，掌握现场第一手资料。
②（ 200 年 月 日－ 月 日）根据现场调查情况进行详细施工组织设计，同时准备施工机具仪表。
③（ 200 年 月 日－ 月 日）施工队伍进场施工。
④（ 200 年 月 日－ 月 日）工程施工现场清理，做竣工资料。
三、施工组织机构：
1、现场施工管理机构及职责：
为合理组织施工，保证工程质量，满足业主对质量、工期的要求我公司成立南京移动驻地网线路、户线、设备工程施工项目部。该项目部代表我公司对本工程全权负责，全面行使指挥、调度和组织、管理的职能，项目部下设施工队。
项目部设经理 1 人，副经理 1 人。
设质量监督工程师 1 人。
设材料工程师 1 人。
项目部设在 。
2、项目经理职责：
①贯彻实施质量方针和质量目标，对工程质量负全面领导责任。
②加强内外协调，全面负责施工组织，对工程工期负主要领导责任。
③负责本项目质量保证体系的建立，确保质量保证体系在该项目的有效运行。
④组织编制质保实施细则，审定内部质量指标，定期组织工程质量检查。
⑤主持每一周一次的质量分析会，总结质量现状，对已发生的质量缺陷进行处理补救。
3、质量监督工程师：
①贯彻实施质量方针和质量目标，对工程质量负全面技术责任。
②主持编制工程项目的施工方案和图纸以及特殊项目的施工方案，并负责审核。
③主持施工方案会审，施工技术交底工作，对本项目的技术管理负全面责任。
④主持工程质量检查和质量分析会议；主持制定纠正和预防措施，并监督措施的实施。
⑤定期有序的深入现场检查，有权制止违反操作规程的不良行为，直至停工，并予以纠正。
四、施工平面布置：
本次施工队伍驻地在南京市雨花西路210号，施工人员及材料、库房料场均设在南京市雨花西路210号。
五、施工力量部署：
xxxx邮电建设工程有限公司xx分公司负责本工程，为按期完工，计划投入专业技术人员2人，技术工人10人，普通工人12人，共计24人。
六、材料供应及其管理：
本工程所需材料将严格按照南京移动公司关于用材议标会议精神要求采购，统一从国家公布的优质产品品牌中采购，严防不正之风，凡发现有违规行为者，追究其责任。质量监督工程师必须对材料质量进行检验。
工程材料质量使保证工程质量的根本，施工过程中做到对所用材料的搬运、保管、检验及交付实施全过程地控制，材料管理地处所（仓库、堆放点、堆物架）要卫生、整洁、安全。按要求做到防潮、防雨，并严格执行防火、防盗措施。
七、施工机具配置：
本工程组织施工机具：
①配置运营状态良好、效率高、安全地施工机具。平时要加强维护保养，以保证满足施工能力。
②本工程配置的主要施工机具详见附表《投入施工主要机械设备表》。
八、技术组织措施：
1、本工程参照执行的规范、规程、规定、标准：
①中华人民共和国原信产部颁发标准《建筑与建筑群综合布线系统工程验收规范》（GBT/T 50312-2000），
②中华人民共和国原信产部颁发标准《本地通信线路工程验收规范》（YD/T5138-2005）。
③中华人民共和国原信产部颁发标准《有线接入网设备安装工程验收规范》（YD/T5140-2005）。
2、强化施工技术管理，建立质量监督工程师负责制的技术管理体系。
3、主要技术管理措施：
①项目经理会同质量监督工程师召集专业技术人员进行施工图会审，并填写会审备忘录，报送甲方随工代表。
②各种材料的质量证书要登记造册。
③对作业班组要进行详细具体的技术交底，每7天检查一次作业班组对操作工艺及施工组织措施的落实情况，如有变化应及时调整修改。
④要随时配合甲方随工代表对工程质量的检查，全体施工人员必须给予积极配合。
⑤及时收集、严格保管、认真填写施工记录，如有不合格项，要及时查找原因并迅速分析处理，使其达标。
⑥设计变更处理办法：
当发现设计文件与现场实际情况不符，需要变更时，及时通知业主，由业主转告设计单位，督促其出具设计变更，上报随工代交后，并下发《变更设计通知书》。
⑦技术交底：
200 年 月 日前，设计单位须完成对项目部主管工程师和工程师以上的技术人员的技术交底。
正式开工前，项目负责人、技术人员把相关技术要求及《施工文件和图纸设计》交底到施工班，直至每一个作业人员。
⑧技术资料管理措施：
1）在工程开始施工前，首先检查、了解相关设计文件有不合现场情况的随时补充和修正，报批后下达执行；
2）搜集与保管材料的合格证；
3）收集、保管、校核施工测试记录，有不合格项目时要及时检查确认，并处理使其达标；
4）建立《工程台帐》，做好《工程日志薄》；
5）各种竣工资料要及时整理，随工程进度同步完成，做到规范、整齐、可靠。
九、施工技术方案
1、光缆路由的复测
按照施工图核对路由走向、敷设位置及接头点环境中是否安全可靠，便于施工、维护。
2、光缆配盘
①光缆配盘应根据复测路由计算出光缆敷设总长度以及光纤全程传输质量要求，选配单盘光缆。
②光缆应尽量做到整盘敷设，以减省中间接头。
③靠设备侧的第1、2段光缆和长度应尽量大于1公里。
3、光缆敷设
布放光缆，必须严密组织并有专人指挥。牵引进程中应有良好联络手段，禁止未训练的人员上岗和无联络工具的情况下作业。
光缆布放完毕，应检查光纤是否良好。光缆端头应做密封防潮处理，不得浸水。
①管道光缆
1）按设计核对光缆占用的管孔位置；
2）在同路由上选取用的孔位不改变，如变动或拐弯时，应满足光缆弯曲半径的要求；
3）所用的管孔必须清刷干净；
4）人工布放光缆时每个人孔应有人值守；布放光缆时拐弯人孔应有人值守；
5）光缆穿入管孔或管道拐弯或有交叉时，应采用导引装置或喇叭口保护管，不得损伤光缆外护层。根据需要可在光缆周围涂中性润滑剂。
6）光缆布放后，由专人统一指挥，逐个人孔地将光缆放置在规定地托板上，并留适当余量避免光缆绷得太紧。
②局内光缆
1) 局内光缆一般从局前人孔经地下进线室引至光端机。由于路由复杂，采用人工布放方式。布放时上下楼道及每个拐弯处应设专人，按统一指挥牵引，牵引中保持光缆呈松弛状态，严禁出现打小圈和死弯；
2）局内光缆应作标志，以便识别；
3）光缆在进线室内应选择安全的位置，当处于易受外界损伤的位置时，应采取保护措施；
4）光缆在进走线架、拐弯点（前、后）应予绑扎。上走道或爬墙的绑扎部位，应垫胶管，避免光缆受侧压；
5）按规定预留在端机侧的光缆，可以留在机房或进线室。有特殊要求预留的光缆，应按设计要求留足。
4、光缆接续与安装
光缆接续应符合以下规定：
①光缆接续前应核对光缆程式、接头位置并根据接头预留长度的要求留足光缆；
②光缆接续前应检查两段的光纤、铜导线质量合格后方可进行接续；
③光缆接续必须认真执行操作工艺的要求；
④光纤接续的环境必须整洁，应在工程车内或有遮盖物的环境中操作，严禁露天作业；
⑤光缆各连续部位及工具、材料应保持清洁，确保接续质量和密封效果；
⑥光纤接续严禁用刀片去除一次涂层或用火焰法制备端面；
⑦对填充型光缆，接续时应采用专用清洁剂去除填充物，禁止用汽油清洁；
⑧应根据接头套管的工艺尺寸要求开剥光缆外护层，不得损伤光纤；
⑨光缆接续应连续作业，以确保接续质量，当日确定无法完成的光缆接头应采取措施，不得让光缆受潮；
⑩光缆接头的平均损耗应达到设计文件的规定；
⑾光缆接头的安装
1）尽量安装在人孔内较高位置，避免雨季时人孔中积水浸泡；
2）安装位置不应影响人孔中其他光缆、电缆接头的安放；
3）预留光缆应有保护措施。
5、局（站）、Ban箱内光缆的安装
①在端机室内的光缆端接头安装位置应稳定安全，远离热源。
②自光缆终端接头引出的尾巴光缆或单芯光缆所带的连续器，应设计要求插入光配线架（分配盘）或ONU光口。暂不插入光配线架（分配盘）或光口的连续器应盖上塑料帽。
③光纤在机架内的盘绕应大于规定的曲率半径。
④金属加强芯、屏蔽线（铝护层）以及金属铠装层，应按设计要求方式作接地或终结。
⑤ 光纤、铜导线应在醒目部位标明方向和序号。
6、综合布线环境检查及器材检验
①应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：
u 交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
u 房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。
u 铺活动地板的场所，活动地板防静电措施的接地应符合设计要求。
u 交接间、设备间应提供220V单相带地电源插座。
u 交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。
u 交接间、设备间的面积、通风及环境温、湿度应符合设计要求。
②施工前应对所用器材进行外观检验，检查其型号现格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、机械性能、使用功能及有关特殊要求，应符合设计规定。
 ③ 电缆电气、光纤特性性能抽样测试，应符合产品出厂检验要求及相关规范规定。
 7、管槽敷设：
   ①金属管或阻燃型硬质（PVC）塑料管暗敷设要求：
u 暗配管宜采用金属管或阻燃型硬质（ PVC）塑料管，预埋在墙体中间的暗管内径不宜超过50mm，楼板中的暗管内径直为15～25mm。直线布管30m处应设置过线盒或接线箱。
u 暗配管的转弯角度应大于90°，在路径上每根暗管的转弯角度不得多于二个，并不应有S弯出现。在弯曲布管时每间隔15m处，应设置暗过线盒或接线箱。
u 暗配管转弯的弯曲半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于l0倍。
②线槽地面暗敷设要求：
u 在建筑物中预埋线槽，可根据其尺寸不同，按一层或二层设置，应至少预埋二根以上，沟槽的宽度宜小于600mm，线槽截面高度不宜超过25mm 。
u 线槽直埋长度超过6m或在线槽路由交叉、转弯时，宜设置过线盒，以便于布放缆线和维修。
u 过线盒、沟槽盖板应能开启，并与地面齐平，盒盖处、盖板和信息插座出口处应采取防水措施。
u 线槽宜采用PVC管引入线盒内。
 ③ 桥架敷设要求：
u 桥架水平敷设时，吊（支）架间距一般为1.5m～3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。
u 桥架及槽道的安装位置应符合设计图规定，左右偏差不应超过50 mm。
u 桥架及槽道水平度每米偏差不应超过2m m。
u 垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3 mm。
u 两槽道拼接处水平度偏差不应超过2mm。
u 吊（支）架安装应保持垂直平整，排列整齐，固定牢固，无歪斜现象。
u 金属桥架及槽道节与节间应接触良好安装牢固。
④ 盒、箱安装要求：
u 信息插座安装在活动地板或地面上，应固定在接线盒内，插座面板有直立和水平等形式，接线盒盖可开启，并应严密防水、防尘。接线盒盖面应与地面平齐。
u 信息插座安装在墙体上，宜高出地面300mm，如地面采用活动地板时，应加上活动地板内净高尺寸。
u 信息插座底座的固定方法以施工现场条件而定，宜采用扩张螺钉、射钉等方式，固定螺丝需拧紧，不应产生松动现象。
u 信息插座应有标签，以颜色、图形、文字表示所接终端设备类型，安装位置应符合设计要求。
u 交接箱或暗线箱宜暗设在墙体内，预留墙洞安装，箱底高出地面宜为500～1000mm。
8、 设备安装
  ①机架安装要求：
u 机架安装完毕后，水平、垂直度应符合厂家规定。如无厂家规定时，垂直度偏差不应大于3mm。
u 机架上的各种零件不得脱落或碰坏。漆面如有脱落应予以补漆，各种标志完整清晰。
u 机架的安装应牢固、应按设计图的防震要求进行加固。
u 安装机架面板、架前应留有1.5m空间、机架背面离墙距离应大于0.8m，以便于安装和施工。
u 壁挂式机框底距地面宜为300～800mm。
②配线设备机架安装要求：
u 采用下走线方式、架底位置应与电缆上线孔相对应。
u 各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。
u 接线端子各种标志应齐全。
③各类接线模块安装要求：
u 模块设备应完整无损，安装就位、标志齐全。
u 安装螺丝应拧牢固，面板应保持在一个水平面上。
 ④接地要求：
u 安装机架，配线设备及金属钢管、槽道、接地体，保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。
9、缆线敷设
①缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。
②缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤。
③缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确。
④电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求。
⑤缆线布放时应有冗余。在交接间，设备间对绞电缆预留长度，一般为3～6m；工作区为0.3～0.6m；光缆在设备端预留长度一般为5～10m，有特殊要求的应按设计要求预留长度。
  ⑥缆线的弯曲半径应符合下列规定：
u 非屏蔽4对对续电缆的弯曲半径应至少为电缆外径的4倍，在施工过程中应至少为8倍。
u 屏蔽对绞电缆的弯曲半径应至少为电缆外径的6～10倍。
u 主干对绞电缆的弯曲半径应至少为电缆外径的10倍。
u 光缆的弯曲半径应至少为光缆外径的l5倍，在施工过程中应至少为20倍。
⑦缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5m。
  ⑧布放缆线的牵引力，应小于缆线允许张力的80%，对光缆瞬间最大牵引力不应超过光缆允许的张力。在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上。
  ⑨缆线布放过程中为避免受力和扭曲，应制作合格的牵引端头。如果用机械牵引时，应根据缆线牵引的长度，布放环境，牵引张力等因素选用集中牵引或分散牵引等方式。
⑩布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为15m/s。光缆出盘处要保持松弛的弧度，并留有缓冲的余量，又不宜过多，避免光缆出现背扣
（11）预埋线槽和暗管敷设缆线应符合下列规定：
u 敷设管道的两端应有标志，表示出房号、序号和长度。
u 管道内应无阻挡，管口应无毛刺，并安置牵引线或拉线。
u 敷设暗管直采用钢管或阻燃硬质（PVC）塑料管。布放双护套缆线和主干缆线时，直线管道的管径利用率应为50%～60%，弯管道为40%～50%，暗管布放4对对续电缆时，管道的截面利用率应为25%～30%。预埋线槽宜采用金属线槽，线槽的截面利用率不应超过40%。
u 光缆与电缆同管敷设时，应在暗管内预置塑料子管，将光缆设在子管内，使光缆和电缆分开布放，子管的内径应为光缆外径的15倍。
  （12） 设置电缆桥架和线槽敷设缆线应符合下列规定：
u 电缆桥架直高出地面2.2 m 以上，桥架顶部距顶棚或其他障碍物不应小于300mm。桥架宽度不宜小于100mm，桥架内横断面的填充率不应超过50%。
u 电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处，应固定在桥架的支架上，水平敷设时，直线部分间隔距离在3～5m处设固定点。在缆线的距离首端、尾端、转弯中心点处300～500mm处设置固定点。
u 电缆线槽直高出地面2.2m。在吊顶内设置时、槽盖开启面应保持80mm的垂直净空，线槽截面利用率不应超过50%。
u 布放线槽缆线可以不绑扎，槽内缆线应顺直，尽量不交叉、缆线不应溢出线槽、在缆线进出线槽部位，转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5m处固定在缆线支架上。
u 在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。
u 4对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他通信电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀、松紧适度。
u 顶棚内敷设缆线时，应考虑防火要求缆线敷设应单独设置吊架，不得布放在顶棚吊架上，宜放置在金属线槽内布线。缆线护套应阻燃、缆线截面选用应符合设计要求。
u 在竖井内采用明配管、桥架、金属线槽等方式敷设缆线，并应符合以上有关条款要求。竖井内楼板孔洞周边应设置50mm的防水台，洞口用防火材料封堵严实。
10、缆线终端安装
①缆线在终端前，必须检查标签颜色和数字含义，并按顺序终端，缆线中间不得产生接头现象。
②缆线终端处必须卡接牢固、接触良好,应符合设计和厂家安装手册要求。
③对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接
④对绞电缆芯线终端应符合下列要求：
u 终端时，每对对绞线应尽量保持扭绞状态，非扭绞长度对于5类线不应大于13mm， 4类线不大于25mm。
u 剥除护套均不得刮伤绝缘层，应使用专用工具剥除。
u 对绞线在信息插座（RJ45）相连时，必须按色标和线对顺序进行卡接。插座类型，色标和编号应符合规定。
u 对绞电缆与RJ45信息插座的卡接端子连接时，应按先近后远，先下后上的顺序进行卡接。
u 对绞电缆与接线模块（IDC，RJ45）卡接时，应按设计和厂家规定进行操作。
u 屏蔽对绞电缆的屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩368圆周接触，接触长度不宜小于100mm。
⑤光缆芯线终端应符合下列要求：
u 采用光纤连接盒对光缆芯线接续、保护、光纤连接盒可为固定和抽屉二种方式。在连接盒中光纤应能得到足够的弯曲半径。
u 光纤融接或机械连接处应加以保护和固定，使用连接器以便于光纤的跳接。
u 连接盒面板应有标志。
u 跳线软纤的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求。
   11、各类跳线的成端
①各类跳线缆线和插件间接触应良好，接线无误，标志齐全。跳线选用类型应符合系统设计要求。
②各类跳线长度应符合设计要求，一般对绞电缆不应超过5m，光缆不应超过10m。
十、选题保证体系措施及创优计划：
“质量第一，用户至上”是我公司求生存、图发展的最高宗旨。保证工程质量符合建设单位的要求，使工程质量验收合格率达到100％，优良率达到95％以上。具体措施如下：
①建立以项目经理为核心的质量保证体系，对工程施工实行全过程控制，保证质量目标的实现；
②抓好质量教育，树立“质量第一”的思想，继续推行上岗作业制度。所有参建人员必须经过操作岗位的技能培训，严格考核。不合格人员不得上岗作业。监理工程师认为不称职的任何人员都将立即停止其作业；
③严格按质量控制程序对整个工程进行全过程控制；
④作业能要认真做好自检的互检工作，质检工程师要做好工序的转序专检。各种检查必须有记录，并做好竣工资料及复印件移交。切实做到上道工序为下道工序负责，下道工序为上道工序把关。不合格工序不得转序；
⑤质量监督工程师要随时配合监理工程师对隐蔽工程项目进行检查确认。不合格部位不得掩埋，未处理达标的工序项目不得进下道工序施工。并在施工组织上应对覆盖和掩蔽的任何工程的检查和测量有充分的时间；
⑥对易发生质量问题的施工环节，要制定预防措施并进行定期检查，必须指派经验丰富的作业人员定岗施工。光缆工程中特别注意各种光缆的接续工作，由于接续的人为因素较大，随机因素多，要指定经验丰富的技工作业，提高接续质量；
⑦验收前的工程自检要及时、准确、严肃；
⑧各工序严格按管理程序进行，各转序点要严格检查；
⑨本工程采用随机抽样等方法对工程质量进行有效的分析和控制，及时发现和处理工程中出现的问题。
十一、文明施工及安全保证措施：
1、文明施工
本工程建立项目经理是文明施工的第一责任人的组织保证体系，着重抓好施工现场的场容、管理资料整理、机具管理和环境卫生防疫等四方面的工作，以创造一个良好施工环境的作业条件，保护员工的健康，确保施工活动正常进行。
①项目部各作业班级明确各自的文明施工职责和岗位分工范围；
②施工中按照场地总平面图设置各项临时设施，各种材料场堆放、布局要合理。
③施工过程中，各分项、单项工程施工前制定安全生产、文明施工措施和办法，做到图纸、措施、设备、材料、机具、劳动力等落实。
④临时设施建设完整，布置得当，环境清洁。
2、安全保证措施
①建立项目经理领导下的安全管理系统；
②严格执行“安全第一、预防为主”的安全生产方针；坚持以防为主，防管结合。强化安全措施，文明施工。特别要注意作业安全，并确保无行车事故和职工责任伤亡及重伤事故；
③坚持管生产必须管安全的原则。认真贯彻五同时原则，即：在计划、布置、检查、总结、评比生产任务的同时，计划、布置、检查、总结、评比安全工作；
④开工前必须组织全体施工人员，进行一次全面系统的安全教育。强化全员安全意识，提高自我防范能力。要求全员做到四有三不：即由计划、有布置、有检查、有考核；不例行公事、不流于形式、不留死角；
⑤严字当头，对事故苗头实行三个“百分之百”的管理，即百分之百登记、百分之百通报、百分之百加以消除。形成人人遵守规章制度的风气，开创良好的安全施工环境；
⑥加强对司助人员的安全教育工作，严格“按行车规则”、“交通安全规则”作业。定期开展评比活动，实行“十万里安全奖”制度，开展“万公里行车无事故竞赛”活动，确保行车安全。

xxx邮电建设工程有限公司xx分公司
　 200 年 月 日
工程开工/复工报审表

工程名称：区 小区驻地网线路、设备、户线工程 总表（2）
致：
我方承担的区 小区驻地网线路、设备、户线工程 ，已完成了以下各项工作，具备了工程开工条件，特此申请施工，请核查并签发工程开工指令。
附：1、开工报告
2、（证明文件）

承包单位（章）
项 目 经 理
日 期

审查意见：

项目监理机构
总监理工程师
日 期
开 工 报 告

工程名称：区 小区驻地网线路、设备、户线工程 总表（2）－1
工程名称及编号
区 小区驻地网线路、设备、户线工程
建设地点

建设单位
xx移动xx分公司
施工单位
xxxxxxxxx
计划开工日期
200 年 月 日
计划完成日期
200 年 月 日
工程准备情况及存在的主要问题：
1、本工程已做好开工前准备工作，现场路由已经勘查，已具备开工条件；
2、本工程项目经理：xxxx
提前或推迟开工的原因：

按时开工

本工程已于 200 年 月 日正式开工，特此报告。

主 送：xxxxxxxxx

抄 送：xxxxx建设监理有限公司

填报单位xxxx邮电建设工程有限公司xxx分公司
填报日期： 200 年 月 日

工程进度计划报审表

工程名称：区 小区驻地网线路、设备、户线工程 总表（3）
日 期
现场勘查
技术交底
户管施工
穿放UTP
布放光缆
安装设备
熔接/测试
做竣工资料
备 注
-
————

-

————

-

————

-

————

-

————

-

————

-

————

-

————

施工单位：xx省邮电建设工程有限公司xxx分公司

工程材料/构配件/设备报审表

工程名称：区 小区驻地网线路、设备、户线工程 总表（4）
致：
我方于 200 年 月 日进场的 光缆、UTP、BAN箱、ONU、PVC户管 数量如下（见附件）。现将质量证明文件及自检结果报上，拟用下述部位： 区 小区驻地网线路、设备、户线工程 (主材甲供) ，请予以审核。
附：1、数量清单（详见主要材料表）
2、质量证明文件
3、自检结果（详见单盘测试记录）

承包单位（章）
项 目 经 理
日 期

审查意见：
经检查上述工程材料/购配件/设备 ，符合/不符合设计文件和规范的要求，准许/不准许进场，同意/不同意使用于拟定部位。

项目监理机构
总/专业监理工程师
日 期
建筑安装工程量总表
工程名称：区 小区驻地网线路、设备、户线工程 　　 总表（5）
序号
项 目
单 位
数 量
备 注
1
布放管道光缆（24芯）
1000米条

2
布放管道光缆（8芯）
1000米条

3
布放架空光缆（24芯）
1000米条

4
布放架空光缆（8芯）
1000米条

5
布放墙壁吊线式光缆（24芯）
1000米条

6
布放墙壁吊线式光缆（8芯）
1000米条

7
光纤熔接
芯

8
光纤成端（含测试）
芯

9
布放管道内大对数双绞电缆
1000米条

10
布放架空大对数双绞电缆
1000米条

11
布放五类UTP线
信息点

12
安装楼道ONU（或交换机）
台

13
安装分光器（光收发器）
台

14
安装协议转换器
台

15
安装路由器
台

16
安装光交接箱
台

17
敷设小区弱电管道（1孔110/100波纹管）
沟公里

18
敷设小区弱电管道（2孔110/100波纹管）
沟公里

19
砌工作坑（长450、宽450、深300）
个

20
砌工作坑（长600、宽600、深600）
个

21
砌工作坑（长900、宽600、深800）
个

22
砌工作坑（长1200、宽900、深1400）
个

23

说明：本表一式二份，一份为竣工技术文件；一份公司留存。
工程材料平衡表

工程名称：区 小区驻地网线路、设备、户线工程 总表（6）
序号
材料名称
规格模式
单位
设计数量
实领数量
实用数量
工余量
缴料
备注
1
ONU
中兴24口，初期配置8口
台

甲供材料
2
普天288芯室外光交箱

套

甲供材料
3
普天FTTB楼道箱
(明装)CP GCD03A型
个

甲供材料
4
200回线中间配线箱
(明装、110模块)JPX211G II型
个

甲供材料
5
超5类高频模块
50回线
块

甲供材料
6
尾纤
SC/PC双头单模 3米/条
条

甲供材料
7
尾纤
FC/PC双头单模 3米/条
条

甲供材料
8
尾纤
FC/PC-SC/PC单模 3米/条
条

甲供材料
9
光缆
GYFTY-8B1b
公里

甲供材料
10
光缆
GYFTY-24B1b
公里

甲供材料
11
大对数电缆
大对数电缆UTP-25(305米/箱)
箱

甲供材料
