多路输出直流稳压电源课程设计报告

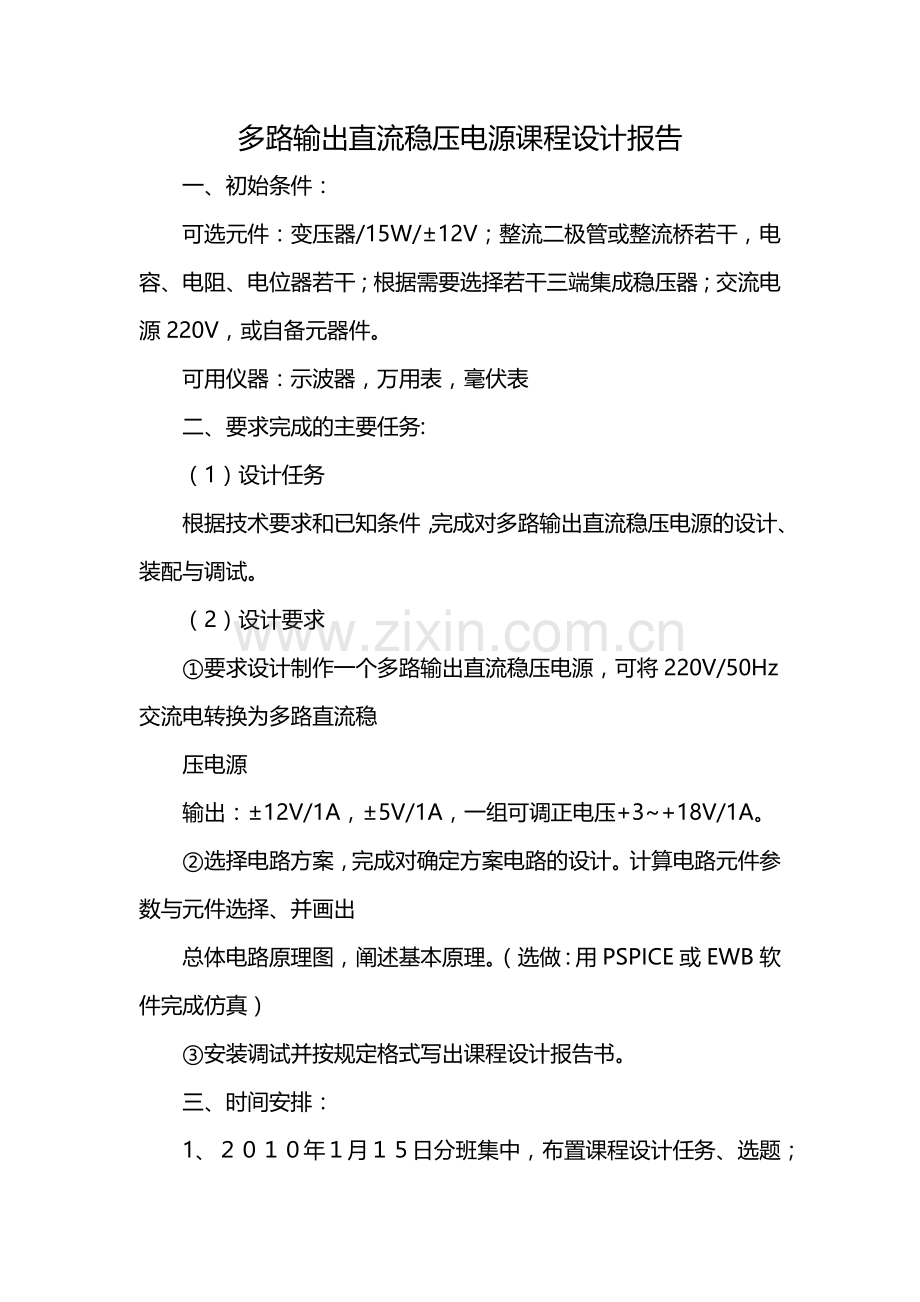

一、初始条件：
可选元件：变压器/15W/±12V；整流二极管或整流桥若干，电容、电阻、电位器若干；根据需要选择若干三端集成稳压器；交流电源220V，或自备元器件。
可用仪器：示波器，万用表，毫伏表
二、要求完成的主要任务:
（1）设计任务
根据技术要求和已知条件，完成对多路输出直流稳压电源的设计、装配与调试。
（2）设计要求
①要求设计制作一个多路输出直流稳压电源，可将220V/50Hz交流电转换为多路直流稳
压电源
输出：±12V/1A，±5V/1A，一组可调正电压+3~+18V/1A。
②选择电路方案，完成对确定方案电路的设计。计算电路元件参数与元件选择、并画出
总体电路原理图，阐述基本原理。（选做：用PSPICE或EWB软件完成仿真）
③安装调试并按规定格式写出课程设计报告书。
三、时间安排：

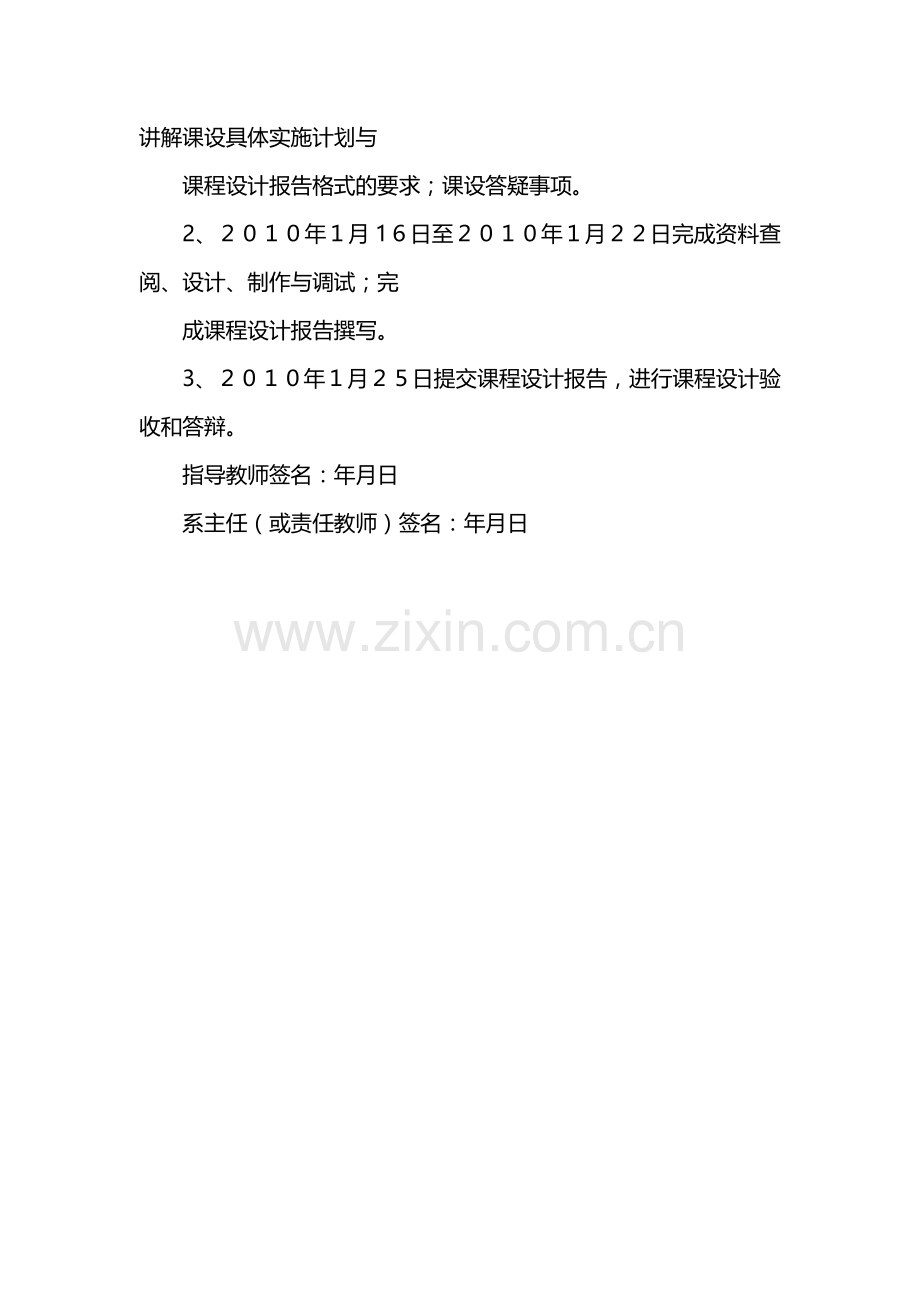

1、２０１０年１月１５日分班集中，布置课程设计任务、选题；讲解课设具体实施计划与
课程设计报告格式的要求；课设答疑事项。
2、２０１０年１月1６日至２０１０年１月２２日完成资料查阅、设计、制作与调试；完
成课程设计报告撰写。
3、２０１０年１月２５日提交课程设计报告，进行课程设计验收和答辩。
指导教师签名：年月日
系主任（或责任教师）签名：年月日
