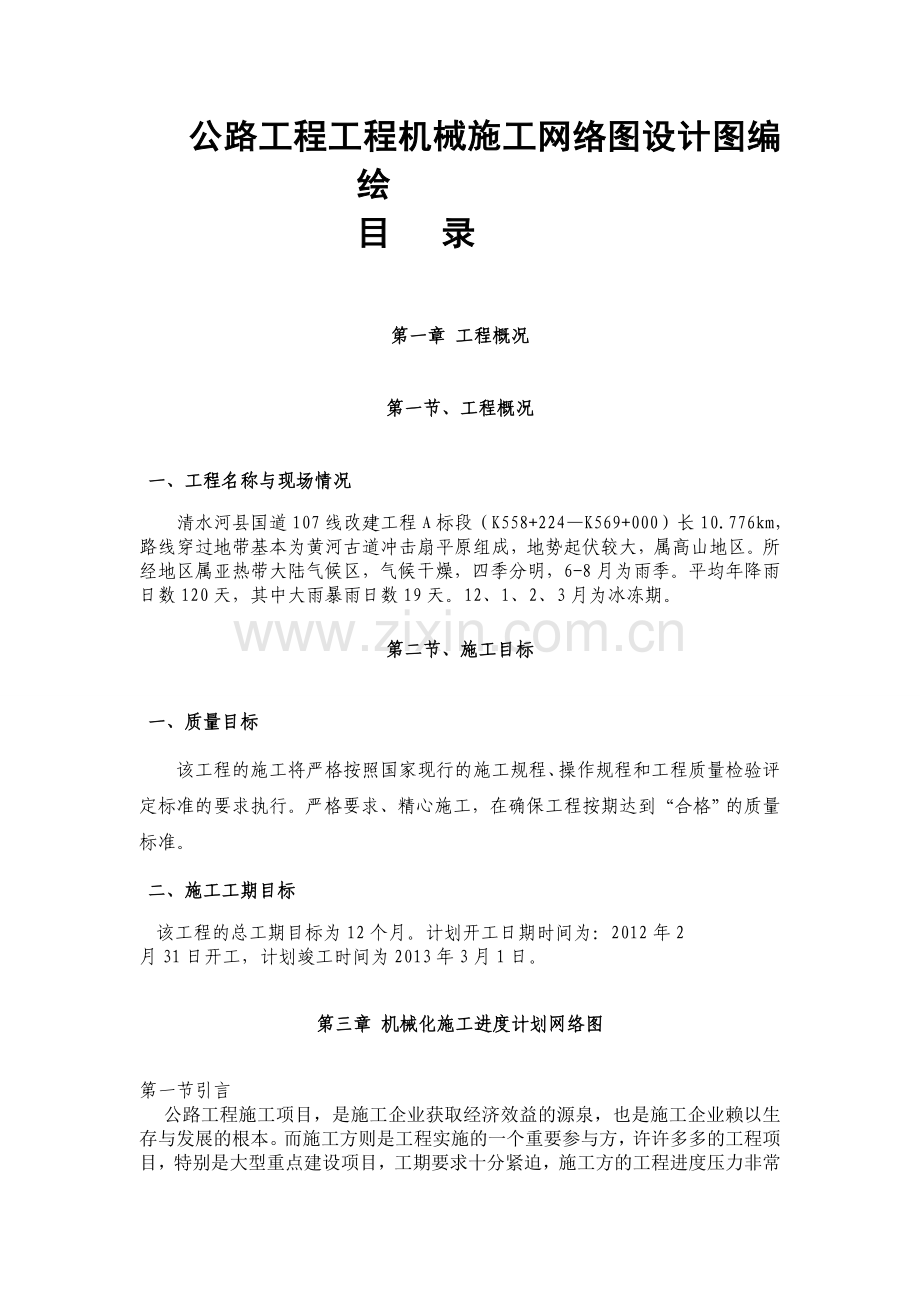

公路工程工程机械施工网络图设计图编绘.doc

公路工程工程机械施工网络图设计图编绘 目 录

第一章 工程概况
第一节、工程概况
一、工程名称与现场情况
清水河县国道107线改建工程A标段（K558+224—K569+000）长10.776km，路线穿过地带基本为黄河古道冲击扇平原组成，地势起伏较大，属高山地区。所经地区属亚热带大陆气候区，气候干燥，四季分明，6-8月为雨季。平均年降雨日数120天，其中大雨暴雨日数19天。12、1、2、3月为冰冻期。
第二节、施工目标
一、质量目标
该工程的施工将严格按照国家现行的施工规程、操作规程和工程质量检验评定标准的要求执行。严格要求、精心施工，在确保工程按期达到“合格”的质量标准。
二、施工工期目标
该工程的总工期目标为12个月。计划开工日期时间为：2012年2
月31日开工，计划竣工时间为2013年3月1日。
第三章 机械化施工进度计划网络图
第一节 引言

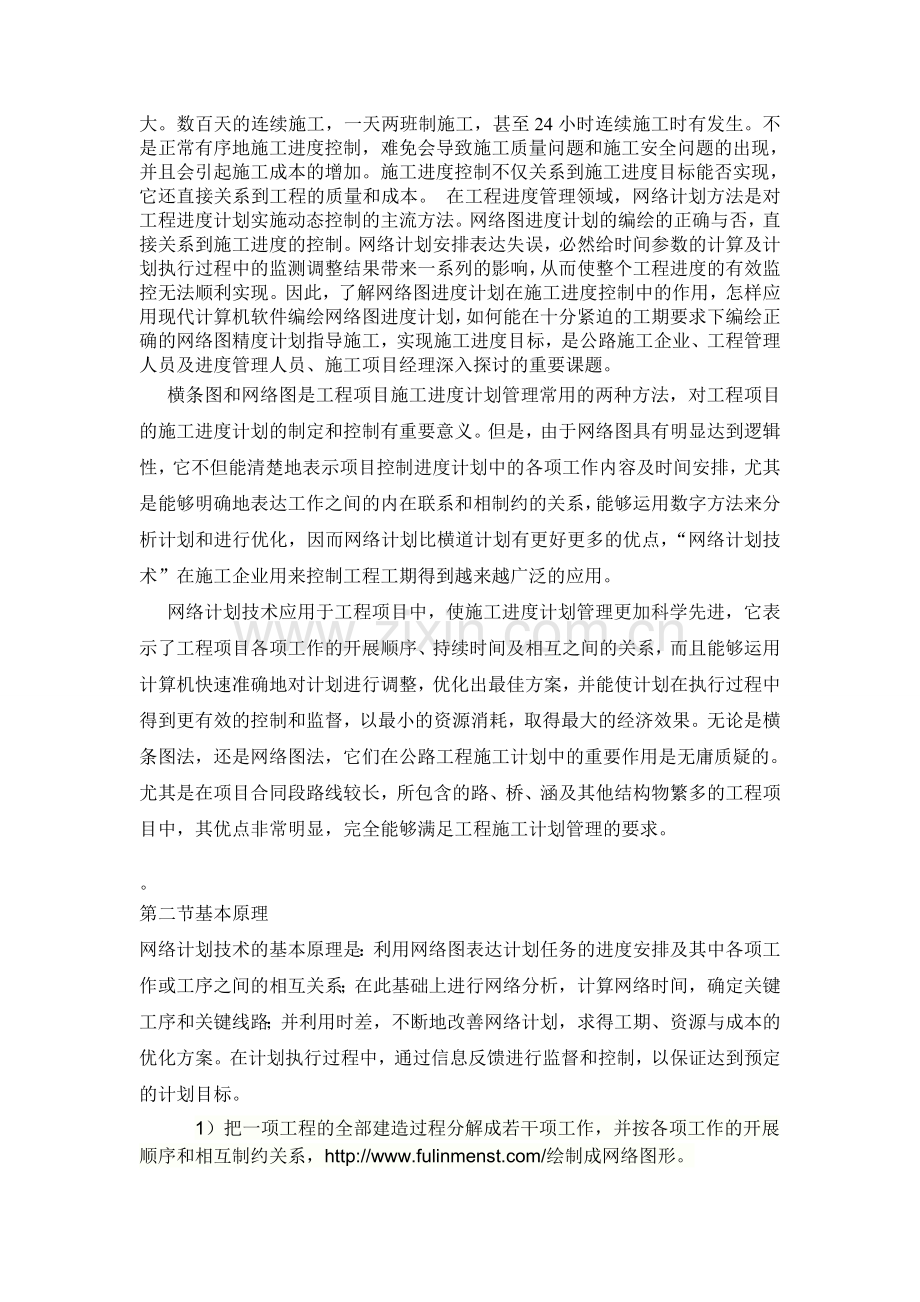

公路工程施工项目，是施工企业获取经济效益的源泉，也是施工企业赖以生存与发展的根本。而施工方则是工程实施的一个重要参与方，许许多多的工程项目，特别是大型重点建设项目，工期要求十分紧迫，施工方的工程进度压力非常大。数百天的连续施工，一天两班制施工，甚至24小时连续施工时有发生。不是正常有序地施工进度控制，难免会导致施工质量问题和施工安全问题的出现，并且会引起施工成本的增加。施工进度控制不仅关系到施工进度目标能否实现，它还直接关系到工程的质量和成本。 在工程进度管理领域，网络计划方法是对工程进度计划实施动态控制的主流方法。网络图进度计划的编绘的正确与否，直接关系到施工进度的控制。网络计划安排表达失误，必然给时间参数的计算及计划执行过程中的监测调整结果带来一系列的影响，从而使整个工程进度的有效监控无法顺利实现。因此，了解网络图进度计划在施工进度控制中的作用，怎样应用现代计算机软件编绘网络图进度计划，如何能在十分紧迫的工期要求下编绘正确的网络图精度计划指导施工，实现施工进度目标，是公路施工企业、工程管理人员及进度管理人员、施工项目经理深入探讨的重要课题。
横条图和网络图是工程项目施工进度计划管理常用的两种方法，对工程项目的施工进度计划的制定和控制有重要意义。但是，由于网络图具有明显达到逻辑性，它不但能清楚地表示项目控制进度计划中的各项工作内容及时间安排，尤其是能够明确地表达工作之间的内在联系和相制约的关系，能够运用数字方法来分析计划和进行优化，因而网络计划比横道计划有更好更多的优点，“网络计划技术”在施工企业用来控制工程工期得到越来越广泛的应用。
网络计划技术应用于工程项目中，使施工进度计划管理更加科学先进，它表示了工程项目各项工作的开展顺序、持续时间及相互之间的关系，而且能够运用计算机快速准确地对计划进行调整，优化出最佳方案，并能使计划在执行过程中得到更有效的控制和监督，以最小的资源消耗，取得最大的经济效果。无论是横条图法，还是网络图法，它们在公路工程施工计划中的重要作用是无庸质疑的。尤其是在项目合同段路线较长，所包含的路、桥、涵及其他结构物繁多的工程项目中，其优点非常明显，完全能够满足工程施工计划管理的要求。

。
第二节基本原理
网络计划技术的基本原理是：利用网络图表达计划任务的进度安排及其中各项工作或工序之间的相互关系；在此基础上进行网络分析，计算网络时间，确定关键工序和关键线路；并利用时差，不断地改善网络计划，求得工期、资源与成本的优化方案。在计划执行过程中，通过信息反馈进行监督和控制，以保证达到预定的计划目标。
1）把一项工程的全部建造过程分解成若干项工作，并按各项工作的开展顺序和相互制约关系，
（2）通过网络图时间参数计算，找出关键工作和关键线路。
（3）利用最优化原理，不断改进网络计划的初始方案，寻求其最优方案。
（4）在网络计划执行过程中，对其进行有限地监督和控制，达到合理地安排人力、物力和资源，以最少的资源消耗，获得最大的经济效果。

第三节机械化施工网络进度图介绍
施工进度计划是施工组织设计的中心内容，它要保证建设工程按合同规定的期限交付使用。施工中的其他工作必须围绕着并适应施工进度计划的要求安排。施工进度计划的编制原则是：从实际出发，注意施工的连续性和均衡性；按合同规定的工期要求，做到好中求快，提高竣工率；讲求综合经济效果。过去长期使用的横道图法，是一种带时标的表格形式计划，具有简明、形象、易懂的优点。其缺点是不能在进度计划中表示出各项工作之间的相互关系和完成计划的关键所在，对于特别复杂的项目，更是难以适应计划管理的需要。自50年代中期出现了网络计划方法之后，更多地采用网络图法。网络图又称箭头图，是按一项工作各工序的先后次序和流程方向，自左向右以箭头画成。它弥补了横道图的缺陷，使施工管理人员能集中注意力去抓关键，而且在执行中还可预测出情况变化对工期和以后工作的影响，以便及时采取对策。
工程网络计划按工作持续时间的特点划分为，肯定型问题的网络图；非肯定型问题网络图；随机网络图。我国工程费网络图规程推荐常用的工程网络计划类型包括，双代号网络图；单代号网络图；双代号标网络图；单带号搭接网络。双代号网络图是应用较为普遍的一种网络计划形式。它是以箭线及其两端节点的编号表示工作的网络图。双代号网络图中，每一条箭线应表示一项工作。箭线的箭尾节点表示该工作的开始，箭线的箭头节点表示该工作的结束。 箭线：在双代号网络中，工作一般使用箭线表示，任意一条箭线都需要占用时间，消耗资源，工作名称写在箭线的上方，而消耗的时间则写在箭线的下方。 虚箭线：是实际工作中不存在的一项虚设工作，因此一般不占用资源，消耗时间，虚箭线一般用于正确表达工作之间的逻辑关系。 节点：反映的是前后工作的交接点，接点中的编号可以任意编写，但应保证后续工作的结点比前面结点的编号大，即图中的i<j。且不得有重复 起始节点：即第一个节点，它只有外向箭线(即箭头离向接点)。 终点节点：即最后一个节点，它只有内向箭线(即箭头指向接点)。 中间节点：即，既有内向箭线又有外向箭线的节点 线路：即网络图中从起始节点开始，沿箭头方向通过一系列箭线与节点，最后达到终点节点的通路，称为线路。一个网络图中一般有多条线路，线路可以用节点的代号来表示，比如①－②－③－⑤－⑥线路的长度就是线路上各工作的持续时间之和。 关键线路：即总时间最长的线路，一般用双线或粗线标注，网络图中至少有一条关键线路，关键线路上的节点叫关键节点，关键线路上的工作叫关键工作。网络图中工作之间相互制约或相互依赖的关系成为逻辑关系，包括工艺关系和组织关系，在网络中均表现为工作之间的先后关系。绘图规则，.双代号网络图必须正确表达已定的逻辑关系。网络图中常见的各种工作逻辑关系的表示方法如下表所示。 .双代号网络中严禁出现循环回路。所谓循环回路是指从网络图中某一个节点出发， 顺着箭线方向又回到了原来出发点的线路。 双代号网络中，在节点之间严禁出现带双向箭头或无箭头的连线。双代号网络中，严禁出现没有箭头节点或没有箭尾节点的箭线。单代号网络图，用一个圆圈代表一项活动，并将活动名称写在圆圈中。箭线符号仅用来表示相关活动之间的顺序，不具有其他意义，因其活动只用一个符号就可代表，故称为单代号网络图。单代号网络图用节点及其编号表示工作，而箭线仅表示工作间的逻辑关系。 单代号网络图作图简便，图面简洁，由于没有虚箭线，产生逻辑错误的可能较小。单代号网络图用节点表示工作：没有长度概念，不够形象，不便于绘制时标网络图。 单代号网络图更适合用计算机进行绘制、计算、优化和调整。最新发展起来的几种网络计划形式，如决策网络(DCPM)、图式评审技术(GERT)、前导网络(PN)等，都是采用单代号表示的。
第五节网络图的含义及组成
网络图含义：是一种类似流程图的箭线图，描绘出项目包含的各种活动的先后次序，标明每项活动的时间或者费用成本
双代号网络图： 在工程施工过程中，要完成一个工程或一项任务，需要进行许多施工过程或工作过程。用一个箭杆表示一个施工过程，施工过程的名称写在箭杆的上方，完成该施工过程的所需时间写在箭杆的下方，箭尾表示施工过程的开始，箭头表示施工过程的结束，在箭头和箭尾衔接的地方，画上圆圈并编上序号，并用箭尾的序号i和箭头的序号j作为这个施工过程的代号（i—j），这种表示方式称为“双代号表示法”（如图1所示），将所有施工过程根据施工顺序和相互关系，用“双代号表示法”从左向右绘制成的图形，称为“双代号网络图”
双代号网络图的组成
1 工作（作业、工序、活动）
（1） 概念：指可以独立存在，需要消耗一定时间和资源，能够定以名称的活动；或只表示某些活动之间的相互依赖、相互制约的关系，而不需要消耗时间、空间和资源的活动。
(2) 工作的分类：需要消耗时间和资源的工作；只消耗时间而不消耗资源的工作；不需要消耗时间和资源、不占有空间的工作
工作名称
持续时间

（3）工作的表示方法：①实作业：它是由两个带有编号的圆圈和一个箭杆组成。
0
②虚作业

双代号网络图中的某一工作和其他工作的相互关系可分为三类：即紧前工作、紧后工作和平行工作。凡是紧排在本工作之前的工作，称为本工作的紧前工作；紧排在本工作之后的工作，称为本工作的紧后工作。

结点在双代号网络图中，表示工作的开始、结束和连接关系的圆圈，也称为“点”、“事件”。它表示工作之间的逻辑关系，反映前后工作交接过程的顺序，表示前项工作的结束和后项工作开始的瞬间。
在双代号网络图中，结点有起点结点、中间结点和终点结点三种。网络图中的第一个结点为起点结点，表示一项任务的开始；最后一个结点是终点结点，表示一项任务的结束；其余结点都是中间结点，既表示前面工作的结束结点，又表示后面工作的开始结点。在网络图中指向某个结点的箭线称为内向箭线，从某个结点引出的箭线称为外向箭线。双代号网络图中结点的重要特征在于它具有瞬时性。它只表示工作开始或结束的瞬间，结点本身既不占用时间，也不消耗任何资源。一个结点的出现时刻，就是以该结点为结束结点的所有工作结束的时刻，也意味着以该结点为开始结点的所有工作开始的时刻。结点的这一特征，使结点具有控制工作过渡的作用
结点编号：⑴目的：便于网络图时间参数的计算；便于检查或识别各项作业。
⑵原则：不允许重复编号；编号可以连号，也可跳号；箭尾编号必须小于箭头编号，即：i＜j。
3 线路
（1）．概念：指网络图中从起点节点开始，沿箭线方向连续通过一系列箭线与节点，最后到达终点节点的通路。
（2）线路时间：它是指线路所包含的各项工作持续时间的总和
（3）线路种类1）关键线路：在网络图中线路持续时间最长的线路2）非关键线路
（4）线路性质⑴关键线路性质①关键线路的线路时间代表整个网络计划的计划总工期②关键线路上的工作都称为关键工作；③关键线路没有时间储备，关键工作也没有时间储备④在网络图中关键线路至少有一条；⑤当管理人员采取某些技术组织措施，缩短关键工作的持续 时间就可能使关键线路变为非关键线路。
⑵非关键线路性质：①非关键线路的线路时间只代表该条线路的计划工期；②非关键线路上的工作，除了关键工作之外，都称为非关键工作③非关键线路有时间储备，非关键工作也有时间储备；④在网络图中，除了关键线路之外，其余的都是非关键线路；⑤当管理人员由于工作疏忽，拖长了某些非关键工作的持续 时间，就可能使非关键线路转变为关键线路。
第六节双代号网络图的绘制
1、 网络图绘制方法:①顺推法，由初始点开始画，直至终点如：建筑安装企业②逆推法，由最终结点开始画，反推至始点如“机器制造企业
2、 网络图的绘制重点是搞清楚逻辑关系
（1） 工艺逻辑关系： 工艺逻辑关系是由施工工艺所决定的各个施工过程之间客观上存在的先后顺序关系。对于一个具体的工程项目而言，当确定施工方法之后，各个施工过程的先后顺序一般是固定的，有的是绝对不允许颠倒的
（2） 组织逻辑关系 组织逻辑关系是施工组织安排中，考虑劳动力、机具、材料及工期等方面的影响，在各施工过程之间主观上安排的施工顺序，这种关系不受施工工艺的限制，不是由工程性质本身决定的，而是在保证工作质量、安全和工期等的前提下，可以人为安排的顺序关系
第六节双代号网络图的绘制原则
在绘制双代号网络图时，除了正确反映工作之间的各种逻辑关系外，还必须遵循以下原则：
（1） 一项工作只能用唯一的一条箭杆表示，任何箭杆必须从一个结点开始到另一个结点结束；一项工作全部完成后，紧接它后面的工作才能开始，不得从一条箭杆的中间引出另一条箭杆。
（2） 在一个双代号网络图中，只允许有一个起点结点和一个终点结点。
（3） 在网络图中不允许出现循环线路（闭合回路）
（4） 网络图中不允许出现有双向箭头或无箭头的工作
（5） 在一个网络图中，不允许出现同样编号的结点或箭线
（6） 在同一网络图中，同一项工作不能出现两次
（7）在双代号网络图中，不允许出现没有箭尾结点的箭线和没有箭头结点的箭线，
（8）在双代号网络图中，尽量避免出现交叉箭线，当无法避免时，应采用过桥法、断线法或指向法表示
（9）当网络图的起点结点有多条外向箭线，或终点结点有多条内向箭线时，为使图形简洁正确，可用母线法绘制，
4、绘制双代号网络图应注意的问题在绘制双代号网络图中，除应遵循以上基本原则外，还应注意以下问题：
（1）层次分明、重点突出：在绘制双代号网络图时，首先应遵循网络图的绘制原则，绘出符合工艺和组织逻辑关系的网络草图，经过检查逻辑关系无错误后，整理出一幅条理清楚、层次分明、重点突出的网络计划图。
（2）构图形式简洁、易懂：在绘制双代号网络图时，箭线应以水平线为主、竖线为辅，
（3） 正确应用虚箭线：在绘制双代号网络图时，正确应用虚箭线可以使网络图中的逻辑关系更加明确、清楚，它起到“断”和“连”的作用。
关键线路的确定
作业总时差计算的目的是确定关键作业和关键线路。总时差为零的作业称为关键作业，将关键作业连起来就构成某一项计划任务的关键线路，它是网络图上时间最长的线路。在网络图中要用双线（粗线或色线）标出，以便识别。
关键线路上各项关键作业的作业时间之和即为整个计划任务的总工期。因此，整个计划任务的完工期取决于关键线路的时间。
网络计划技术通过时间参数的计算，可以确定影响整个计划任务的关键线路
双代号网络计划时间参数的计算
双代号网络计划时间参数的计算的目的在于通过计算各项工作的时间参数，确定网络计划的关键工作，关键线路和计算工期，为网络计划的优化，调整和执行提供明确的时间参数。双代号网络计划时间参数的计算方法有很多，一般常用的有按工作计算法和按节点计算法计算
第四章 参数
1时间参数的概念
（1） 工作持续时间Di-j 工作持续时间是一项工作从开始到完成的时间。
（2） 工期T 工期泛指完成任务所需的时间
计算工期，根据网络计划时间参数计算出来的工期用TC表示
要求工期，任务委托人所要求的工期，用TR
计划工期，根据计划工期和计算工期所确定的作为实施目标的工期，用Td
网络计划的计划工期应按一下情况确定
2网络计划中的工作的六个参数
最早开始时间ESi-j,是指在紧前工作完成后，工作i-j有可能开始的最前时间
最早完成时间，EFi-j 是指个紧前工作全部完成后，工作i-j有可能完成的最早时刻
最迟开始时间LSi-j，是指在不影响整个任务按期完成的前提下，工作i-j必须开始的最迟时间
最迟完成时间LFi-j,是指在不影响整个任务按期完成的前提下, 工作i-j必须完成的最迟时刻
总时差TFi-j,是指在不影响整个任务按期完成的前提下，工作i-j可以利用的机动时间
自由时差FFi-j是指在不影响其紧后工作最早开始的前提下，工作i-j必须完成的最迟时间
第五章时间计算
（1） 计算工作的最早开始时间和最早完成时间　　工作最早开始时间和最早完成时间的计算应从网络计划的起点节点开始，顺着箭线方向依次进行。其计算步骤如下： 　　(1)以网络计划起点节点为开始节点的工作，当未规定其最早开始时间时，其最早开始时间为零。 　　(2)工作的最早完成时间可利用公式(3—3)进行计算： 　　EFi − J = ESi − j+Di − j……(3—3) 　　(3)其他工作的最早开始时间应等于其紧前工作最早完成时间的最大值。 　　(4)网络计划的计算工期应等于以网络计划终点节点为完成节点的工作的最早完成时间的最大值。 　　
（2） 确定网络计划的计划工期 　　网络计划的计划工期应按公式(3—1)或公式(3—2)确定。 　　①当已规定了要求工期时，计划工期不应超过要求工期.　②当未规定要求工期时，可令计划工期等于计算工期，即： 　　Tp = Tc……(3—2)
（3） 　　计算工作的最迟完成时间和最迟开始时间 　　工作最迟完成时间和最迟开始时间的计算应从网络计划的终点节点开始，逆着箭线方向依次进行。其计算步骤如下： 　　(1)以网络计划终点节点为完成节点的工作，其最迟完成时间等于网络计划的计划工期。 　　LFi − n = Tp……(3-6) 　　(2)工作的最迟开始时间可利用公式(3—7)进行计算： 　　LSi − j = LFi − j − Di − j……(3-7) 　　(3)其他工作的最迟完成时间应等于其紧后工作最迟开始时间的最小值。 　　
（4） 计算工作的总时差 　　工作的总时差等于该工作最迟完成时间与最早完成时间之差，或该工作最迟开始时间与最早开始时间之差。 　
（5） 　计算工作的自由时差 　　工作自由时差的计算应按以下两种情况分别考虑： 　　(1)对于有紧后工作的工作，其自由时差等于本工作之紧后工作最早开始时间减本工作最早完成时间所得之差的最小值。 　　(2)对于无紧后工作的工作，也就是以网络计划终点节点为完成节点的工作，其自由时差等于计划工期与本工作最早完成时间之差。 　　需要指出的是，对于网络计划中以终点节点为完成节点的工作，其自由时差与总时差相等。此外，由于工作的自由时差是其总时差的构成部分，所以，当工作的总时差为零时，其自由时差必然为零，可不必进行专门计算。 　　
（6） .确定关键工作和关键线路 　　在网络计划中，总时差最小的工作为关键工作。特别地，当网络计划的计划工期等于计算工期时，总时差为零的工作就是关键工作。 　　找出关键工作之后，将这些关键工作首尾相连，便构成从起点节点到终点节点的通路，位于该通路上各项工作的持续时间总和最大，这条通路就是关键线路。在关键线路上可能有虚工作存在。 　　关键线路上各项工作的持续时间总和应等于网络计划的计算工期，这一特点也是判别关键线路是否正确的准则。 　　在上述计算过程中，是将每项工作的六个时间参数均标注在图中，故称为六时标注法。 　　为使网络计划的图面更加简洁，在双代号网络计划中，除各项工作的持续时间以外，通常只需标注两个最基本的时间参数——各项工作的最早开始时间和最迟开始时间即可，而工作的其他四个时间参数均可根据工作的最早开始时间、最迟开始时间及持续时间导出。这种方法称为二时标注法。 　　
第六章、按节点计算法 　　所谓按节点计算法，就是先计算网络计划中各个节点的最早时间和最迟时间，然后再据此计算各项工作的时间参数和网络计划的计算工期。下面是按节点计算法计算时间参数的过程。 　　
第一节．计算节点的最早时间和最迟时间 　　(1)计算节点的最早时间 　　节点最早时间的计算应从网络计划的起点节点开始，顺着箭线方向依次进行。其计算步骤如下： 　　①网络计划起点节点，如未规定最早时间时，其值等于零。 　　②其他节点的最早时间应按公式(3—12)进行计算： 　　ETj = maxETi + Di − j……(3-12) 　　③网络计划的计算工期等于网络计划终点节点的最早时间，即： 　　Tc = ETn……(3—13) 　　ETn——网络计划终点节点n的最早时间。 　　(2)确定网络计划的计划工期 　　网络计划的计划工期应按公式(3—1)或公式(3—2)确定。 　　(3)计算节点的最迟时间 　　节点最迟时间的计算应从网络计划的终点节点开始，逆着箭线方向依次进行。其计算步骤如下： 　　①网络计划终点节点的最迟时间等于网络计划的计划工期，即； 　　LTn = Tp……(3—15) 　　②其他节点的最迟时间应按公式(3—16)进行计算： 　　LTi = minLTj − Di − j……(3-16) 　　
第二节根据节点的最早时间和最迟时间判定工作的六个时间参数 　　(1)工作的最早开始时间等于该工作开始节点的最早时间。 　　(2)工作的最早完成时间等于该工作开始节点的最早时间与其持续时间之和。 　　(3)工作的最迟完成时间等于该工作完成节点的最迟时间。即： 　　LFi − j = LTj……(3—19) 　　(4)工作的最迟开始时间等于该工作完成节点的最迟时间与其持续时间之差，即： 　　LSi − j = LTj − Di − j ……(3-20) 　　(5)工作的总时差： 　　TFi − j = LFi − j − EFi − j = LTj − (ETi + Di − j) = LTj − ETi − Di − j……(3-21) 　　由公式(3-21)可知，工作的总时差等于该工作完成节点的最迟时间减去该工作开始节点的最早时间所得差值再减其持续时间。 　　(6)工作的自由时差等于该工作完成节点的最早时间减去该工作开始节点的最早时间所得差值再减其持续时间。 　　特别需要注意的是，如果本工作与其各紧后工作之间存在虚工作时，其中的ETj应为本工作紧后工作开始节点的最早时间，而不是本工作完成节点的最早时间。
第二章 编制说明
第一节、综合说明
通过研究分析施工图设计文件，对整个工程的施工进行了策划部署，在综合考虑了各方面因素的基础上，选择优化施工方案，编制了本工程的施工组织设计，以使本工程的施工组织设计具有科学性、实施指导性和可操作性，以保证按期、优质、高效、安全地完成本工程的建设任务。

第二节、编制依据
本工程施工组织设计编制的依据是：
1、清水河县国道107线改建工程A标段施工组织设计。
2、国家和上级单位以及公司有关安全生产，文明施工的政策法令性文件和法规、规定。
3、施工现场的自然条件和具体情况。（现场地理环境、水文地质、气象环境、交通运输、供水供电等）
第三节、编制原则
本工程施工组织设计编制遵循以下基本原则：
1、保证重点，统筹安排，遵守道路工程法律法规。
2、依据本工程项目的内容，本着“适用、安全、经济、合理、先进”的原则，科学地安排施工程序，合理组织施工，确保各项施工活动相互促进，紧密衔接，加快施工进度，缩短工期。
3、采用先进的施工技术，合理选择施工方案，保持公司质量体系并使之有效运行，确保安全生产和提高工程质量。
4、充分挖掘和利用机械设备潜力，提高机械化程度，减轻劳动强度和提高劳动生产率。
第三章 西西网络图绘制软件使用介绍
随着科学的发展，计算机技术已经突飞猛进，目前几乎已经渗透到社会工作的各个领域，公路工程当然也毫不例外，在一定意义上说，公路工程技术的提高就是计算机技术在其工作中的应用率有多高。下面主要是利用计算机软件西西网络图绘制软件绘制网络图。

5、输入工作名称，输入开始时间，工作工期，然后单击确定。
注：现在增加的是第一个工作，第一个工作的开始时间，同时也是整个项目的开始时间。这个时间也可以在后期调整。

6、此时，项目已经增加了一个工作。
3.2.2增加后续工作
下面，为第一个工作增加后续工作。
1、将鼠标移动到第一个工作的结束节点2上。（编号为2的节点）

1、 摁下鼠标左键。（按下左键后不放开）

2、 向右拖动鼠标，到适当位置，放开鼠标左键。

4、此时，弹出新增工作属性窗口。输入工作名称及工作工期，然后单击确定按钮。
注：由于现在新增加的工作是第一个工作的后续工作（紧后工作），其开始时间是由前工作的结束时间决定的，所以此处，不需要设置开始时间。

5、如下图所示，已经为第一个工作增加了一个后续工作。（“挖地基”被添加为“前期准备”的后续工作）
3. 3.2.3增加并行工作
这里介绍如何增加已经存在工作的并行工作。（演示如何增加挖地基工作的并行工作）
1、 将鼠标移动到“挖地基”工作的开始节点上。（编号为2的节点

2、 按下鼠标左键，然后向上拖动鼠标，如图所示。

3、 不放开鼠标左键，在垂直方向到达适当位置后，继续向右拖动鼠标左键。到适当位置，放开鼠标左键。如下图所示。

4、 此时，弹出新增工作属性窗口。输入工作名称及工作工期，然后单击确定按钮。（此时，挖地基与排水两个工作都是“前期准备”工作的后续工作。所以也不需要设置开始时间）

5、如下图所示，已经为“挖地基”增加了一个并行工作“排水”。

如上图所示，“排水”为蓝色，“前期准备”和“挖地基”为红色，表示前者为非关键线路上的工作，后两者为关键线路上的工作。
小窍门：在向上拖动鼠标过程中，单击键盘上的空格键，新增加的工作的垂直位置则在按下空格键时鼠标所在的垂直位置。
3.3插入工作
前面已经介绍了增加已经存在工作的后续工作的方法。现在，介绍一下如何为已经存在的工作增加前导工作。
1、现在为“排水”和“挖地基”两个工作同时增加一个前导工作。（也就是在“前期准备”后面插入一个工作），将鼠标移动到“前期准备”工作箭线的后三分之一处，然后双击鼠标左键。
说明：现在相当于是在“前期准备”增加一个后续工作，在箭线的后三分之一处双击鼠标左键；如果为“前期准备”增加一个前导工作，则在其前三分之一处双鼠标左键；如果为“前期准备”增加一个并行工作，则在其中间三分之一处双击鼠标左键。将鼠标到工作箭线的前三分之一、中间三分之一、后三分之一、垂直方向线上时，鼠标会呈现不同状态。

2、此时，弹出新增工作属性窗口。输入工作名称和工作工期，然后单击确定按钮。

3、 如下图，已经为“排水”和“挖地基”增加了一个前导工作。

注：如果只想为“挖地基”增加一个前导工作，则只需要在“挖地基”工作箭线的前三分之一处双击鼠标左键即可。
3.4增加虚工作
在双代号网络图中，由于规则限制，经常会用到虚工作
1、如下图所示：“排水”和“挖地基”两个工作完成之后，才能进行“基础”的施工。如何设置这种逻辑关系呢？由于在双代号网络图中，不能有相同开始和结束节点的多个工作（如节点3,5之间只能有一个工作）。此时，如果直接将节点4和节点6合并起来，就是不合规范。为了解决这个问题，我们在“排水”和“基础”两个工作之间添加一个虚工作。

2、将鼠标移动到“排水”工作的结束节点上。（节点4）

3、按下鼠标左键，并向右拖动。

5.拖动到节点5上方时，向下拖动。到拖动到节点5上时，放开鼠标左键。

5. 此时弹出新增工作属性窗口。

6、在“工作类型”下拉框中选择“虚工作”。然后单击确定按钮。

7、此时，在节点4和节点5间增加了一个虚工作。

说明：上述增加虚工作的操作同样适应于在两节点间增加其他工作。另外，软件会在网络图编制过程中，自动按照工作的前后顺序，为节点编号。

3.5设置工作的延时参数
在双代号网络图中，常用的逻辑关系是FS(前工作结束后工作马上开始）的逻辑关系，有些时候，为了设计更灵活的逻辑关系，需要为工作增加一些其他的设置。 在工作属性窗口中，有“开始推迟时间”。另外还有“开始延时”“结束延时”两个参数，后两个参数软件会自动设置，用户不需要设置。同时，对于有自由时差的工作，用户还可以设置自由时差的位置。 如下图所示，“挖地基”工作与“排水”同时，现在我们将两工作关系设置为“排水”进行7天后，“挖地（如果在挖地基工作前面增加一个7天的挂起工作，也能达到相同的效果）

2、在挖地基工作箭线上单击鼠标右键，并在弹出的工作属性窗口中，将“开始推迟时间”设置为7,然后单击确定按钮。

3、此时“挖地基”工作前面增加了一段虚线，这一段虚线表示工作开始推迟时间

4、在“挖地基”工作箭线上单击鼠标右键，并在弹出菜单中选择“显示所有工作参数”。

5、此时，可以看到“挖地基”工作的推迟时间（7）。

6、下面调整有自由时差工作的自由时差的位置。将鼠标移动到“附加工作”上。（附加工作是一个有自由时差的工作，波浪线表示自由时差的长度）

7、单击鼠标右键，并在弹出菜单中选择“调整自由时差”。

8、此时，弹出“附加工作”的调整自由时差窗口。

9、将“开始自由时差”设置为27。

10、此时，“附加工作”的自由时差移动到了工作的开始位置。
3.6修改工作时间及工作名称
在网络计划编制过程中，经常需要修改已经存在的工作，包括修改工作名称、工期及其他的一些属性。 1、将鼠标移动到需要修改工作的工作箭线上。如下图所示。

2、单击鼠标右键，并在弹出菜单中选择“工作属性”。

3、此时，会弹出工作属性窗口，在这里可以修改工作相关的任何属性，修改完成后，单击确定按钮。

4、如果需要设置工作名称，工作时间及工作名称的排列方式，可以将鼠标移动到对应工作的工作名称的文字上，如下图所示。

5、单击鼠标右键，并在弹出菜单中选择“调整字符位置”。（当鼠标显示为三角形时，双击鼠标左键也能达到同样的效果）

6、此时，弹出工作名称设置窗口。用户可以在这里修改工作名称，修改工期，修改工作名称排列的行数及位置。完成后，单击确定按钮退出。

3.7删除工作
删除工作有两种，一种是删除工作后，被删除的工作的后续工作自动被设置为被删除工作前导工作的后续工作（如A为B的前导工作，B为C的前导工作，删除工作B，A自动设置为C的前导工作）。另外种是删除当前工作后，其他工作的逻辑关系不发生变化。 1、如下图所示，A为B的前导工作，B为C的前导工作。现在我们删除工作B。

2、将鼠标移动到工作B的箭线上，单击鼠标右键，并在弹出菜单中选择“删除工作”。

3、此时弹出确认窗口，单击“是”。

4、此时，工作“B”被删除，且工作C被自动设置成了工作A的后续工作。

5、下面的操作是在弹出的右键菜单中选择“断开删除工作”。

6、在确认窗口中单击“是”。

7、可以看到，工作B被删除了，但工作A与工作C之间并无建立新的逻辑关系。

3.8断开逻辑关系
在双代号网络图中，有共同的节点则表示两个相邻的工作间有一定的逻辑关系。断开工作箭线与其他工作共用节点的连接，就是断开了两工作间的逻辑关系。 1、如下图，工作A，工作B同为工作D的前导工作。现在删除工作A与工作D之间的逻辑关系。

2、将鼠标移动到工作A的工作箭线上，单击鼠标右键，并在弹出菜单中选择“快速调整－>断开结束节点”。

3、此时，工作A的结束节点变成了一个新的节点，此时，工作A与工作D无直接的逻辑关系。（即工作A的完成时间不会影响工作D的开工时间）

3.9设置工作的延时参数
在双代号网络图中，常用的逻辑关系是FS(前工作结束后工作马上开始）的逻辑关系，有些时候，为了设计更灵活的逻辑关系，需要为工作增加一些其他的设置。
在工作属性窗口中，有“开始推迟时间”。另外还有“开始延时”“结束延时”两个参数，后两个参数软件会自动设置，用户不需要设置。
同时，对于有自由时差的工作，用户还可以设置自由时差的位置。
1、如下图所示，“挖地基”工作与“排水”同时，现在我们将两工作关系设置为“排水”进行7天后，“挖地基”才开始。（如果在挖地基工作前面增加一个7天的挂起工作，也能达到相同的效果）

2、在挖地基工作箭线上单击鼠标右键，并在弹出的工作属性窗口中，将“开始推迟时间”设置为7,然后单击确定按钮。

3、此时“挖地基”工作前面增加了一段虚线，这一段虚线表示工作开始推迟时间。

4、在“挖地基”工作箭线上单击鼠标右键，并在弹出菜单中选择“显示所有工作参数”。

5、此时，可以看到“挖地基”工作的推迟时间（7）。

6、下面调整有自由时差工作的自由时差的位置。将鼠标移动到“附加工作”上。（附加工作是一个有自由时差的工作，波浪线表示自由时差的长度）

7、此时，弹出“附加工作”的调整自由时差窗口。

8、将“开始自由时差”设置为27。

9、此时，“附加工作”的自由时差移动到了工作的开始位置。

3.10 设置网络图日期刻度
网络图的日期刻度栏中，显示着项目相关的时间。
01、下图为网络图日期刻度的默认状态。

02、在日期刻度栏上单击鼠标右键，并在弹出菜单中选择“修改刻度”。

03、此时，弹出“刻度设置”窗口。

04、单击“显示年月”，则网络图中原来的年月日现在显示为年月。（使用正常日历：表示显示自然日历，即某年某月某月的日历；使用工程日历，则表示以项目开始时间为第一天，按项目进度延续增长的日历，即第1,2,3……年、月、周、日）

05、使用工程日历栏中， 设置显示年、月、日的方法与正常日历相同。“工程日历在下面”项，默认为选择状态，即表示项目日历的刻度位于网络图的下面；“两日历月对齐”：如果不对齐，项目日历按每月30天计算，如果对齐是，则每月与正常日历对齐。

06、“日期间隔天数”：正常日历每格间隔天数。使用强制，则不管是否会与其他数字重合，必须显示为每格1天。“工程日历间隔天数”是针对项目日历进行的如上操作。

07、选择“使用格线”功能后，网络图中会显示以选择项（如年，月……等）为间隔的竖向分隔线。

08、在此处，用户还可以直接修改日历刻度使用的字体。

09、对于前期准备（如合同管理之类的工作）不算入工期，但需要做入计划的网络图，用户可以将前期工作去掉。而计算工期时，只考虑后面的工作时间。

3.11修改项目开始时间
在项目计划编制过程中，可能会遇到调整项目开始日期的情况。用户可以使用以下两种方法修改项目的开始工期。
01、如下图所示，当前项目的开始日期为2006年12月27日

02、将鼠标移动到网络图标签栏上，单击鼠标右键，并在弹出菜单中选择“修改项目属性”。（也可以使用主窗口的项目属性按钮调用相同的功能）

03、此时，弹出项目属性窗口。其中的“开始时间”为项目的开始时间

04、修改项目的开始时间，然后单击确定按钮。（只需要修改开始时间，软件会根据项目的工期计算项目的结束时间）

05、如下图所示，项目的开始、结束时间已经修改过了。

06、可以使用另外的方法修改项目的开始时间。当项目有多个开始节点且后续工作无逻辑关系连接时，可以单独调整每个节点开始的网络图开始时间。

07、将鼠标移动到第
