桥面防水层施工作业指导书.doc

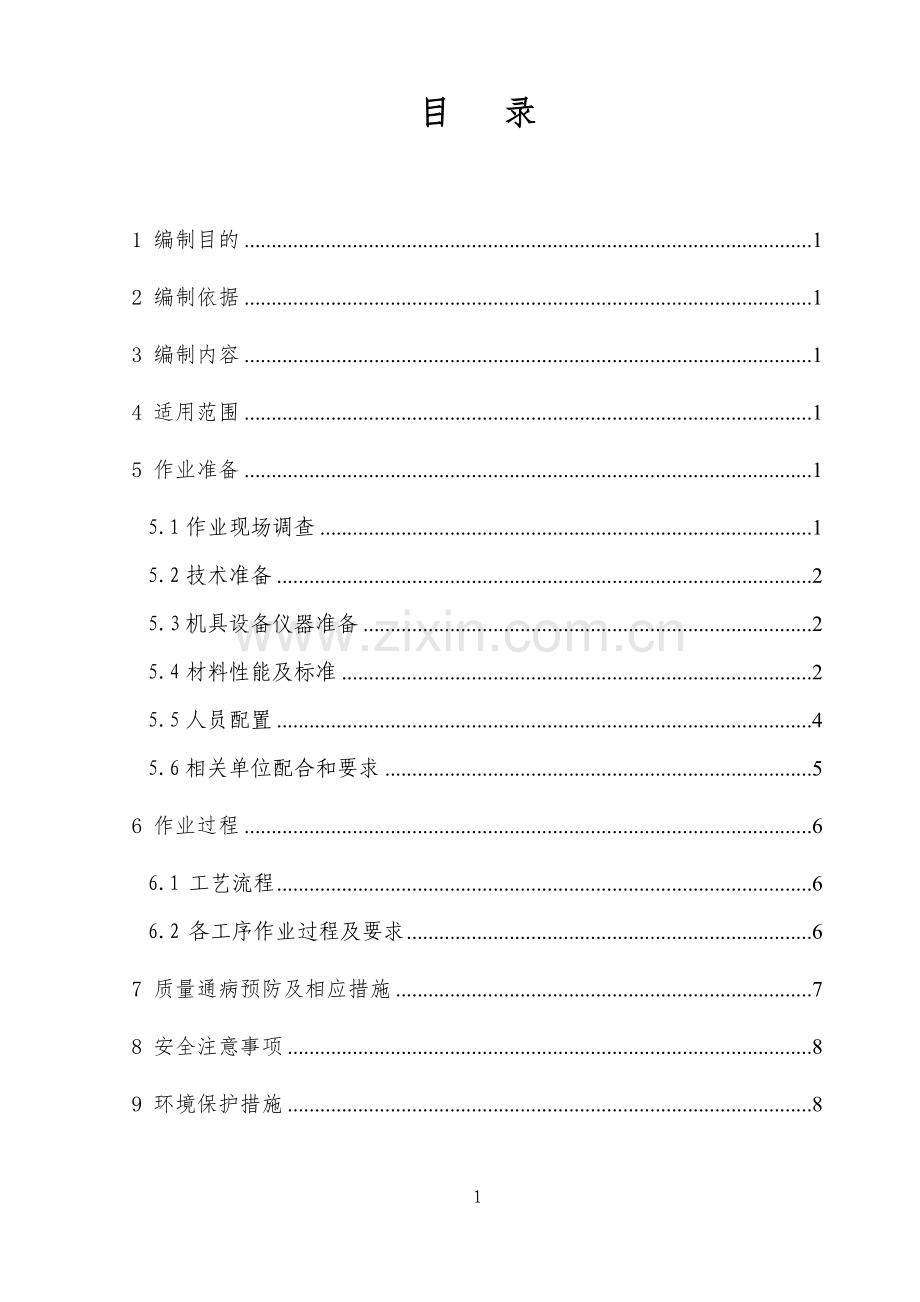

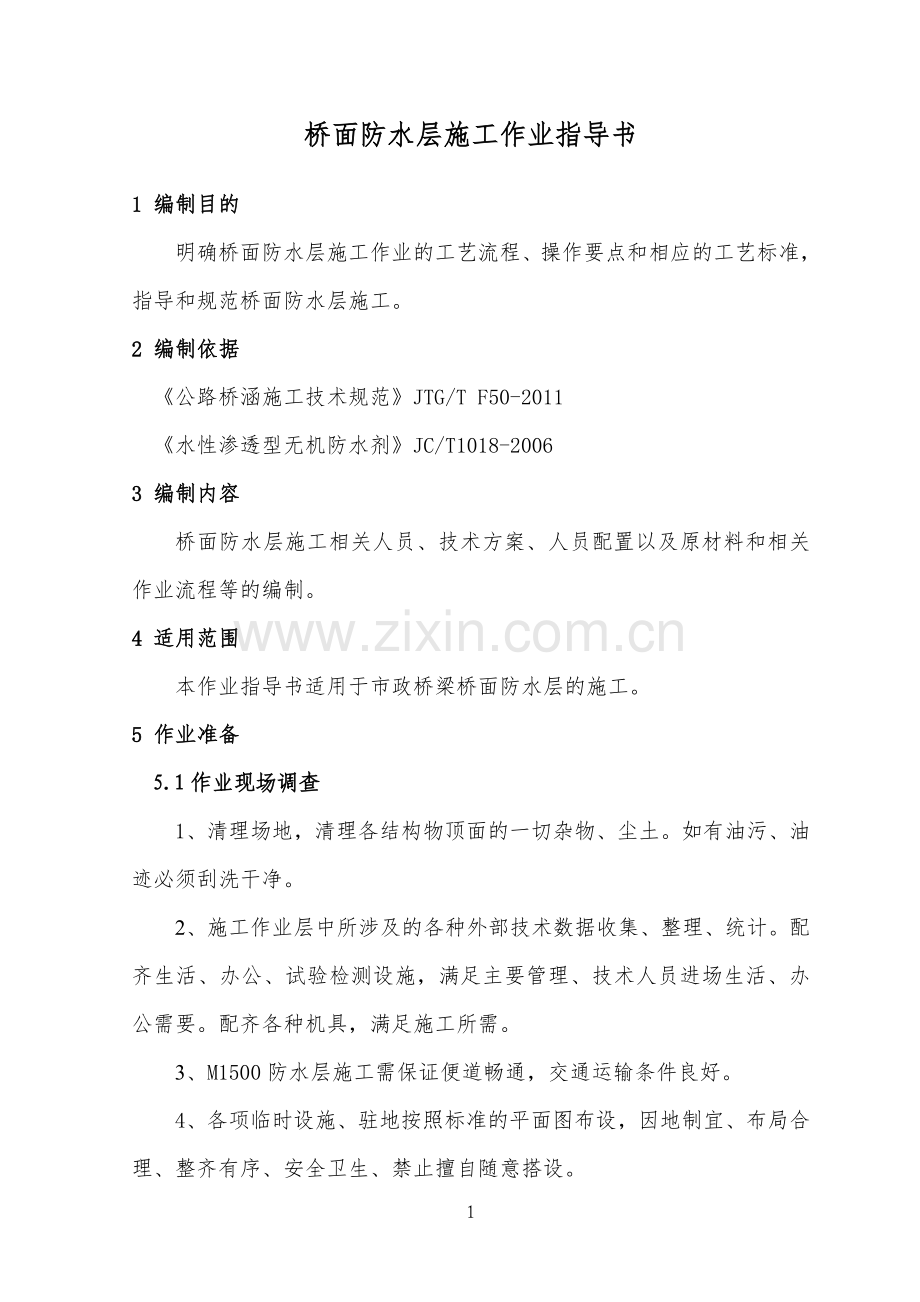

目 录1 编制目的12 编制依据13 编制内容14 适用范围15 作业准备15.1作业现场调查15.2技术准备25.3机具设备仪器准备25.4材料性能及标准25.5人员配置45.6相关单位配合和要求56 作业过程66.1 工艺流程66.2 各工序作业过程及要求67 质量通病预防及相应措施78 安全注意事项89 环境保护措施88桥面防水层施工作业指导书1 编制目的明确桥面防水层施工作业的工艺流程、操作要点和相应的工艺标准，指导和规范桥面防水层施工。2 编制依据公路桥涵施工技术规范JTG/T F50-2011水性渗透型无机防水剂JC/T1018-20063 编制内容桥面防水层施工相关人员、技术方案、人员配置以及原材料和相关作业流程等的编制。4 适用范围本作业指导书适用于市政桥梁桥面防水层的施工。5 作业准备5.1作业现场调查1、清理场地，清理各结构物顶面的一切杂物、尘土。如有油污、油迹必须刮洗干净。2、施工作业层中所涉及的各种外部技术数据收集、整理、统计。配齐生活、办公、试验检测设施，满足主要管理、技术人员进场生活、办公需要。配齐各种机具，满足施工所需。3、M1500防水层施工需保证便道畅通，交通运输条件良好。4、各项临时设施、驻地按照标准的平面图布设，因地制宜、布局合理、整齐有序、安全卫生、禁止擅自随意搭设。5.2技术准备1、组织技术人员学习相关规范和技术标准，审核施工图纸，了解设计意图，熟悉防水层的施工工艺及相关材料性能，编制材料计划。对作业人员进行技术交底和施工组织设计交底，并对作业人员进行施工技术培训。2、混凝土桥面质量应满足设计要求，桥面应平整、清洁，不得有空鼓、松动、蜂窝麻面、脱模剂和油污，易干燥，表面强度达到规定要求。3、水是HM1500防水剂产生化学反应的必在载体，所以在喷涂HM1500防水剂之前，一定要用清水将结构物顶面完全润湿。4、防水层施工要先做工艺性试验，经验收合格后方可正式施工。5.3机具设备仪器准备表1 机具设备仪器表序号设备名称单位用途1小平铲把清理基层2吹灰器台清除细部灰尘3扫把把清扫基层4 车辆台材料运输5喷雾器台防水剂喷涂6直尺把防水层厚度测量7小型角磨机台局部打磨5.4材料性能及标准1、具有极强的渗透性扩散性。当喷在水泥砂浆、混凝土制品表面，可迅速渗入其内部30mm以上，形成终身不变的防水层，耐擦、耐磨。（传统防水材料是覆盖式防水，一旦与基层脱开易产生渗漏）。采用喷涂方法施工，可满足各种不同类型、形状的构筑物内部或外部施工作业的需要。2、无毒、无味、不燃，能安全地应用于水箱、水池等生活设施的抗渗漏，属绿色环保产品。3、可增加制品的密度、抗压、抗拉强度，增加制品的韧性、伸缩率，可防止制品的收缩变形。4、制品因具有透气性，所以不会龟裂、膨胀、变形、风化，达到终身防水的目的。可使建筑物具有防腐、防潮、耐酸碱、耐温等性能。5、潮湿、松散基面均可施工，施工简单，只需用低压喷雾器喷涂即可，有无防水施工经验的人均能掌握。6、施工速度快：每人每天可施工300500平方米，因其施工快，能提前完成工期，降低了大量费用。7、防水效果好，能真正做到一次施工，终身防水，免除了年年维修的烦恼。性价比好。8、M1500防水剂含有催化剂和载体复合的水基溶液，其最大的特点是可以渗透到内部，并和碱性物质起化学反应，在水泥内部生成微凝胶（Microgel），填充堵塞水泥内的毛细管而起到作用，形成致密的永久防水层。可防止盐、酸雨和大气中二氧化碳、二氧化硫等气体对水泥混凝土表面的侵蚀，防止碳化，可提高混凝土的强度，7天内可使水泥强度增加15%，1个月则可以提高强度的28%；用它喷涂于混凝土的表面，可防止水泥中水份的过快蒸发，使水泥得到充分的水化，从而获得足够的强度，并避免裂纹出现；本品还具有抗吸水、抗风化和提高防污染能力，易于清洗等作用。喷涂在背水面可提高试体抗渗压力0.3MPa ，在迎水面可提高试体抗渗压力0.4 MPa表2 M1500防水剂技术指标序 号试验项目技术指标1外观无色透明、无气味2密度g /cm31.103pH值1314粘度 s11.01.05表面张力 N / m26.06凝胶化时间 min初凝12030终凝180307抗渗性（渗入高度） mm308贮存稳定性，10次循环外观无变化5.5人员配置表3 人员、劳动力配置表序号工种名称人数职责分工1施工负责1统一管理协调伸现场施工管理2技术负责1编制方案、制定措施、整理资料、技术交底3测量员1放线4质检工程师1检查M1500防水层施工质量工作5试验员1材料性能检验6材料员1材料采购、收料验收等工作7施工员8现场施工的协调工作8安全员1施工现场安全作业9工班长1施工现场作业施工人员的相互协调10现场施工人员8清楚表面杂质灰尘、喷洒防水剂、表层处理合计24人5.6相关单位配合和要求1、熟悉设计图和技术要求，以及相关规范规定，收集当地气象资料，由项目技术负责人就承包合同有关条款、设计图、设计文件、施工技术规范和质量要求、使用的施工方法和材质要求等就以下内容进行交底：（1）合同中有关施工技术管理和监理办法，合同条款规定的法律、经济责任和工期。（2）设计文件、施工图及说明要点等内容。（3）分部、分项工程的施工特点，质量要求。（4）施工技术方案。（5）工程合同技术规范、使用的工法或工艺操作规程。 （6）材料的特性、技术要求及节约措施。（7）季节性施工措施。（8）各单位在施工中的协调配合、机械设备组合、交叉作业及注意事项。（9）试验工程项目的技术标准和采用的规程。（10）安全、文明、环保施工具体要求。由现场主管技术员向现场施工班组、施工人员进行技术、操作、安全、环保交底,确保施工过程的工程质量和人身安全。2、防水层施工时，要对作业人员进行培训。3、防水层施工要组建专业化队伍。4、M1500防水层施工所涉及的检测单位、供料单位都必须具备相应资质。6 作业过程6.1 工艺流程施工准备检查基层情况喷足量表水，使基层而完全湿润基层呈面干饱和状态时喷涂第一遍基层再次呈面干饱和状态时喷涂第2-3遍防水剂用清水湿润基层持续保持基层表面湿润至少8小时图6.1 桥面防水层施工工艺流程图6.2 各工序作业过程及要求桥梁M1500防水层施工包括：桥面基础处理、防水剂施工。6.2.1桥面基层处理施工时要求混凝土桥面铺装层达到设计砼强度，表面平整、洁净、无污染、杂质、油渍、尘土等。首先用凿毛机对桥面铺装混凝土表面进行凿毛处理，把表面的浮浆、杂物凿除，然后用旋转钢丝刷清扫机清扫，再用鼓风机或吸尘器清除浮沉、细粒，用高压水枪冲洗一遍，待干燥后，即可进行施工。对于桥面混凝土铺装层局部有坑槽的要求凿深5厘米后用环氧树脂砂浆填平夯实处理。防水层严禁雨天施工。6.2.2 M1500防水剂施工在待施工的桥面基层表面喷洒足够量的水，过30分钟后，再进行M1500防水剂的喷涂。用低压喷射器喷射整个表面两次。于第一次喷后将干前再喷第二次，务必使整个表面达到均匀饱和。小面积的作业面，可用刷子刷。防止有遗漏之处。施工后的器具可以用清水清洗，便于再次使用。喷涂M1500防水剂3h后或将干前，需用水湿润表面，特别是在夏季高温季节，更要注意浇水湿润，但浇水量不宜过大，以免冲淡剂量。施工24h后，可见到混凝土表面有白色杂质出现为止。每天湿润次数：夏季一般6-7次，其它季节1-2次，大约共需保养3d左右。6.2.3 材料用量每平方防水层面积需防水剂0.440.50kg。7 质量通病预防及相应措施1、密切关注天气，选择晴好天气施工，并检测当时的施工温度符合规范要求。2、施工前检查喷料泵、涂刷工具，保持干净。每次完成涂刷后，将剩余残留物清除，保持喷头畅通。3、桥面防水层施工，对纵向边缘与构造物连接处进行涂刷时，用塑料薄膜遮挡，防止污染。4、桥面防水层涂刷必须保证厚度的均匀性。5、桥面防水层施工后，除面层施工沥青混合料运输车外，禁止其他车辆在桥面防水层上行驶。8 安全注意事项1、可在潮湿表面施工，但不得在有流动水状态下施工。如遇流动水，应将其止住后方可施工；不能拌在水泥砂浆中使用，否则无效；密封剂可渗透油基或水基涂料而不影响涂料颜色；新浇的混凝土，当模板去掉后，即可以用密封剂均匀喷涂整个表面达饱和状。新抹水泥面层在将干前喷刷效果最好。9 环境保护措施1、M1500防水剂无毒、不燃，但不要再铝制品、釉面或玻璃的表面使用，否则影响表面光洁；2、施工人员必须戴防护口罩和手套，万一偶然接触，立即用清水冲洗。3、用剩的涂料和材料禁止随意丢弃，采用专门器具回收、存放，避免污染环境。
