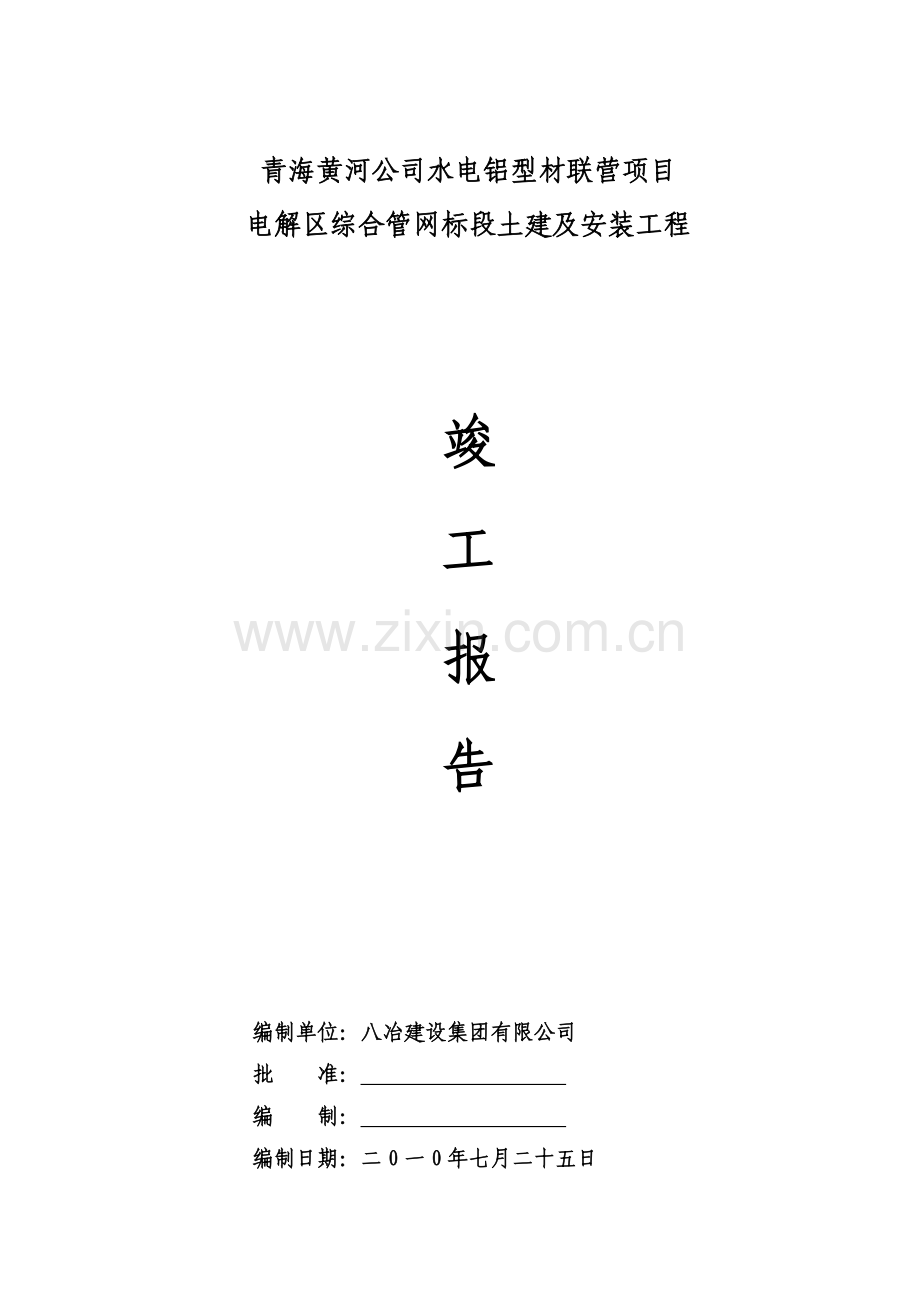

八冶建设集团有限公司竣工报告.doc

青海黄河公司水电铝型材联营项目
电解区综合管网标段土建及安装工程

竣
工
报
告

编制单位：八冶建设集团有限公司
批 准：
编 制：
编制日期：二0一0年七月二十五日

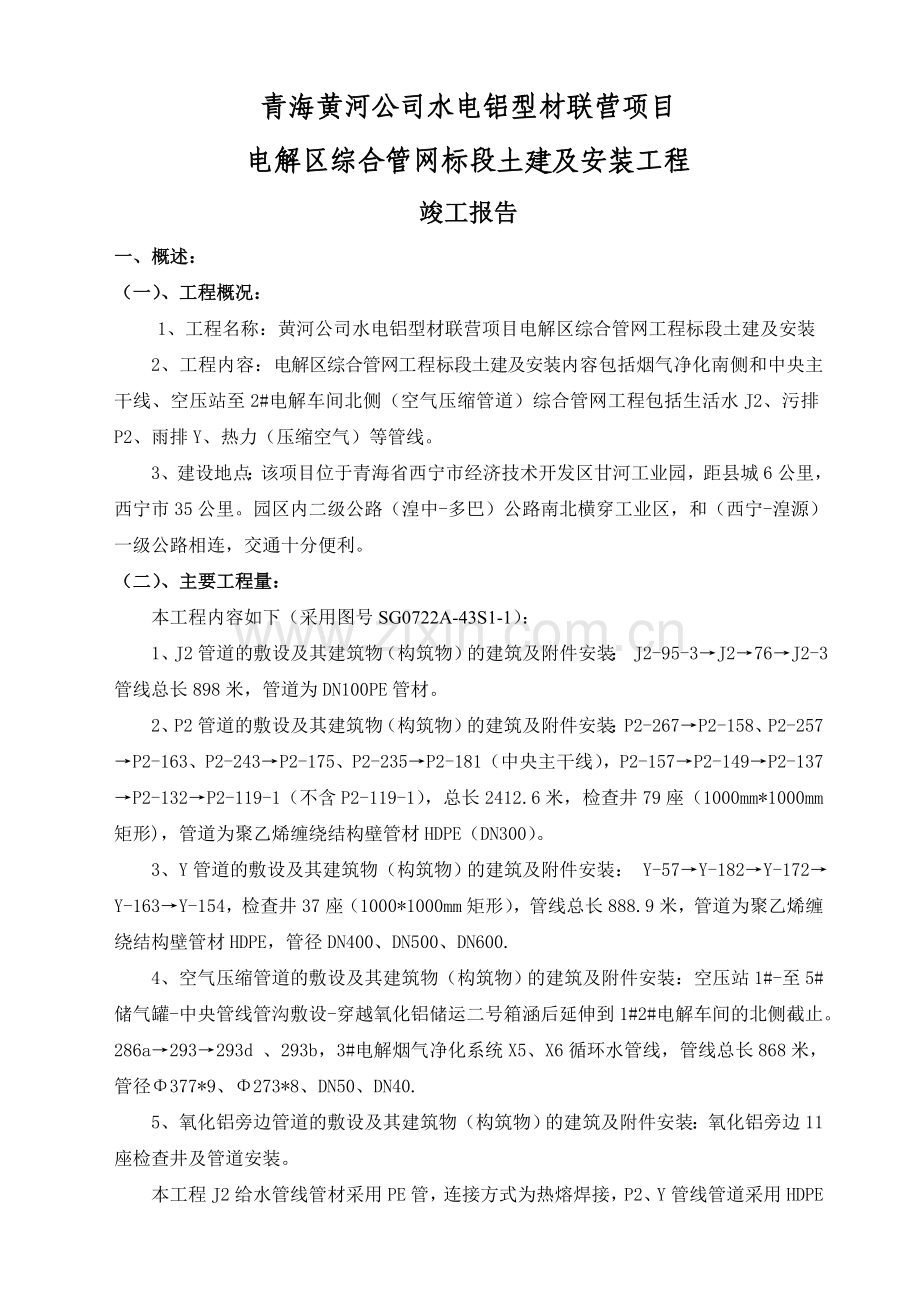

青海黄河公司水电铝型材联营项目
电解区综合管网标段土建及安装工程
竣工报告
一、概述：
（一）、工程概况：
1、工程名称：黄河公司水电铝型材联营项目电解区综合管网工程标段土建及安装
2、工程内容：电解区综合管网工程标段土建及安装内容包括烟气净化南侧和中央主干线、空压站至2#电解车间北侧（空气压缩管道）综合管网工程包括生活水J2、污排P2、雨排Y、热力（压缩空气）等管线。
3、建设地点：该项目位于青海省西宁市经济技术开发区甘河工业园，距县城6公里，西宁市35公里。园区内二级公路（湟中-多巴）公路南北横穿工业区，和（西宁-湟源）一级公路相连，交通十分便利。
（二）、主要工程量：
本工程内容如下（采用图号SG0722A-43S1-1）：
1、J2管道的敷设及其建筑物（构筑物）的建筑及附件安装： J2-95-3→J2→76→J2-3管线总长898米，管道为DN100PE管材。
2、P2管道的敷设及其建筑物（构筑物）的建筑及附件安装：P2-267→P2-158、P2-257→P2-163、P2-243→P2-175、P2-235→P2-181（中央主干线），P2-157→P2-149→P2-137→P2-132→P2-119-1（不含P2-119-1），总长2412.6米，检查井79座（1000mm*1000mm矩形)，管道为聚乙烯缠绕结构壁管材HDPE（DN300）。
3、Y管道的敷设及其建筑物（构筑物）的建筑及附件安装： Y-57→Y-182→Y-172→Y-163→Y-154，检查井37座（1000*1000mm矩形），管线总长888.9米，管道为聚乙烯缠绕结构壁管材HDPE，管径DN400、DN500、DN600.
4、空气压缩管道的敷设及其建筑物（构筑物）的建筑及附件安装：空压站1#-至5#储气罐-中央管线管沟敷设-穿越氧化铝储运二号箱涵后延伸到1#2#电解车间的北侧截止。286a→293→293d 、293b，3#电解烟气净化系统X5、X6循环水管线，管线总长868米，管径Φ377*9、Φ273*8、DN50、DN40.
5、氧化铝旁边管道的敷设及其建筑物（构筑物）的建筑及附件安装：氧化铝旁边11座检查井及管道安装。
本工程J2给水管线管材采用PE管，连接方式为热熔焊接，P2、Y管线管道采用HDPE管，用热缩套连接；管道基础均采用3:7灰土垫层，土垫层厚度在非自重湿陷性地区为150，自重湿陷性地区为300，压实系数≧0.95，P2、Y管线检查井采用C30抗渗混凝土。
（三）、工程变更说明：
1.由于电解区综合管网与P2管线平面位置重叠，经过设计、监理、
建设单位的同意，下发了NO.161号设计（技术）联系单，将P2-235坐标改为1154.8，P2-243A坐标改为1151.
2.由于Y管线节点Y-57-Y-53与P2-156井相碰，经过设计、监理、建设单位的同意，下发了NO.191号设计（技术）联系单，将P2-156井向西移1.5米。
二、施工依据
1、设计图纸、《建设工程施工合同》；
2、《建筑工程施工质量验收统一标准》 GB50300-2001；
3、《建筑地基基础工程施工质量验收规范》 GB50202-2002；
4、《混凝土结构工程施工质量验收规范》 GB50204-2002；
5、《给水排水管道工程施工及验收规范》 GB50268-97；
6、《给水排水构筑物施工及验收规范》 GBJ-141-90；
7、ESEC《高密度聚乙烯管道连接技术规程》
8、《埋地聚乙烯给水管道工程技术规范》 CJJ01-2004；
9、《湿陷性黄土地区建筑规范》 GB50025-2004
10、《有色金属工业建筑工程质量评定标准》
11、《砌体工程施工质量验收规范》 GB50203-2002；
12 《地下防水工程质量验收规范》 GB50208-2002
三、质量控制：
（一）、原材料质量情况：
本工程水泥、钢材、无缝钢管、PE管、HDPE管等原材料为建设单位供应，其余材料由我单位自购，材料合格证、质量证明文件、检验报告齐全，同时提交了具有监理人员见证的复试报告，进场材料向监理机构报验合格，未出现不合格的材料用于本工程的现象。主要材料情况如下：
1、 砂石：砂石采用甘河滩金源砂石料厂的产品，共报验8次，出具试验报告8份，砂石试验结果均符合设计及规范要求。
2、 水泥：水泥采用青海大通水泥股份有限公司的PO42.5普通硅酸盐水泥，共报验1次，水泥合格证、检验报告齐全、有效，出具试验报告1份，水泥试验结果均符合设计及规范要求。
3、 钢材：钢材采用新疆八一钢铁有限责任公司、山西襄汾新金山钢铁公司产品，检验报告、质量证明书齐全、有效；共报验1次，出具试验报告1份，试验结果符合设计及规范要求。
4、 外加剂：采用上海恒福科技发展有限公司抗渗剂，检验报告齐全、有效，共报验1次，符合设计及规范要求。
5、 阳离子氯丁胶防水涂料：采用兰州金天缘防水材料有限公司，检验报告齐全、有效，共报验1次，符合设计及规范要求。
6、PE管：采用河北頥通管业有限公司的产品，检测报告齐全、有效，共报验1次，符合设计及规范要求。
7、HDPE管材：采用福建振云塑业股份有限公司的聚乙烯缠绕结构壁管材，检验报告齐全、有效，共报验1次。检验结果合格，符合设计及规范要求。
8、无缝钢管：采用天津钢管公司、兰州榕通管业制造有限公司产品，检验报告齐全，有效，共报验一次。符合设计及规范要求。
9、保温材料：采用河北天正热能保温防腐有限公司产品，共报验1次，检验报告齐全、有效，符合设计要求。
10、重型球墨铸铁检查井井盖：采用山西省交城县寨子飞马铸造厂产品，共报验1次，检验报告、合格证齐全、有效，检验符合设计及规范要求。

（二）、施工质量控制：
1、施工准备阶段的质量控制：建立现场质量自检体系，明确了项目经理为质量管理的第一责任人;项目技术负责人主持对图纸进行审核，对全体施工人员进行了质量知识培训，施工管理人员及操作人员持证上岗。
2、施工阶段的质量控制：项目技术负责人及时进行技术交底；测量放线由测量人员执行，放线后由技术负责人进行了复核，并报监理部门报验，合格后开始下道工序的施工；进场材料及时进行复检，并向监理部门及时报验，经监理部同意后投入工程中；土方工程、混凝土工程当天施工当天进行见证取样，保证了各项指标达到设计及规范要求；合理利用资源，对建筑产品或半成品采取保护措施。
3、竣工验收阶段的质量控制：单位工程竣工后，项目技术负责人按照竣工资料的要求收集、整理各项技术、质量资料和记录；项目技术负责人组织有关专业技术人员按最终检验和试验规定，根据合同要求进行全面验证，对查出的施工质量缺陷，按不合格控制程序进行处理；在最终检验和试验合格后，对建筑产品采取防护措施。
（三）、单位、分部、分项工程质量评定：
序号
单位工程名称
单位工程评定
分部名称
分部评定等级
分项名称
优良率
评定
等级
检验批数
备注
1
电
解
区
综
合
管
网
标
段
优良

86%
地基基础
优良、
91%
土方开挖
46%
合格
13
6个优良、8个合格
2
灰土地基
62%
优良
15
10个优良、5个合格
3
土方回填
72%
优良
28
19个优良、8个合格
4
钢筋
81%
优良
42
34个优良、8个合格
5
模板
58%
合格
50
29个优良21符合要求
6
混凝土

符合要求
58
72符合要求
7
现浇结构
81%
优良
29
29个优良、7个合格
8
预制构件
75%
优良
4
3个优良、1个合格
9
装配式结构

符合要求
4
5符合要求
10
涂膜防水层
76%
优良
13
10个优良、2个合格
11
一般抹灰
85%
优良
13
11个优良、2个合格
12
砖砌体
100%
优良
1
1优良
13
管道安装工程
优良
80%
给水管道安装
100%
优良
1
1个优良
14
排水管道安装
92%
优良
13
12个优良、1个合格
15
采暖管道安装
80%
优良
5
4个优良、1个合格
16
压缩空气管道安装
75%
优良
4
3个优良、1个合格
17
给水管道冲洗及消毒

符合要求
1
1符合要求

（四）、质量控制资料核查：
本工程技术资料基本与工程同步，主要质量控制资料齐全，资料签字、盖章手续齐备，资料自检为合格。
C10混凝土抗压试块 标养 10组
C15混凝土抗压试块 标养 8组
C30混凝土抗压试块 标养 28组
C30混凝土抗渗试块 标养 8组

（五）、主要功能项目的检查结果：
经对工程所含各项功能性检查的自检，功能性检查项目基本齐全，达到各功能使用要求，不存在影响使用功能和安全的项目。
1）污排、雨排管道及检查井闭水试验结果合格，符合设计要求。
2）空气压缩管道、给水管道打压试验合格，符合设计要求。
3）给水管道冲洗消毒符合设计要求。

（六）、单位工程质量综合评定意见：
依据GB50300-2001《建筑工程施工质量验收统一标准》及《有色金属工业建筑工程质量评定标准》，单位工程所含两个分部工程，均为优良。我单位认为该工程各分部工程质量达到了规范、验评标准及设计和合同约定的要求，各项质量控制资料齐全，观感质量评定为好，该单位工程综合评定为优良。

（七）、资料整编控制：
黄河公司水电铝型材联营项目电解区综合管网标段土建及安装工程在施工中，资料严格按照相关规定进行整理归档，检验批划分按照《有色金属工程质量检验评定标准》要求进行划分，符合《国家重大建设项目文件归档要求与档案整编规范》要求，依据鑫业分公司的《青海黄河水电鑫业分公司建设项目竣工档案验收实施细则》和《青海黄河水电联营科技档案分类大纲》进行整编，保证了施工过程与资料整理同步进行，竣工资料已整改完毕。

四、工期进度说明：
本工程合同计划工期为2008年10月20日开工，2009年4月20日竣工，工期总日历天数为183天。实际开工日期2008年10月30日开工，实际竣工日期2010年7月 25日，影响工期拖延的主要原因有：
序号
原因
影响天数
影响时间
竣工工期顺延至
1
建设单位通知进场延误
14
2008-10-30~2008-11-14
2008-12-14
2
因八冶、七冶清障工作面影响工期
73
2009-3-15~2009-5-28
2009-7-27
4
中央主干道清障影响
19
2009-5-28~2009-6-16
2009-8-15
5
冬歇
70
2008-12-15~2009-3-5
2009-10-25
6
工程量变更增加
8
2009-3-7～2009-3-15
2009-11-3
7
停水停电
6
2009-4-6～2009-6-12
2009-11-9
8
委托空气压缩管道（Φ219）综合管网
74
2009-3-15~2009-5-29
2010-1-29
9
水泥影响
26
2009-8-2~2009-8-30
2010-2-25

钢筋影响
15
2009-9-1~-2009-9-15
2010-3-10

HDPE管
32
2009-5-1~2009-6-1
2010-4-12

下雨影响
16
2009-6-1~2009-6-16
2010-4-28

增加空气压缩管道Φ377管线600米
75
2009-10-1~2009-12-25
2010-7-25
合计
428
由于我单位接到委托函及进场通知书时间为2008年10月10日，至使进场时间晚，及设计变更、清障、雨天等都在影响合同工期。本合同工期为155天，实际施工工期为367天，扣除表中各种因素影响（428天，不包含天气情况影响时间）施工日历天数为155天，符合合同工期要求。
后附：工期延误原因统计确认表
五、安全文明施工及环境管理
（一）、安全文明施工：我单位在施工过程中严格按照施工组织设计中的安全文明施工措施进行施工，严格遵守国家《建筑法》、《安全生产法》、上级部门颁发的相关安全生产政策规定以及职业安全健康相关法律、法规及鑫业公司的规定，不断改善建筑安装施工过程中的职业安全健康条件；以“零事故”为准则，围绕目标和指标，加强预控和监测，以防为主，防管结合，专管与群管相结合，传统管理与系统管理相结合，持续改进职业安全健康绩效；做到：人人懂安全、事事讲安全、处处保安全，把企业的风险损失降到最低。加强对职工职业道德教育，树立文明施工思想，人人恪守职业道德，遵守建设程序，保持施工现场的清洁卫生，做到工完料尽场地清。本工程死亡事故、重伤事故及轻伤事故等均为零，达到了合同约定及鑫业公司现场施工文明管理规定的要求。
（二）、环境管理：我单位在本工程的施工过程中对环境保护管理严格执行《环境管理体系 要求及使用指南》GB/T24001-2004，在施工阶段控制能源消耗和节约资源，控制现场照明灯光的合理使用，对职工进行教育，节约消耗品。环境管理符合要求，未对施工现场造成污染：
1）建筑垃圾污染：我标段在施工过程中有极少的建筑垃圾，在施工现场有指定堆放点，定期将建筑垃圾运输到场外合理建筑垃圾堆放定点。
2）生活垃圾：我单位在施工现场生活区，设置生活垃圾箱、统一堆放、定时运送到场外合格垃圾堆放点。
（三）、监理通知单
1）在施工过程中监理共下发监理通知单10份，已按要求及时整改完毕并回复监理单位。
（四）、奖罚：
1）、在施工过程中共下发处罚通知单2份，共计：2000元。

综合上述评定，我单位通过自检认为电解区综合管网标段工程达到了竣工验收的条件。提请建设单位审核后组织验收。

八冶建设青海分公司
青海鑫业铝电联营项目部
二0一0年七月二十五日

黄河公司水电铝型材联营项目电解区综合管网
标段建筑及安装工程
工期延误原因统计确认
本工程合同计划工期为2008年10月15日开工，2009年3月15日竣工，工期总日历天数为155天。实际开工日期2008年10月30日开工，实际竣工日期2010年7月 25日，总日历天数为583天。扣除表中各种因素影响（428天）施工日历天数为155天，符合合同工期要求。
序号
原因
影响天数
影响时间
竣工工期顺延至
1
建设单位通知进场延误
14
2008-10-30~2008-11-14
2008-12-14
2
因八冶、七冶清障工作面影响工期
73
2009-3-15~2009-5-28
2009-7-27
4
中央主干道清障影响
19
2009-5-28~2009-6-16
2009-8-15
5
冬歇
70
2008-12-15~2009-3-5
2009-10-25
6
工程量变更增加
8
2009-3-7～2009-3-15
2009-11-3
7
停水停电
6
2009-4-6～2009-6-12
2009-11-9
8
委托空气压缩管道（Φ219）综合管网
74
2009-3-15~2009-5-29
2010-1-29
9
水泥影响
26
2009-8-2~2009-8-30
2010-2-25

钢筋影响
15
2009-9-1~-2009-9-15
2010-3-10

HDPE管
32
2009-5-1~2009-6-1
2010-4-12

下雨影响
16
2009-6-1~2009-6-16
2010-4-28

增加空气压缩管道Φ377管线600米
75
2009-10-1~2009-12-25
2010-7-25

合计

428
以上统计根据设计（技术）联系单及施工期间报告甲方的文件等为依据，请建设单位及监理部予以确认。

施工单位： 八冶建设青海分公司
青海黄河鑫业铝型材联营项目部
项目经理：
监理单位：
签字：
建设单位：
签字：
电解区综合管网标段工程使用说明书

1、综合管网B-1标段共有直埋污排、雨排，管沟内敷设空气压缩管道；全部完成，并投入使用。
2、污排、雨排为直埋管道，如再次开挖土方，必须依据竣工图开挖，并及时告知相关部门。
3、给水管道应及时检查，如出现阀门漏水、开关不灵、应及时更换，使用压力在工作压力范围之内。
4、空气压缩管道为压力管道，不应受到猛烈碰撞，及安排专业人定时检查，如出现管道变形，应尽快通知相关人员，采取相应措施，开关阀门应有专人员开关，阀门定时保养。

八冶建设青海分公司
2009年11月25日
