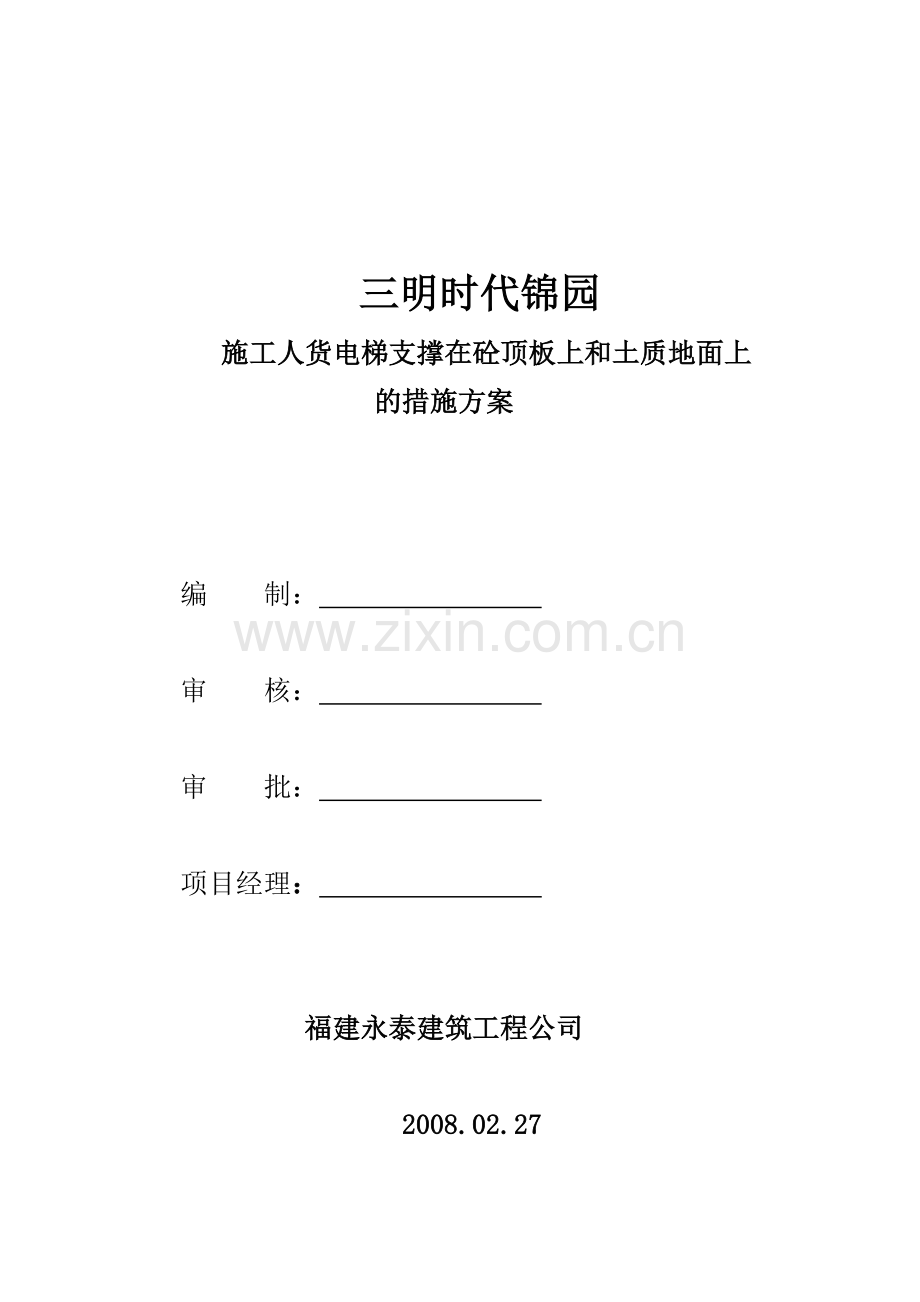

施工人货电梯支撑在混凝土顶板上的方案.doc

三明时代锦园
施工人货电梯支撑在砼顶板上和土质地面上
的措施方案

编 制：

审 核：

审 批：

项目经理：

福建永泰建筑工程公司

2008.02.27

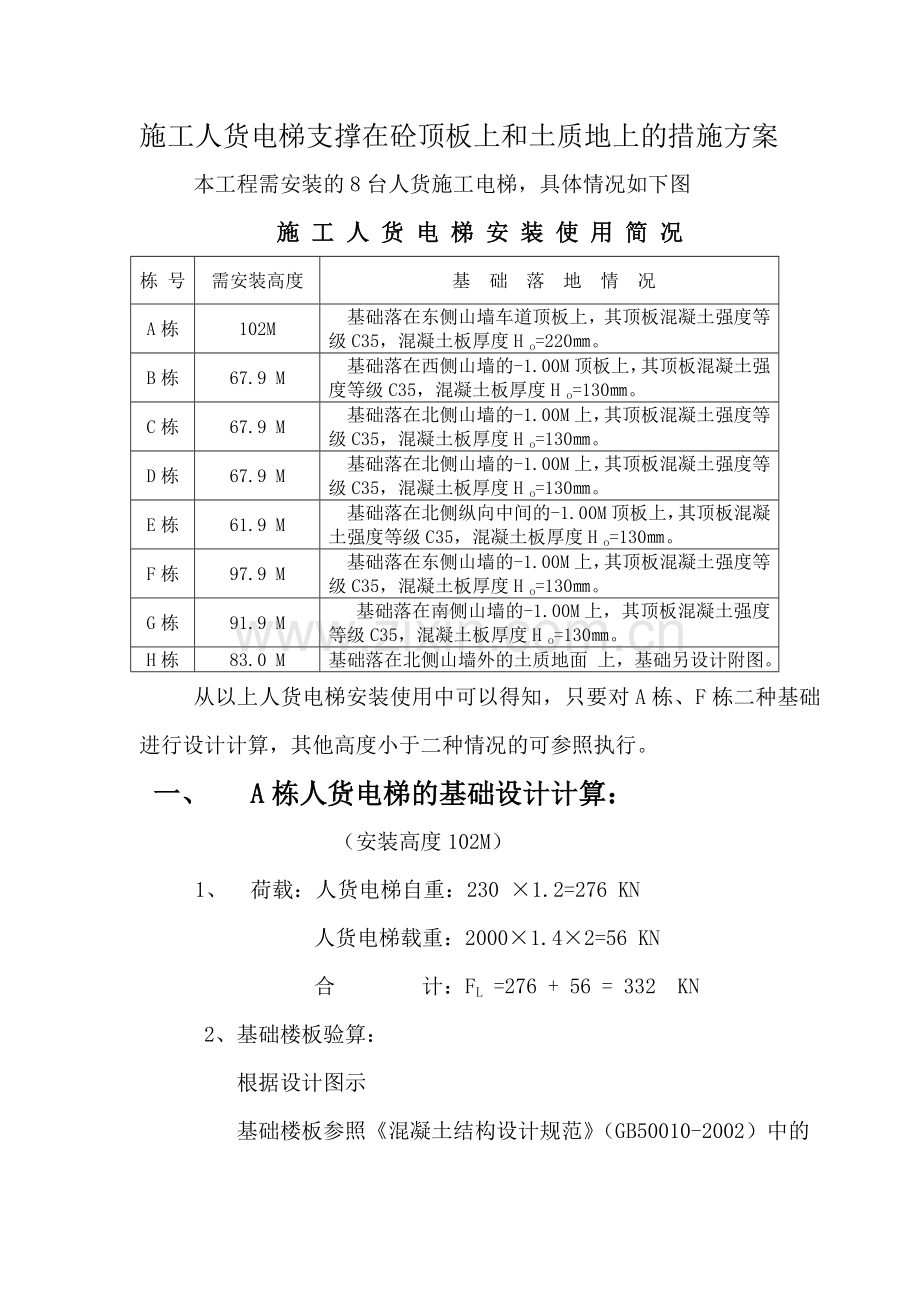

施工人货电梯支撑在砼顶板上和土质地上的措施方案
本工程需安装的8台人货施工电梯，具体情况如下图
施 工 人 货 电 梯 安 装 使 用 简 况
栋 号
需安装高度
基 础 落 地 情 况
A栋
102M
基础落在东侧山墙车道顶板上，其顶板混凝土强度等级C35，混凝土板厚度H o=220㎜。
B栋
67.9 M
基础落在西侧山墙的-1.00M顶板上，其顶板混凝土强度等级C35，混凝土板厚度H o=130㎜。
C栋
67.9 M
基础落在北侧山墙的-1.00M上，其顶板混凝土强度等级C35，混凝土板厚度H o=130㎜。
D栋
67.9 M
基础落在北侧山墙的-1.00M上，其顶板混凝土强度等级C35，混凝土板厚度H o=130㎜。
E栋
61.9 M
基础落在北侧纵向中间的-1.00M顶板上，其顶板混凝土强度等级C35，混凝土板厚度H o=130㎜。
F栋
97.9 M
基础落在东侧山墙的-1.00M上，其顶板混凝土强度等级C35，混凝土板厚度H o=130㎜。
G栋
91.9 M
基础落在南侧山墙的-1.00M上，其顶板混凝土强度等级C35，混凝土板厚度H o=130㎜。
H栋
83.0 M
基础落在北侧山墙外的土质地面 上，基础另设计附图。
从以上人货电梯安装使用中可以得知，只要对A栋、F栋二种基础进行设计计算，其他高度小于二种情况的可参照执行。
一、 A栋人货电梯的基础设计计算：
（安装高度102M）
1、 荷载：人货电梯自重：230 ×1.2=276 KN
人货电梯载重：2000×1.4×2=56 KN
合 计：FL =276 + 56 = 332 KN
2、基础楼板验算：
根据设计图示
基础楼板参照《混凝土结构设计规范》（GB50010-2002）中的
受冲切承载力，如下计算简图：

计算公式：FL≤0.7umho
FL ——— 局部集中荷载值。
ft——— 混凝土轴心抗拉强度设计值，C35=1.57×103 N/MM
um——— 局部集中反力作用面积周边ho/2处板垂直截面的最不利周长，人货电梯基础落地面积为1.0 M×1.2 M。
ho ——— 混凝土板有效厚度ho=0.22M
验算：0.7 ftumho
=0.7×1.57×103×（1.0＋0.22＋1.2＋0.22）×0.22
=638.2KN＞FL=332KN
混凝土板受荷满足安全
二、 F栋人货电梯的基础设计计算：
（安装高度97.9M）
1、 荷载：人货电梯自重：220 ×1.2=264 KN
人货电梯载重：2000×1.4×2=56 KN
合 计：FL =264 + 56 = 320 KN
该台人货电梯基础落在0.13M厚的混凝土板上。见附图。
验算：0.7 ftumho
=0.7×1.57×103×（1.0＋0.13＋1.2＋0.13）×0.13
=351KN＞FL=320KN
混凝土板受荷满足安全

根据以上实际荷载计算，混凝土楼板已满足承载人货电梯全部荷载，但由于人货电梯吊笼下落时会对混凝土板产生冲击破坏导致楼板开裂，为了提高安全度，故在混凝土楼板底部增设8根I10槽钢支撑，作法见附图。
其他防护棚、行车道硬化及安装、使用、拆除的有关事项，仍按原《方案》执行。人货电梯安装技术参数中要求的基座螺栓及荷载均布所需6.00m×4.00m×0.30m厚C35钢筋砼板。
支撑作法见图示：
H栋基础落在室外土质地基，其基础作法见附图。
