RFID自动识别隧道施工人员统计系统
方 案 书

深 圳 市 万 全 智 能 技 术 有 限 公 司

2009年10月12日

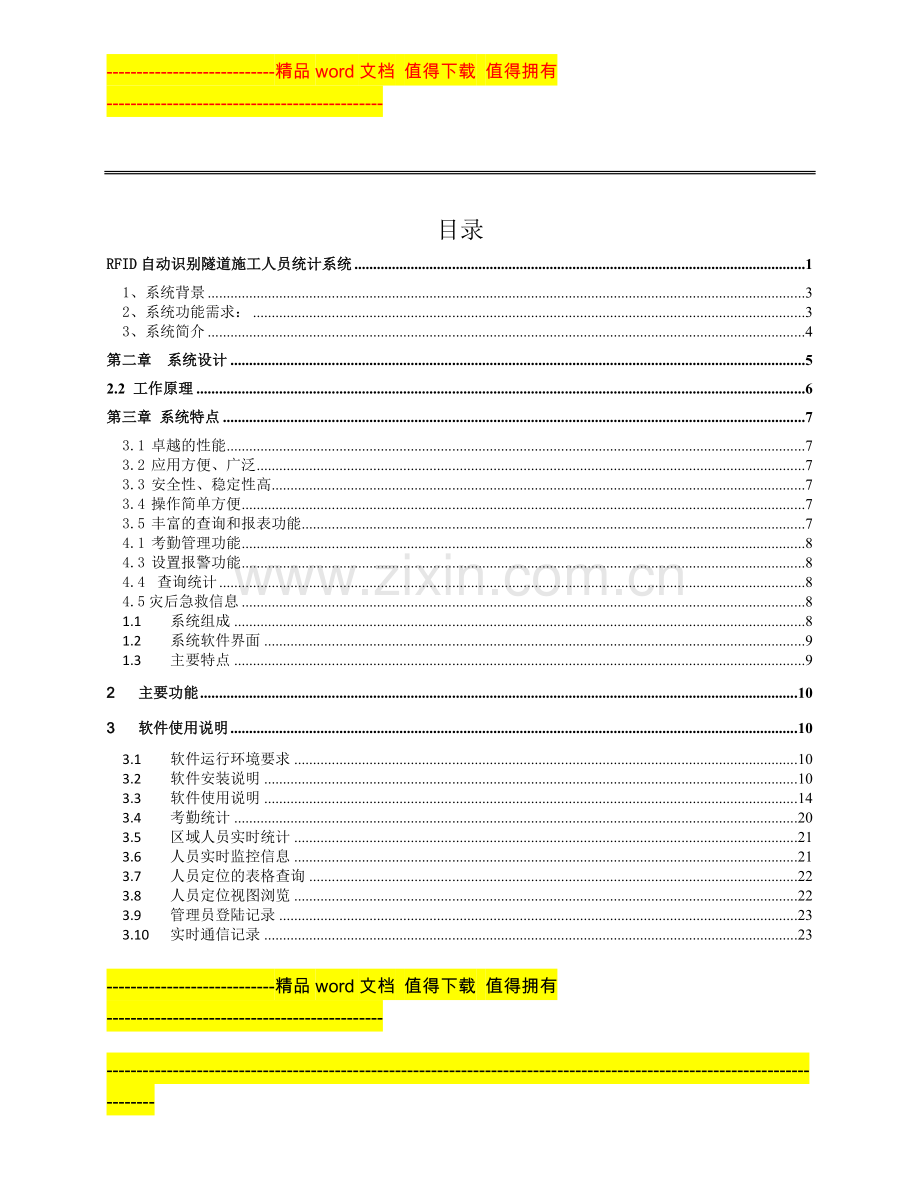

目录
RFID自动识别隧道施工人员统计系统 1
1、系统背景 3
2、系统功能需求： 3
3、系统简介 4
第二章 系统设计 5
2.2 工作原理 6
第三章 系统特点 7
3.1 卓越的性能 7
3.2 应用方便、广泛 7
3.3 安全性、稳定性高 7
3.4 操作简单方便 7
3.5 丰富的查询和报表功能 7
4.1 考勤管理功能 8
4.3 设置报警功能 8
4.4 查询统计 8
4.5灾后急救信息 8
1.1 系统组成 8
1.2 系统软件界面 9
1.3 主要特点 9
2 主要功能 10
3 软件使用说明 10
3.1 软件运行环境要求 10
3.2 软件安装说明 10
3.3 软件使用说明 14
3.4 考勤统计 20
3.5 区域人员实时统计 21
3.6 人员实时监控信息 21
3.7 人员定位的表格查询 22
3.8 人员定位视图浏览 22
3.9 管理员登陆记录 23
3.10 实时通信记录 23
6.2 有源射频卡 24
第七章 技术支持与服务内容 26
3.11 7.1系统技术报务 26
3.12 7.2 人员培训计划 26
3.13 7.3 培训内容 26

第一章 概述
1、系统背景

随着国家经济的迅速发展，我国的隧道建设更是日新月异。由于城市地铁、铁路隧道和高速公路隧道改善了路线技术指标、缩短了路程和行车时间，提高了运营效益，因此国家在不断加大隧道的建设力度；然而隧道建设的造价高、运营管理相对复杂，所以各地对隧道的建设都十分重视，不敢掉以轻心。
目前的远程信息管理系统往往只是对行政和技术文件的管理，而无法实时地获取施工信息，更不能对施工现场和施工人员的信息有一个全面、及时、准确的掌握，从而导致很多事故的发生。为此各级政府高度重视工程建设安全生产问题，并采取一系列措施不断加强安全生产工作。如何改变目前隧道施工过程安全监管落后的管理模式，实现管理的现代化、信息化、智能化，成为管理者研究的重要课题。
因此，能够实现灾害预防、事故救助、信息化管理等先进的管理手段将是隧道安全建设的必然选择。深圳市万全智能技术有限公司针对以上情况提出了“隧道施工人员统计系统的解决方案”，为隧道的安全建设提供了崭新的安全管理理念和强有力的保证。
2、系统功能需求：
l 要求对隧道施工人员及进出车辆实行远距离RFID身份自动识别统计，并能根据记录数据按时间、姓名、班组等条件查询进出隧道人员及车辆及滞留隧道人员信息
l 数据可以通过电脑软件永久保存、并能出具统计报表
l 可以通过软件在线监控隧道内实施作业施工人员情况
l 可以外接高亮度LED显示屏，显示当前隧道内施工人员姓名、工号、进入时间等信息
3、系统简介
隧道施工人员统计系统是集隧道施工人员实时统计、作业考勤、安全预警、灾后急救、日常管理等功能于一体，也是国内技术领先、运行稳定、设计专业化的隧道施工现场监测系统。使管理人员能够随时掌握施工现场人员、设备的分布状况和每个人员和设备的运动轨迹，便于进行更加合理的调度管理以及安全监控管理。当事故发生时，救援人员可根据该系统所提供的数据，迅速了解有关人员的位置情况，及时采取相应的救援措施，提高应急救援工作的效率。这一科技成果的实现，促使隧道建设的安全生产和日常管理再上新台阶。
第二章 系统设计

2.1 系统构成
隧道人员管理系统分为隧道外部、隧道内部、人员和传输部分组成：
隧道外
监控室
电脑主机
室外LED显示屏
读卡器
天线
电源
线缆

隧道外
隧道内
读卡器
天线
电源
线缆

隧道内
人员
安全型识别卡（1人一个）

传输部分
RVVP4*0.75信号线

2.2 工作原理

2.4G有源射频卡：施工人员或工作人员随身携带，一般装在施工人员的皮带上或安全帽上。对车辆实施管理时，将有源射频卡贴在汽车挡风玻璃右上角。车辆识别可以设置为压地感读卡模式，也可设置为有卡即读的自由模式，都可以对车辆进出进行统计。
读卡器：不管是在隧道的内外都需要安装放置读卡器。至少在一个系统中是需要2台的。
2.3 LED显示屏：安装在隧道口附近，用于显示施工人员的信息，使管理先进化，透明化。显示的内容包括：标签号，姓名，时间，总人数（屏的大小尺寸也可根据客户要求定制）。

隧道信息显示屏 隧道施工现场
第三章 系统特点
3.1 卓越的性能

★ 高度的识别可靠性：100%的前端识别率，施工人员只要正确佩戴2.4G有源射频卡，就能被装在附近的读卡器读到。
★ 识别距离远（3-150米）：在隧道里面可达到100M的稳定距离，在这个范围内的标签卡发出的信息都会被读到。
★ 极高的防冲突性：每个检测点可最多同时识别200个施工人员的信息。
★ 高度的识别稳定性，真正达到无误码、无漏卡。
★ 快速的识别速度：最快可达到200公里/小时的识别速度，即对动态的标签卡也能认识到。
3.2 应用方便、广泛
配合隧道现有网络状况，可提供基于光纤、以太网、通信电缆等多种隧道内-隧道外传输方式，适应性强，对现场环境要求不高，避免了由于传输方式单一造成的实施难题及瓶颈。
3.3 安全性、稳定性高
★ 高抗干扰性，对隧道干扰源、周围环境无特殊要求，环境适应性强
★ 内部电路高度集成化，器件故障率最小化，运行可靠
★ 采用有源识别卡，无电磁污染，免维护，使用安全
3.4 操作简单方便
★ 软件全中文菜单，具有良好的操作界面
★ 无线监测分站一体化结构设计，安装方便快捷
★ 识别卡内置电池，超低功耗，无须外接矿灯电源，无须充电
★ 双向卡可以更换电池
3.5 丰富的查询和报表功能
★ 查询和报表输出、打印功能简单易操作
★ 可对施工人员、部门以及干部的考勤信息进行查询
★ 可对施工人员运动轨迹进行查询
★ 可按要求输出各种信息报表（如：进入隧道时间报表、个人出勤日报表、施工人出勤月报表、部门出勤月报表等）
★ 可以在电脑台上查看隧道的实时情况，无须到现场。
★ 可以随时知道目前洞内现在有多少人，这些人是谁，同时可以显示到LED显示屏上，具体显示的内容要根据显示屏的大小来定

第四章 系统功能
4.1 考勤管理功能
★ 通过读卡器能判断出施工人员是任何时刻的出入记录。
★ 能对施工人员和干部以及部门信息进行添加，修改，查询。
★ 员工考勤查询：可按部门及各种指定条件进行人员的出勤情况查询，如：编号、姓名、班次、工种、部门等查询条件；可以按任意条件自动排序；
★ 干部考勤查询：对当天所有干部的出勤情况进行查询显示；
★ 可以按照用户要求输出报表
4.3 设置报警功能
4.3.1外来人员报警功能
对于外来人员的或无卡施工人员独自进入隧道时系统会自动报警。但是和携带卡者一起进入时，系统不会出现报警。
4.4 查询统计
★ 施工人员查询：可以自定义组合条件对施工人员当前区域、滞留时间及带班领导等进入隧道相关情况进行查询。
★ 工人分布查询：对隧道各区域的施工人员分布情况进行查询，使管理人员可以方便的知道特定区域的工作人数。点击相应区域可获得相关人员详细信息。
★ 未到达区域查询：用以督察和考核相关责任人跟班情况，查询特殊工种是否到达了其工作范围的所有区域。点击相关状态，可以得到到达人员和工作的明细记录。
★ 施工人数统计：可以根据日期对进出隧道的施工人员数量进行统计。
★ 区域人数统计：可以任意设置和管理相关施工区域，自动进行区域人数统计。
4.5灾后急救信息
一旦发生安全事故，控制主机立即能显示出事故地点的人员数量、人员信息，人员位置等信息，大大提高了抢险效率和救护效果

第五章 系统软件功能
1.1 系统组成
隧道人员考勤定位系统主要由电源，读卡器，传输线，识别卡，系统软件等组成。其中读卡器根据隧道的分布安装，识别卡为每人一张。
1.2 系统软件界面

1.3 主要特点
Ø 高度的识别可靠性：大于99.999999%的前端识别率，工作人员只要正确佩戴2.4G有源射频卡就能被装在附近的读卡器读到；
Ø 识别距离远：在隧道里面可达到100M的稳定距离，在这个范围内的标签卡发出的信息都会被读到；
Ø 极高的防冲突性：每个检测点可同时识别200个施工人员的信息；
Ø 读卡器采用专用技术，真正达到无误码、无漏卡；
Ø 快速的识别速度：对动态的标签卡也能认识到；
Ø 软件全中文菜单，具有良好的操作界面；
Ø 识别卡内置电池，超低功耗，无须外接矿灯电源，无须充电；
Ø 一体化结构设计，安装方便快捷；
Ø 查询和报表输出功能简单易操作；

2 主要功能
主要实现的功能有：
Ø 系统操作人员管理：可以详细地记录每个系统操作人员登陆系统的时间，保证整个系统的管理。
Ø 考勤管理功能：通过读卡器能判断出施工人员是任何时刻的出入记录。
Ø 信息录入功能：系统具有单位部门和人员信息的录入、修改、删除的定义，以及煤矿实际应中的班次定义、班次灵活分配的功能。；
Ø 人员轨迹和信息查询功能：可查询当前井下人员的数量及分布情况。查找任一指定井下人员在某个时间段内的活动轨迹；
Ø 丰富的地图功能：可以很清楚直观地在地图上了解各个工作人员在各个时间的具体位置信息。
Ø 丰富的实时统计功能：可直观地实时统计出每个区域的人员数量。保证对每个区域人员的管理，确保每个区域人员的安全。
Ø 丰富的查询和报表功能：成了不可更改的PDF报表文件输出。

3 软件使用说明
3.1 软件运行环境要求
5.2.1 硬件要求
1． CPU要求，要求2.7G双核、；
2． 内存要求：1G内存以上；
3． 有源RFID电子标签；
5.2.2 软件要求
1． Windows2000，Windows XP等操作系统；
2． ACCESS2000数据库软件或SQL SEVER2000数据库；
3． Acrobat PDF浏览软件，报表文件输出时使用；
3.2 软件安装说明
5.2.3 隧道考勤定位软件安装
第1步：进入Disk1文件夹，点击Setup.exe程序，进入

第2步：点击“Next”,进入

第3步： 点击“Yes”,进入

第4步：在Serial Number中输入：”RFID-2219”,点击“Next”

第5步：点击“Next”

第6步： 选择“Typical”, 点击“Next”

第7步：点击“Next”

第8步：点击“Finish”，安装软件完成。

5.2.4 Acrobat软件安装
在网上下载工具，安装。

5.2.5 SQL SEVER2000数据库安装
在网上下载工具，安装。

3.3 软件使用说明
5.2.6 用户登陆隧道考勤定位管理系统

第一次进入系统： 用户名：admin 口令： admin。

5.2.7 系统操作人员管理
在用户管理中可以注册新用户以及老用户的修改，删除和修改密码。

5.2.8 串行通讯口设置
设备连接电脑后通过串行通讯口设置窗口完成对每个读写器相对应的计算机串口连接设置。

最多支持4台读卡器连接。
5.2.9 图片设置
通过选择相对应的图片路径来完成主页上端的图片设置

5.2.10 读写器分配管理
在设备管理中可以对读写器进行分配管理来定义隧道中每个读写器的安装点。

当定义好定位地点名称后并在主页区域分配窗口中显示

5.2.11 人事管理
在人事管理中可以增加部门，增加班次，增加工种，增加岗位，员工信息输入，员工信息查询，以及人事信息的导入和导出以报表的形式生成文本文件。

5.2.12 增加部门

5.2.13 增加班次

5.2.14 增加工种

5.2.15 增加岗位

5.2.16 员工信息输入

5.2.17 员工信息查询

5.2.18 人事信息导入
通过选择需要导入的员工信息文本文件完成对人事信息的导入。

5.2.19 人事信息导出
通过选择人事信息的存储路径和定义文件名称完成需导出的人事信息生成文本文件。

3.4 考勤统计
在考勤浏览查询统计中通过选择人员，起始时间和终止时间来统计该员工的考勤记录，并在有需要生成报表的情况下可通过点击生成报表按钮完成人员的考勤信息的文本文件生成。

3.5 区域人员实时统计
在区域分配窗口中，能实时统计到每个区域的人员数量并在区域名称后面括号中显示。

3.6 人员实时监控信息
人员实时监控信息窗口显示所有的人员信息；并显示每个工作人员的标签ID，员工编号，员工姓名，地点名称，进出隧道的状态，进入时间，离开时间。

3.7 人员定位的表格查询
人员定位的表格查询中通过选择员工姓名可以直观的了解该员工每个时间所在的具体位置。

3.8 人员定位视图浏览
人员定位视图浏览中通过选择员工姓名可在隧道方位图上很清楚直观地了解到该人员各个时间的具体位置。

3.9 管理员登陆记录
管理员登陆记录主要为查询各个时间登陆该系统的管理员名称，是为了加强系统的管理，保证系统的安全性。

3.10 实时通信记录
实时通信记录是为了检查系统的工作状态，主要作用是保证系统的稳性，方便系统万一发生故障时能及时地判断原因。

第六章 设备介绍

6.1有源一体读卡器VI-720

额定工作电压
+9V到+12V DC

VI-720

额定工作电流
MAX 100mA
并发识别能力
小于50张识别卡
工作频率
2.4GHz-2.45G
识别距离
3-150m
尺寸
320（L）*200（W）*100(H)mm
重量
2千克
通讯接口
RS485；TCP/IP需定制
结构
面盖ABS塑料，底盖铸铝材料
防护等级
IP-54级

6.2 有源射频卡
型号
VT-3001

VT-3001
工作方式
双向 可读写
材质
ABS塑料
工作温度
-20度～75度
-30度～85度
存储温度
工作频率
2.4GHz-2.45GHz
存储空间
2048bit
电池
3V内置双纽扣电池
尺寸
87（长）×54（宽）×5（高）mm

型号
VT-3002

VT-3002
工作方式
双向 可读写
材质
ABS塑料
工作温度
-20度～75度
-30度～85度
存储温度
工作频率
2.4GHz-2.45GHz
存储空间
2048bit
电池
3V内置双纽扣电池，可更换电池型
尺寸
85（长）×35（宽）×8（高）mm

第七章 技术支持与服务内容
7.1系统技术报务
a.测试期内：（1月）
在测试期内系统如果出现故障或不能工作，要及时向我们反馈，我们会提供免费服务以及必要的设备更换。
b.保修期内（1年内）
在保修期内，若设备出现问题，可以进行更换。若系统出现问题，我们可以通过电话进行技术服务。
c.保质期后
终身免费维修，但是要收取器件的成本和来往的运输费用，若是上门服务要为我公司技术人员提供食宿以及差旅费。
7.2 人员培训计划
为了使整个工程能更好的使用，我公司制定了相应的培训计划。
a.培训时间安排：
在项目安装完毕后，对负责该项目的技术人员进行培训（时间为1-3天）
b.培训项目
理论的培训：包括整个系统的原理、用到的技术进行培训。
实践培训：操作过程要注意的问题，紧急处理培训。
维护培训：要不定期的对系统进行维护，培训他如何维护。
7.3 培训内容
详情另见《系统维护人员培训书》。
