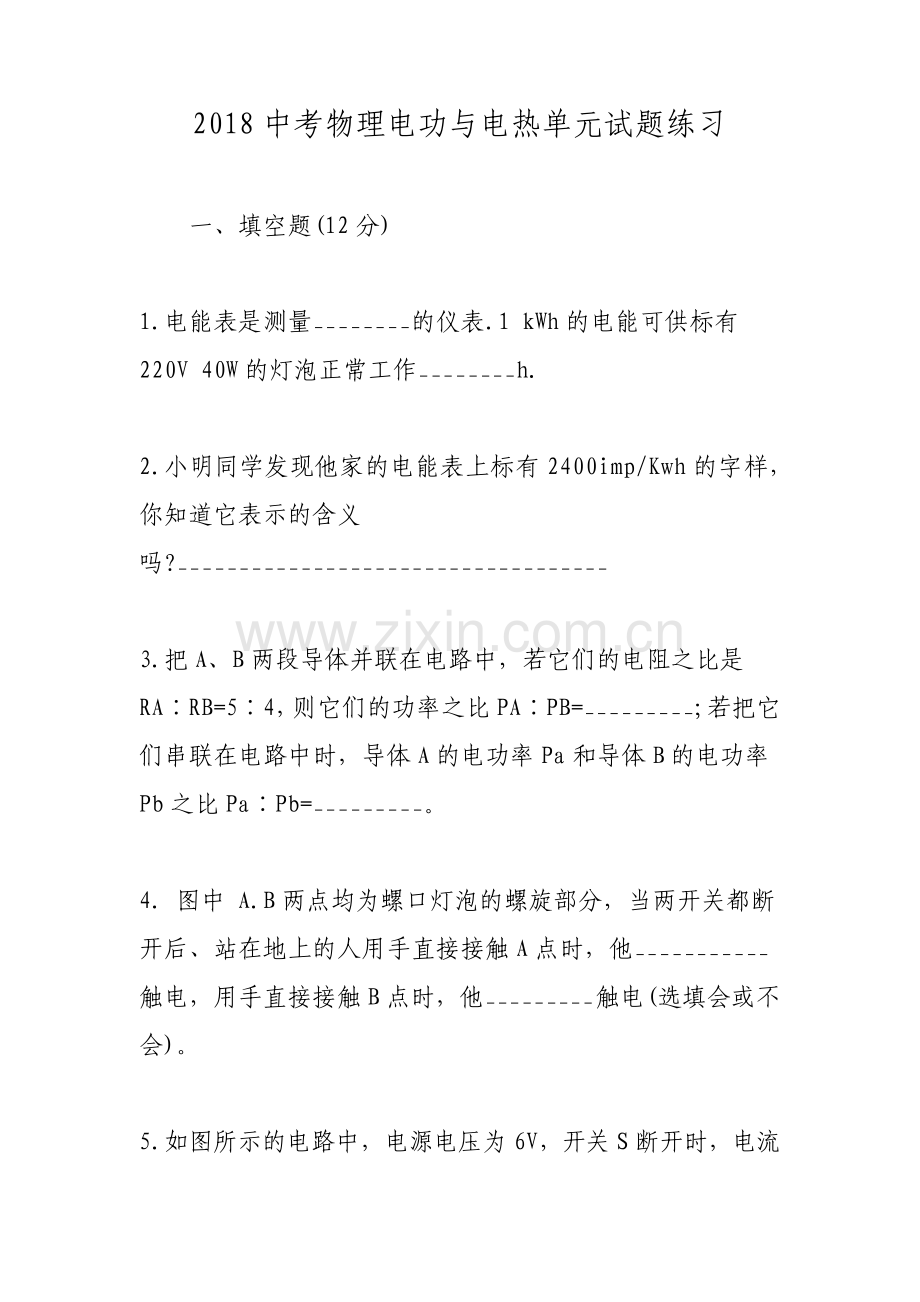

2018 中考物理电功与电热单元试题练习 一、填空题(12 分)1.电能表是测量_的仪表.1 kWh 的电能可供标有220V 40W 的灯泡正常工作_h.2.小明同学发现他家的电能表上标有 2400imp/Kwh 的字样，你知道它表示的含义吗?_ 3.把 A、B 两段导体并联在电路中，若它们的电阻之比是RARB=54，则它们的功率之比 PAPB=_;若把它们串联在电路中时，导体 A 的电功率 Pa 和导体 B 的电功率Pb 之比 PaPb=_。4.图中 A.B 两点均为螺口灯泡的螺旋部分，当两开关都断开后、站在地上的人用手直接接触 A 点时，他_触电，用手直接接触 B 点时，他_触电(选填会或不会)。5.如图所示的电路中，电源电压为 6V，开关 S 断开时，电流表的示数为 0.3A，开关 S 闭合时电流的示数为 0.5A，则 R2的阻值为_，R1 消耗的功率是_W，2 秒种内整个电路消耗的电能是_J.6.灯 L1 标有 6V 6W，灯 L2 标有 6V 3W.把它们串联在电压为9V 的电源上，灯 L1 的功率是_W.7.根据学过的电学知识和利用电压表可以测量出两处之间的距离。如图所示，在乙处某施工工地接有一个 220V 100W的灯泡。测得甲处电源两极间电压是 220 伏，乙处灯泡两端电压是 193.6 伏，输电用的铝导线每 1 米长的电阻为 0.02欧，由此可知，甲、乙两处间的距离是 米。(设灯丝电阻不随温度变化)二、选择题(本题共 10 小题，每题 3 分，共 30 分)1.小刚利用电能表测某家用电器的电功率.当电路中只有这个用电器工作时，测得在 15 分钟内，消耗电能 0.3 千瓦时，这个用电器可能是()A.空调器 B.电冰箱 C.电视机 D.白炽灯 2.有三盏白炽灯，甲标有 PZ220-15，乙标有 PZ220-40，丙标有 PZ220-100，将它们接在家庭电路中，正常工作时的发光情况是()A.甲灯最亮 B.乙灯最亮 C.丙灯最亮 D.一样亮 3.把标有 12V 12W 的灯 L1 和 12V 6W 的灯 L2 串联起来接在电源电压为 12V 的电路中，正确的说法是()A.L1、L2 两灯均能正常发光 B.L1、L2 两灯均不能正常发光，但 L2 为较亮 C.L1、L2 两端均不能正常发光，但 L1 灯较亮 D.把电源电压提高到 24 伏，L1、L2 两灯都能正常发光 4.一台电风扇和一个电熨斗，如果使用时电流做功相同，电能转化为内能()A.一样多 B.电风扇较多 C.电熨斗较多 D.无法比较 5.在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。导致保险丝烧断的原回可能是:()A.电路中用电器的总功率过大;B.第二个电烤炉的电阻丝烧断了;C.灯泡的灯丝烧断了;D.开关接触不良;6.有一个额定电压为 220 伏的电炉，想把它接在 110 伏的电路上，而不改变电炉的功率，办法是()A.把电炉的电阻丝截去一半 B.把电炉的电阻丝截成相等的两段，再并联起来 C.用另一根和它相同的电阻丝串联 D.用另一根和它相同的电阻丝并联 7.如图，电源电压和电灯 L 的电阻均保持不变.当开关 S 闭合后，在变阻器的滑片 P 从中点向下滑动的过程中，下列说法正确的是()A.电压表的示数变大 B.电灯 L 的亮度变暗 C.电流表 A1 的示数不变 D.电流表 A2 的示数变小 8.将标有 6V 3W 的灯泡 L1 和标 4V 4W 的灯泡 L2 串联起来接入电路，欲使其中一盏灯能够正常发光，电源电压应是()A.12V B.8V C.10V D.16V 9.下列几种电器铭牌的标示都涉及到 2A 字样，其中表示额定电流的是()A.滑动变阻器上标有 10 2A B.家用电熨斗上标有 220V 2A C.电能表上标有 220V 2A D.某汽车用蓄电池标有 2A 10h 10.两个灯泡，其中 L1 标有 6V 3W，L2 没有标记，但测得它的电阻是 4 欧，把它们串联后接在某一电路时，两灯 L1、L2均能正常发光，这个电路两端的电压和灯 L2 的电功率分别是()A.6 伏 3 瓦 B.8 伏 1 瓦 C.12 伏 3 瓦 D.6 伏 1 瓦 三、实验与探究题(18 分)1.如图，把一根铁丝的两端分别与两根铜丝相连接，再与一只小量程电流表串联成闭合电路。然后把铜、铁丝的一个接点 D 放在盛有冰水混合物的杯中，另一个接点 G 用火焰加热时，发现电流表的指针会发生偏转，表明闭合电路中有电流，像这样的电路叫热电偶电路。进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点 D 和 G 间的温度差有关。下表中给出通过实验测得的某铂铑合金热电偶电路中电流大小与温度差的关系的一组数据：温度差 (t/0C)15 30 60 360 720 电 流 I/A 0 0.02 0.03 0.20 0.42 (1)从表中数据可以看出，热电偶电路中的电流大小与 G、D间温度差之间有怎样的关系?(2)这样的热电偶实际上是一个电源，它供电时把什么能转化为电能?(3)利用热电偶电路中电流与温度差间的关系可制成热电偶温度计，根据上述实验可以预测，与通常的水银温度计相比热电偶温度计有什么优点?(9 分)2.在做测小灯泡的额定功率实验时，(1)已知小灯泡的额定电压是 3.8V，额定功率小于 2W，某同学在连接电路时有几根导线还没有接上，如实物所示，请你在实物图上用笔画线代导线替连接好(要求正确选择电压表和电流表的量程).(2 分)(2)某同学在连接滑动变阻器时，由于接线错误使滑动变阻器滑片 P 移动时不能改变小灯泡的亮暗程度.现就下面两种情况，请你判断该同学是如何连接的?(2 分)第一种情况：小灯泡较亮时，他是把两导线的端点分别与滑动变阻器的_连接.第一种情况：小灯泡较暗时，他是把两导线的端点分别与滑动变阻器的_连接.(3)在正确连接电路并调节滑动变阻器使小灯泡正常发光时，电流表如图乙所示，其读数为 _A，则小灯泡的额定功率是_W.(2分)(4)平平同学连接好实验电路，检查无误后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，该故障的原因是()(3 分)A.灯泡灯丝断了 B.电流表接线短路 C.电源接触不良 D.灯座接线短路 四、计算题(40 分)24.为了缓解用电高峰电力紧张的矛盾，降低居民的用电费用，我市部分地区已使用了分时电(能)表，电费价目表如下：小明家每天要用电水壶将质量为 4kg、初温为 20的水烧开，已知气压为 1 标准大气压，水的比热为 J/(kg)。求：(1)烧开这些水吸收了多少热量?(2)使用分时电表后，小明把烧水时间安排在低谷期，若不计热量损失，仅此一项，1 个月(以 30 天计)比原来节省多少元电费?25.如图甲电路所示，电源电压为 9V 且保持不变，小灯炮标有 6V 6W 的字样，小灯泡的电流随电压的变化曲线如图乙.求：小灯炮正常发光时电阻为多少欧?当电流表的示数为 0.7A 时，小灯泡的电功率为多少瓦?当电压表的示数为2V 时，整个电路 10s 内消耗的电能是多少焦?26.如图所示，电源电压 U=6V 且保持不变，R1=10，R2 是最大阻值为 60 的滑动变阻器，L 是标有 6V 0.72W 字样的灯泡，灯泡灯丝电阻不变.(1)当 R2 的滑片 P 到最左端时，要使灯泡 L 正常发光，S1、S2 各应处于什么状态?(2)当 S1、S2 都断开，5 分钟内灯泡 L 消耗的电能是多少?(3)调节滑动变阻器滑片，闭合 S1、S2，当电流表示数最小时，整个电路消耗的电功率是多少?参考答案 一、填空题：1.电功的多少;25;2、每消耗 1 度电,电能表的指示灯闪烁2400 次;3、4:5,5:4;二、选择题:1.A;2、C 3、B 4、C 5、A 6、B;7、D 8、B;9、B 10、B 三、实验探究题:1、(1)GD 间温差越大,电流越大;(2)将内能转化为电能;(3)优点是测温的范围大、2、(1)图略;(2)CD,AB;(3)0.32,1.216;(4)D 四、计算题:24、1.344106J,3.36 元(注意:在计算节省电费时不能按0.55 元计算)25、(1)5A(2)44(3)3.3105J 3、(1)S1 闭合,S2 断开;(2)150J;(3)1.32W
