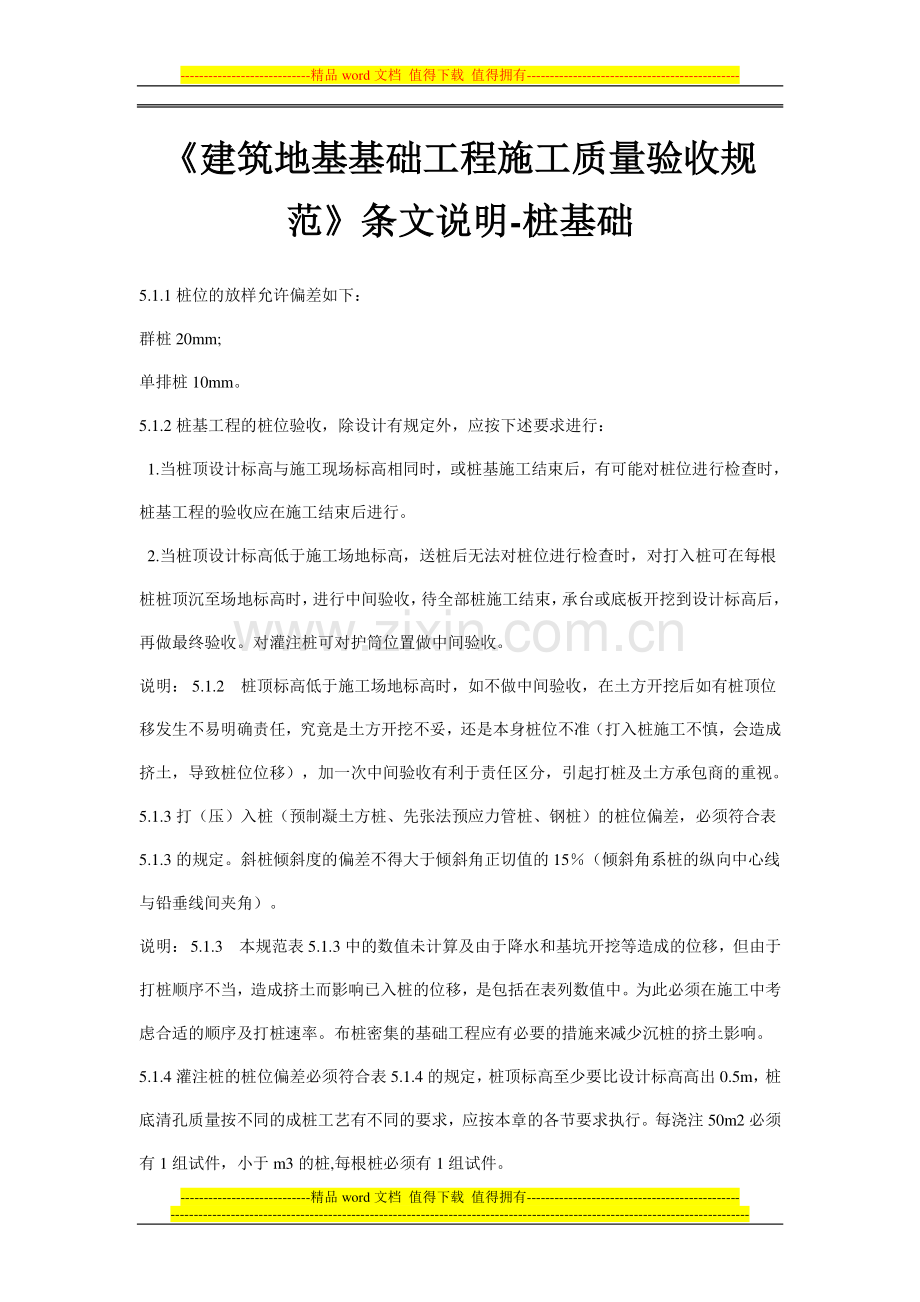

《建筑地基基础工程施工质量验收规范》条文说明-桩基础.doc

-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-建筑地基基础工程施工质量验收规建筑地基基础工程施工质量验收规范条文说明范条文说明-桩基础桩基础 5.1.1 桩位的放样允许偏差如下：群桩 20mm;单排桩 10mm。5.1.2 桩基工程的桩位验收，除设计有规定外，应按下述要求进行：1.当桩顶设计标高与施工现场标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行。2.当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩顶沉至场地标高时，进行中间验收，待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。对灌注桩可对护筒位置做中间验收。说明：5.1.2 桩顶标高低于施工场地标高时，如不做中间验收，在土方开挖后如有桩顶位移发生不易明确责任，究竟是土方开挖不妥，还是本身桩位不准（打入桩施工不慎，会造成挤土，导致桩位位移），加一次中间验收有利于责任区分，引起打桩及土方承包商的重视。5.1.3 打（压）入桩（预制凝土方桩、先张法预应力管桩、钢桩）的桩位偏差，必须符合表5.1.3 的规定。斜桩倾斜度的偏差不得大于倾斜角正切值的 15（倾斜角系桩的纵向中心线与铅垂线间夹角）。说明：5.1.3 本规范表 5.1.3 中的数值未计算及由于降水和基坑开挖等造成的位移，但由于打桩顺序不当，造成挤土而影响已入桩的位移，是包括在表列数值中。为此必须在施工中考虑合适的顺序及打桩速率。布桩密集的基础工程应有必要的措施来减少沉桩的挤土影响。5.1.4 灌注桩的桩位偏差必须符合表 5.1.4 的规定，桩顶标高至少要比设计标高高出 0.5m，桩底清孔质量按不同的成桩工艺有不同的要求，应按本章的各节要求执行。每浇注 50m2 必须有 1 组试件，小于 m3 的桩,每根桩必须有 1 组试件。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-注：1、桩径允许偏差的负值是指个别断面。2、采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。3、H 为施工现场地面标高与桩顶设计标高的距离，D 为设计桩径。5.1.5 工程桩应进行承载力检验。对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行检验，检验桩数不应少于总数的 1，且不应少于 3 根，当总桩数不少于 50 根时，不应少于 2 根。说明：5.1.5 对重要工程（甲级）应采用静载荷试验本检验桩的垂直承载力。工程的分类按现行国家标准建筑地基基础设计规范GB50007 第 3.0.1 条的规定。关于静载荷试验桩的数量，如果施工区域地质条件单一，当地又有足够的实践经验，数量可根据实际情况，由设计确定。承载力检验不仅是检验施工的质量而且也能检验设计是否达到工程的要求。因此，施工前的试桩如没有破坏又用于实际工程中应可作为验收的依据。非静载荷试验桩的数量，可按国家现行行业标准建筑工程基桩检测技术规范JGJ106 的规定。5.1.6 桩身质量应进行检验。对设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量不应少于总数的 30，且不应少于 20 根；其他桩基工程的抽检数量不应少于总数的 20，且不应少于 10 根；对混凝土预制桩及地下水位以上且终孔后经过核验的灌注桩，检验数量不应少于总桩数的 10，且不得少于 10 根。每个柱子承台下不得少于 1 根。说明：5.1.6 桩身质量的检验方法很多，可按国家现行行业标准建筑基桩检测技术规范JGJ106 所规定的方法执行。打入桩制桩的质量容易控制，问题也较易发现，抽查数可较灌注桩少。5.1.7 对砂、石子、钢材、水泥等原材料的质量、检验项目、批量和检验方法，应符合国家现行标准的规定。5.1.8 除本规范第 5.1.5、5.1.6 条规定的主控项目外，其他主控项目应全部检查，对一般项目，除已明确规定外，其他可按 20抽查，但混凝土灌注桩应全部检查。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-
