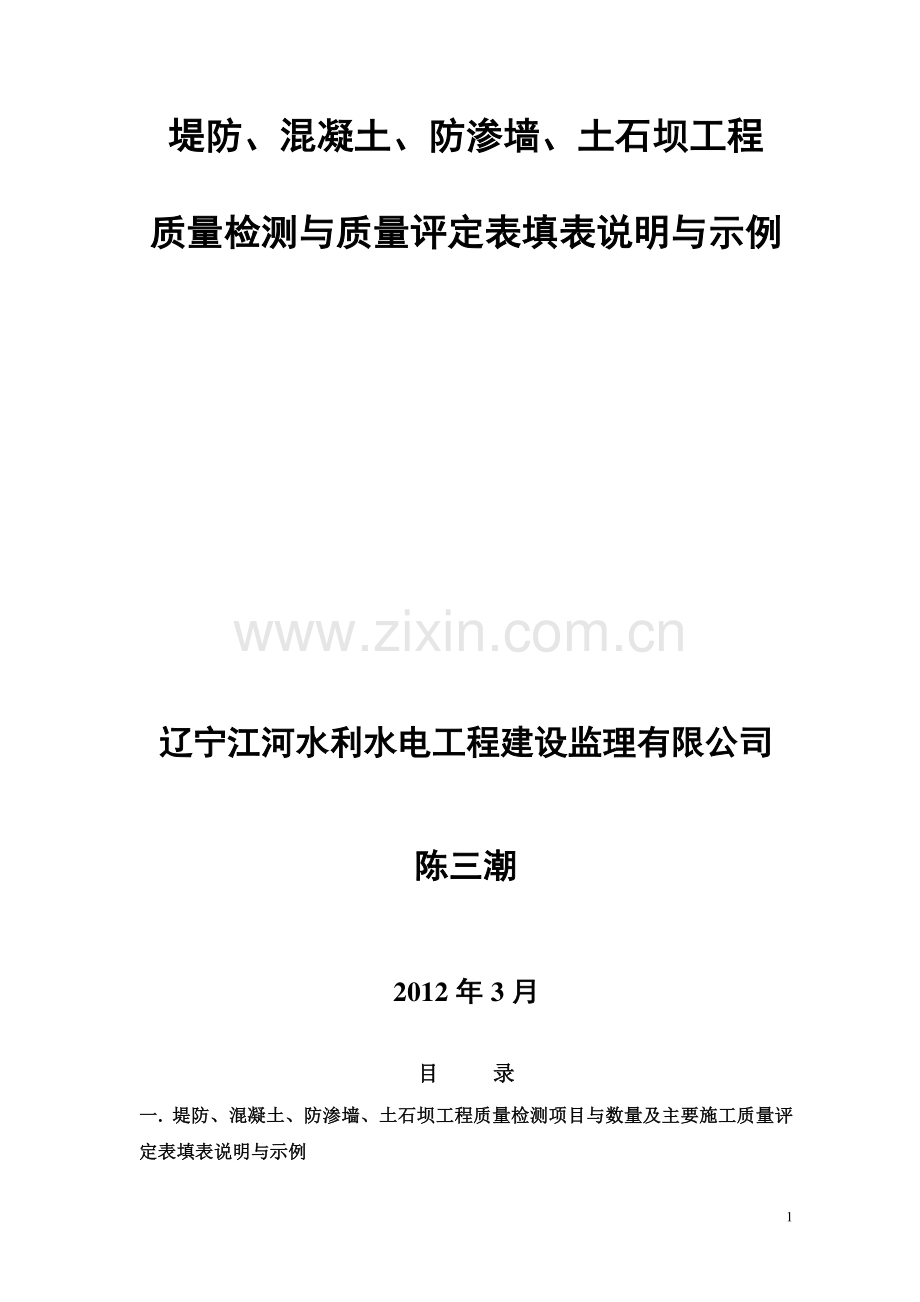

本页为作品封面，下载后可以自由编辑删除，欢迎下载！本页为作品封面，下载后可以自由编辑删除，欢迎下载！精精 品品 文文 档档 1【精品精品 word 文档、可以自由编辑！文档、可以自由编辑！】1 堤防、混凝土、防渗墙、土石坝堤防、混凝土、防渗墙、土石坝工程工程 质量质量检测检测与质量评定与质量评定表填表说明与示例表填表说明与示例 辽宁江河水利水电工程建设监理有限公司辽宁江河水利水电工程建设监理有限公司 陈三潮陈三潮 2012 年年 3 月月 目目 录录 一一.堤防、混凝土、防渗墙、土石坝堤防、混凝土、防渗墙、土石坝工程工程质量检测项目质量检测项目与与数量及数量及主要施工质量评主要施工质量评定表填表说明与示例定表填表说明与示例 2 1.堤防工程堤防工程 1.1 质量检测项目及数量质量检测项目及数量 1.2 填表说明与示例填表说明与示例 1.2.1 堤基清理单元工程质量评定表例表及填表说明堤基清理单元工程质量评定表例表及填表说明（1）单元工程施工质量报验单（例表）（2）堤基清理单元工程质量评定表（例表）（3）堤基清理边线检测表（例表）1.2.2 土料碾压筑堤单元工程质量评定表填写例表（全套）及填表说明土料碾压筑堤单元工程质量评定表填写例表（全套）及填表说明（1）单元工程施工质量报验单（例表）（2）土料碾压筑堤单元工程质量评定表（例表）（3）堤身填筑铺土边线检测表（例表）（4）堤身砂砾石填筑铺填厚度检测表（例表）（5）密度试验记录表（灌水法）2.混凝土工程混凝土工程 2.1 质量检测项目及数量质量检测项目及数量 2.2 单元工程质量评定表填写例表（全套）及填表说明单元工程质量评定表填写例表（全套）及填表说明（1）单元工程施工质量报验单（例表）（2）混凝土单元工程质量评定表（例表）（3）基础面或混凝土施工缝处理工序质量评定表（例表）（4）砼模板工序质量评定表（例表）（5）混凝土钢筋工序质量评定表（例表）（6）混凝土止水、伸缩缝和排水管安装工序质量评定表（例表）（7）混凝土浇筑工序质量评定表（例表）3.塑性混凝土塑性混凝土防渗墙工程防渗墙工程 3.1 质量检测项目及数量质量检测项目及数量 3.2 单元工程质量评定表填写说明与示例单元工程质量评定表填写说明与示例（1）单元工程施工质量报验单（例表）（2）塑性混凝土防渗墙单元工程质量评定表（例表）附件：3 表 1 射水造槽班报（例表）表 2 单孔基岩顶面鉴定表（例表）表 3 终孔验收合格证（例表）表 4 清孔验收合格证（例表）表 5 导管下设、开浇记录表（例表）表 6 孔内混凝土顶深度测量记录表（例表）表 7 导管拆卸记录（例表）表 8 混凝土浇筑指示图（例表）表 9 工程基础验收证书（例表）表 10 抗压强度报告（例表）4.土石坝工程土石坝工程 4.1 质量检测项目及数量质量检测项目及数量 4.2 单元工程质量评定表填写单元工程质量评定表填写说明与示例说明与示例 (1)软基和岸坡开挖单元工程质量评定表（例表）(2)土质防渗体填筑单元工程质量评定表（例表）1）土石坝土质防渗体结合面处理工序质量评定表（例表）2）土石坝土质防渗体卸料及铺填工序质量评定表（例表）3）土石坝土质防渗体压实工序质量评定表（例表）4）土石坝土质防渗体接缝处理工序质量评定表（例表）二二.填填 表表 基基 本本 规规 定定 三三.检测及报验中存在的问题检测及报验中存在的问题 四四.填表及监理审核评定表时应注意的问题填表及监理审核评定表时应注意的问题 一一.堤防、混凝土、防渗墙、土石坝工程堤防、混凝土、防渗墙、土石坝工程质量检测项目质量检测项目与与数量及数量及主要施工质量评定表填表说明主要施工质量评定表填表说明与示例与示例 1.堤防工程 4 1.1 堤防工程质量自检和抽检项目及数量 1.1.1 堤防工程质量自检项目及数量 表 1-1 1.1.2 堤防工程竣工前项目法人抽检项目及数量 按堤防工程施工质量评定与验收规程（试行）SL 2391999 规定，抽检项目和数量见表 1-2，表中序号 16 的抽检数量由工程质量监督机构确定。表 1-2 项目名称 抽检内检测方检测标准 检测数量 检查(测)项目 检查(测)数量 来源 抽检（规范）堤基清理范围 沿堤轴线长度每 2050m（1 级堤防工程取小值，2 级堤防工程取大值）测量一次，每个单元工程不少于 10 次 SL239-1999堤 防工 程施 工质 量评 定与 验收 规程 平行检测：土方试样不应少于承包人检测数量的 5%，重要部位至少取样3组。跟踪检测：土方试样不应少于承包人检测数量的 10%。铺料厚度 100200 检测 1 个点 铺填边线 按堤轴线长度每 2050m 检测 1 个点 压实质量 堤基表面 按清基面积每 400800 m2取样一次 堤身 每层取样数量：自检控制在填筑量 100150m3取 1 个样,每层不少于 5 次(堤防加固的狭长作业面，可按每2030m 取 1 个样)5 容 法 土料填筑 工程 干密度 现场取样 土工试验规程（SL 237-1999）堤防工程施工质量评定与验收规程（SL239-1999）每 2000m 堤长至少抽检一个断面，每个断面至少抽检 2层，每层不少于 3 点，且不得在堤防顶层取样。每个单位工程抽检样本点总数不得少于 20 个。外部尺寸 现场量测 干(浆)砌石工程 厚 度 掘挖 堤防工程施工质量评定与验收规程（SL239-1999）每 2000m 堤长至少抽检 3点。每个单位工程至少抽检 3 点。(必要时拍摄图像资料)密实度 平整度 现场量测 缝宽 砼预制 块砌筑工程 厚 度 掘挖 堤防工程施工质量评定与验收规程（SL239-1999）每 2000m 堤长至少抽检一组，每组 3 点。每个单位工程至少抽检一组。平整度 现场量测 缝宽 垫层工程 厚 度 掘挖 堤防工程施工质量评定与验收规程（SL239-1999）每 2000m 堤长至少 3 点。每个单位工程至少抽检 3 点。堤脚防护工程 断面复核 测量 堤防工程施工质量评定与验收规程（SL239-1999）每 2000m 堤长至少抽检 3个断面。每个单位工程至少抽检 3 个断面。砼防洪墙 和护坡工程 厚 度 取芯 堤防工程施工质量评定与验收规程（SL239-1999）每 2000m 堤长至少抽检一组，每组 3 点。每个单位工程至少抽检一组。强 度 钻芯法检测砼强度技术规程（CECS03：2007）堤身截渗、堤基处理及其他工程 质量抽检的主要内容和方法由工程质量监督机构提出方案报项目主管部门批准后实施 注：护坡与垫层的厚度检测可选同一地点进行。来源:SL 176-2007 1.2 堤防工程填表说明与示例 1.2.1 堤基清理单元工程质量评定表填表例表 堤防工程 CB18 单元工程施工质量报验单单元工程施工质量报验单(*局 200*质报 0*号)6 合同名称：*左岸管桥至长大铁路桥堤防加固工程 合同编号：*JG 致：*左岸整治工程项目监理部 清基 5+3005+800 I-1-1-5 单元工程(及编码)已按合同要求完成施工，经自检合格，报请贵方核验。附：基础清理单元工程质量评定表。基础清理边线检测表 含水率、干密度试验记录表 承 包 人：*局集团有限公司 *整治工程项目经理部 项目经理：*日 期：*年*月*日(核验意见)同意同意 监理机构：*左岸整治工程项目监理部 监理工程师：*日 期：*年*月*日 说明：本表一式 4 份，由承包人填写。监理机构审签后，承包人 2 份，监理机构、发包人各1 份。堤 防 工 程 表堤表堤 1 堤基清理单元工程质量评定表（例表）堤基清理单元工程质量评定表（例表）(*局200*堤基清理 0*号)合同名称：*左岸管桥至长大铁路桥堤防加固工程 合同编号：*JG 7 单位工程名称 堤防加固工程 I-1 单元工程量 12400 12400 m m2 2 分部工程名称 基础清理 I-1-1 检验日期*年*月*日 单元工程名称、部位 清基 5+300-5+800 I-1-1-5 24.62-24.92 评定日期 *年*月*日 项次 项目名称 质量标准 检 验 结 果 评定 检 查 项 目 1 基面清理 堤基表层没有不合格土，杂物全部清除 堤基已清理，无弹簧土和垃圾。达 到标达 到标准准 2 一般堤基处理 堤基上的坑塘洞穴已按要求处理 堤基表面无坑塘 达 到标达 到标准准 3 堤基平整压实 表面无显著凹凸，无松土，无弹簧土 清理基面无松土，表面平整、已碾压。达 到标达 到标准准 检 测 项 目 1 堤基清理范围 堤基清理边界超过设计基面边线 0.5m 总测点数 合格点数 合格率 合格合格 1010 7 7 7070 2 堤基表面压实 设计干密度不小于 1.541.54 t/m3 总测点数 合格点数 合格率 优良优良 1616 1616 100100 施工单位自评意见 质量等级 监理机构复核意见 核定质量等级 检查项目全部达到质量标准，清理范围检测合格率 70%，压实合格率 100%合格合格 经复核，施工单位自经复核，施工单位自评结果无误评结果无误 合格合格 施工单位名称*局 监理单位 名 称*左岸整治工程 项目监理部 测 量 员 初检负责人 终检负责人*年*月*日*年*月*日*年*月*日 核定人 *年*月*日 注注 此表填写说明，见水利水电工程施工质量评定表填写说明与示例（试行）一书，第 815页 表堤 1。堤基清理单元工程质量评定表堤基清理单元工程质量评定表 填表说明填表说明 8 填表时必须遵守“填表基本规定”，并符合以下要求。1.单元工程划分 与相应堤身单元工程划分一致，一个单元工程长度不宜超过 100m，一般为 6080m。2.单元工程量 填写该单元工程完成的清基方量（m3）。3.检验记录栏 检测项目的质量标准，应填写设计值或设计要求。4.检查项目评定栏 检查项目：全面检查，根据检查结果填写“达到质量标准”，或“基本达到质量标准”，或“不符合质量标准”；检测项目，根据检测结果，填写“合格”或“优良”。5.检测数量 堤基清理范围应根据工程级别、检测沿堤轴线长度每 2050m（1 级堤防工程取小值，2 级堤防工程取大值）测量一次，每个单元工程不少于 10 次；堤基表面压实检测按清基面积每 400800 m2取样一次测试干密度。6.单元工程质量评定标准 合格标准：检查项目达到质量标准，清理范围检测合格率不小于 7070%，堤基表面压实质量检测点合格率不小于 8080%。优良标准：检查项目全部全部达到质量标准，清理范围和堤基表面压实质量检测点合格率均不小于 9090%。*检表-2 堤基清理边线检测表堤基清理边线检测表 单位工程*太子河左岸整治分部工程 基础清理 单元工程 清基 I-1-1-5 9 工程 I-1 I-1-1 5+300-5+800 施工单位*十三局 检测者*审查者*检测日期 200*-*-*桩 号 高程 设计值 检测值 结 论 (合格、不合格)(m)堤底边线(m)清理边线(m)偏差值(m)清理边线(m)偏差值(m)5+341.67 23.98 22.89 23.39 0.5 23.45 0.06 5+366.67 24.03 23.28 23.78 0.5 23.85 0.07 5+391.67 24.081 23.68 24.18 0.5 24.10 -0.08 5+441.67 24.181 24.46 24.96 0.5 25.15 0.19 5+491.67 24.109 24.16 24.66 0.5 24.76 0.10 5+541.67 24.036 23.86 24.36 0.5 24.46 0.10 5+591.67 23.558 24.50 25.00 0.5 24.90 -0.10 5+641.67 23.08 25.14 25.64 0.5 25.80 0.16 5+691.67 22.978 25.35 25.85 0.5 25.70 -0.15 5+741.67 22.875 25.56 26.06 0.5 26.12 0.06 说明：1、堤基清理边线检测数量：沿轴线每 2050m 检测一点。2、设计偏差值：0.5m。3、检测偏差值为检测清理边线值减去设计清理边线值。4、结论：合格标准：检测偏差值在设计偏差值范围内，否则为不合格。1.2.2 土料碾压筑堤单元工程质量评定表填写示例（全套）CB18 单元工程施工质量报验单单元工程施工质量报验单 10(*局 200*质报 001 号)合同名称：*太子河左岸管桥至长大铁路桥堤防加固工程 合同编号：*JG 致：*太子河左岸整治工程项目监理部 堤身砂砾石填筑 4+3004+800 I-1-4-33 单元工程(及编码)已按合同要求完成施工，经自检合格，报请贵方核验。附：土料碾压筑堤单元工程质量评定表 堤身砂砾石填筑铺料边线检测表 堤身砂砾石填筑铺料厚度检测表 密度试验记录表(灌水法)承 包 人：*局集团有限公司 *太子河整治工程项目经理部 项目经理：*日 期：*年*月*日(核验意见)同意同意 监理机构：*太子河左岸整治工程项目监理部 监理工程师：*日 期：*年*月*日 说明：本表一式 4 份，由承包人填写。监理机构审签后，承包人 2 份，监理机构、发包人各1 份。堤防工程 表堤表堤 2 土料碾压筑堤单元工程质量评定表土料碾压筑堤单元工程质量评定表（例表）（例表）11 (*局 200*土碾压 001 号)合同名称*太子河左岸管桥至长大铁路桥堤防加固工程 合同编号：*JG 单位工程名称 堤防加固工程 I-1 单元工程量 2200 2200 m3 分部工程名称 堤身砂砾石填筑 I-1-4 检验日期*年*月*日 单元工程名称、部位 堤身砂砾石填筑 I-1-4-33 4+300-4+800 26.6226.17 评定日期*年*月*日 项次 项目名称 质量标准 检 验 结 果 评定 检查项目 1 上堤土料土质、含水率 无不合格土，含水率 适中 上堤土料无杂物，含水率符合质上堤土料无杂物，含水率符合质量标准（见附页）量标准（见附页）达到标准达到标准 2 土块粒径 根据压实机具，土块限制在 20 cm以内 无弹簧土，粒径小于无弹簧土，粒径小于20 达到标准达到标准 3 作业段划分、搭接 机械作业不少于100m，人工作业不少于50m，搭接无界沟 机械作业机械作业，段长，段长150200m，搭接处水平上升，无界沟搭接处水平上升，无界沟 达到标准达到标准 4 碾压作业程序 碾压机械行走平行于堤轴线，碾迹及搭接碾压符合要求 碾压机械行走平行于堤轴线，碾碾压机械行走平行于堤轴线，碾迹大于迹大于10cm 达到标准达到标准 检测项目 1 铺料厚度 允许偏差:0-5cm（设计铺料厚 度 45 cm）总测点数 合格点数 合格率 合格合格 2525 2222 8888 2 铺料边线 允许偏差:人工+10+20cm 机械+10+30cm 总测点数 合格点数 合格率 合格合格 1010 8 8 80%80%3 压实指标 设计相对密度不小于 065(干密度标准 2.01 g/cm3)总测点数 合格点数 合格率 合格合格 1515 1313 8 86.76.7 施工单位自评意见 质量等级 监理单位复核意见 核定质量等级 检查项目达到质量标准;铺料厚度和铺料边线合格率为 84%,压实干密度合格率 86.786.7%合格合格 经复核，施工单经复核，施工单位自评结果无误。位自评结果无误。合格合格 施工单位名称 中铁*局 监理单位 名 称*太子河左岸整治工程 项目监理部 测 量 员 初检负责人 终检负责人*年*月*日*年*月*日*年*月*日 核定人*年*月*日 注注 此表填写说明，见水利水电工程施工质量评定表填写说明与示例（试行）一书，第 817 页 表堤 2。土料碾压筑堤单元工程质量评定表土料碾压筑堤单元工程质量评定表填表说明填表说明 12 填表时必须遵守“填表基本规定”，并符合以下要求。1.单元工程划分 按填筑层、段划分单元工程，每一填筑层、段为一单元工程。新筑堤按堤轴线 200500m，老堤加高培厚按堤段填筑量 10002000 m3划分为一个单元工程。2.单元工程量 填写该单元工程完成的填筑工程量（m3）。3.检验记录栏 检查项目必须按质量标准全面检查，检验结果，应有简练的文字描述，不能只填写“达到质量标准”。4.检查项目评定栏 检查项目需全面检查。根据检查结果，填写“达到质量标准”，或“基本达到质量标准”；检测项目，根据检测结果，填写“合格”或“优良”。5.检测数量 铺料厚度检测按作业面积大小每 100200 m2测量1次；铺填边线沿堤轴线每2050m 测 1 次；压实指标为主要检测项目，按每层填筑 100150 m3取1个样，每层不少于5次，对于堤防加固的狭长作业面，可按每2030m 长取一个样检测。6.铺料边线对人工、机械要求不同，本单元工程系采用机械铺料，故在“机械”前用“”标明。7.单元工程质量评定标准 合格标准：检查项目达到质量标准，铺料厚度与铺料边线偏差的总检测点合格率不小于 7070%，压实干密度合格率不小于表 2.1.1 下限合格率。表 2.1.1 土料碾压筑堤单元工程压实质量合格标准 项 次 填筑类型 筑堤材料 压实干密度合格率下限（%）1、2 级土堤 3 级土堤 1 新填筑堤 粘性土 85 80 少粘性土 90 85 2 老堤加高培厚 粘性土 85 80 少粘性土 85 80 监理现场检测：铺料厚度符合碾压试验确定的厚度（允许偏差 0-5cm）；铺填边线应在设计边线外侧各超填一定余量，人工铺料允许偏差为+10+20cm，机械铺料允许偏差为+10+30cm；压实指标采用设计控制干密度控制，不小于设计干密度，合格率控制如下表。（不合格样干密度值不得低于设计值的96%；不合格样不得集中在局部范围内。单元满足优良，下表标准提高5%。）优良标准：检查项目达到质量标准，铺料厚度、铺料边线偏差的总检测点合格率不小于 9090%，压实干密度合格率超过表 2.1.1 数值 5%以上。13 铺料厚度和土块直径限制尺寸表 压实 类型 压实机具种类 铺料厚度(cm)土块限制直径(cm)轻型 人工夯、机械夯 1520 5 510t 平碾 2025 8 中型 1215t 平碾、斗容 2.5m3 铲运机、58t 振动碾 2530 10 重型 斗容大于 7m3 铲运机、1016t 振动碾、加载气胎碾 3050 15 *检表-6 堤身填筑铺土边线检测表堤身填筑铺土边线检测表 单位工程*太子河左岸整治工程 分部工程 堤身砂砾石填筑 I-1-4 单元工程 堤身砂砾石填筑 I-1-4-33 4+300-4+800 施工单位*局 检测者*审查者*检测日期*-*-*桩 号 层 数 高程 (m)设计值 检测值 结 论 (合格、不合格)堤底边线(cm)铺料边线(cm)偏差值（）铺料边线(cm)偏差值(cm)4+341.67 4 26.622 982 9921012 1030 1005 23 4+366.67 4 26.605 981 9911011 1030 1003 22 4+391.67 4 26.588 981 9911011 1030 1010 29 4+441.67 4 26.571 980 9901010 1030 986 6 4+491.67 4 26.554 979 9891009 1030 994 15 4+541.67 4 26.613 982 9921012 1030 990 8 4+591.67 4 26.672 984 9941014 1030 1000 16 4+641.67 4 26.63 982 9921012 1030 1002 20 4+691.67 4 26.607 981 9911011 1030 1006 25 4+741.67 4 26.586 981 9911011 1030 1008 27 说明：1、堤身填筑边线检测数量：沿轴线每 2050m 检测一点。2、设计偏差值：+10+30。3、检测偏差值为检测铺填边线减去设计清理边线值。4、结论：合格点标准：检测偏差值在设计偏差值范围内，否则为不合格。14*检表-1 堤身砂砾石填筑铺填厚度检测表堤身砂砾石填筑铺填厚度检测表 单位工程*太子河左岸 整治工程 分部工程 堤身砂砾石填筑 I-1-4 单元工程 堤身砂砾石填筑 I-1-4-33 4+300-4+800 施工单位*局 检测者*审查者*检测日期*-*-*桩 号 高程 (m)设计值 检测值 结 论 (合格、不合格)填料厚度(cm)偏差值(cm)铺料厚度(cm)偏差值(cm)4+341.67 26.622 45 05 45 0 4+366.67 26.605 45 05 42-3 4+391.67 26.588 45 05 45 0 4+416.67 26.571 45 05 46+1 4+441.67 26.554 45 05 44-1 4+466.67 26.613 45 05 42-3 4+491.67 26.672 45 05 45 0 4+516.67 26.730 45 05 41-4 4+541.67 26.789 45 05 43-2 4+566.67 26.760 45 05 47+2 4+591.67 26.731 45 05 42-3 4+616.67 26.701 45 05 44-1 4+625.67 26.691 45 05 45 0 4+635.67 26.679 45 05 39-6 4+641.67 26.672 45 05 41-4 4+651.67 26.650 45 05 40-5 4+661.67 26.63 45 05 45 0 4+671.67 26.607 45 05 42-3 4+681.67 26.586 45 05 44-1 4+691.67 26.564 45 05 41-4 4+701.67 26.542 45 05 43-2 4+711.67 26.521 45 05 41-4 4+721.67 26.499 45 05 43-2 4+731.67 26.478 45 05 42-3 4+741.67 26.456 45 05 43-2 说明：1、铺填厚度检测数量：每 100200m2检测一点。2、设计偏差值：0-5cm。3、检测偏差值为检测铺填厚度减去设计铺填厚度。4、结论：合格点标准：检测偏差值在设计偏差值范围内，否则为不合格。密度试验记录表（灌水法）工程名称：*河左岸堤防加固工程 分部工程：-1-4 施工单位：*局 单元工程：-1-4-33 土样编号 1 2 3 4 5 6 7 8 9 10 11 12 取样桩号 4+340 4+370 4+420 4+480 4+520 4+650 4+680 4+720 4+700 4+720 4+740 4+760 检测日期（2007）8 月 28 日 8 月 28 日 8 月 28 日 8 月 28 日 8 月 28 日 8 月 28 日 8 月 28 日 8 月 28 日 8 月 28 日 8 月 28 日 8 月 28 日 8 月 28日 取样深度（cm)常规 常规 常规 常规 常规 常规 常规 常规 常规 常规 常规 常规 取样层数 四层 四层 四层 四层 四层 四层 四层 四层 四层 四层 四层 四层 土样类别 砂砾料 砂砾料 砂砾料 砂砾料 砂砾料 砂砾料 砂砾料 砂砾料 砂砾料 砂砾料 砂砾料 砂砾料 含水率 盒 号 210 145 149 128 5 25 10 30 36 27 40 21 湿土质量（g）127.80 125.09 129.95 125.67 155.76 161.89 148.89 151.64 171.96 158.12 183.68 181.24 干土质量（g）118.70 116.47 120.55 116.79 145.30 150.74 139.28 141.32 160.71 148.75 172.31 169.70 含水率（%）7.6 7.4 7.8 7.6 7.2 7.4 6.9 7.3 7 6.3 6.6 6.8 干密度 试样质量（g）8360 8075 7725 8700 8200 8075 8125 8250 8575 8350 8275 8190 灌水体积（cm3）3750 3670 3540 3850 3675 3725 3800 3750 3875 3850 3900 3775 试样湿密度（g/cm3）2.23 2.20 2.18 2.26 2.23 2.17 2.14 2.20 2.21 2.17 2.12 2.17 试样干密度（g/cm3）2.07 2.05 2.02 2.10 2.08 2.02 2.00 2.05 2.07 2.04 1.99 2.03 相对密度 Dr 0.78 0.74 0.67 0.83 0.80 0.67 0.63 0.74 0.78 0.70 0.61 0.70 检测单位：盘锦大洼水利检测试验中心 试验者：计算者：校核者：16 密度试验记录表（灌水法）工程名称：*河左岸堤防加固工程 分部工程：-1-4 施工单位：*局 单元工程：-1-4-33 土样编号 1 2 3 4 5 6 7 8 9 10 11 12 取样桩号 4+765 4+775 4+790 检测日期（2007）8 月 28 日 8 月 28 日 8月28日 取样深度（cm)常规 常规 常规 取样层数 四层 四层 四层 土样类别 砂砾料 砂砾料 砂砾料 含水率 盒 号 132 86 145 湿土质量（g）137.17 140.16 175.50 干土质量（g）127.48 130.50 164.17 含水率（%）7.6 7.4 6.9 干密度 试样质量（g）8625 8200 8325 灌水体积（cm3）3850 3725.00 3850 试样湿密度（g/cm3）2.24 2.20 2.16 试样干密度（g/cm3）2.08 2.05 2.02 相对密度 Dr 0.80 0.74 0.67 检测单位：盘锦大洼水利检测试验中心 试验者：计算者：校核者：1.2.3 堤防工程填表及审核时应注意的事项 1.施工单位上报的基础清理基础清理单元工程质量评定表由 4 部分组成(1)单元工程施工质量报验单(2)基础清理单元工程质量评定表(3)基础清理边线检测表 (4)含水率、干密度试验记录表 2.施工单位上报的堤身填筑堤身填筑单元工程质量评定表由 5 部分组成(1)单元工程施工质量报验单(2)土料碾压筑堤单元工程质量评定表 (3)堤身砂砾石填筑铺料边线检测表 (4)堤身砂砾石填筑铺料厚度检测表(5)密度试验记录表(灌水法)3.注意注意自检的检测点数自检的检测点数是否是否与该与该单元工程量所要求的检测数量单元工程量所要求的检测数量相相符符 例如：压实度的每层取样数量：自检控制在填筑量 100 m3 150m3检测一组。例如下面的单元，单元工程量为 2200m3，2200/15014.7，则干密度检测最少应该检测15 点；同样清基范围也是一样。单位工程名称 堤防加固工程 I-1 单元工程量 2200 2200 m3 分部工程名称 堤身砂砾石填筑 I-1-4 检验日期*年*月*日 单元工程名称、部位 堤身砂砾石填筑 I1433 4+300-4+80026.6226.17 评定日期*年*月*日 项次 项目名称 质量标准 检 验 结 果 评定 检查项目 1 上堤土料土质、含水率 无 不 合 格 土，含 水 率 适 中 上堤土料无杂物，含水率符合质量标准（见上堤土料无杂物，含水率符合质量标准（见附页）附页）达到标准达到标准 2 土块粒径 根 据 压 实 机 具，土 块 限 制 在 20 cm以 内 无弹簧土，粒径小于无弹簧土，粒径小于20 达到标准达到标准 3 作业段划分、搭接 机 械 作 业 不 少 于100m，人 工 作 业 不 少 于50m，搭 接 无 界 沟 机械作业，段长机械作业，段长150200m，搭接处水平上升，无界沟搭接处水平上升，无界沟 达到标准达到标准 4 碾压作业程序 碾 压 机 械 行 走 平 行 于 堤 轴 线，碾 迹 及 搭 接碾 压 符 合 要 求 碾 压 机 械 行 走 平 行 于 堤 轴 线，碾 迹 大 于碾 压 机 械 行 走 平 行 于 堤 轴 线，碾 迹 大 于10cm 达到标准达到标准 检测项目 1 铺料厚度 允许偏差:0-5cm（设计铺料厚度 45 cm）总测点数 合格点数 合格率 合格合格 2525 2222 8888 2 铺料边线 允 许 偏 差:人 工+10+20cm 机 械+10+30cm 总测点数 合格点数 合格率 合格合格 1010 8 8 80%80%3 压实指标 设计相对密度不小于 065 总测点数 合格点数 合格率 合格合格 1515 1313 86.786.7 18 2.2.混凝土混凝土工程工程 2.1 混凝土工程质量检测项目及数量 水利工程原材料及水工建筑物质量检测项目和数量 表表 2-11 名称名称 检检测测项目项目 检检 测测 方方 法法 及及 标标 准准 施工单位自检规定施工单位自检规定 检测要求检测要求 水 泥 细度 GB1345-91 每批次中 200400t 为一取样单位，如不足200t也作为一取样单位。%，至少 一次 安定性 GB/T1346-2001 标准稠度用水量 凝结时间 强度 GB/T17671-1999 粉 煤 灰 细度 粉煤灰砼应用技术规范 GBJ146-90；水工砼掺用粉煤灰技术规范DL/T5055-1996 每批次中 200t（以含水率小于 1%的干灰计）为一取样单位，如不足200t也作为一取样单位。%，至少 一次 需水量比 烧失量 含水量 三氧化硫含量 细 骨 料 细度模数 水 工 混 凝 土 施 工 规 范 DL/T5144-2001 水工混凝土试验规程SL352-2006 每600t-1200t为一个批次。至少 一次 含泥量 坚固性 云母含量 表观密度 轻物质含量 吸水率 容重 有机质含量 粗 骨 料 颗分 水 工 混 凝 土 施 工 规 范 DL/T5144-2001 水工混凝土试验规程SL352-2006 碎石每 2000t 为一个批次，卵石每 1000t 为一个批次。至少 一次 含泥量 坚固性 压碎指标值 表观密度 有机质含量 吸水率 针片状 超逊径 容重 19 表表 2-12 名称名称 检检 测测 项项 目目 检检 测测 方方 法法 及及 标标 准准 施工单位自检规定施工单位自检规定 检检 测测要要 求求 石料 强度 设计要求 至少 一次 外 加 剂 减水率 混凝土外加剂 GB8076-1997 水工混凝土外加剂技术规程 DL/T5100-1999 掺量大于或等于 1%的外加剂以 100t 为一批，掺量小于 1%的外加剂以50t为一批，掺量小于0.01%的外加剂以 1t2t 为一批，一批进场的外加剂不足一个批号数量的，应视为一批进行检验。至少 一次 含气量 泌水率比 凝结时间差 抗压强度比 28 天收缩率比 抗冻等级 对钢筋锈蚀作用 钢材 拉伸试验（屈服点、抗拉强度、伸长率）；冲击试验；冷弯试验 压力钢管制造安装及验收规范DL5017-1993 具有出厂质量证明书，如无出厂质量证明书或标号不清、有疑问者应予复验。至少 一次 钢筋 拉伸试验(屈服点、抗拉强度、伸长率)GB/T228-2002 GB13013-1991 GB1499.1-2008 GB1499.2-2007 分批试验，重量不大于 60t，共取四根，二根拉力试验，二根冷弯试验。%，至少 一次 冷弯 GB/T232-99 钢筋（焊接）拉力试验(搭接焊)JGJ/T27-2001，JGJ18-96 GB26492655-89 用前检验，共取三根做拉力试验。至少 一次 拉力、冷弯试验（对焊）JGJ/T27-2001，JGJ18-96 GB26492655-89 用前检验，共取六根，三根做拉力试验，三根做冷弯试验。至少 一次 20 表表 2-13 名称名称 检检 测测 项项 目目 检检 测测 方方 法法 及及 标标 准准 施工单位自检规定施工单位自检规定 检测要求检测要求 排 水 板 复合体单位长度质量 设计要求 1.在施工以前以及土工合成材料来源发生变化时，按交货卷数的 5%，最少不应小于 1 卷抽样。2.现场按所购材料的批次进行，如每批大于 5000m2，则以5000m2为一批，1次/批。抽样数量每批次不少于一次。3.PE 土工膜验收检验的取样批量应按连续生产同一牌号原料、同一配方、同一规格、同一工艺的产品，以重量不大于5t 为一批抽样。%，至少 一次 复合体厚度 JTJ/T257-96 复合体宽度 滤膜单位面积质量 SL/T235-1999 滤膜厚度 滤膜等效孔径 JTJ/T257-96 复合体拉伸 滤膜条带拉伸 复合体通水量 滤膜垂直渗透系数 复 合 土 工 膜 单位面积质量 SL/T235-1999 厚度 条带拉伸 握持拉伸 撕裂 顶破 JTJ/T060-98 CBR 顶破 SL/T235-1999 刺破 垂直渗透系数 耐静水压 GB/T17642-1998 土工 格栅 单位面积质量 GB/13762-92 网孔尺寸 JTJ/T060-98 拉伸 SL/T235-1999 JTJ/T060-98 GB/T17689-1999 土工 网 单位面积质量 GB/13762-92 网孔尺寸 JTJ/T060-98 拉伸 SL/T235-1999 JTJ/T060-98 GB/T17689-1999 21 表 2-14 名称名称 检检 测测 项项 目目 检检 测测 方方 法法 及及 标标 准准 施工单位自检规定施工单位自检规定 检测要求检测要求 土工 网垫 单位面积质量 GB/T18744-2002 同 上%，至少 一次 厚度 拉伸 土 工 膜 单位面积质量 SL/T235-1999 厚度 条带拉伸 握持拉伸 撕裂 顶破 JTJ/T060-98 CBR 顶破 SL/T235-1999 刺破 垂直渗透系数 耐静水压 GB/T17642-1998 土工 织物 单位面积质量 SL/T235-1999 厚度 等效孔径 条带拉伸 握持拉伸 撕裂 顶破 CBR 顶破 刺破 垂直渗透系数 注：1、在使用碱活性骨料时，粉煤灰还应增加“碱含量”检测项目；2、使用海砂时，需增加“含氯度”检测项目；22 混凝土混凝土（浆砌石浆砌石）坝坝质量检测项目和数量检测项目和数量 表 2-15 名名 称称 检测项目检测项目 检测方法检测方法 检测标准检测标准 检测数量检测数量 砼坝 强 度 取芯 水工混凝土试验规程 SL352-2006 钻芯法检测砼强度技术规程（CECSO3：2007）取 510 组。碾压 砼坝 强度及层面结合 钻孔取芯 水工混凝土试验规程 SL352-2006 水工碾压砼施工规范（SL53-1994）取 510 组，钻孔取芯观测层面结合并检测强度。浆砌 石坝 容重及 孔隙率 挖试坑法 设计要求 在坝高三分之一以下，至少挖试坑检测一组。泄水 建筑砼 强 度 回弹超声综合法 水工混凝土试验规程 SL352-2006 回弹法检测砼抗压强度技术规程JGJ/T23-2001 超声法检测砼缺陷技术规程（CECS21：90）不少于 6个部位。取芯法 水工混凝土试验规程 SL352-2006 钻芯法检测砼强度技术规程（CECSO3：2007）不少于 3个部位。注：砼强度钻芯检测部位先进行超声回弹综合法检测，以便成果对比。23 2.2 砼单元工程质量评定表填写例表（全套）及填表说明 CB18 单元工程施工质量报验单单元工程施工质量报验单(*局2008 质报 063 号)合同名称：*水库除险加固工程 合同编号：*2008040027-02 致：*水利水电工程建设监理有限公司*水库项目监理部 泄槽三底板 B7 钢筋混凝土-1-6-7单元工程(及编码)已按合同要求完成施工，经自检合格，报请贵方核验。附：1、混凝土单元工程质量评定表 2、基础面或施工缝处理工序质量评定表 3、混
