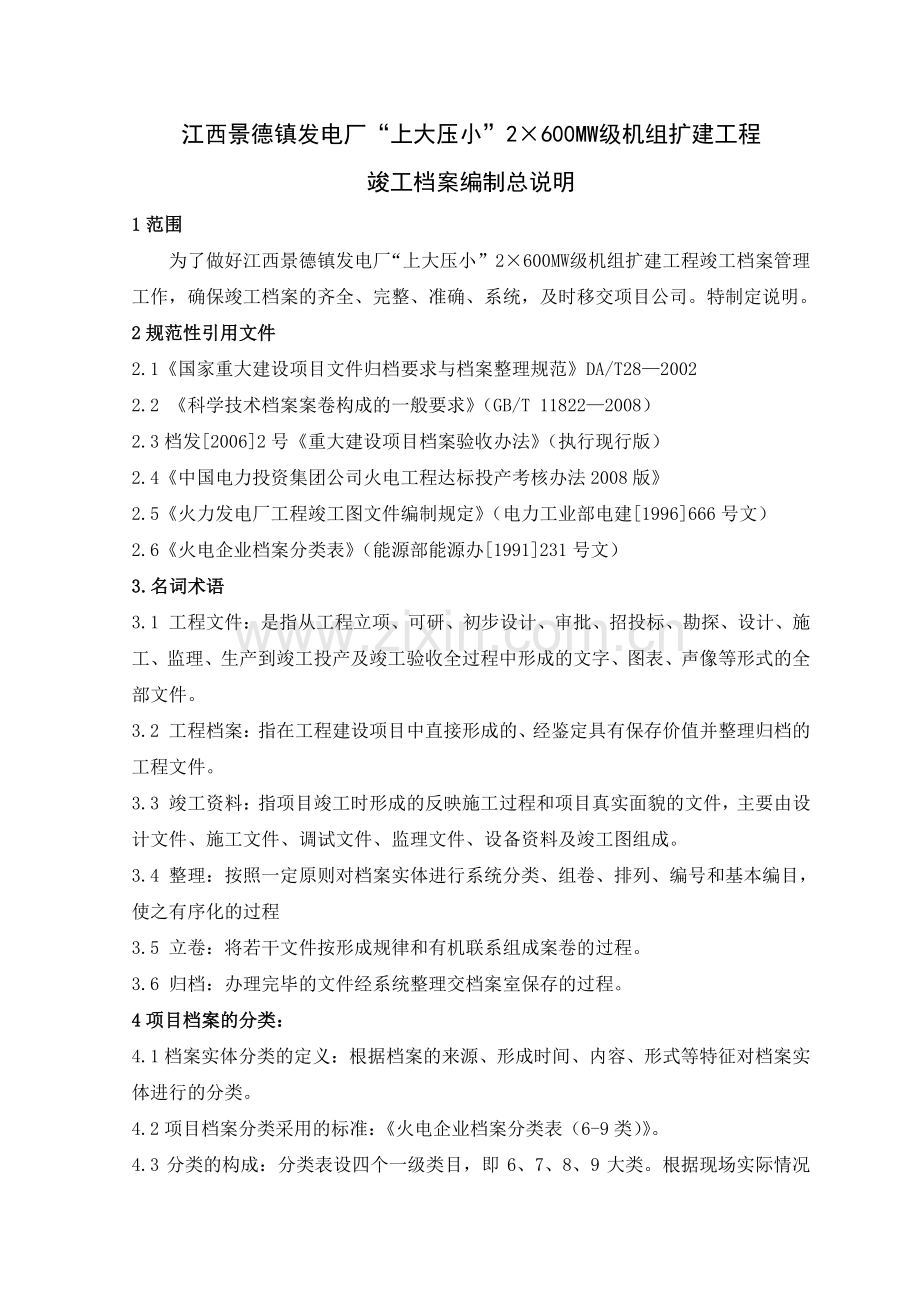

江西景德镇发电厂“上大压小”2600MW级机组扩建工程 竣工档案编制总说明 1 1 范围范围 为了做好江西景德镇发电厂“上大压小”2600MW级机组扩建工程竣工档案管理工作，确保竣工档案的齐全、完整、准确、系统，及时移交项目公司。特制定说明。2 2 规范性引用文件规范性引用文件 2.1国家重大建设项目文件归档要求与档案整理规范DA/T282002 2.2 科学技术档案案卷构成的一般要求（GB/T 118222008）2.3 档发20062 号重大建设项目档案验收办法（执行现行版）2.4中国电力投资集团公司火电工程达标投产考核办法 2008 版 2.5火力发电厂工程竣工图文件编制规定（电力工业部电建1996666 号文）2.6火电企业档案分类表（能源部能源办1991231 号文）3.3.名词术语名词术语 3.1 工程文件：是指从工程立项、可研、初步设计、审批、招投标、勘探、设计、施工、监理、生产到竣工投产及竣工验收全过程中形成的文字、图表、声像等形式的全部文件。3.2 工程档案：指在工程建设项目中直接形成的、经鉴定具有保存价值并整理归档的工程文件。3.3 竣工资料：指项目竣工时形成的反映施工过程和项目真实面貌的文件，主要由设计文件、施工文件、调试文件、监理文件、设备资料及竣工图组成。3.4 整理：按照一定原则对档案实体进行系统分类、组卷、排列、编号和基本编目，使之有序化的过程 3.5 立卷：将若干文件按形成规律和有机联系组成案卷的过程。3.6 归档：办理完毕的文件经系统整理交档案室保存的过程。4 4 项目档案的分类项目档案的分类：4.1 档案实体分类的定义：根据档案的来源、形成时间、内容、形式等特征对档案实体进行的分类。4.2 项目档案分类采用的标准：火电企业档案分类表（6-9 类）。4.3 分类的构成：分类表设四个一级类目，即 6、7、8、9 大类。根据现场实际情况主要采用 8 和 9 大类。4.3.1“8 大类”是基本建设档案：指的是建设项目从项目立项、审批、招投标、设计院提供的涉及系统布置、设备安装的图纸、施工记录、验收调试记录及竣工投产这一过程形成的所有档案。主要二级类目:80 综合 81 燃料 82 锅炉 83 汽机 84 电气 85热控 86 化学 87 水工 88 土建 89 采暖通风及其它 4.3.2“9 大类”是设备档案：指的是由设备制造厂家提供的说明书、技术文件、图纸和由厂家负责安装的设备所形成的技术文件、调试记录，设备投入运行后增加、检查、改进工作中形成的所有档案。主要二级类目:90 综合 91燃料 92 锅炉 93汽机 94电气 95 热控 96 化学 97 水工 99 其它 4.1 档号构成：全宗号-目录号-分类号-案卷号 全 宗：一个国家机构、社会组织或个人形成的具有有机联系的档案整体。全宗号：档案馆或上级单位给立档单位编制的代号。目录号：工期机组号。分类号：分类表中的四级类目号。案卷号：流水顺序号。4.2 举例说明：0 1 0 1 一 8 0 3 0 一 0 0 1 案卷号（001-999 标识）四级类目号（征租地文件）三级类目号（工程管理性文件）二级类目号（综合）一级类目号（基建）目录号（1 期工程 1 号机组）4.4 具体分类方法 根据分类表 8-9 大类四级类目对号入座。对于不能明确归属四级类目的文件，归入内容相近的类目中。对于文件属于三级类目内容，但四级类目中没有相同或相近的类目设置，可以在三级类目下选择空类号，在分类表中做标识，在分类方案中说明。5 5 分类详表分类详表 分类号分类号 类目名称类目名称 文件排序及内容文件排序及内容 8080 综综 合合 800800 工程前期文件工程前期文件 8000 项目建议书及批复 8001 初步可行性研究、可行性研究及批复文件 8002 项目评估文件 8003 环境预测、调查报告 8004 设计任务书、计划任务书及审批文件 801801 设计基础材料设计基础材料 8010 地质材料 8011 地形材料 8012 水文、气象、地震材料 8013 水质、水源材料 8014 燃料分析报告 802802 设计文件设计文件 8020 初步设计、扩初设计、概算书及批复文件 8021 技术设计(含司令图)8022 施工图设计及预算书 8023 施工组织总设计 8024 设计变更单、工程联系单 803803 工程管理性文件工程管理性文件 8030 征、租地文件 8031 与电厂、设计、施工、设备制造和设备调试、监理、质监等单位的合同、协议 分类号分类号 类目名称类目名称 文件排序及内容文件排序及内容 8032 招标、投标文件 8033 质量监督相关 8034 环保、消防、卫生等协议、文件 8035 工程费用、物资管理 8036 与电厂、设计、施工、制造、调试、监理、质监等单位来往文件 8037 工程会议文件材料 8038 工程监理文件 8039 工程统计报表 804804 土建、水工施工文件土建、水工施工文件 80408040 桩基工程桩基工程 管理与技术文件 1.工程概况；2.开工报告；3.图纸会审；4.施工方案及交底；5.单位工程施工管理检查记录；6.单位工程质量控制资料核查表；7.单位工程设计变更及材料代用登记表；8.单位工程设备、材料出厂试验报告及质量证明材料登记表；9.单位工程所用计量器具登记表；10.单位工程强制性条文执行计划（执行情况检查表归入分项工程报验单后）；主要施工记录 1.工程施工过程中形成的相关记录如：混凝土搅拌记录；混凝土浇筑记录；混凝土养护80418041 热力系统建筑热力系统建筑 1 主厂房地下结构 2 主厂房汽机间上部结构 3 主厂房建筑工程 4 主厂房建筑设备工程 5 集控楼工程 6 汽轮发电机、汽动给水泵基础工程 7 汽机地下设施 8 空冷建筑工程 9 锅炉（炉架）基础工程 10 锅炉地下设施 11 除尘器控制室 12 引风机室 13 烟道 14 烟囱 80428042 燃料供应系统建筑燃料供应系统建筑（同（同 80418041）分类号分类号 类目名称类目名称 文件排序及内容文件排序及内容 1 卸煤间和卸煤沟 记录；钢筋焊接接头试验报告混凝土强度评定记录；沉降观测记录；给排水系统通水（闭水）试验记录；排水管道通球试验记录；卫生器具满水试验记录；防水工程试水检查记录等；工程质量评定记录 1.单位工程项目划分表；2.单位工程质量检验评定表；3.分部、分项、检验批质量检验评定表；4.中间工序交接单；5.工程竣工报告 6.工程总结 说明：与检验批、分项、分部相关的隐蔽工程、签证等记录可随工程质量报验单一同报验归档便于检索 主要试验资料 主要出厂证件及试验文件组卷时按所在检验批、分项、分部区分排列，主要包括：混凝土试块、土方回填等；主要说明：如本单位工程中有多份施工方案及交底应将方案和交底按单位工程内所属分部分项工程放置在所对应该分部、分项工程前归档，归档完成后应将案卷命名为 XXX单位工程技术文件、质量评定及相关施工记录。凡单位工程都按此规则执行。2 翻车机室 3 地下输煤道 4 输煤栈桥 5 输煤转运站 6 碎煤机室 7 推煤机库 8 输煤综合楼 9 煤场工程 10 干煤棚(筒仓、圆形煤场)11 轨道衡室 12 卸煤栈台工程 13 卸煤附属设备 14 卸油泵房 15 燃油泵房 16 燃气调压站 17 燃料油罐工程 18 油管沟道支架 80438043 除灰系统建筑除灰系统建筑（同（同 80418041）1 灰渣泵房 2 除尘器土建 3 除灰管沟 4 除灰场 5 浓缩池 6 沉渣池、排水泵房、灰库等 7 工艺楼 8 脱硫室外构筑物 分类号分类号 类目名称类目名称 文件排序及内容文件排序及内容 9 石膏堆场 10 磨石粉厂 11 脱硝：脱硝控制室、设备基础 80448044 水处理、供水系统建筑水处理、供水系统建筑（同（同 80418041）1 化学水处理室 2 化学水室外构筑物 3 循环水处理室 4 加氯加酸间 5 原水处理工程 6 拦河坝及水闸 7 取水口工程 8 引水渠（沟）工程 9 进水滤网间 10 岸边水泵房 11 循环水泵房 12 双曲线冷却水塔 13 循环水沟工程 14 循环水管道工程 15 进、排水明（暗）渠工程 16 深井及深井泵房 17 补给水泵房 18 补给水沟 19 补给水管道 80458045 电气系统建筑电气系统建筑（同（同 80418041）1 主控楼（网控）2 主控至主厂房天桥 3 变压器基础及架构 分类号分类号 类目名称类目名称 文件排序及内容文件排序及内容 4 屋内式配电装置土建工程 5 配电装置室 6 屋外配电装置 80468046 交通、运输系统、生产辅助、生活交通、运输系统、生产辅助、生活福利建筑（同福利建筑（同 80418041）1 引桥工程 2 厂外铁路专用线 3 厂外公路 4 空压机及柴油发电机室 5 综合检修楼 6 启动锅炉房 7 制氢站 8 生产办公室 9 材料库 10 汽车库 11 警卫传达室 12 生活消防水泵房 13 生活污水泵房 14 厂区平整 15 厂区道路 16 厂区围墙及大门 17 厂区职工食堂 18 教育培训楼 19 公寓楼 20 厂区绿化工程 21 厂外生活道路 22 厂外生活区给排水供热管道及道路照明 80478047 原材料及构件质量证明文件原材料及构件质量证明文件 主要材料报审表；分类号分类号 类目名称类目名称 文件排序及内容文件排序及内容 碎、卵石、砂、水泥、外加剂、UEA-E、粉煤灰、砼抗砖抗压、抗渗强度等质保书及检测报告；油漆、涂料、防水、防腐、保温材料、压型钢板、门、窗、风口、瓷砖、花岗石、吊顶等装饰材料质保书；焊条、焊剂、焊丝、圆钢、螺纹钢、型钢、工字钢、H 型钢、无缝钢管、扁钢、钢管质量证明书及原材料检验报告；防水防腐砂浆、胶泥、涂料的试验报告；砂、石、砖、水泥、钢筋、防水、隔热保温、防腐材料；轻集料出厂合格证；原材料使用情况跟踪记录表。80488048 工程联系单工程联系单 工程联系单、材料代用单（按专业归档）80498049 建筑物及重要建筑物及重要设备测量定位、观测设备测量定位、观测 记录记录 沉降观测技术大纲、测量技术大纲、报告、控制点成果表及总平面图；厂区平面控制网、高程控制网、主厂房等建筑物的施工测量记录；主厂房、锅炉基础、汽机基础、烟囱、冷却塔、输煤建筑物、循环水建筑物、生压站设备及构架等大型设备的主线定位、放线测量及高程测量记录；主厂房、锅炉基础、汽机基础、烟囱、冷却塔沉降观测记录。805805 燃、机、炉、化设备及管线安装施工文件燃、机、炉、化设备及管线安装施工文件 80508050 燃料设备管线施工安装文件燃料设备管线施工安装文件 管理与技术文件 1.工程概况；2.开工报告；3.图纸会审；4.施工方案及交底；1 燃料设备安装 805l805l 锅炉设备锅炉设备、安安装（同装（同 80508050）1 锅炉本体安装 2 锅炉机组除尘装置安装 分类号分类号 类目名称类目名称 文件排序及内容文件排序及内容 3 锅炉整体风压试验 5.单位工程施工管理检查记录；6.单位工程质量控制资料核查表；7.单位工程设计变更及材料代用登记表；单位工程设备、材料出厂试验报告及质量证明材料登记表；单位工程所用计量器具登记表；单位工程强制性条文执行计划（执行情况检查表归入分项工程报验单后）；主要施工记录及工程质量评定记录 1.单位工程项目划分表；2.单位工程质量检验评定表；3.分部、分项、检验批质量检验评定表；4.工程竣工报告 5.工程总结 说明：与检验批、分项、分部相关的隐蔽工程、签证等记录随工程质量报验单一同报验归档便于检索 4 锅炉燃油设备及管道安装 5 锅炉附属机械安装 6 锅炉炉墙砌筑 7 热力设备与管道保温 8 全厂设备与管道油渍 9 脱硫系统设备安装 10 脱硝系统设备安装 80528052 汽机设备安装及管道安装汽机设备安装及管道安装 （同（同80508050）1 汽轮发电机本体安装 2 汽轮发电机辅机及辅助设备安装 3 旁路系统设备安装 4 除氧给水装置安装 5 汽轮发电机组其他设备安装 6 供水系统循环水泵房安装 7 空冷系统 8 旁路系统设备安装 9 除氧给水系统安装 10 四大管道 11 中低压管道 12 其他管道安装 80538053 水处理及制氢装置安装水处理及制氢装置安装（同（同 80508050）1 水处理系统 2 除盐系统 3 凝结水处理系统 4 循环水处理系统 分类号分类号 类目名称类目名称 文件排序及内容文件排序及内容 5 废水处理系统 6 制氢系统 7 防腐工程 8 生活污水处理系统 9 中水处理设备安装 80548054 暖通及其它系统设备安装暖通及其它系统设备安装 （同（同80508050）1 暖通工程 2 消防工程 3 其它工程 80558055 焊接工程焊接工程 管理性文件同（同管理性文件同（同 80508050）另组过程中施工）另组过程中施工记录记录 1 锅炉部分 2 汽机本体及辅机部分 3 管道部分 4 电气部分 80578057 材料出厂证书材料出厂证书 主要材料报审表；焊条、焊剂、焊丝、圆钢、螺纹钢、型钢、工字钢、H 型钢、无缝钢管、扁钢、钢管质量证明书、合格证、原材料检验报告及保管情况记录；重要的施工材料性能证件、抽样化验记录和报告；原材料跟踪台帐记录；80588058 工程联系单工程联系单 工程联系单、材料代用单 806806 电气、热控安装调试文件电气、热控安装调试文件 8060806080648064 电气系统安装调试文件电气系统安装调试文件（同（同 80508050）1 发电机电气与引出线安装 2 主变压器系统设备安装 3 配电装置安装 分类号分类号 类目名称类目名称 文件排序及内容文件排序及内容 4 封闭式组合电器安装 5 控制及直流系统设备安装 6 厂用高压变电器安装 7 主厂房厂用电系统设备安装 8 事故保安电源设备安装 9 输煤系统电气设备安装 10 除尘除灰系统电气设备安装 11 化学水处理系统电气设备安装 12 供水系统电气设备安装 13 附属生产系统电气设备安装 14 全厂起重机电气设备安装 15 设备及构筑物照明 16 全厂电缆线路施工 17 全厂接地装置安装 18 脱硝装置安装 8065806580698069 热控系统安装调试文件热控系统安装调试文件（同（同 80508050）1 主厂房热控安装工程 2 全厂公用系统热控安装工程 3 全厂热控调校和调试工程 807807 竣工文件竣工文件 8070 竣工验收文件 8071 工程遗留问题 8073 竣工验收会决议文件、交接证书等 8074 工程决算 8076 工程总结 8077 工程达标创优 808808 生产准备、试运行生产准备、试运行 分类号分类号 类目名称类目名称 文件排序及内容文件排序及内容 8080 启动试运文件 808l 操作规程、事故处理规程 8082 试运行记录、调试报告 8083 生产准备、人员培训 8084 机组调试记录 8085 机组性能试验报告 8089 其它 81008100 89208920 竣工图文件竣工图文件 按二组类目顺序排列按二组类目顺序排列 910910 999999 设备文件设备文件 按二组类目顺序排列按二组类目顺序排列 本页为作品封面，下载后可以自由编辑删除，欢迎下载！本页为作品封面，下载后可以自由编辑删除，欢迎下载！精精 品品 文文 档档 1【精品精品 word 文档、可以自由编辑！文档、可以自由编辑！】
