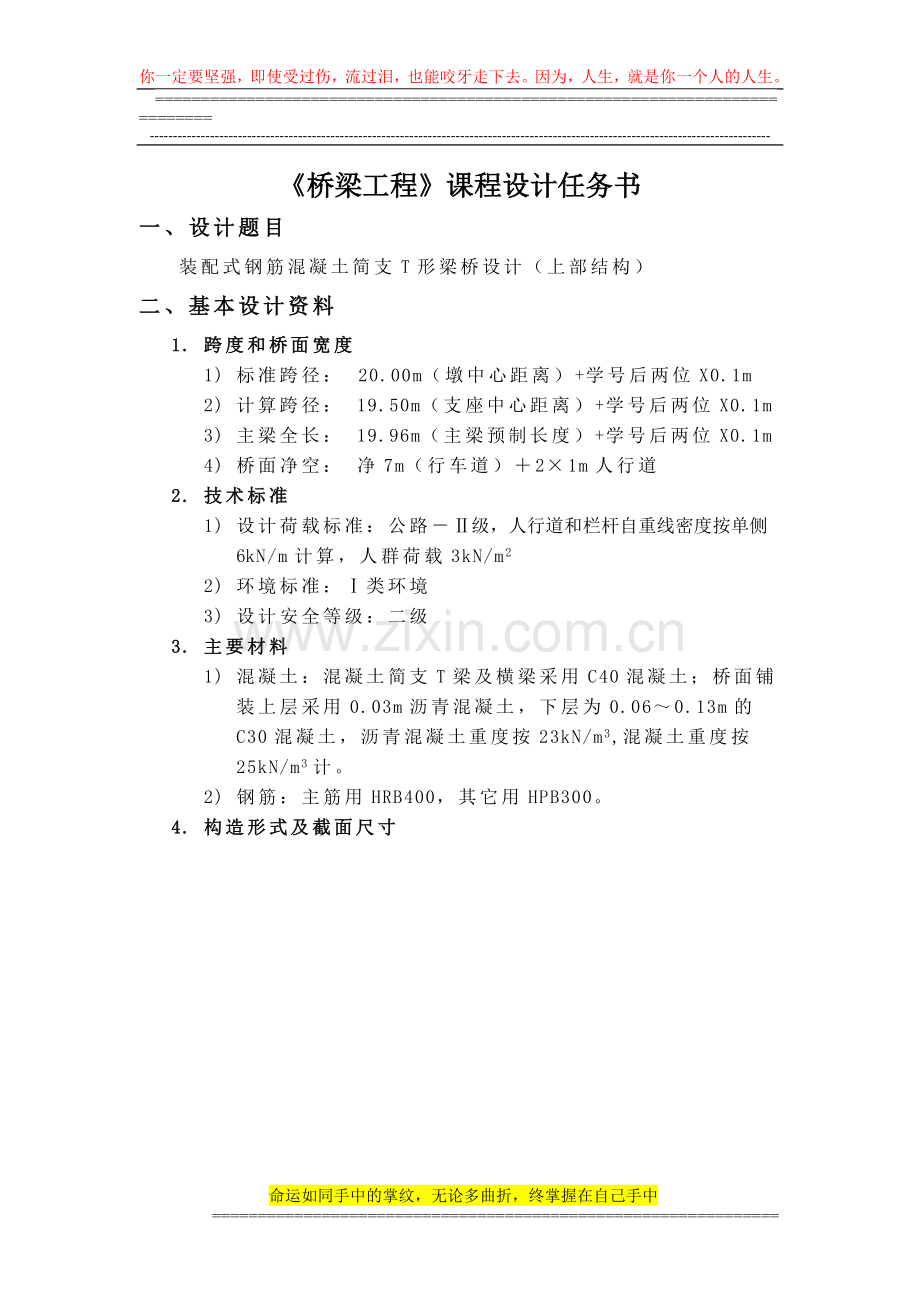

《桥梁工程》课程设计任务书
一、设计题目
装配式钢筋混凝土简支T形梁桥设计（上部结构）
二、基本设计资料
1. 跨度和桥面宽度
1) 标准跨径：20.00m（墩中心距离）+学号后两位X0.1m
2) 计算跨径： 19.50m（支座中心距离）+学号后两位X0.1m
3) 主梁全长： 19.96m（主梁预制长度）+学号后两位X0.1m
4) 桥面净空： 净7m（行车道）＋2×1m人行道
2. 技术标准
1) 设计荷载标准：公路－Ⅱ级，人行道和栏杆自重线密度按单侧6kN/m计算，人群荷载3kN/m2
2) 环境标准：Ⅰ类环境
3) 设计安全等级：二级
3. 主要材料
1) 混凝土：混凝土简支T梁及横梁采用C40混凝土；桥面铺装上层采用0.03m沥青混凝土，下层为0.06～0.13m的C30混凝土，沥青混凝土重度按23kN/m3,混凝土重度按25kN/m3计。
2) 钢筋：主筋用HRB400，其它用HPB300。
4. 构造形式及截面尺寸

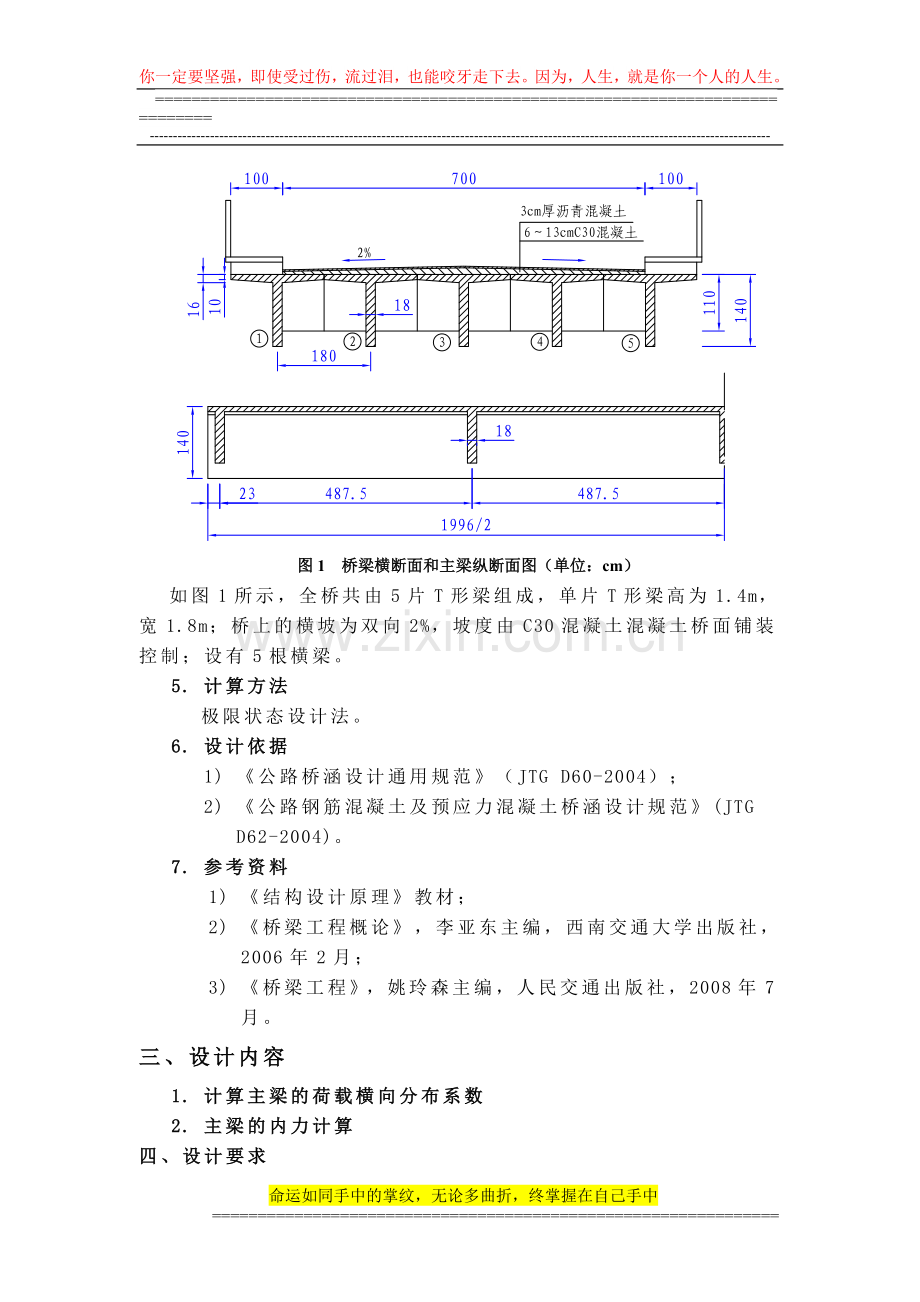

图1 桥梁横断面和主梁纵断面图（单位：cm）
如图1所示，全桥共由5片T形梁组成，单片T形梁高为1.4m，宽1.8m；桥上的横坡为双向2%，坡度由C30混凝土混凝土桥面铺装控制；设有5根横梁。
5. 计算方法
极限状态设计法。
6. 设计依据
1) 《公路桥涵设计通用规范》（JTG D60-2004）；
2) 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)。
7. 参考资料
1) 《结构设计原理》教材；
2) 《桥梁工程概论》，李亚东主编，西南交通大学出版社，2006年2月；
3) 《桥梁工程》，姚玲森主编，人民交通出版社，2008年7月。
三、设计内容
1. 计算主梁的荷载横向分布系数
2. 主梁的内力计算
四、设计要求
1. 计算说明书要内容全面，条理清晰，数据正确；
2. 按时完成任务（6月中旬）
