2023年公路检测师考试选择新版题库.doc

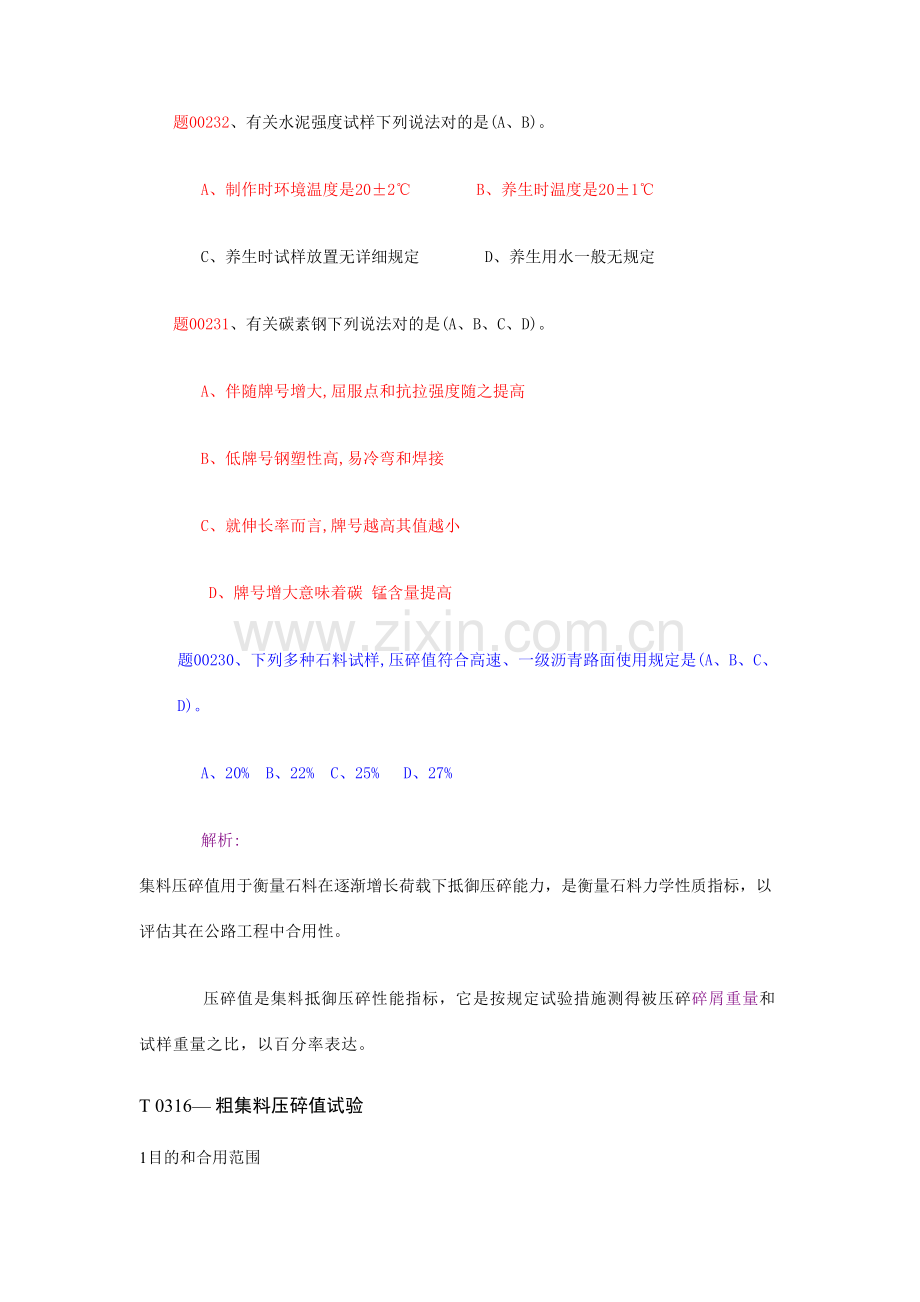

题00232、有关水泥强度试样下列说法对的是(A、B)。
A、制作时环境温度是20±2℃ B、养生时温度是20±1℃
C、养生时试样放置无详细规定 D、养生用水一般无规定
题00231、有关碳素钢下列说法对的是(A、B、C、D)。
A、伴随牌号增大,屈服点和抗拉强度随之提高
B、低牌号钢塑性高,易冷弯和焊接
C、就伸长率而言,牌号越高其值越小
D、牌号增大意味着碳 锰含量提高
题00230、下列多种石料试样,压碎值符合高速、一级沥青路面使用规定是(A、B、C、D)。
A、20% B、22% C、25% D、27%
解析: 集料压碎值用于衡量石料在逐渐增长荷载下抵御压碎能力，是衡量石料力学性质指标，以评估其在公路工程中合用性。
压碎值是集料抵御压碎性能指标，它是按规定试验措施测得被压碎碎屑重量和试样重量之比，以百分率表达。
T 0316— 粗集料压碎值试验
1目的和合用范围

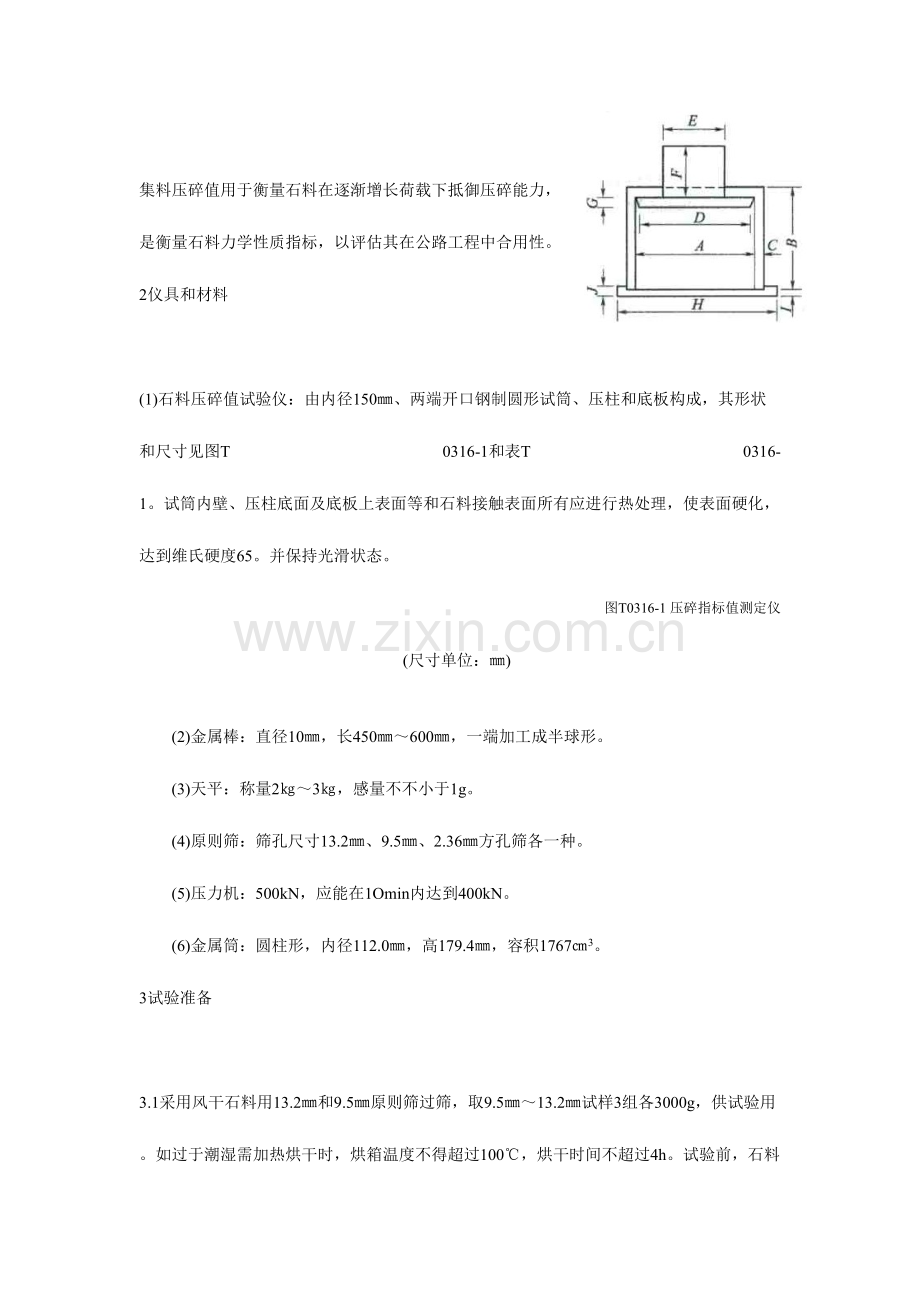

　　集料压碎值用于衡量石料在逐渐增长荷载下抵御压碎能力，是衡量石料力学性质指标，以评估其在公路工程中合用性。
2仪具和材料
　　(1)石料压碎值试验仪：由内径150㎜、两端开口钢制圆形试筒、压柱和底板构成，其形状和尺寸见图T 0316-1和表T 0316-1。试筒内壁、压柱底面及底板上表面等和石料接触表面所有应进行热处理，使表面硬化，达到维氏硬度65。并保持光滑状态。
图T0316-1 压碎指标值测定仪
　　 (尺寸单位：㎜)

(2)金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。
　　(3)天平：称量2㎏～3㎏，感量不不小于1g。
　　(4)原则筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一种。
　　(5)压力机：500kN，应能在1Omin内达到400kN。
　　(6)金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。
3试验准备
　　3.1采用风干石料用13.2㎜和9.5㎜原则筛过筛，取9.5㎜～13.2㎜试样3组各3000g，供试验用。如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。试验前，石料应冷却至室温。
　　3.2每次试验石料数量应满足按下述措施夯击后石料在试筒内深度为100㎜。
　　在金属筒中确定石料数量措施如下：
　　将试样分3次(每次数量大体相似)均匀装入试模中，每次均将试样表面整平，用金属棒半球面端从石料表面上均匀捣实25次。最终用金属棒作为直刮刀将表面仔细整平。称取量筒中试样质量(m0)。以相似质量试样进行压碎值平行试验。
4试验环节
4.1将试筒安放在底板上。
　　4.2将规定质量试样分3次(每次数量大体相似)均匀装入试模中，每次均将试样表面整平，用金属棒半球面端从石料表面上均匀捣实25次。最终用金属棒作为直刮刀将表面仔细整平。
　　4.3将装有试样试模放到压力机上，同步加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。
　　4.4开动压力机，均匀地施加荷载，在10min左右时间内达到总荷载400kN，稳压5s，然后卸荷。
　　4.5将试模从压力机上取下，取出试样。
　　4.6用2.36㎜原则筛筛分经压碎所有试样，可分几次筛分，均需筛到在1min内无明显筛出物为止。
　　4.7称取通过2.36㎜筛孔所有细料质量(m1)，对的至1g。
5计算
石料压碎值按式(T0316-1)计算，对的至O.1％。
(T0316-1)
　　式中：——石料压碎值(％)；
　　 m1——试验前试样质量(g)；
　　 m0——试验后通过2.36㎜筛孔细料质量(g)。
6汇报
　　以3个试样平行试验成果算术平均值作为压碎值测定值。

题00229、有关水泥胶砂强度抗压试验成果应符合下列规定(B、C)。
A 、6个试件抗压强度成果剔除最大值和最小值
B、局限性6个时应取平均值 C、局限性4个时应重做试验
D、偏差值应不不小于平均值10%
题00228、水泥净浆拌制操作中,操作对的是(A、B、C、D)。
A、先用湿布擦拌和锅及叶片 B、将500克水倒入搅拌锅
C、5s-10s内加入500g水泥，将搅拌锅升至搅拌位置.
D、慢速搅拌120S停拌15S，迅速搅拌120S停机.
题00227、水泥砼抗折强度测值计算对的是(B、D)。
A 、取3个测值算术平均值
B、一组测值中有一种测值超过中间值10%时,应取中间值.
C、一组测值中有一种测值超过中间值10%时，取此外两测值平均值
D、一组测值中有两个测值超过中间值10%时，此组试件应作废.
题00226、沥青混合料制作击实试件时,下列操作对的是(C、D)。
A、粗细集料按预定数量进行预热至拌和温度以上15℃
B、将击实用试模,套筒击实座加热至100℃ 1小时
C、将拌合机预热至搅拌温度以上10℃左右
D、加入拌锅次序是粗细集料、沥青、矿料
题00225、碳素钢Q215AF意义（A、B、C、D）。
A、Q代表汉语‘屈服’ B、215表达屈服点数值大小
C、A表达强度等级是A级 D、F表达沸腾钢
题00224、有关沥青三大指标比较而言下列阐明对的(B、C、D)。
A、针入度越大,表明沥青稠度越大,沥青质量越好
B、软化点越大,沥青质量越好
C、延度越大,沥青质量越好
D、软化点高，阐明沥青感温性能好，混合料不适宜受温度影响而变形
解析: 针入度越大,表明沥青稠度越小,沥青质量越差.
沥青针入度用于阐明沥青粘稠度，沥青针入度越大阐明沥青粘稠度越小，沥青就越软。 粘滞性用针入度来表达，其数值越小，表明粘度越大。
沥青针入度检测
一,检测根据
本措施根据GB/T4509—1998《沥青针入度试验措施》测定沥青针入度.
沥青针入度是在规定温度和时间内,附加一定重量原则针垂直贯入试样深度,以0.1mm表达.非经注明,原则针,针连杆和附加砝码总质量为l00±0.01g,试验温度为25℃,针入度贯入时间为5s.
根据需要如采用其他试验条件时,应在试验成果中注明.
二,关键仪器和材料
1.针入度仪:凡能保证针和针连杆在无明显摩擦下垂直运动,并能指示针贯入深度对的至0.1mm仪器均可使用.针和针连杆组合件总质量为50±0.05g,另附50±10.05g砝码一只,以供试验时适合总质量100±0.05g需要.仪器设有放置平底玻璃保温皿平台,并有调整水平装置,针连杆应和平台相垂直.仪器设有针连杆制动按钮,使针连杆可自由下落.针连杆易于装卸,以便检查其重量.仪器还设有可自由转动和调整距离悬臂,其端部有一面小镜或聚光灯泡,借以观测针尖和试样表面接触状况.当为自动针入度仪时,基础规定和此项相似,但应附有对计时装置校正检查措施,以常常校验.
2.原则针由硬化回火不锈钢制成,洛氏硬度HRC54～60,表面粗糙度Ra0.2～0.3,针及针杆总质量2.5±0.05g,针杆上打印有号码标志,针应设有固定用装置盒(筒),以免碰撞针尖,每根针必需附有计量部门检查单,并定期进行检查,其尺寸及形状如下图6-1.
3.盛样皿:金属制,圆柱形平底.小盛样皿内径55mm,深35mm(适合用于针入度不不小于200);大盛样皿内径70mm,深45mm(适合用于针入度200～350);对针入度不小于350试样需使用特殊盛样皿,其深度不小于60mm,试样体积不少于125ml.
图6-1 针入度原则针(单位:mm)
4.恒温水浴:容量不少于1OL,控制温度±0.1℃.水中应备有一带孔搁板(台),在水面下不少于100mm,距水浴底不少于50mm处.
5.平底玻璃皿:容量不少于1L,深度不少于80mm.内设有一不锈钢三脚支架,能使盛样皿稳定.
6.温度计:0～50℃,分度0.1℃.
7.秒表:分度0.1s.
8.盛样皿盖:平板玻璃,直径不小于盛样皿开口尺寸.
9.溶剂:三氯乙烯等.
10.其他:电炉或砂浴,石棉网,金属锅或瓷把坩埚等.
三,措施和环节
1. 准备工作
(1)按本规程T0602措施准备试样.
(2)将试样注入盛样皿中,试样高度应超过估计针入度值10mm,并盖上盛样皿,以防落入灰尘.盛有试样盛样皿在15～30℃室温中冷却1～1.5h(小盛样皿),1.5～2h(大盛样皿)或2～2.5h(特殊盛样皿)后,移入保持规定试验温度±0.1℃恒温水浴中1～1.5h(小盛样m1),1.5～2h(大试样皿)或2～2.5h(特殊盛样皿).
(3)调整针入度仪使之水平.检查针连杆和导轨,以确定无水和其他外来物,无明显摩擦.用三氯乙烯或其他溶剂清洗原则针,并拭干.将原则针插入针连杆,用螺丝固紧.按试验条件,加上附加砝码.
2. 检测环节
(1)取出达到恒温盛样皿,并移入水温控制在试验温度±0.1℃(可用恒温水浴中水)平底玻璃皿中三脚支架上,试样表面以上水层深度不少于10mm.
(2)将盛有试样平底玻璃皿置于针入度仪平台上.慢慢放下针连杆,用合适位置反光镜或灯光反射观测,使针尖恰好和试样表面接触.拉下刻度盘拉杆,使和针连杆顶端轻轻接触,调整刻度盘或深度指示器指针指示为零.
(3)开动秒表,在指针正指5s瞬间,用手紧压按钮,使原则针自动下落贯入试样,经规定期间,停压按钮使针停止移动.
注:当采用自动针入度仪时,计时和原则针落下贯入试样同步开始,至5s时自动停止.
(4)拉下刻度盘拉杆和针连杆顶端接触,读取刻度盘指针或深度指示器读数,对的至0.5.
(5)同一试样平行试验至少3次,各测试点之间及和盛样皿边缘距离不应少于10mm.每次试验后,应将盛有盛样皿平底玻璃皿放入恒温水浴,使平底玻璃皿中水温保持试验温度.每次试验应换一根洁净原则针或将原则针取下,用蘸有三氯乙烯溶剂棉花或布揩净,再用干棉花或布擦干.
(6)测定针入度不小于200沥青试样时,至少用3支原则针,每次试验后将针留在试样中,直至3次平行试验完毕后,才能将原则针取出.
四,成果处理
同一试样3次平行试验,成果最大值和最小值之差在下列许可偏差范围内时见下表6-1,计算3次试验成果平均值,取至整数作为针入度试验成果,以0.1mm为单位.
表6-1 针入度测定许可最大误差表
针入度(0.1mm)
许可差值(0.1mm)
0～49
2
50～149
4
150～249
6
250～350
10
>350
14

题00223、砼外加剂下列描述对的是(A、B、C)。
A、减水剂作用是在保证塌落度不变状况下，减少拌合用水量
B、减水剂能保证砼强度不变条件下节省水泥用量
C、引气剂能提高砼抗冻性能 D、引气剂能提高砼强度
题00222、某试验室测得几组消石灰钙、镁含量如下，根据规范规定能用于工程是(B、C、D)。
A、50% B、58% C、60% D、62%
解析:消石灰有效氧化镁含量不小于或等于4%为镁质消石灰，有效氧化镁含量不不小于4%为钙质消石灰
题00221、石油沥青薄膜加热试验技术指标有（A、B、C、D）。
A、质量损失 B、针入度比 C、延度（15℃） D、延度（25℃）
题00220、乳化沥青适合用于（A、B、C、D）。
A、沥青表面处治 B、沥青贯入式路面
C、热拌沥青混合料路面 D、常温沥青混合料路面
题00219、石油沥青胶体构造类型包括（A、B、D）。
A、溶胶型构造 B、凝胶型构造
C、固胶型构造 D、溶-凝胶型构造
题00218、热拌沥青混合料马歇尔试验力学指标是（A、B）。
A、稳定度 B、流值 C、空隙率 D、饱和度
题00217、下列（B、C、D）材料可以作为沥青混合料填料。
A、矿渣 B、水泥 C、石灰 D、粉煤灰
题00216、测定沥青密度目的是用于（A、D）。
A、贮存沥青时体积和质量换算 B、评估沥青粘度
C、评估沥青品质 D、计算沥青混合料最大理论密度供配合比设计
题00215、马歇尔试验成果分析得到最佳沥青用量OAC，还应检查（B、C）技术性质。
A、抗滑性 B、水稳定性 C、抗车辙能力 D、施工和易性
题00214、马歇尔试验中，规定测定沥青混合料物理常数有（A、C、D）。
A、空隙率 B、流值 C、视密度 D、沥青饱和度
题00213、中国现行规范规定，沥青和粗集料粘附性试验措施有（A、C、D）。
A、水煮法 B、吸附法 C、水浸法 D、亲水系数法
题00212、下列（A、B）属于石料物理常数。
A、密度 B、毛体积密度 C、堆积密度 D、空隙率
题00211、集料表观密度是指在规定条件下单位表观体积质量。表观体积指（A、D）。
A、颗粒固体体积 B、颗粒间空隙体积 C、开口孔隙体积 D、闭口孔隙体积
题00210、集料级配是通过筛分试验确定，表征参数有（B、C、D）。
A、合成级配 B、分计筛余百分率 C、合计筛余百分率 D、通过百分率
题00209、中国现行规范规定硅酸盐水泥物理力学性能指标有(A、B、C、D)。
A、细度 B、凝结时间 C、安定性 D、强度
题00208、为满足路用性能规定，矿质混合料构成设计应达到（A、C）基础规定。
A、最大密实度 B、最大空隙率 C、最大摩擦力 D、最小摩擦力
题00208、为保证混凝土构造耐久性，混凝土配合比设计应满足（B、C）规定。
A、最小水灰比 B、最大水灰比 C、最小水泥用量 D、最大水泥用量
题00207、混凝土配合比设计中，若采用经验图表选择单位用水量，应根据（A、B、C）原因选定。
A、粗骨料品种 B、粗骨料最大粒径 C、坍落度 D、流动性
题00207、钢筋拉伸试验关键技术指标有（A、B、C、D）。
A、屈服强度 B、抗拉强度 C、伸长率 D、断面收缩率
题00206、混凝土配合比设计中，为检查强度制作立方体试件时，应检查拌和物（A、B）。
A、湿表观密度 B、坍落度 C、粘聚性 D、保水性
题00205、混凝土配合比设计中，确定混凝土配制强度，应考虑（B、C、D）参数。
A、抗压强度 B、混凝土强度等级 C、保证率系数 D、强度原则差
题00204、中国现行采用表征新拌混凝土工作性技术指标为（C、D）。
A、流动性 B、可塑性 C、坍落度 D、维勃稠度

解析：混凝土工作性即“和易性”
和易性可通过测量坍落度来鉴别。下面是详细环节
1、按比例配出15Kg拌和材料，（如水泥：1.9Kg； 砂：4.2Kg；石：7.7Kg； 水：1.2Kg。）将它们倒在拌板上并用铁锹拌匀，再将中间扒一凹洼，边加水边进行拌和，直至拌和均匀。
2、用湿布将拌板及坍落度筒内外擦净、润滑，并将筒顶部加上漏斗，放在拌板上。用双脚踩紧踏板，使其位置固定。
3、用小铲将拌好拌和物分三层均匀装入筒内，每层装入高度在插捣后大体为筒高三分之一。顶层装料时，应使拌和物高出筒顶。插捣过程中，如试样沉落到低于筒口，则应随时添加，以便自始至终保持高于筒顶。每装一层分别用捣棒插捣25次，插捣应在所有面积上进行，沿螺旋线由边缘渐向中心。在筒边插捣时，捣棒应稍有倾斜，然后垂直插捣中心部分。每层插捣时应捣至下层表面为止。
4、插捣完毕后卸下漏斗，将多出拌和物用镘刀刮去，使之和筒顶面齐平，筒周围拌板上杂物必需刮净、清除。
5、将坍落度筒小心平稳地垂直向上提起，不得歪斜，提离过程约5～10s内完毕，将筒放在拌和物试体一旁，量出坍落后拌和物试体最高点和筒高度差（以mm为单位，读数对的至5mm），即为该拌和物坍落度（图4—2所示）。从开始装料到提起坍落度筒整个过程在150s内完毕。
6、当坍落度筒提离后，如试件发生崩坍或一边剪坏现象，则应重新取样进行试验。如第二次仍然出现这种现象，则表达该拌和物和易性不好，应予记录立案。
7、测定坍落度后，观测拌和物下述性质，并记录。
粘聚性：用捣棒在已坍落拌和物锥体侧面轻轻敲打，假如锥体逐渐下沉，表达粘聚性良好；假如忽然倒塌，部分崩裂或石子离析，则为粘聚性不好体现。
保水性：当提起坍落度筒后如有较多稀浆从底部析出，锥体部分拌和物也因失浆而骨料外露，则表明保水性不好。如无这种现象，则表明保水性良好。
赞同

题00203、矿质混合料配合比设计计算合成级配，对（B、C、D）宜调整偏向级配范围下
限。
A、一般道路 B、高速公路 C、一级公路 D、都市迅速路
题00202、评价砂颗粒分布状况，应同步考虑（A、C）两个参数。
A、级配 B、表观密度 C、细度模数 D、空隙率
题00201、混凝土施工配合比设计，应当实测（B、C）含水率。
A、水泥 B、砂 C、碎石 D、外加剂

gongji004; 0408
gongji014 0405 0408
tongji006; 0408 0409
tongzhou035; 0408 0409
tongzhou018; 0408
tongzhou017 0408
tonbgzhou033; 0405 0408
tongzhou015; 0406 0408
如有纰漏,不吝赐教 盘锦 试验检测工程师李文清 :
