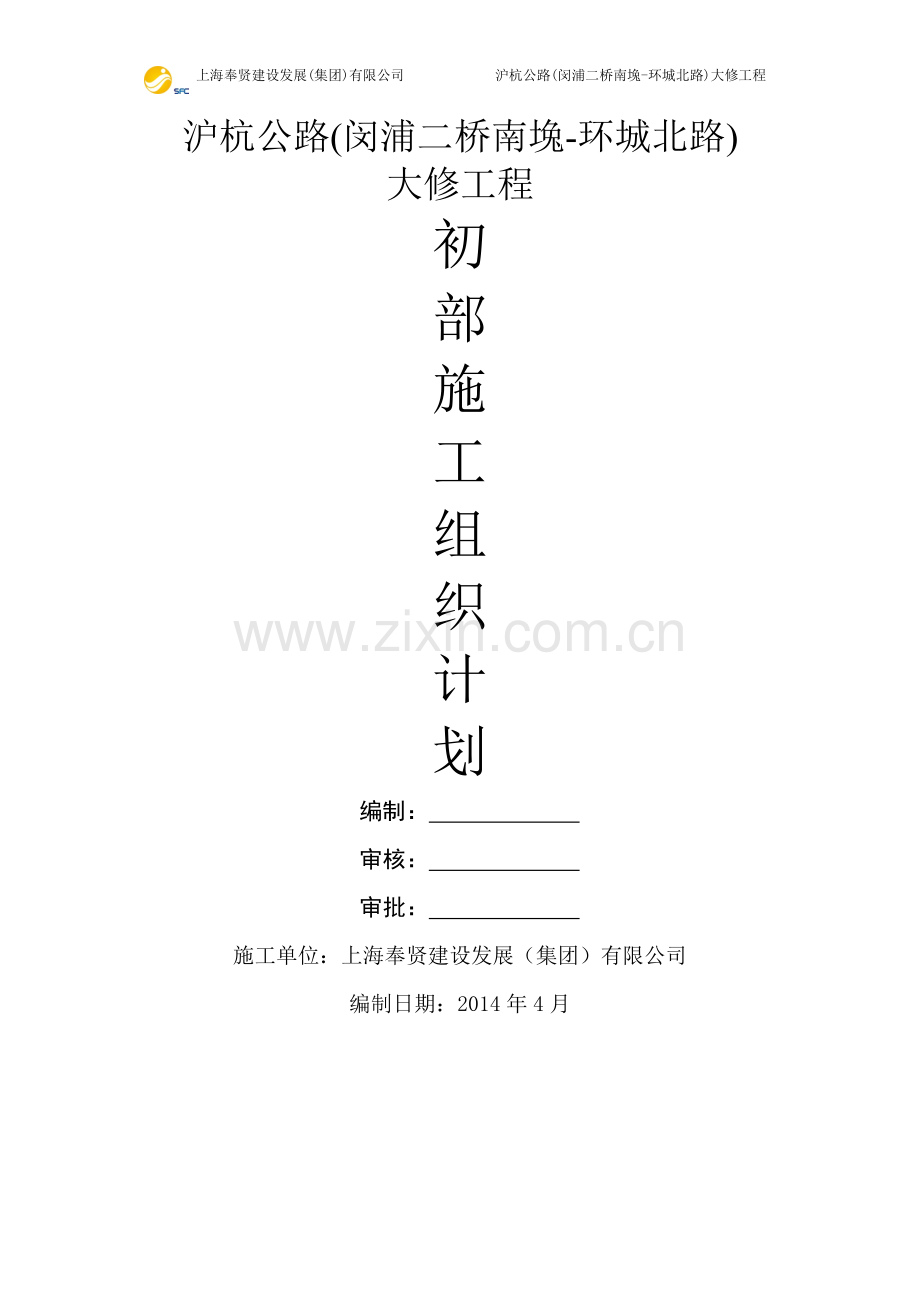

沪杭公路初步方案.doc

上海奉贤建设发展(集团)有限公司 沪杭公路(闵浦二桥南堍-环城北路)大修工程
沪杭公路(闵浦二桥南堍-环城北路)
大修工程
初
部
施
工
组
织
计
划
编制：
审核：
审批：
施工单位：上海奉贤建设发展（集团）有限公司
编制日期：2014年4月

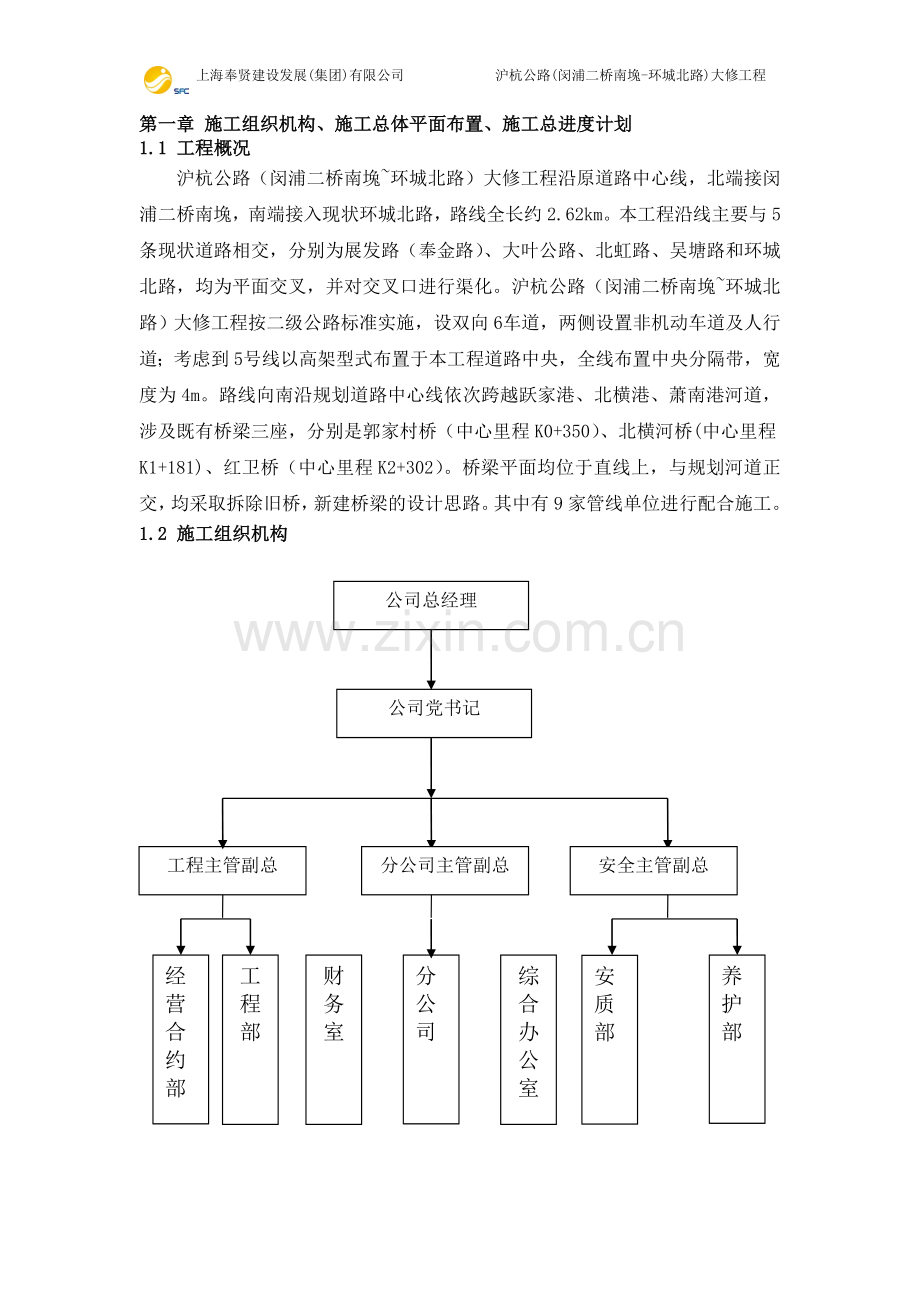

第一章 施工组织机构、施工总体平面布置、施工总进度计划
1.1 工程概况
沪杭公路（闵浦二桥南堍~环城北路）大修工程沿原道路中心线，北端接闵浦二桥南堍，南端接入现状环城北路，路线全长约2.62km。本工程沿线主要与5 条现状道路相交，分别为展发路（奉金路）、大叶公路、北虹路、吴塘路和环城北路，均为平面交叉，并对交叉口进行渠化。沪杭公路（闵浦二桥南堍~环城北路）大修工程按二级公路标准实施，设双向6 车道，两侧设置非机动车道及人行道；考虑到5 号线以高架型式布置于本工程道路中央，全线布置中央分隔带，宽度为4m。路线向南沿规划道路中心线依次跨越跃家港、北横港、萧南港河道，涉及既有桥梁三座，分别是郭家村桥（中心里程K0+350）、北横河桥(中心里程K1+181)、红卫桥（中心里程K2+302）。桥梁平面均位于直线上，与规划河道正交，均采取拆除旧桥，新建桥梁的设计思路。其中有9家管线单位进行配合施工。
1.2 施工组织机构

公司总经理

公司党书记

工程主管副总
安全主管副总
分公司主管副总

养护部

综合办公室
财务
室
分公司

工
程
部
经
营
合
约
部

安质部

1.3 施工总体平面布置图

1.3 施工总体进度计划表

分布分项工程名称
2014年
6
7
8
9
10
11
10
20
30
10
20
31
10
20
31
10
20
30
10
20
31
10
20
27
1
东侧雨水管道

2
东侧道路桥梁

3
桩基施工

4
西侧雨水管道

5
西侧道路桥梁

第二章 质量目标、工期目标（包括总工期、节点工期）、安全目标
2.1 质量目标
本工程自报质量单位工程一次性验收合格率100%,分项(分序)工程合格率100%。
2.2 工期目标
要求施工期为180天，为了响应项目工程需要，我公司认真分析工程情况，并仔细地踏勘现场，根据本标段工程量大，作业面广的特点，决定采取道路、桥梁、排水工程同步施工，集中力量，采取必要的组织管理、技术、经济措施，确保工程按招项目工程要求完工。同时，技术标编制的施工总进度表留有一定余地，当工程实施时遇到困难或局部变更时
本工程计划开工日期：2014年6月1日
竣工日期：2014年11月27日
施工总工期： 180日历天
节点工期：东侧雨水管道施工：2014年6月1日—2014年7月31日
东侧道路桥梁施工：2014年6月21日—2014年8月27日
桩基施工：2014年6月28日—2014年11月10日
西侧雨水管道施工：2014年9月2日—2014年10月21日
东侧道路桥梁施工：2014年9月20日—2014年11月27日
2.3 安全目标
本工程承诺安全目标“杜绝重大恶性事故发生，无重大伤亡事故，争创市级安全施工标准化工地。”
本公司在实行“安全生产责任制”和各项安全管理制度的基础上，将编制本标段的“施工现场安全保证体系计划”，通过安全保证体系内审和外审，实现安全目标。
项目部设有专职安全员，配备适当数量的消防灭火器材，建立消防安全责任制，加强夜间巡逻保卫工作，确保一方平安。
第三章 对项目重点、难点工程的理解及施工方案、工艺流程
3.1 工程主要施工方法
3.1.1 道路
①河浜、水塘处理
施工队伍进场后首先处理水塘，先作坝清淤，按设计要求清至原状硬土层,河浜回（补充土工布）填时底部30cm 采用砾石砂回填，上部填筑材料采用二灰土（1：1：2体积比）进行分层回填 。
②路面工程
道路路面部分水泥稳定碎石采用外购厂拌水泥稳定碎石，水泥稳定碎石采用摊铺机摊铺。用振动式压路机碾压。
③人行道工程
侧平石、人行道采用人工排砌。基础砼采用商品砼，立模人工浇筑。
3.1.2灌注桩施工

测量定位
埋设护筒
钻机到场、检查
泥浆池挖砌
泥浆制备
钻机就位
开钻、记录进尺
泥浆循环
终孔、记录、第一次清孔、测孔深
测泥浆指标、倾斜度、沉淀层厚度、孔径
泥浆处理
钢筋笼验收
钢筋笼制作
安放钢筋笼
钻机移到下一桩位
废浆外运
下 导 管
导管到场、验收
第二次清孔
测泥浆指标、沉淀层厚度
浇筑水下砼
砼 制 备
测砼坍落度、做砼试块
测量、记录砼顶标高及数量
砼浇筑完毕、测砼顶面标高
资料收集整理

3.1.3排水管道
打 钢 板 桩
打 设 井 点
管 道 基 础
沟 槽 开 挖
沟 槽 排 水
管 道 铺 设
管 道 坞 膀
窨 井 砌 筑
沟 槽 回 填
拔 除 井 点
管 道 磅 水
拔除钢板桩

第四章 节 保证措施
4.1质量体系与保证体系
本工程自报质量单位工程一次性验收合格率100%,分项(分序)工程合格率100%。若达不到上述要求，本公司承诺按不低于工程结算价3%予以罚款。
本公司的施工技术人员长期从事市政、公路工程的施工，对工程质量管理有一套严格的程序文件和管理制度，且公司有较为严密的质量管理网络，施工组织设计对各工序制定一系列技术保证措施，从而从组织上、制度上、管理上、技术上保证本工程达到一次性验收合格。
4.2工期保证措施
（1）抓好工程的开端。特别是河道施工、道路施工、开槽埋管施工。确保人员和机械设备的到位。
（2）采用各种先进施工工艺，加快工程的施工进度，早日实现工程的建设；
（3）大临设施征地必须尽早落实和完成，以尽快提交结构施工及电气安装；
4.3人员安排与保证措施
项目经理

项目总工程师
项目副经理

技
术
测
量
室

施
工
管
理
室

安
全
质
量
室

后
勤
室

资
料
室

材
料
试
验
室

4.5 环境保护、水土保持、施工后期的场地恢复措施
随着人民生活水平的日益提高，环保工作的地位越来越重要。根据本工程特点，将努力做好环保工作。
4.5.1利用每周的安全学习后的时间，增加环保条例、知识的宣传，提高全体员工的环保意识。专职文明施工员，负责环保工作，建立相应的管理制度，检查和督促施工人员严格执行。
4.5.2加强对施工现场管理，加强现场人员教育，经常清理施工现场，做到材料堆放整齐，机械设备停放排列有序，做到文明施工，防止野蛮施工，使整个施工现场文明整洁。
4.5.3在钻孔灌注桩施工期间，严格执行硬地施工法，严格按操作规程执行，防止泥浆外溢，影响周边环境。
4.5.4施工使用的打夯机、破碎机、空压机、风镐、搅拌机、电锯、压路机等高噪声和高振动的施工机械，尽量避免夜间在居住区和敏感区施工作业，应采取消声、防振措施，使噪声和振动达到环境保护标准。
4.5.5建材及土方运输车外观整洁，有严密的覆盖措施；防止材料抛散或飞扬，气候干燥时还应定时派洒水车沿途洒水，避免尘土飞扬，污染环境。做好施工沿线的道路清洁工作。
4.6 支付保障措施
4.6.1 劳动力使用计划
·劳动力计划表
单位：人
工种
按工程施工阶段投入劳动力情况

6月
7月
8月
9月
10月
11月
钢筋工
20
30
15
15
15
15
砼工
10
10
10
10
10
10
模板工
15
15
15
15
15
15
打桩工
20
20
20
20
20
20
泥水工
15
15
15
15
15
15
管道工
30
30
--
30
30
--
起重工
5
5
10
5
5
5
机械操作工
10
10
20
20
10
5
架子工
--
5
5
5
5
5
普工
20
30
30
30
30
30
4.6.2 施工机械设备选用计划
拟投入本工程的主要施工设备表
序号
设备名称
型号
规格
数 量
国别
产地
制造
年份
额定功率（KW）
生产能力
用于施工部位
备注
1
钻孔桩机
GPS-10
2
中国
2005
75KW
95%
桥梁

2
履带式起重机
50t
2
日本
2007
/
95%
桥梁

3
潜水泵

15
中国
2002
5KW
95%
桥梁

4
电焊机
BX300
8
中国
2002
50KW
95%
桥梁

5
钢筋碰焊机
VN1-100
2
中国
2006
100KW
90%
桥梁

6
钢筋弯曲机
WJ40-1
2
中国
2006
25KW
95%
桥梁

7
木工加工机械

2
中国
2006
10KW
95%
桥梁

8
混凝土振动棒
插入
20
中国
2009
10KW
85%
桥梁

9
发电机
150KW
1
中国
2009
150KW
95%
桥梁

10
挖掘机
WY100
6
中国
2008
/
95%
道路

11
铲车
ZLM-30
1
中国
2007
/
95%
道路

12
空压机
W-6/7G
2
中国
2010
/
90%
道路

13
推土机
TS200
2
中国
2010
/
85%
道路

14
挖土机
CAT-320
4
中国
2010
/
95%
道路

15
压路机
6-10t
2
中国
2008
/
95%
道路

16
振动压路机
12-16t
4
德国
2008
/
95%
道路

17
振动压路机
18-25t
2
中国
2008
/
95%
道路

18
运输车辆
10t
30
中国
2004
/
95%
道路

19
自行式平地机
P4-160
1
中国
2002
/
95%
道路

20
轻型井点
6/9m
6
中国
2002
12KW
95%
排水

21
稳定土拌和机

2
德国
2008
/
95%
道路

22
水稳摊铺机

2
德国
2009
/
95%
道路

23
铣刨机

1
中国
2009
/
95%
道路

24
沥青摊铺机

2
德国
2009
/
95%
道路

4.6.3 试验、检测仪器选用计划
拟配备本工程的试验和检测仪器设备表
序号
仪器设备
名 称
型号
规格
数 量
国别
产地
制造
年份
已使用台
时 数
用 途
备注
1
全站仪
索佳
2
德国
2002
/
测量

2
水准仪
ZDS3
8
日本
2006
/
测量

3
经纬仪
J2
8
日本
2008
/
测量

4
钢卷尺
50m
5
中国
2009
/
测量

4
环刀
/
10
中国
2010
/
压实度检测

5
灌砂桶
/
1
中国
2009
/
压实度检测

6
电子称
/
1
中国
2008
/
压实度检测

7
电子测温计
/
2
中国
2011
/
测温

8
混凝土试模
/
30
中国
2007
/
试块制作

9
砂浆试模
/
12
中国
2007
/
试块制作
