市政路灯工程施工手册(定).doc

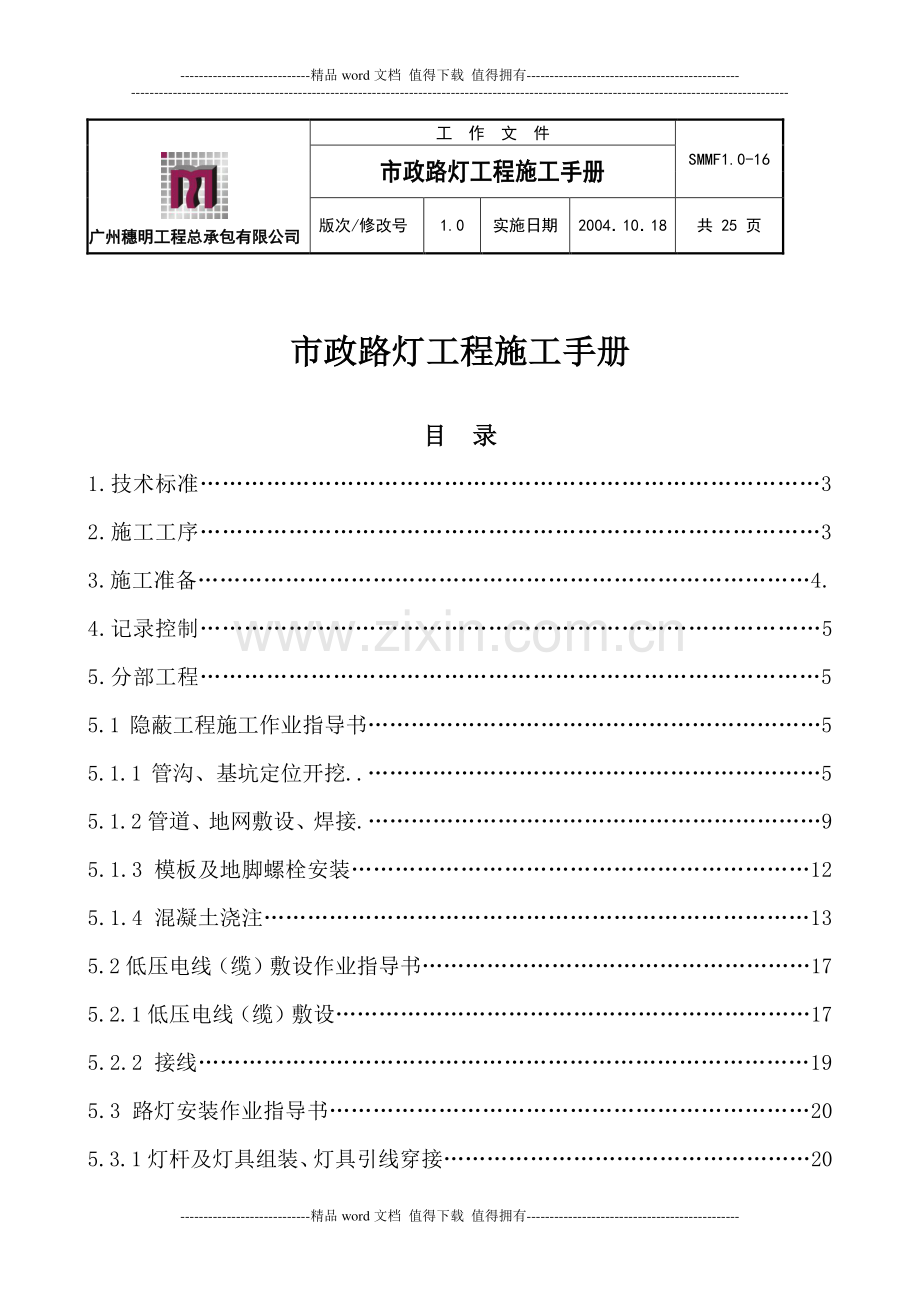

-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-广州穗明工程总承包有限公司广州穗明工程总承包有限公司 工 作 文 件 SMMF1.0-16 市政路灯工程施工手册市政路灯工程施工手册 版次/修改号 1.0 实施日期 2004 10 18 共 25 页 市政路灯工程施工手册市政路灯工程施工手册 目目 录录 1.技术标准3 2.施工工序3 3.施工准备4.4.记录控制5 5.分部工程5 5.1 隐蔽工程施工作业指导书5 5.1.1 管沟、基坑定位开挖.5 5.1.2 管道、地网敷设、焊接.9 5.1.3 模板及地脚螺栓安装12 5.1.4 混凝土浇注13 5.2 低压电线（缆）敷设作业指导书17 5.2.1 低压电线（缆）敷设17 5.2.2 接线19 5.3 路灯安装作业指导书20 5.3.1 灯杆及灯具组装、灯具引线穿接20-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5.3.2 路灯起吊、固定及垂直度调校21 5.4 电气调试亮灯作业指导书24 5.4.1 测量各回路的电气参数.24 5.4.2 检查设备投运状态和竣工资料整理24 6.路灯安装工程施工流程图25 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-1.技术标准 NO 标准名称 1 城市道路照明工程施工及验收规范 GJJ 89-2001（J120-2001）2 建筑电气工程施工质量验收规范 GB50303-2002 3 防止电力生产重大事故的二十五项重点要求（国家电力公司 2000-9-28）4 电业安全工作规程（电力线路部分）DL40991 5 施工机械及岗位安全操作规程 2.施工工序 2.1 工序流程 2.2 工序总体安排 工序名称及编号 分工序 LD-01 隐蔽工程施工 LD-01-01 基础定位 LD-01-02 管沟、基础开挖，检查井制作 LD-01-03 管道、地网铺设、焊接 LD-01-04 模板及地脚螺栓安装 LD-01-05 混凝土浇注 LD-01-06 拆模养护及回填 LD-02 低压电线（缆）敷设 LD-02-01 管道疏通 LD-02-02 低压电线（缆）敷设 LD-02-03 接线 LD-03 路灯安装施工 LD-03-01 灯杆及灯具组装、灯具引线穿接 LD-03-02 路灯起吊、固定以及垂直度调校 LD-04 电气参数测量 调试亮灯 LD-04-01 测量各回路的电气参数 LD-04-02 按要求调整到最佳状态 3.施工准备 隐蔽工程施工 LD-01 低压电线（缆）敷设 LD-02 路灯安装施工 LD-03 电气调试亮灯LD-04 材料进场检查、送检-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-3.1 人力安排(定额)施工阶段 建议工作人数 负责人 监护人 计划完成时间（15 米以下普通灯）LD-01-01 2+2 民工 1 0 12 天 LD-01-02 2+3 民工 1 1 管沟：30 米/天 基础：2 基/天 检查井：4 个/天 LD-01-03 1+2 民工 1 1 管道：50 米/天 接地：50 米/天 LD-01-04 1+2 民工 1 1 地脚螺栓：10 基/天 模板：10 基/天 LD-01-05 1+2 民工 1 1 商品混凝土：20 方/天 LD-01-06 1+1 民工 1 1 拆模：1-2 天 养护：7 天以上/基 LD-02-01 1+2 民工 1 0 1-2 天 LD-02-02 2+4 民工 1 1 500 米/天 LD-02-03 2 1 1 70 基/天 LD-03-01 2+4 民工 1 1 30 支/天 LD-03-02 2+2 民工 1 1 30 支/天 LD-04-01 2 1 1 1 天 LD-04-02 2 1 1 12 天 3.2、施工机具、仪表和车辆 No.品 名 型号/规格 适用阶段 1 锄、铲、镐 挖坑/回填土 2 发电机组 10KW 施工、照明 3 电焊及氧气焊设备 地网敷设、焊接及吊装 4 风炮、震动棒 管沟、基坑开挖、基础浇制 5 机动绞磨或卷线汽车 5T 电线（缆）敷设 6 穿线器、牵引钢丝绳 电线（缆）敷设 7 扭矩扳手 250Nm 路灯固定 8 15 米高空作业车 灯具安装及维护 9 吊车 8T、16T 吊装 10 呢绒吊带 3T 吊装 11 运输车 3-5T 施工全过程 12 指挥车 1.25T 施工全过程 13 对讲机 施工全过程 14 经纬仪、回弹仪 基础检验、定位、垂直度调整 15 接地电阻测定仪 ZC-8 测量接地电阻 16 绝缘电阻摇表 测量回路电阻-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-4.记录文件 NO 记录表名称 受控编号 份数 1 建筑工程施工许可证 GD16003 省统表 每工程 1 份 2 质量监督登记表 GD16001 省统表 每工程 1 份 3 安全监督登记表 GD16002 省统表 每工程 1 份 4 工程施工图纸会审记录 GD2201004-5 省统表 每工程 1 份 5 开工报告 GD2201002 省统表 每工程 1 份 6 工程质量技术交底卡 GD2301003 省统表 每工程 1 份 7 施工组织设计及报审表 GD2202002 省统表 每工程 1 份 8 设备及材料产品质量证明汇总表 GD2302002 省统表 每工程 1 份 9 设备及材料进场监理检查表 GD2302003 省统表 每工程 1 份 10 设备及材料进场抽查汇总表 GD2302004 省统表 每工程 1 份 11 隐蔽工程验收记录表 GD2302007 省统表 每回路 1 份 12 砂、石、水泥化验报告 检测部门颁发 每批 1 份 13 混凝土试块试验报告 检测部门颁发 每批 1 份 14 电线导管敷设质量验收记录表 GD2406004 省统表 每回路 1 份 15 电线（缆）穿管敷设验收记录表 GD2406005 省统表 每回路 1 份 16 电气线路绝缘强度测试记录 GD2302031 省统表 每回路 1 份 17 接地电阻测试记录 GD2302032 省统表 每回路 1 份 18 设备开箱检查记录表 GD2302035 省统表 每回路 1 份 19 电缆头制作、接线和线路绝缘测试记录表 GD2406006 省统表 每回路 1 份 20 接地装置安装质量验收记录表 GD2406009 省统表 每回路 1 份 21 照明全负荷试验记录表 每回路 1 份 22 电气设备送电验收记录表 GD2302035 省统表 每回路 1 份 23 建筑设备安装工程施工日志 GD2201013 省统表 每天 1 份 24 工程施工总结 无格式 每工程 1 份 25 工程款支付申请表 GD2202005 省统表 每工程 1 份 26 工程竣工验收申请表 GD3013 省统表 每工程 1 份 27 工程竣工验收报告 GD3016 省统表 每工程 1 份 28 竣工验收记录表 备案表 每工程 1 份 29 竣工验收备案表 GD3017 省统表 每工程 1 份 30 规划验收合格证 GD3007 省统表 每工程 1 份 31 工程施工安全评价书 GD3016 省统表 每工程 1 份 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5.分部工程 5.1 隐蔽工程施工作业指导书 5.1.1 管沟、基坑定位开挖施工 5.1.1.1 技术要点 按图纸要求确定管沟、基坑位置，同时须经监理或顾客确认。开挖工程易造成环境污染，注意做好环保措施。5.1.1.2 作业流程 a).路灯基础定位时首先观察定位点的上方是否有障碍物影响日后灯杆的安装，特别是基础上方是否有高压架空线经过。如果有是否满足安全距离的要求。另外当有路边绿化树木时，应尽量将路灯基础设于两棵树的中间位置，以避免绿化树木遮挡路灯照明；b).开挖基坑之前应将周围的障碍物清除，基准桩影响开挖作业或可能被碰动时，应在开挖前移出，并做好记录；c).路灯基础一般都较小，当为普通土质时，可用人工开挖，基础较大时经过经济比较、地形地质条件允许则可以采用挖掘机等机械进行开挖。采用机械开挖基坑（槽）、管沟时，可在基底标高以上预留一层用人工清理，其厚度应根据施工机械确定；c).土质均匀且地下水位低于基坑（槽）或管沟底面标高时，其挖方边坡可作直立壁不加支撑。挖方深度应根据土质确定，但不宜超过下列规定：密实、中密的砂土和碎石类土（充填物为砂土）1m；-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-硬塑、可塑的轻亚粘土及亚粘土 125；硬塑、可塑的粘土和碎石类土（充填物为粘性土）1.5m；坚硬的粘土 2m；d).当挖方深度超过以上规定时，地质条件良好，土质均匀且地下水位低于基坑或管沟底面标高时，不加支撑应按规定放坡。e).一般泥水坑或流砂坑，由于其涌水量不大或流性较小，可采用排水、人工开挖的普通方法施工。排水方法可用提水桶、手压泵，较大水量时，可用机械水泵等；f).使用档土板时，若为木质，应用厚度不小于 40mm 的木板。档土板按坑的宽度和深度，应设置 23 道横档，以增大承受坑壁压力。若使用钢质挡土板时，其钢板要有足够的刚度。使用档土板时，尚应遵守下列规定：档土板应打入坑底，其深度不应小于 300nun；横档之间距离不应大于 1.2m，每坑不得少于两道横档板；不得站在挡板上工作；更换横挡板时，应先装后拆；拆除挡土板时，应与回填土同时进行。5.1.1.3 安全措施 危险点：触电、工器具伤人、砸伤、气体窒息。a).人工开挖管沟、基坑时，应先清除坑口的浮石及浮土等。向境外抛扔土石时，应防止土石回落伤人；b).底面积超过 2 平方时，可由 2 人同时挖掘，但不得面对面作业；c).坑深超过 3m 时，挖掘人员应执行下列措施：-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-向坑外送土应使用萝筐或吊篮吊送；坑内、坑外人员应保持联络，互相配合；上下坑应用爬梯。d).坑内作业人员超过 2 人时，坑外应设一人监护并负责将土石运到距坑口边lm 以外的场地；e).除掏挖型基础外，一般土坑的开挖，为防止坑壁塌方，应设开挖坡度。坡度大小应视土质类别、地下水位的坑深确定；f).掏挖型基础开挖时，应遵守下列规定：挖掘时，坑上应设监护人，监视坑壁有无塌落现象；在扩孔范围内的地面上不应堆积土方；坑内挖掘人员在掏挖底部扩大头时应随时观察坑壁有无变形或裂缝；掏挖基础的基坑挖掘完成后应尽快浇制混凝土基础。未浇混凝上前，必须用塑料薄膜封堵坑口，薄膜周围用土掩埋，并设警示牌；基坑内只允许一人挖掘。坑深超过 2m 时，上下应用爬梯。g).挖掘泥水坑、流砂坑时，应遵守下列规定：施工前应准备抽水机械和挡上木板、木桩，应制定开挖的方案；应根据地下水位情况安装挡上板，并随时检查其有无变形或断裂现象；不得站在挡土板支撑上传递土方或在支撑上搁置传土工具；更换挡上板应先装后拆；泥水坑、流砂坑挖掘应连续作业，基坑挖好后应立即支模及浇注混凝土。h).施工人员不得在坑内或陡坡上休息或用餐；i).携带公司规定的药箱，并配齐规定药物。暑天野外作业须预防中暑。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5.1.1.4 环保措施 a).减少树木砍伐与植被破坏，避免水土流失，影响自然生态环境；b).基础坑挖出的土应堆在规定位置。严禁向塔位及接地沟的坡下方随意弃土，并不准将弃土堆于农田内；c).严格控制现场机械施工噪音、污染危害干扰附近人员；d).临建工程废弃后应及时拆除；e).白色垃圾应严格按公司质量安全卫生环保条例进行处理，产生应立即进行回收处理，不允许在施工结束后统一处理；f).施工完毕后，派专人进行清理施工过程遗留的废弃物；g).开挖过程中，可能出现文物古迹、化石、古树、奇树或其它有价值物品，及时采取措施加以保护，避免给国家造成严重损失。5.1.1.5 验评标准 a).各型基础的坑深以设计的施工基面为基准检查时，应符合设计图纸规定；b).灯杆基础坑深的允许偏差为+100mm，-50mm。坑底应操平。设计的同基基础坑在允许偏差范围内应按最深一坑操平；c).当灯杆基础坑超深采用填土或砂、石夯实处理时，每层厚度不超过 100mm，夯实后的耐压力不应低于原状士；d).灯杆的基础定位应根据设计图纸及现场实际情况确定，且应经监理及业主同意。5.1.2 管道、地网铺设及焊接 5.1.2.1 技术要点 a).铺设电缆保护管时，应考虑电缆在全部路径条件的上、下、左、右改变部-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-位的弯曲半径：聚氯乙烯绝缘电缆为电缆外径的 10 倍；聚氯乙烯销装电缆为电缆外径的 20 倍。b).电缆管的埋设深度应符合下列规定：绿地、车行道下不应小于 07m；人行道下不应小于 05m。c).接地体符合设计；d).焊接工艺良好。5.1.2.2 作业流程 a).电缆管在弯制后不应有裂缝和明显的凹凸现象，其弯扁程度不宜大于管子外径的 10；b).电缆保护管连接时，管孔应对准，接缝应严密，不得有地下水和泥浆掺入；c).硬质塑料管电缆保护管连接应采用插接，其拥入深度直为管子内径的 1.11.8 倍，在插接面上应涂以胶合剂粘牢密封；d).电缆管应安装牢固，当设计无规定时，支持点间距不宜大于 3m；e).电缆管的内径与电缆外径之比不得小于 1.5；f).电缆管应有不少于 0.1的排水坡度；g).每根电缆管的弯头不应超过 3 个，直角弯不应超过 2 个；h).当塑料管的直线长度超过 30m 时，宜加装伸缩节；i).套接的短套管或带螺纹的管接头的长度，不应小于电缆管外径的 2.2 倍。金属电缆管不宜直接对焊；j).地网的规格、数量、长度应符合设计，不允许负公差，不允许严重锈蚀，-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-按要求进行防腐处理。地网放进坑内应平直；k).接地体除与灯杆连接部位用螺栓外，其他断口一律采用焊接；l).焊接面（扁钢为四面焊接）圆钢为双面焊接，焊口可靠、满焊，采用搭接时，搭接长度：圆钢为直径的 6 倍，扁钢为宽度的 2 倍。焊接完毕冷却后，应涂上油漆；m).接地引下线与灯杆应接触良好，顺基础引下美观，与地网接口应在埋深处；n).接地电阻测量，线路一般采用北京仪表厂 ZC8 型三柱表，测量时，转速应在 120 转分，两辅助线放尽，不可交叉重叠，接触良好，地极应打入地下，当测得电阻数值不合乎设计要求时，应将辅助线加长重测。辅助线长度为：短线：地闪射线长加 20 米；长线：加 30 米。如重测仍不合乎设计要求，项目部要报请设计；5.1.2.3 安全措施 危险点：触电、火灾、烫伤、砸伤。a).焊接工作人员必须经过专门训练并考试合格，持证上岗；b).风力超过 5 级时，禁止露天焊接或气割，在风力 3 到 5 级时，必须搭设挡风屏；c).焊接现场必须报请动火审批，备有必需的消防器材。焊接人员离开现场前应检查无火种留下；d).在集中接地时，打入接地体的打锤对面不得站人；e).携带公司规定的药箱，并配备规定药物；f).暑天野外作业须预防中暑。5.1.2.4 管道、地网铺设及焊接环保措施-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-a).做防腐时要注意气体挥发对人体的伤害；b).乙炔瓶内残余气体不允许直接排放；c).现场废弃的编织袋、塑料制品、线绳、快餐饭盒等杂物，不许乱丢，应及时回收、清理，使施工现场做到工完场地情；d).严格控制施工机械油料的保管和使用，避免对地表或水资源造成污染。e).焊接施工应注意防火，在施工现场必须备有必要的消防器材，工作时划定工作范围，由专人负责监督，人员离场时，不得留有明火和暗火；f).工作中防止乙炔回火，引燃草木；g).施工现场人员不得乱扔废弃物，不应随地大小便，不应有大的喧闹，搞好环境卫生。5.1.2.5 验评标准 序号 性质 检查项目 质量标准 检查方法 1 关键 接地电阻值 符合设计要求 接地电阻表检测 2 一般 接地体埋设深度 符合设计要求 钢尺测量 3 一般 接地体连接 符合规范要求 测量、观察 4 一般 引下线安装 接触良好、工艺美观 外观检查 5 一般 回填土 符合规范要求 观察 5.1.3 模板及地脚螺栓安装 5.1.3.1 技术要点 a).为保证路灯基础的受力足够，地脚螺栓的安装必须垂直地面并处于基坑正中央位置，其安装高度应视设计图纸和实际的人行道高度而定；b).模板安装必须牢固，平整。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5.1.3.2 作业流程 a).建议采用钢模板，如采用木模板时，其木材不得低于等木材；b).钢模板应保证有足够的刚度；c).在模板及其支架的安装过程中，必须设置防倾覆的临时固定设施；d).模板应用绳索和木杠滑入坑，或者人员传递入坑，不准抛掷；e).模板与混凝土的接触面应涂隔离剂，但严禁隔离剂沾污钢筋与混凝土的结合部。模板应平整光滑，不漏浆；f).模板的支承应使用木方或其它专用工具，使用混凝土预制块支承模板时，要一块到位，不可叠迭；g).模板支撑要牢固，要对称支撑；高出坑口的立柱加高部分模板，要有防止倾覆的措施；模板支撑要模板端高，坑壁端低，不准“低头”支撑；h).模板及其支架应定期维修，钢模板和钢趾甲应防上锈蚀；i).安装地脚螺栓应位置正确，绑扎应稳同、垂直地面；j).螺栓安装高度按照设计图纸要求；k).螺纹应有防止碰撞、损坏的保护措施。5.1.3.3 安全措施 危险点：砸伤、手脚挤伤、手脸外伤、摔伤。a).坑内、坑外同时作业时，坑外必须设专人对坑内作业监护；坑外工作人员不得向坑内抛掷材料或工具；b).安装和调整地脚螺栓时防止钢筋碰伤自己和他人，避免铁锤砸伤手；c).用人力拉动绳索起吊模板时，绳尾部应围到木桩或角铁桩上，防止绳索在缓松时突然滑跑；-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-d).在施工过程中严禁施工人员踩在钢筋上；e).模板应支撑牢固。立桩模板上端应固定在抬木或抬架上；中部应用方木呈内高外低、对称支撑；下端或架子抬木或和钢绳悬吊；f).高于坑口的模板根据其高度或用斜支撑或搭设支架，使其不致倾覆或晃动；g).模板支撑完好后，下坑作业（包括捣固）可利用抬木，但不应踩支撑木，以防模板变形；h).携带公司规定的药箱，并配齐规定药物；i).暑天野外作业须预防中暑。5.1.4 混凝土浇注 5.1.4.1 技术要点 由于路灯通常都在城市及道路中，为保护环境不受污染，通常都采用商品混凝土进行浇注。a).在混凝土搅拌车来到施工现场前，一定要将所浇注的基坑的模板以及地脚螺栓安 装完毕；b).在混凝土的初凝时间内，每个基础均要连续浇成；5.1.4.2 作业流程 a).做好浇制现场平面布置工作。包括：场地平整，混凝土搅拌车的运输道路，清理基坑，排除坑内污物积水等；b).将模板上所粘水泥浆清除干净，是铁模时涂刷一层隔离剂，木模板时涂刷膜剂；复核基础的各部尺寸；雨季准备好足够的防雨设备；备齐振动器；c).混凝土下落深度在 2m 以内时，下料口要用锹挡，不可使直射模板。下料-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-位置要先边角、后中央；d).混凝土下落深度超过 2m 时必须用“溜子”溜放。下料位置从一角开始，顺序至对角；e).每次下料厚度不宜超过 300mm，下料位置、速度听从捣固人指挥；f).基础浇注到最后，将出现浆多石少现象，此时可浇注减水破或向立柱内掺入洗干净的碎石进行调节；g).浇注完立柱后，要停片刻，待出现泌水时，将泌水排除。撒上适量干水泥，进行抹面找平；h).每个基础要连续浇成。混凝土的凝结时间如下表：混凝土标号 气温（）底于 25 高于 25 C30 及 C30 以下 210 分钟 180 分钟 i).现场浇注混凝土，应采用插入式振动器和人工振捣相结合的方法进行振捣。捣固采用分层捣固，每层厚度为 300mm 左右。捣固时振捣棒要插入到下层尚未初凝的混凝土中 50100mm，以使上下层更好结合；j).振捣要“快插慢拔”，不断将捣棒上下拨动，使混凝土均匀受振；k).振动棒各插点距离要均匀，不要忽远忽近，一般不要超过振动半径的 15倍（振动棒有效作用半径一般为 300400）；l).第一插点的振捣延续时间，应以使其振实，表面呈现浮浆和进不再沉落为原则；基础棱角处应加强捣固，并用钢钎在破与模板上下冲捣；立柱与底盘结合部，应以钢钎捣固为主，振动棒只能轻微振捣，以防溢浆；m).振动器不要碰撞钢筋、地脚螺栓。浇注到地脚螺栓部位时，应以人工捣固-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-为主，机械振捣为辅；n).混凝土在浇注过程中，如果混凝土配合比由于外界影响而有变动时，应及时检查。检查混凝土质量应做抗压强度试验，试块是做抗压强度试验的，同一施工班组每一搅拌车取一组。当需要做其它强度鉴定时，外加试块的组数由各工程自定。试块应在浇注现场制作，其养护条件应与基础相同；试块的尺寸为 15 cm 15cm 15cm；试块应用钢模制作；o).混凝土浇注完毕后，应在 12 小时以内开始浇水养护，当天气炎热、干燥有风时，应在 3 小时内进行浇水养护。浇水养护日期，对普通硅酸盐和矿渣硅酸盐水泥拌制的混凝土，不得少于 7 昼夜。浇水次数应以保持进具有足够的润湿状态为度；p).回填土前，基础的安装工作（包括浇制、拆模、养护）应该己经按规范完成，需要处理的缺陷己经进行了处理；坑内有接地体时，已铺好，基础经过自检、互检和甲方驻工地代表、监理的检查并签章认可。基础坑内的积水己排除，稀泥要铲清；普通士的回填：应用原坑挖出的土进行回填。当原坑土不足时，可以另行取土回填，但取土的地点必须在灯杆位边缘 5m 外且应移去植被。5.1.4.3 安全措施 危险点：砸伤、手脚挤（扎）伤、摔伤、工器具伤人、触电。a).现场人员应分工明确，互相配合；多人工作时必须明确安全负责人，负责现场的安全监督；b).搬运材料、机械应选择好行进路线；雨天应注意防滑、防陷、防绊；c).机电设备使用前应全面检查，确认机电装置完整，绝缘良好，接地可靠，方准使用，并应有漏电保护设施；-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-d).使用电动振捣器时，电源橡皮线应绝缘良好。振捣器运转过热或暂停使用时应切断电源。操作时戴绝缘手套，穿绝缘胶鞋；e).携带公司规定的药箱，并配齐规定药物；f).暑天野外作业须预防中暑。5.1.4.4 环保措施 a).堆放材料应根据现场情况，选择合理布置方案，力求占地最少，搬运距离最近，对环境造成的污染最小；b).施工现场应做到工完料净；c).现场废弃的编织袋、塑料制品、线绳、快餐饭盒等杂物，不许乱丢，应及时清理回收，使施工现场做到工完场清；d).施工中使用的模板应统一管理，统一回收，避免随意在施工现场放置和丢弃；e).严格控制施工机械的油料保管和使用，避免对地表或水源造成污染；6、回填后多余的土应从现场清除，回填土中不允许混入其他不可降解的杂物；减少植被破坏，地表在施工一后恢复原貌。5.1.4.5 验评标准 序号 性质 检查项目 质量标准 检查方法 1 关键 混凝土强度 符合设计标号值 检查试块报告 2 一般 混凝土表面质量 表面无狗洞漏筋 观察 3 一般 保护层厚度 符合设计要求 钢尺测量 4 一般 地脚螺栓中心对基础中心偏移 10mm 钢尺测量-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5 一般 地脚螺栓漏出基础顶面高度 符合设计要求 钢尺测量 6 一般 整基基础中心位移 顺线、横线向 30mm 测量 7 一般 整基基础扭转 10 分 测量 5.2 低压电缆敷设作业指导书 5.2.1 低压电缆敷设 5.2.1.1 技术要点 敷线前要对电缆管线进行疏通，电缆在灯杆两侧预留量不应小于 0.5 米。5.2.1.2 作业流程 a).电缆敷设前应按下列要进行检查：电缆管道应畅通，排水良好；电缆型号、电压等级、规格应符合设计要求。电缆外观应无损伤、绝缘良好，当对电缆的密封有怀疑时，应进行潮湿判断；电缆放线架应放置稳妥，钢轴的强度和长度应电缆应与电缆盘重量和宽度相配合；敷设前应按照设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头；在带电区域内敷设电缆，应有可靠的安全措施。l b).电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。；c).电缆敷设时，应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉；d).机械敷设电缆时，铜芯电缆不宜大于 70Nmm2。铝芯电缆不宜大于 40Nmm2。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-e).在下列地方应将电缆加以固定：垂直敷设或超过 45 度倾斜敷设的电缆在每个支架上；桥架上每隔 2 米处；水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处；当对电缆间距有要求时，每隔 5 一 10 米处：系统的单芯电缆或分相后的分相铅套电缆的固定夹具不应构成闭合磁路；有绝缘要求的电缆，在固定处应加绝缘衬垫。5.2.1.3 安全措施 危险点：脚夹伤、压伤。a).设专人监护，控制转速；b).设低压电缆时应注意手脚的安全，避免夹伤或压伤；c).规定的药箱，并配齐规定药物；d).外作业须预防中暑。5.2.1.4 验评标准 a).型号、规格应符合设时要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；b).电缆的固定、间距、弯曲半径应符合规定；c).保护管的连接、防腐应符合规定。5.2.2 接线 5.2.2.1 技术要点 a).接线时，一定要注意防止尘埃、杂物落入绝缘内；b).严禁在雾或雨中进行室外接线。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5.2.2.2 作业流程 a)灯杆的接线，应由经过培训的熟悉工艺的人员进行；b).接线时，应严格遵守制作工艺规程；c).剥切电缆时不应损伤线芯和保留绝缘层。附加绝缘的包绕、装配、热缩等应清洁；d).接线时应采用加强绝缘，密封防潮、机械保护等措施；e).弯曲线芯叫些均匀用力；f).电缆线芯连接时，应除去线芯和连按管内壁油污及氧化层。压接模具与金具应配合恰当。压缩比应符合要求。压接后应将端子或连接管上的凸痕修理光滑，不得残留毛刺。采用锡焊连接铜芯时，应使用中性焊锡膏，不得烧伤绝缘；g).装配、组合电缆终端和接头时，各部件间的配合或搭接处必须采取堵漏、防潮和密封措施；h).电缆终端上应有明显的相色标志，已应与系统相位一致。5.2.2.3 安全措施 危险点：火灾、触电、中暑色。a).临近带电体工作应有足够安全距离；b).办理动火证和采取消防措施；c).携带公司规定的药箱，并配齐规定药物；d).暑天野外作业须预防中暑。5.2.2.4 环保措施 a).切除物料收集清理；b).液压机及附件无油泄漏。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-5.2.2.5 验评标准 a).电缆型号、规格应符合蕾计要求；排列整齐，无机械损伤；标志牌应装设齐全正确、清晰；b).电缆的固定、弯曲半径、有关距离的接线、相序排列应符合要求；c).接地应良好；d).电缆终端的相色应正确，电缆支架等的金属部件防腐层应完好。5.3 路灯安装作业指导书 5.3.1 灯杆及灯具组装、灯具引下线穿接 5.3.1.1 技术要点 同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面）、仰角、装灯方向以及灯杆接线孔的朝向（一般朝向人行道）宜保持一致。5.3.1.2 作业流程 a).1 灯具配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象，灯具的防护等级、密封性能必须在 IP55 以上；b).反光器应干净整洁，并应进行抛光氧化或镀膜处理，反光器表面应无明显划痕；c).透明罩的透光率应达到 90以上，并应无气泡、明显的划痕和裂纹；d).封闭灯具的灯头引线应采用耐热绝缘管保护，灯罩与尾座的连接配合应无间隙；e).灯头应固定牢靠，可调灯头应按照设计调整至正确位置，灯头接线应符合以下规定：相线应接在中心触点端子上，零线应接螺纹口端于：-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-灯头绝缘外壳应无损伤、开裂：高压贡灯、高压钠灯宜采用中心触点伸缩式灯口。f).每盏灯的相线宜装设熔断器，熔断器应固定牢靠，接线端于上线头弯曲方向应为顺时针方向并用垫圈压紧，熔断器上端应接电源进线，下端应接电源出线；g).高压贡灯、高压钠灯等气体放电灯的灯泡、镇流器、触发器等应配套使用，严禁混用；h).引下线有使用铜绝缘线和引下线支架，且松紧一致。引下线直接搭接在主线路上时应在主线上背扣 7 圈以上。当主导线为铝线时应缠绕上铝包带并使用铜铝过渡连接引下线；i).引下线严禁在高压间穿过。5.3.1.3 验评标准 a).路灯安装试运行时，应检查灯杆、灯具、光源、镇流器、触发器、熔断器等电器的型号、规格并应符合设计要求；b).各种螺母紧固，宜加垫片和弹簧垫。紧固后螺丝露出螺母不得少于 2 个螺距。5.3.2 灯杆起吊、固定及垂直度调整 5.3.2.1 技术要点 注意吊带的捆扎；地脚螺栓拧紧顺序。5.3.2.2 作业流程 a).吊车吊装灯杆。整基吊装一般以一点绑扎为宜，绑点高度以比重心高 12 米处（或选取重心以上，钢杆比较强，吊带不易滑动的位置，如支架下部等）；-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-b).吊带及卸扣按施工方案选取直径与长度。卸扣在使用中如发现有异，必须反映给施工负责人；c).起吊过程设正面、侧面指挥各 1 人，正面指挥为全面负责；d).吊车把抱杆伸到一定高度（与司机拟定），如钢杆与汽车配合不理想，可先翻钢杆一次，校正吊带的吃力并察看吊车的受力、钢杆强度等，在整杆吊离地面适当高度，需用固定扳手重紧原地面侧及未紧好的法兰螺栓，如一切受力正常则可起吊至就位。当钢杆法兰与基础螺栓套进后，即拧紧地脚螺栓（用专用的加长扳手拧紧）；e).普通杆宜用单点起吊，高杆直用吊车配合钢丝绳起吊；f).钢丝绳的绑扎方法：在灯杆接线门下端绕杆与两圈，一头固定，另一头引上至杆高的 23 处，用“蛇结”引出；g).地脚螺栓拧紧顺序：直线杆：面对面拧紧；如需小量修正杆，允许垫垫片（最好在基础施工时，整个基础面操平（直线杆）或整基基础抹正预偏值）；h).灯杆与地脚螺栓应紧固，并加双重螺母防松脱，紧固后螺丝露出螺母不得少于 2 个螺距；i)高杆灯用经纬仪调校垂直度，普通灯杆用垂锤调校垂直度；j).灯杆的垂直偏差应少于半个杆梢。横向位置偏差应小于半个杆根。5.3.2.3 安全措施 危险点：倒杆、砸伤。a).工作负责人在开工前必须熟悉施工现场，认真组织工作班成员学习施工安全技术措施，作到人人明白施工任务、方法、安全技术措施；b).要设专人统一指挥，开工前讲明施工方法及信号。工作人员明确分工，密-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-切配合，服从指挥。在居民区和交通道路附近施工应设专人看守；c).起重设备严禁超载。吊车起吊吊带套应吊绑在杆的适当位置，防止电杆突然倾倒；d).电杆离地后应对吃力点做全面检查，确无问题后继续起立，起立 60”后减缓速度；e).吊车下方严禁有人逗留。立杆过程中坑内严禁有人，非施工人员远离杆下1.2 倍杆高的距离以外；f).立杆应有防止杆有滚动、倾斜的措施；g).己经立起的灯杆只有在上紧地脚螺栓后才可以撤去吊钩和吊带；h).携带公司规定的药箱，并配齐规定药物。5.3.2.4 环保措施 a).为控制汽车起吊对路面或绿地的破坏不得随意扩大汽车吊的作业范围。对可能损坏的路面或绿地在施工结束后进行修复；b).严格控制施工中的噪音污染；c).白色垃圾产生应立即进行回收处理，不允许在施工结束后统一处理；d).施工完毕后，派专人进行清理施工过程遗留的废弃物。5.3.2.5 验评标准 a).灯具安装纵向中心线和灯臂纵戒中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无倾斜；b).照明灯具的效率不应低于 60；c).各种螺母紧固，应加垫片和弹簧垫。紧固后螺丝露出螺母不得少于 2 个螺距；-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-d).直线路段按装单、双挑灯时，在无障碍等特殊情况下，灯间距与设计间距的偏差应小于 2；e).灯臂应固定牢靠，与道路纵向垂直偏差不应大于 3”；f).灯杆根部应做混凝土结面，且不积水，浇制前应将杆根周围夯实，混凝土厚度不应小于 100mm；5.4 电气参数调试亮灯试验作业指导书 5.4.1 测量各回路的电气参数 a).送电前用 500V 绝缘摇表测量各回路的绝缘电阻，相间、相地的绝缘电阻应大于 0.5M。并于记录；b).检测电源电压符合要求后，由操作人员逐回路送电并测量回路电流，并于记录；c).检测功率因数符合图纸或规范要求，并于记录。5.4.2 检查设备投运状态和竣工资料整理 a).根据各回路的检测电流，合理分配负荷使各回路的设备运行在最佳状态；b).根据检测的功率因数情况，鉴定补偿是否在最佳状态；c).整理竣工资料、设计变更文件、各种设备材料的合格证试验报告、检测记录及竣工图纸。竣工移交。6.路灯安装工程总体施工流程图（见附页）路灯安装工程总体施工流程图-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-图中记“*”号的为关键过程 编制：王宝誉 审核：朱亮琨 批准：丁愚 发放范围：总经理 副总经理 总经理助理 工程部 质安部 各施工队 工程承包合同签订 施工图纸审查 编写项目施工组织设计 现场分工及技术交底 机 具 准 备 设 备 材 料 采 购 管 内 敷线、地极敷 设、基础、管回填 路 灯 设备、管线施 工 定位 放 线并确认 路 灯 基础 及 管线 开 挖敷设 *灯具灯杆安装及调校、接线*电 气 调 整 试 验*公司内部三级验收 甲方验收及质量 监督机构检查 路灯工程竣工移交 工程材料进场检查、见证取样送检
