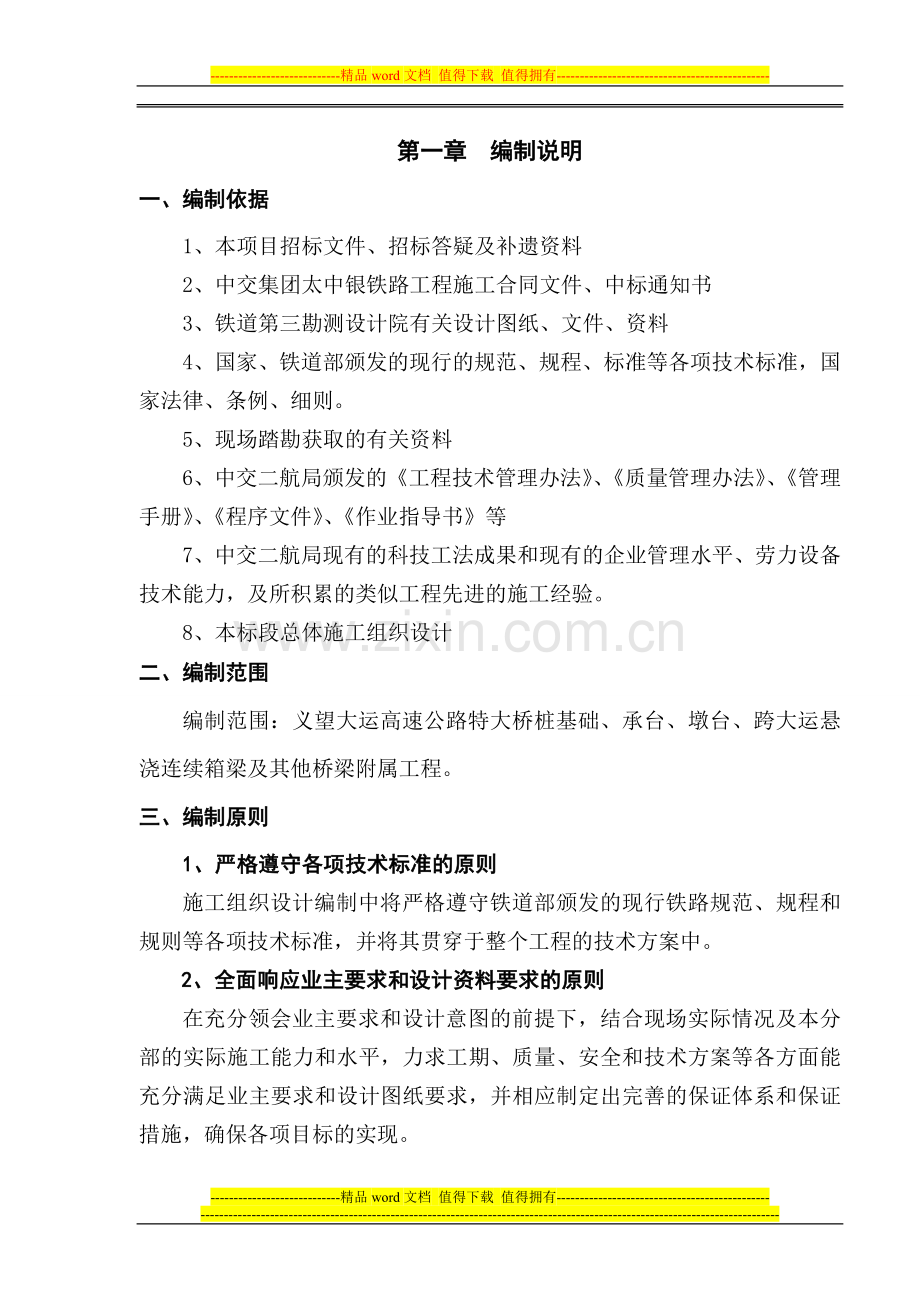

汾河特大桥实施性施工组织设计.doc_第1页
第1页 / 共64页
汾河特大桥实施性施工组织设计.doc_第2页
第2页 / 共64页
汾河特大桥实施性施工组织设计.doc_第3页
第3页 / 共64页
汾河特大桥实施性施工组织设计.doc_第4页
第4页 / 共64页
汾河特大桥实施性施工组织设计.doc_第5页
第5页 / 共64页
点击查看更多>>
资源描述

1、-精品word文档 值得下载 值得拥有-第一章 编制说明一、编制依据1、本项目招标文件、招标答疑及补遗资料2、中交集团太中银铁路工程施工合同文件、中标通知书3、铁道第三勘测设计院有关设计图纸、文件、资料4、国家、铁道部颁发的现行的规范、规程、标准等各项技术标准,国家法律、条例、细则。5、现场踏勘获取的有关资料 6、中交二航局颁发的工程技术管理办法、质量管理办法、管理手册、程序文件、作业指导书等7、中交二航局现有的科技工法成果和现有的企业管理水平、劳力设备技术能力,及所积累的类似工程先进的施工经验。8、本标段总体施工组织设计二、编制范围编制范围:义望大运高速公路特大桥桩基础、承台、墩台、跨大运悬

2、浇连续箱梁及其他桥梁附属工程。三、编制原则1、严格遵守各项技术标准的原则施工组织设计编制中将严格遵守铁道部颁发的现行铁路规范、规程和规则等各项技术标准,并将其贯穿于整个工程的技术方案中。2、全面响应业主要求和设计资料要求的原则在充分领会业主要求和设计意图的前提下,结合现场实际情况及本分部的实际施工能力和水平,力求工期、质量、安全和技术方案等各方面能充分满足业主要求和设计图纸要求,并相应制定出完善的保证体系和保证措施,确保各项目标的实现。3、科学合理配置资源的原则科学合理地配置资源,满足工程需要的原则,以优质、高效、快速施工为目的,进行机械设备配套,合理配置施工队伍、组织工程材料供应。突出重点,

3、统筹安排的原则,确保本标段重点工程的施工,科学合理地安排施工进度,组织连续均衡施工,做好工序衔接,确保按期完工,确保总体进度计划实现。4、规范施工,确保工程质量的原则严格执行国家和铁道部现行的施工规范和验收标准,运用现代科学技术优化施工组织方案、施工工艺和施工方法,确保工程质量达到全线整体创优规划要求。5、确保施工工期的原则严格遵守合同文件所规定的工程施工工期,统筹兼顾,突出重点,施工进度安排注意各专业的协调和配合,充分考虑气候、季节对施工的影响,在有关工程施工安排上注意时间的前后调整,整体工期安排上力争合理提前。6、力争施工工艺技术先进、经济适用的原则认真执行铁道部颁发的现行铁路施工规范、规

4、程和规则等各项技术标准,充分借鉴我单位及其他单位在类似工程施工中所取得的新技术、新工艺,并加以推广应用。7、坚持文明施工,注重环保和水土保持的原则精心组织、严格管理、文明施工,在方案的编制上力争把施工对周围环境的影响降低到最低限度,并制定出详细的文明施工和环保措施,争创“安全生产、文明施工标准化施工工地”。第二章 工程概述一、工程简述本标段为新建铁路太原至中卫(银川)线清徐至交城段站前工程,起迄里程为DK46+177DK61+650。柳湾汾河特大桥中心桩号为DK46+921.12,起止里程桩号DK46+223.83DK47+616.90, 全桥长1393.07m,为本标段的重点控制工程。该桥跨

5、越清徐县柳湾汾河,枯水期汾河宽约40m,雨季洪水期间河宽可达300m。桥位范围地势较平坦,但地质较差,多为粉质黏土、粉砂,地震液化严重。本桥交通教便利,材料和设备可利用县乡道路和便道便桥直达桥位各墩台处。桥梁孔跨布置为:42-32m简支T梁,桥墩采用圆端形实体墩,墩高27m,基础采用明挖承台和钻孔灌注桩基础,桩径为1.25m和1.0m两种,全桥共计647根桩。具体设计标准及工程量见下表表2-1设计技术标准表序号项目技术标准1线路等级级2正线数目双线3最小曲线半径3500m4旅客列车设计行车速度160km/h,预留200 km/h条件5正线线间距4.6m6最大坡度137到发线有效长度1050m8

6、牵引种类电力牵引9牵引质量4000t、5000t10闭塞类型自动闭塞表2-2 主要工程量序号分项工程名称工程规模主要工程量1桩基1.25m的32根、1.0m的615根、合计30025延米混凝土钢筋C30砼24277m3、钢筋1200t2承台长13m、宽8m、高3m3.5m,43个C30砼13000m3、钢筋140t3墩台墩身截面尺寸2.5m7.4m,高27m,43个C30砼4000m3、钢筋100t二、施工条件1、地理位置汾河特大桥位于本标段起点处,途经清徐县柳湾村和温南社,起止里程桩号DK46+223.83DK47+616.90,在DK46+921.12处跨越汾河,在DK46+554.24处

7、跨越村道,DK46+780.00处跨越村道,DK47+392.59处跨越村道,在DK47+570.00处跨越县乡干道。2、地形地貌与工程地质特征桥位范围地形较平坦开阔,堤外以旱地为主,种植经济作物;堤内以沙地为主,种有少量经济作物。其中需跨越的汾河主河道枯水期河宽约40m左右。桥位沿线工程地质情况复杂,不良地质与特殊条件分布广泛。地层岩性桥位区地层出露较全,从新生界到太古界地层大部分都有出露。大部分被第四系堆积层所覆盖,多为粉质黏土、粘土、粉沙土。地质构造线路所经地区大地构造属晋中多字型构造。晋中盆地内沉积了巨厚的第四系堆积层。 不良地质主要的不良地质类型有地震液化、软土、松软土等。位于地震动

8、峰值加速度0.20g(度)的地震区,桥位范围细砂、粉砂及粉土层有严重地震液化问题。桥位范围内均为软土。厚2.24.1m,埋深10.318.3m,具有含水量高、孔隙比大、压缩性高、透水性差和强度低的特性。松软土主要分布于晋中盆地,岩性主要为粘性土(表层基本承载力普遍低于150kpa)。3、水文地质特征(1)水文地下水主要为第四系孔隙潜水、基岩裂隙水、岩溶水。主要受大气降水补给。地下水埋深受地形地貌、水系切割深度、地层岩性、地质构造等控制。地下水位埋深普遍在110米。 地表水具硫酸盐侵蚀,环境作用等级H1;地下水具硫酸盐侵蚀,环境作用等级H1。地表水与地下水均对普通混凝土具硫酸盐侵蚀性。(2)气象

9、桥位属暖温带亚湿润带气候,年极端最高气温38.9,年极端最低气温-26.5,年平均气温10.5;年均降雨量410mm,历年最大积雪厚15cm,最大冻土深度0.61m,每年12月次年2月中旬份属于冬季施工期。4、交通运输桥位沿线公路运输条件较为便利,主要公路有307国道、清吴公路、吴柳公路等,在汾河河床施工时可以利用现有的防汛堤,同时也会修筑贯通全桥的施工便道。县乡道路以沥青道路为主,与施工便道连通。5、水电条件(1)生活、施工用水地表水与浅层地下水具硫酸侵蚀性,可利用地下水(埋深在100200m),单井涌水量0.650t/h。(2)生活、施工用电桥位附近有10KV、100KV等高压电力线或交错

10、或平行线路分布,拟在砼搅拌站内安装一台400KV变压器,供应砼搅拌站、钢筋加工厂和工区驻地施工用电,施工现场采用发电机发电。 6、材料供应(1)工程用砂桥梁用砂主要集中在文水开栅文峪河内,储量较丰富,采用汽车通过307国道和县乡道路运至现场。(2)石料桥梁用石料主要集中在文水马西村神堂石场,储量较丰富,采用汽车通过307国道和县乡道路运至现场。(3)水泥标段附近大型水泥厂主要有太原狮头水泥、交城卦山水泥、太行山水泥,年产量在60万吨以上,采用罐车通过307国道和县乡道路运至现场。(4)钢材沿线附近没有大型钢铁企业,主要钢材拟从酒泉钢铁集团和长治钢铁集团采购,通过铁路、公路联运至施工现场。(5)

11、粉煤灰本标段所处地区粉煤灰缺乏且等级偏底,经调查和取样检测,拟采用太原一电厂粉煤灰,该粉煤灰成功用于石太铁路,运距在65公里左右,采用罐车通过307国道和县乡道路运至现场。(6)其他材料其他材料如油料等就近采购。第三章 施工总体部署一、 施工组织机构中交集团太中银铁路工程第一项目经理部二分部一工区主管:张立磊路基三队路基二队涵洞一队附属一队桩基施工队桥梁施工队临建班组钻孔班组混凝土班组钢筋班组临建班组钢筋班组混凝土班组模板班组砼拌和站图3-1 现场管理组织机构图二、施工总平面布置及临时设施 本桥主要临时设施有:施工便道、便桥、供水设施、供电设施、混凝土拌和站、钢筋加工场、工区驻地。具体布置详见

12、图3-1 汾河特大桥施工现场平面布置图。1、施工便道进场道路:本桥周围县乡公路分布广泛,与主线便道或平行或交叉相连,交通较便利。其中清-吴-柳公路直通汾河大堤,是本桥主要进场道路。现场便道:根据施工需要,沿桥位右侧红线修建贯通全桥的现场施工便道,便道位于红线外并紧靠红线,在汾河主河道、东干渠修筑施工栈桥,全长大约90米。施工便道设计结构为:路面结构采用40cm卵石土+30cm碎石,便道宽6m,沿便道右侧设置底宽50cm的浆砌片石排水沟;栈桥采用钢管桩基础,共字钢或贝雷片拼装纵梁。施工便道全长1400m。为保证便道沿线原有沟渠畅通,在便道跨越沟渠处埋设1m的圆管涵。派专人对利用道路和施工便道进行

13、养护,并设专人维护各交叉路口的交通秩序以保证道路畅通。需要中断交通实行封闭施工时,报请有关部门批准。2、供水、供电本桥在混凝土拌和站内安装1台400KVA变压器,并备用一台200KW发电机,负责混凝土拌和站、钢筋加工场、工区驻地施工用电,拌和站和钢筋加工场内铺设电缆,共需设电缆250m,现场桥位部位施工用电采用发电机发电。沿线发电机供电方案:本桥桥位范围以发电机供电为主,部分地段有条件接村电网的就近接电,根据现场需要共配置3台50KW发电机和2台30KW发电机供电。本桥施工用水采取打井取水,根据需要沿线设置4口机井,分别布置在混凝土拌和站、DK46+500左侧、DK47+100左侧、DK47+

14、600左侧。桥位沿线铺设水管供水。3、混凝土拌和站本桥设置1座混凝土拌和站,负责全桥混凝土供应,布置在DK47+800路线右侧,距离路线1100m,占地面积9000m2,内设1台90型自动电子计量混凝土拌和楼和1台120t地磅,场内主干道和砂石料堆场采用40cm卵石土+25cmC25砼硬化,其他部位采用40cm卵石土+20cm碎石硬化。4、钢筋加工场本桥设置1个钢筋加工场,负责全桥钢筋制作,布置在搅拌站内,距离桥位大约为1.1km,占地面积2500m2,内设1台对焊机、2套钢筋加工设备、1套墩粗设备。场内主干道采用40cm卵石土+25cmC20砼硬化,其他部位采用40cm卵石土+15cm混凝土

15、硬化。5、工区驻地本桥共设1个工区驻地,布置在本桥混凝土拌和站内,租用现有的民房,与居民区隔开保持独立,内设工区办公室、工区宿舍、施工队宿舍、仓库、值班室、食堂。面积为2000。施工现场和各临时设施场地内严格按照太中银公司和中交集团相关管理办法设置标识、标牌。6、现场通讯配置在工区办公室配备一台固定电话、一台传真机、2台电脑,并接入因特网和项目部局域网,保证与项目部、监理联系。工区管理人员和施工队主要人员采用手机或对讲机联系。7、工地实验点本桥混凝土采取集中拌和,主要试验工作在项目部试验室进行。为配合项目部实验室工作,在工区驻地内设置1个混凝土试块养护室15 m2。8、现场围护 拌和站、钢筋加

16、工场、工区驻地周围采用树林围护,桥位施工现场在与干道交叉路口设置警示和指示标志。第四章 人员、劳动力及施工机械设备计划一、 拟投入本桥的技术、管理人员序号人员名称数量1项目副经理12工区主管13技术主管24现场技术员35现场管理人员66物资管理人员37设备管理人员38兼职安全员29兼职质检员210实验员211测量员312专职协调员1合计29二、拟投入本桥的劳动力计划序号数量数量1电工22起重工23钻孔操作工1004架子工205模板工306钢筋工307砼工108电焊工89普工8010合计282三、拟投入本桥的主要机械设备表序号机械或设备名称规格或型号额定功率(KW)或容量或吨位(t)数量使用时间

17、1回转钻机GPS-15406.10.107.5.302深井潜水泵150QJ32-42/7406.10.107.11.303泥浆泵406.10.107.4.304挖掘机PC220106.11.107.8.305汽车吊QY16306.10.107.10.306汽车吊QY25206.10.107.10.307电焊机BK3301006.10.107.10.308对焊机VN1-100106.10.107.8.309装载机ZL50306.10.107.10.3010水车6000L206.10.107.10.3011半挂车20t206.10.107.10.3012钢筋加工设备40型206.10.107.10

18、.3013砼搅拌站HZS9090m3/h106.9.1507.10.3014砼运输车QYZ5263GJB8m3406.10.107.10.3015砼输送泵HBT80B60m3/h106.11.107.10.3016变压器400KVA106.9.1507.12.3117发电机200KW106.10.107.10.3018发电机50KW306.10.107.10.3019发电机30KW206.10.107.10.3020履带吊50t106.12.107.09.3021振动锤70kw106.12.107.09.30第五章 施工进度计划一、编制依据1、 太中银铁路总体工期计划;2、 本标段总体进度计划

19、。二、柳湾汾河特大桥分项工程进度计划拌和站等临时设施建设:2006年9月20日10月25日施工便道建设:2006年10月18日11月30日钻孔灌注桩:2006年10月25日2007年5月31日承 台:2006年11月15日2007年8月31日墩 台:2007年4月1日2007年10月31日附 属 工 程:2007年3月1日2007年10月31日验收 及 清场:2007年11月1日2007年12月31日三、工程项目工期控制1、保证工期的主要措施(1)工期保证体系详见图5-1:“工期保证体系框图”。(2)确保工期的主要措施a、建立高效的组织机构,配足机械设备和施工队伍选派有丰富施工管理和技术管理经

20、验的高素质专业人员成立高效率的工区,并保证工区主要管理、技术人员在位率达100%;加强施工机械设备和运输车辆的配置,作到设备配套、齐全,性能先进,能保证施工进度和质量的要求,科学地组织机械化作业和流水作业;组织技术力量雄厚、施工经验丰富、设备配套齐全、战斗力强的施工队伍上场施工,以加快施工进度;施工中充分应用我单位多年从事工程施工所积累的较为丰富的施工经验,以及长期从事工程施工所积累的先进而有效的施工技术及拥有的较强的机械设备能力和现代化科学管理的优势;加强机械设备管理,作好机械设备的使用、保养、维修工作,组织好设备配件的采购、供应,配足常用易损配件,提高设备完好率和利用率。施工准备做到“三快

21、”,进场快、安家快、开工快实行网络计划管理,及时动态调整各种施工力量与各方建立友好关系,创造良好的施工外部环境适时组织劳动竞赛施工组织保证以管理作根本高素质人员组成的精干高效的项目经理部施工经验丰富专业化施工队伍性能优良数量充足的配套机械设备畅通的材料供货渠道,充足的材料供应人员设备材料保证确保施工顺利进行健全的质量保证体系,避免返工积极推广“四新”,开展“五小”创新工作技 术 保 证提 高 工 效工期保证体系实现工期目标编制完善的实施性施工组织设计指导施工图5-1工期保证体系框图b、科学组织,加强施工现场管理编制优化的实施性施工组织设计,采用最优的施工方案,作到工序划分明确、轻重分明、资源配

22、置合理、施工计划可靠,并维护施工计划的严肃性,作到循环保日、日保旬、旬保月、月保总工期目标;狠抓重、难点工程,确保重、难点项目和关键工序,采取交叉、平行和流水作业方式,工序搭接紧密,争取进度上的主动;成立技术攻关小组,对关键性技术问题进行攻关,突破施工技术难题,以确保工期目标的实现;杜绝技术性失误,积极推广应用“四新”技术和开展“五小”革新工作,不断改进施工工艺,提高工效;加强项目资金调度,前期工作可动用自有资金,并加强资金管理和资金调度,以确保项目的资金使用;通过健全的质保体系、严格的质量管理制度和行之有效的质保措施,确保单位工程一次成优,达到工程创优标准;c、实施工期动态预测,加强施工调度

23、制定本桥的整体施工计划,以月计划为中心,制定出技术、质量、安全、成本、物资、设备、资金、职工思想工作和生活服务等具体工作计划,明确计划实施负责人、完成时间和保障措施。抓住各单位工程的关键工序,控制每个循环作业时间,减少工序搭接时间,提高施工速度;根据工程量和总工期要求,结合实施性施工组织设计,编制月施工计划,并根据月施工计划制定每周施工计划,做到以周保月,以月计划保年度计划;定期对剩余工程量实施工期动态预测,合理调整工期;倒排计划,在工期上关死后门;按阶段性工作目标的要求,合理调配人员、设备及物资材料,确保施工生产的顺利进行;加强现场指挥与协调,定期召开工程分析会,及时调整劳力、设备和器材,以

24、确保施工正常进行。d、采取激励约束机制,积极开展劳动竞赛开展目标管理,搞好经济承包。采取包任务、包投资、包工期、包安全、包工程质量、包环境保护、落实政策,奖惩兑现,提高全体参建职工的主动性、创造性;项目部和工区适时组织开展以“比进度、比质量、比安全、比效益”为主要内容的劳动竞赛活动,迅速掀起施工高潮;坚持每天公布各单位工程施工进度情况,对完成进度计划的施工单位及时兑现奖金;对完不成进度目标的施工单位一律按所欠产值予以处罚,以达到加快施工进度的目的。e、加强进度监控、科学组织施工在确保施工安全和工程质量的前提下,并确保本标的目标工期,对施工全过程进行进度监控管理。项目经理部和各施工队安排专职计划

25、实施跟踪人员,及时反馈工程进展信息,运用网络软件适时分析调整,确保计划的顺利实施,以达到目标明确、事先预控、动态管理、措施有效、履行合同的目的。(a)投资指标监控按本标工程总的投资计划,编制本桥与施工进度相对应的逐月投资安排计划,并比较施工中每月实际完成与计划完成的投资差距,分析差距原因并找出差距所发生的单位、分部和分项工程,采取相应的对策,从宏观控制到微观控制,并绘制投资管理控制曲线。(b)形象进度监控对分项和分部工程编制每旬、每月的施工形象进度计划,在施工中及时掌握实际达到的形象进度,根据实际完成与计划完成工程量的差距,分析差距产生的原因并找出差距所发生的分部和分项工程,并通过工程管理曲线

26、采取相应的补救对策。(c)关键线路监控根据施工组织设计确定的施工进度网络图,明确本桥的关键线路,在施工组织上,狠抓关键工序,并根据工程进展的变化,实施动态管理,适时调整网络图,明确不同阶段的关键工序,采取相应的有效对策。关键线路分层次进行监控,以关键工序保关键点、关键点保关键线路、关键线路保总工期。(d)工程监控措施根据施工实际情况分析工程进展,用定量的办法对比计划与实际完成的差额,根据工程实际进展及时预测项目变化趋势,提供工程决策依据。若根据实际进展得出的下一步进度计划安排不能满足项目目标管理要求,需及时调整下一步计划,对工期固定工、料、机、运、财等各施工因素进行优化,使得工程能始终围绕目标

27、计划的要求进行。制定一套严密的进度管理制度来保障目标计划的落实,实现进度的适时控制。通过项目执行情况的的信息反馈,根据计划模型与实际进展及时分析、对比、评价,及时调整施工组织布置,以避免实际进展与目标计划发生的较大差异。在项目管理中做到周密详细的计划,切实按计划来布置各项工作的实施,定期、认真反馈工程实际情况,利用软件绘制进度计划来指导项目的具体实施。定期进行工期进展的跟踪,根据本期所下达的计划的实际执行情况的反馈,将作业项目的实际进度情况以及实际资源与费用情况输入软件网络中的现行工程,通过计算分析、目标对比等来确定下一周期的计划安排,以及进度修正方案。2、工期应急预案为确保工程进度,施工中将

28、排除各种不利因素,并采取以下工期应急预案:加大自有资金的投入,以确保施工中流动资金的周转;加大工程材料的供应与储备力度,作到施工中材料不短缺,供应及时、材质优良;加大技术工人的投入,尽量不使用农民工和季节工,以确保工程施工的连续性;实行倒排工期,以工序时间确保日循环时间,以日保旬、旬保月,以月保工期,项目施工责任到人,层层分解;并实行三班倒作业制度,以确保本工程项目按期完成;加强与充实工区管理、技术人员,优化施工方案,调整施工人员和人员配置,充分利用现有资源,在保证工程质量和安全生产的前提下,加快工期;进一步协调与建设单位、监理单位、设计单位,以及地方政府、当地群众的关系,减少各种纠纷和干扰,

29、以加快施工进度。第六章 施工方案一、工程特点与施工安排本桥跨越汾河,有两个桥墩需筑岛改河道施工。桥梁结构工程量大,桥梁总长度1393m,总混凝土方量约4.5万立方,桥梁最高处离地面9.5m。桥梁全部采用钻孔桩基础,共647根1.0m和1.25m的钻孔桩,桩身长度42m50m,桩基所处地质为松软土地基,容易出现缩径、断桩、桩孔塌孔等现象,施工质量难控制。桩基工程量大,施工周期短(6个月),红线范围狭窄,临时用地不足,前期施工拆迁、高压线、交通协调等因素影响较大,材料的进场需按批量认真组织,妥善安排。桥梁桩顶设置承台,共43个,桥墩承台厚3.5m,桥台承台厚3m,承台均位于地面以下。承台顶设双线圆

30、端型实体墩台,共43个,墩台为变截面(上小下大),墩身高度在2.57m之间,墩顶设置托盘,托盘高190cm。本桥上部结构设计为:42-32m简支 T梁,T梁预制安装由其他施工单位负责。由于本项目工期紧,根据总体进度计划,钻孔灌注桩基本在冬季施工,混凝土冬季施工措施费用高,难度大。对混凝土的冬季保温将作为本桥施工的重难点进行控制。本桥位于山西省清徐县,跨越汾河,环保要求高,施工过程中做到保护植被、绿化环境、水土保持,弃碴不占或少占农田,减少施工对附近居民的影响,泥浆和施工污水经沉淀过滤池处理后集中清运至指定地点集中堆放。施工对地表水的影响降到最小,在整个施工过程中要有完善的环保、水保措施,确保工

31、程所处环境不受污染和破坏。鉴于以上施工特点,本桥的总体施工方案应本着“桩基优先、有序施工、多点开花、齐头并进”的原则进行安排。桩基分为两个作业面平行施工,根据本工程的地质情况,采用回旋钻机进行桩基础施工。同时,由于施工场地限制,红线宽度只有21m,为避免墩台支架基础的重复开挖换填,桩基施工时泥浆池统一设置在桥位左侧紧靠红线,两个墩共用1个泥浆池,每个泥浆池能保证同时提供两根桩所需要的泥浆。现场配备挖掘机及时将钻渣清除,晒干后由车辆运至指定的堆放区。钢筋笼在钢筋加工场制作成型,用拖车运至现场,25t吊车分节吊安。承台与桩基保持流水作业,本桥拟投入23套承台模板,同时开设23个作业面平行施工。承台

32、基坑采用挖掘机配合人工开挖清理,风镐配空压机凿除桩头,模板由定型大块钢模板组拼成整体,整体安拆,混凝土在拌和站集中拌和,混凝土罐车运至现场,溜槽入模,振捣棒振捣,必要时配以拖泵泵送入模。墩身与承台保持流水作业,本桥拟投入23套墩台模板,同时开设23个作业面平行施工。墩身模板采用定型钢模板,模板按照墩身高度和变截面坡度分节制作,采用25t或16t吊车整体安拆。混凝土在拌和站集中拌和,混凝土罐车运至现场,吊车配吊斗或混凝土输送泵泵送入模,振捣棒分层振捣。混凝土采用土工膜覆盖洒水养护。二、施工测量在对本桥的周围环境及地形勘察之后,针对本桥的施工特点,拟订以下测量施工方案。1、导线复测首先按设计提供的

33、导线点和水准点进行复测:平面控制网的复测按一级导线的精度进行,高程控制网的复测按四等水准进行。复测结束后,将实测值与设计值进行比较,满足测量精度后,将成果汇总并上报监理审批。2、导线加密考虑到现场测量放样的精度及施工的需要,桥梁加密控制网采用三角网。对桥梁的设计方案、施工方法、施工机具及场地布置、桥址地形及周围的环境条件、精度要求等方面进行研究后,在桥址地形图上拟定布网方案,然后现场埋点定测。观测结束后对数据进行整理平差,采用条件平差的方法。结果满足精度要求后整理上报监理。3、桩基及墩台定位测量定位所依据的原始资料为设计提供的曲线元素及坐标,以此推算桩基及墩台的坐标。放样时采用交会法。为了防止

34、发生错误及保证放样精度,采用三个方向交会。在施工过程中,需要反复多次的交会确定桩基及墩台的位置。4、沉降观测根据现场情况布设沉降观测点,沉降观测采用二等几何水准的方法进行。观测点的布设要考虑施工的影响,并定期组织人员进行复测,以保证精度。做好沉降观测记录,以备检查及做竣工资料的依据。5、竣工测量工程完工后,须进行竣工测量。主要内容有:测定各墩、台间的跨度,丈量墩、台各部尺寸,测定支承垫石顶面高程。各墩、台间的跨度可根据墩中心点或工作线的交点测定。墩台顶面高程的测定,可自桥梁一端的水准点开始,逐墩测量,最后闭和与另一端的水准点上。测量时应考虑前、后视距大致相等。三、工程实验1、试验管理(1)材料

35、试验管理把住原材料进场关是保证工程工程质量的关键,原材料试验应按以下程序进行:对施工所用原材料,由监理工程师、物资供应人员、试验人员共同取样,一式两份,一份送项目部试验室进行试验,同时送监理工程师一份。项目部试验室根据送样单位所送材料及取样联系单分别进行验审,合格者接受委托。对所送原材料,按联系委托单的要求项目,依据相关规范操作要求进行试验,出具试验报告。试验工作要有试验监理工程师见证并签字,试验资料方能生效。试验报告由项目部试验室盖章并登记台帐,留存一份归档备查,同时将报告单发送送样单位,作为施工的依据。原材料试验控制程序见下图。进场材料实验室收样砼 室钢筋室化学室砂石室物资部填写试验记录出

36、具试验报告旁站监理签字登记台帐存档发 放材料合格工程部水泥室(2)施工配合比的管理确定配合比应根据工程使用部位及施工图设计要求,原材料材质,经试验确定,通过试验得出配合比后,根据现场情况再作相应调整。配合比的设计程序如下:根据配合比设计的要求,对配合比所使用材料包括外加剂按原材料试验管理办法的相关要求取样送检。在原材料合格的条件下,按照铁道部颁布相关标准规范进行配合比设计。依据送样材料的检测数据,按要求配合比设计的计算,并进行验证,制作相应检验项目试件,填写有关试验记录。依据规定条件进行试件养护,达到规定龄期后,进行各检测项目的试验,验证配合比设计的正确性。在各项检测指标满足设计要求的条件下,

37、出具配合比设计报告单。将试验报告盖章,登记台帐,一份留存归档备查,同时将配合比通知单下发送样单位,作为施工的依据。(3)成品检验程序成品的检验,原则上以施工时制作的标准试件的试验结果为依据,直接检验成品只是一种判断合格与否的补充手段。对于标准试件未达到设计要求的混凝土成品,可采取钻芯取样,无损检测等方法进行成品的现场检测。对检测数据,按相关标准、规程的要求进行计算、统计和分析,并与标准试件检测值进行综合评定。试验检测程序流程图计划任务审批报告样品入库下达任务抽样接受试验任务样品登记制定检测方案报告盖章登记发送报告领取试样检测准备对报告提出异议时试验检测申述处理编写报告归档2、试验的主要项目及内

38、容(1)试验的主要项目:原材料试验:包括水泥、砂、石(碎石、卵石、石料)、外加剂、粉煤灰、钢筋等。配合比试验:混凝土配合比设计,砂浆配合比设计;成品检验:混凝土强度及各项耐久性指标检测。(2)施工试验的内容A、施工试验的内容及检验方法与控制施工试验指在现场进行的用于检测施工工艺、进行质量控制的试验项目,主要有结构混凝土、砂浆强度。施工试验的控制与检测工作应在现场监理工程师的监督下完成,试验结果经双方签字确认。B、原材料试验项目的内容、方法及标准(如下表)原材料试验及标准图名 称试 验 项 目方法及标准水泥细度、标准稠度、凝结时间、安定性、胶砂强度(GB175-1999)硅酸盐水泥、普通硅酸盐水

39、泥、(GB/T 1345-2005)水泥细度检验方法 筛析法、 (GB/T 1346-2001)水泥标准稠度用水量、凝结时间、安定性检验方法、(GB/T 17671-1999)水泥胶砂强度检验方法砂细度模数、含泥量、表观密度、松堆密度、泥块含量、有机质含量(JGJ52-92)普通混凝土用砂质量标准及检验方法 石(碎石、石材)颗粒级配、压碎值、针片状含量、含泥量、泥块含量、表观密度、松堆密度、抗压强度(JGJ53-92)普通混凝土用碎石、卵石质量标准及检验方法 粉煤灰细度、烧失量、需水量比(GB/T1596-2005 ) 用于水泥和混凝土中的粉煤灰外加剂减水率、常压泌水率、含气量、凝结时间差、抗

40、压强度比GB8076-1997混凝土外加剂混凝土施工中控制、检测项目包括拌合时按配合比控制的配料称重允许误差、粗、细骨料的含水量、坍落度、含气量及强度。混凝土施工前,应根据骨料实测的含水量,对试验室发放的配合比进行换算成施工配合比。按监理工程师批复的配合比拌合混凝土,对组成材料应分别按计算重量称量,称量允许偏差为:水泥1%,水1%,骨料2%,拌合料3%。在混凝土浇筑现场,实测混凝土坍落度与目标值的偏差应在20mm范围以内。浇注混凝土时,制作抗压强度标准试件(尺寸150150150mm),达到龄期后,进行试件抗压强度检测。并按规范要求进行检测数据的整理、统计与分析。混凝土抗压强度应为标准试件在温

41、度为203及相对湿度不低于90%的环境中养护56天所测得的抗压强度值(单位 MPa)。砌筑用砂浆的类别和强度等级应要符合设计要求。砂浆强度等级以M表示,为(70.770.770.7)mm试件标准养护28天抗压强度(单位为MPa)。抗压强度的评定以六个试件的平均值计算,整理与分析。(3)试验资料的整理与保管试验资料的整理与保管,必须具有准确性、统一性、时间性。试验资料必须与该工程规定的统一表格,填写方法、要求、内容保持一致。试验资料应该结论明确,评定依据、使用标准、评定方法、分析统计、参数代号准确,计算无误,并有齐全的签字、盖章。属于竣工资料的试验报告单据,必须有监理工程师的签字方能有效,否则不

42、能编入竣工资料中。所有资料的整理,必须按时间顺序进行排列编号,分门别类,按其属性、用途装订归档。试验竣工资料的整理与保管,按工程竣工文件要求进行整理。(4)试验工作中应注意的一些问题为保证工程质量,对原材料必须坚持先试验检测,后进场使用工的原则。做好试验人员的选择与培训工作。试验人员必须有一定的试验经验和工作能力,应建立起试验体系,建立健全各项管理规章制度,达到工作程序化、管理制度化。处理好承包人与监理工程师的关系,严格执行监理试验工作程序的条款规定,一切以数据说话,对监理工程师见证、取样作平行试验,尽力协助,创造条件。对监理工程师提出的疑问,应耐心细致的解释清楚,对监理工程师发现、指出的问题

43、要及时改正。对于具体的试验项目,应明确的试验规程和操作要求,避免由于试验人员变换影响试验结果。对重点工程部位的试验,可适当增加试样数量,以期得到满意的试验结果。(5)混凝土监管方案a、加强原材料抽检。每批水泥、砂、石及掺合料必须经过进场检验,合格后方能投入使用。b、混凝土搅拌站应取样做平行试验,检验其强度。混凝土配合比的构成,在达到设计要求的基础上,还要进一步进行配合比的优化,以期得到更满意的结果。c、混凝土中掺用外加剂按进场的批次抽样检验,其质量及应用技术应符合现行国家标准混凝土外加剂(GB8076)、混凝土外加剂应用技术(GBJ50119)以及有关环境保护的规定,防止出现外加剂与水泥不适应

44、的事故。d、预应力混凝土结构中,严禁使用含氯化物的外加剂。钢筋混凝土结构中,当使用含氯化物的外加剂时,混凝土中氯化物的总含量应符合现行铁路混凝土与砌体工程施工质量验收标准(TB10424)的规定。e、为减少浆体量,泵送混凝土坍落度的选用值应遵照混凝土泵送施工技术规程(JGJ/T10-95)第三章的有关规定执行。f、要求使用转窑水泥,不得使用立窑水泥。g、混凝土的初、终凝时间必须满足工程质量和施工要求,初凝时间应能满足砼的运输、浇筑及间歇的全部时间,一般终凝时间不宜超过24小时。H、混凝土供应的运送时间应满足要求,以不大于40分钟以内为宜。因运送时间过长导致该混凝土不能在初凝前完成浇筑的,该车混凝土应退回处理,不得强行浇筑。混凝土的坍落度必须控制在允许偏差范围,超出偏差范围的应退回。混凝土坍落度的实际值以现场实测值为准。取样及实测方法应
