天坛医院门诊楼施工组织方案.doc

一. 编制依据
1.1 图纸
序号
图纸名称
图纸编号
出图日期
1
首层平面照明灯位布置图

07.05
2
一层、二层平面照明灯位布置图

07.05
3
灯具安装立面，灯具安装大样图

07.05
4
屋顶平面照明灯位布置图

07.05
　1.2工程应用的主要规程、规范
序号
类别
名 称
编 号
1
国际
建筑通用布线国际标准
ISO/IEC-11801
2
国标
建筑电气工程施工质量验收规范
GB50303－2002
3
国标
城市道路照明工程施工及验收规程
CJJ89－2001
4
国标
建设工程项目管理规范　
GB/T50326－2001
5
行标
安全防范系统通用符号
GA/A74-1994
6
行标
建筑工程施工现场供电安全规范
JGJ46-2005
7
地方
建筑安装分项工程施工工艺规程
DBJ01-26-2003
8
地方
建筑安装工程资料管理规程
DBJ01-51-2003
9
行标
安全防范工程程序与要求
GA/T75-1994

1.3工程应用的主要图集
序号
类别
名 称
编 号
1
国家
建筑电气通用图集
92DQ系列
1.4工程应用的主要标准
序号
类别
名 称
编 号
1
国家
建筑工程施工质量验收统一标准
GB50300－2001
2
地方
北京市建筑工程电气概算定额
JGJ146-886　2002
3
国家
电气安装分项工程整理检验、评定标准
GBI303－1988

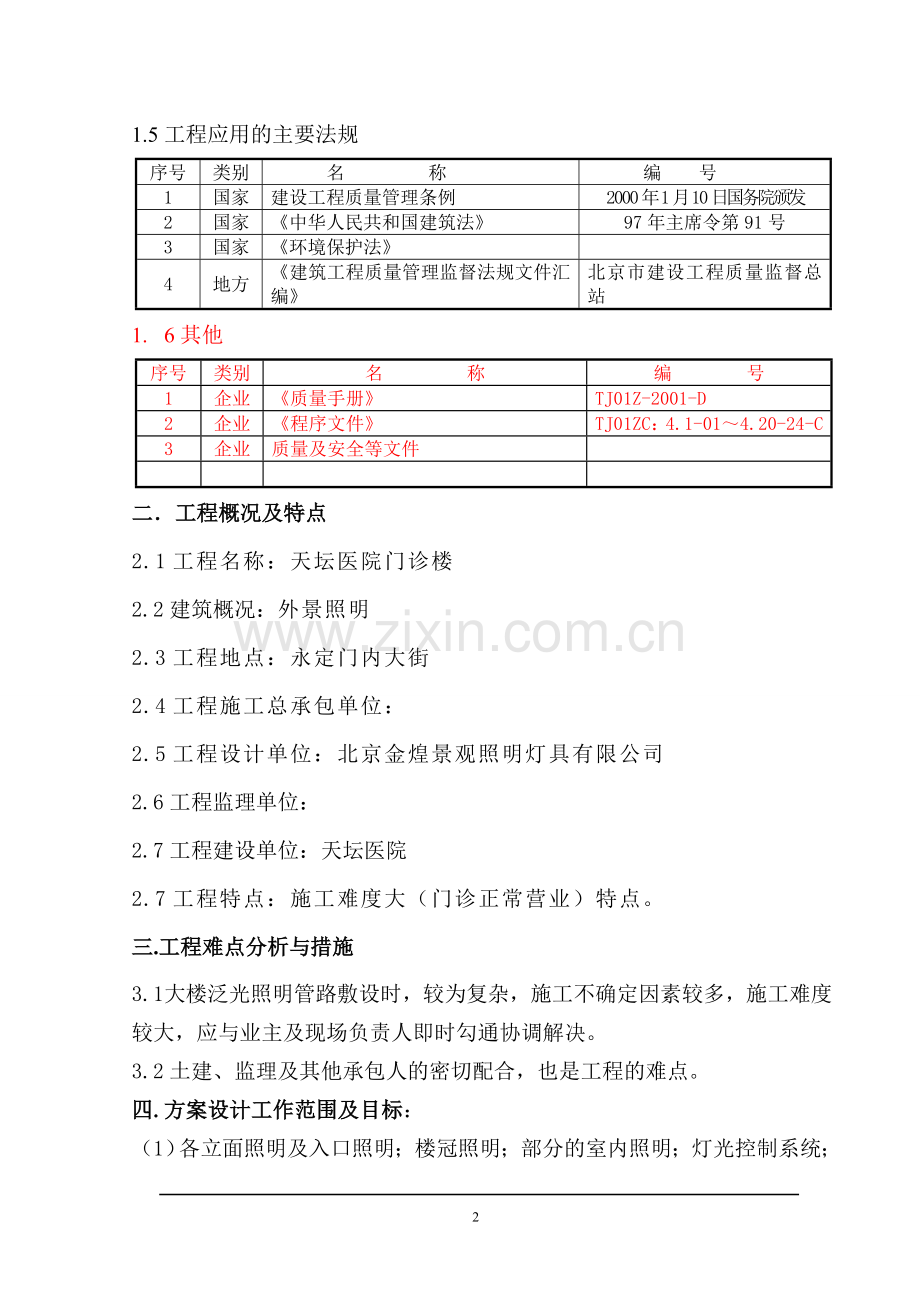

1.5工程应用的主要法规
序号
类别
名 称
编 号
1
国家
建设工程质量管理条例
2000年1月10日国务院颁发
2
国家
《中华人民共和国建筑法》
97年主席令第91号
3
国家
《环境保护法》

4
地方
《建筑工程质量管理监督法规文件汇编》
北京市建设工程质量监督总站
1. 6其他
序号
类别
名 称
编 号
1
企业
《质量手册》
TJ01Z-2001-D
2
企业
《程序文件》
TJ01ZC：4.1-01～4.20-24-C
3
企业
质量及安全等文件

二．工程概况及特点
2.1工程名称：天坛医院门诊楼
2.2建筑概况：外景照明
2.3工程地点：永定门内大街
2.4工程施工总承包单位：
2.5工程设计单位：北京金煌景观照明灯具有限公司
2.6工程监理单位：
2.7工程建设单位：天坛医院
2.7工程特点：施工难度大（门诊正常营业）特点。
三.工程难点分析与措施
3.1 大楼泛光照明管路敷设时，较为复杂，施工不确定因素较多，施工难度较大，应与业主及现场负责人即时勾通协调解决。
3.2土建、监理及其他承包人的密切配合，也是工程的难点。
四.方案设计工作范围及目标：
（1）各立面照明及入口照明；楼冠照明；部分的室内照明；灯光控制系统；保障泛光照明运行和维护的各项工作；
(2)确保工程整体质量达到优质的工程；
五.方案设计工作的主要内容
5.1方案设计工作的指导思想和总体部署
5.1.1施工部署原则
由于本工程2008年－月－日开工，2008年－月－日竣工，为尽可能保证有充裕的时间施工，保质如期完成施工任务，必须充分考虑到各方面的影响因素，从时间、空间的总体布局考虑，合理安排任务，调配人力、资源。
1．要不断的提高管理人员和施工人员的精品意识，加强对工程质量的现场教育和培训，实行样板引路，倡导新发明、新创造。
2．对于施工材料加大资金投入，优选质量好的产品，一经选用没有特殊原因不再更换。
3.合理安排施工工序，组织好季节施工，鉴于工期紧，任务重的客观情况，必须重视季节性施工方案的制订，尽量减少季节施工对工期的影响。
4、抓住工程重点、薄弱环节开展管理工作，针对经常出现的质量通病要及时提出预防措施，并加强落实工作。
5.1.2时间部署
施工过程中，一道工序即将结束时，应及时作好下道工序的准备工作，使工序环节在时间上紧密连接，从而在时间上保障施工的连续性。
5.1.3空间部署——考虑立体交叉施工
由于本工程施工面较散，有室外园林景观，及大楼的泛光照明。错层，其他专业工种且施工复杂，为保证工程按期完成，验收分两类，各专业需及时插入施工。

验收时间表
序号
验收部位
验收时间
资料齐备时间
1
泛光照明
2008年　月　日
2008年　月　日
2
室内照明
2008年　月　日
2008年　月　日

交叉作业项目及时间一览表
序号
交叉作业项目
插入时间
作业条件
1
立面照明
2008年　月

2
室外照明
2008年　月
与铺装单位配合作业

测试及调试
2008年　月　
灯具安装完毕
5.2健康、安全、环保控制及管理
5.2.1图纸会审、设计交底制度
在项目部接到施工图纸后，由技术负责人组织相关施工技术人员认真审图，并将图纸存在问题整理成书面材料，参加由业主组织的设计交底会，会中确定的内容形成第一份施工文件——设计交底记录，确保工程顺利开工。
由项目经理部根据设计交底记录，组织对施工单位的的二次设计、图纸交底。
5.2.2日例会制度
每天下午4点召开由施工单位参加的工程协调会，由生产经理主持，主要落实一天的工作情况，并进行第二天的施工安排，协调解决工作中存在问题 。
5.2.3周例会制度
每周参加由监理组织的监理例会，会中监理首先落实上次例会执行情况，并由各专业监理工程师提出本周工程存在问题；然后由施工单位汇报工程进度情况，提出下一步需业主、监理协调解决的问题；最后由业主对一周来监理和施工单位的工作情况进行点评，并对下一步的工作做指示。
5.2.4月工程质量、安全施工检查制度
每月组织项目部及分包单位有关人员两次安全施工检查，一次工程质量检查，针对存在问题，提出整改措施并落实整改情况。
5.2.5考察制度及工作协调
为确保工程材料质量，在材料供应商的选择上严格按我单位ISO9000质量体系管理要求，做到货比三家，并对主要材料及设备，请业主参加对供应商的考察工作，最后选定各方满意的材料供应商。
（1）设计院联系，进一步了解设计意图及工程要求，根据设计意图，完善我方的施工方案，并协助完善施工图的深化设计。
（2）施工图的审查，协助业主会同设计师、供应商提出合理建议，完善设计内容和设备物资造型。
（3）对施工中出现的情况，除设计师、监理的要求及时处理外，还应积极修正可能出现的设计错误。
（4）根据业主方指令，组织设计方参加机电设备、材料的选材和定货，参加新材料的定样采购。
（5）在施工中与设计单位协商解决施工中发现的问题。
（6）在施工过程中，严格按照经业主及监理工程师批准的施工组织设计施工。在自检、互检、专检的基础上接受监理工程师的验收和检查，不合格处按照监理工程师提出的要求予以整改。
（7）杜绝现场施工人员不服从监理工作的不正常现象发生，使监理工程师的一切指令得到全面的执行。
（8）所有进入现场的成品、半成品、设备、材料均主动向监理工程师提交产品合格证或质保书，各种认证进行报验。
（9）按部位或分项工序检验施工质量，严格执行“按方案施工，按工序检验”的准则，上道工序不合格，下道工序不施工，对可能出现的工作意见不一致的情况，遵循磋商统一的原则，使监理工程师能顺利开展工作。
5.2.6工艺部署——考虑分部流程
按照先地下，后地上；先结构，后安装；先土建，后专业的总施工顺序原则进行部署。
施工工艺总流程：
室外照明：土方开挖→ 基础夯实 → PE塑料管敷设 →电缆穿管敷设 →灯具基础制作 → 回填土 →路灯灯具安装→ 控制箱安装→ 通电调试→ 清理收尾 → 竣工报验
大楼泛光照明：镀锌钢管敷设 →电缆穿管敷设 →灯具基础制作 →灯具安装→ 控制箱安装→ 通电调试→ 清理收尾 → 竣工报验
5.2.7其他部署
在施工工期安排上充分考虑上班、法定节假日期间的特殊要求，适当缩短单位工作时间。4质量保证体系
严格贯彻执行ISO9002质量标准，使施工过程中每道工序质量均处于受控状态。质量保证体系图见下页。
5.3质量管理体系和质量管理程序
5.3.1.1项目经理、工长、质检员、安全员、机械员等管理人员,均为取得相应的专业技术职称或受过专业技术培训,具有较为丰富的同类型工程的施工及管理经验者，并持证上岗。
5.3.1.2工程专业技术人员, 均具备相应的技术职称，并按照有关规定要求进行相关知识的培训。
新工人、变换工种人员和特种工种作业人员,上岗前必须对其进行岗前培训,考核合格后方能上岗
质量保证体系
组

织

保

证

质量领导小组成员:项目经理,总工程师,技术员,工长,质检员,
安质部
进行日常质量管理,负责组织协调监督、检查和综合各部门各级质量活动并进行质量反馈。
技术部
进行图纸会审，负责编制施工方案，进行技术交底，编制施工计划，负责组织隐检、预检和验收。
测量组
配合搞好工程控制测量和复测，保证施工测量精度。

物资部
提供合格材料及构件并提供质量证明，搞好材料的限额发放管理。
机械部
实行以管好、用好、维修好机械设备为中心的质量责任制，做好设备检查鉴定，填好运行记录。
财务部
依据质量状况，进行资金发放，有权扣发不合格工程的有关资金。
工程部
负责劳力组织安排，落实技术交底的实施，生产进度计划完成，现场文明施工管理。
制

度

保

证
开展QC小组管理活动
技术组定期开展有针对性的质量教育活动并组织考核
每月底组织一次工程质量检查评比
分阶段进行会诊和质量评定分析会
施

工

保

证
工程质量检验
工程质量评定

达到目的
工序质检
质量检查
材料构件设备核验
工序质量检验
分项工程质量检验
单位工程质量检验

5.3.1.3严格实行质量责任制，每项工作均由专人负责。
5.3.2质量管理制度
5.3.2.1技术交底制度
分项工程开工前，主管工程师根据施工组织设计及施工方案编制技术
交底，对特殊过程必须编写作业指导书，对关键工序必须编写施工方案，分项工程施工前必须向作业人员进行技术交底，讲清该分项工程的设计要求、技术标准，施工方法和注意事项等。
5.3.2.2工序交接检制度
工序交接检即：①工种之间交接检。②与土建间交接检。③成品保护交接检。坚持做到：“五不施工”即：未进行技术交底不施工；图纸及技术要求不清楚不施工；施工测量桩未经复核不施工；材料无合格证或试验的不合格者不施工；上道工序不经检查不施工。“三不交接”即：无自检记录不交接；未经专业技术人员验收合格不交接；施工记录不全不交接。
5.3.2.3隐蔽工程签证检查制度
凡属隐蔽工程项目，首先由班组、项目部逐级进行自检，自检合格后会同监理工程师一起复核，检查结果填入隐检表，由双方签字。隐蔽工程不经签证，不能进行隐蔽。
5.3.2.4施工测量复核制度
施工测量必须经验线员复核后报监理工程师审核，确保测量准确，控制到位。
5.3.2.5施工过程的质量三检制
施工过程的质量检查实行三检制，即：班组自检、互检、工序交接检。工长负责组织质量评定，项目部质检员负责质量等级的核定，确保分项工程质量一次验收合格。
5.3.2.6严格执行材料半成品、成品采购及验收制度
原材料采购需制定合理的采购计划，根据施工合同规定的质量、标准及技术规范的要求，精心选择合格分供方，同时严格执行质量检查和验收制度.
5.3.2.7仪器设备的标定制度
项目经理部设专职计量员，各种仪器、仪表按照《检验和试验设备控制程序》进行定期标定，专人负责管理。
5.3.2.8质量奖惩制度
项目经理部制订质量奖罚制度，从总价中提出相应的费用建立项目质量保证基金，实行内部优质优价制度，充分发挥经济杠杆的调节作用。
5.3.2.9坚持持证上岗制度
焊工、电工、司机、材料员、预算员、资料员、质检员、安全员、工长等均要经考核，必须持证上岗。
5.3.3技术保证措施
5.3.3.1技术资料管理：
执行施工技术资料管理的岗位责任制，实行项目总工程师技术资料总负责制，并做到分级把关。设专职资料员负责技术资料的收集、整理、归档等日常管理工作，及时检查、督促有关人员做好原始资料的积累，使施工技术资料在时间、内容、数量三交圈。
5.3.3.2加强对劳务分包队伍的管理及质量控制
本工程项目，我单位将履行总包管理职责，确保实现合同规定的质量目标，为此我们将做好以下工作：
(1)选择的施工人员时必须有健康的身体、质量保证.安全第一意识，并纳入项目经理部统一领导，服从业主、监理、的管理。
(2)为保证实现配合土建单位的质量目标，所选用施工人员与我方长期合作，并长期参与北京市重大工程建设的人员。
(4)坚持每天施工现场生产调度会制度，及时解决、协调与各专业之间存在的问题。
5.4方案设计进度控制
5.4.1工期目标
工程开工日期：2008年 月 日
竣工日期：2008年 月 日
总工期目标：共31日历天
5.4.2施工阶段进度计划表
室外施工阶段进度计划表（根据总包的施工进度计划安排）
序号
阶段目标
起止日期
施工天数(天)
验收时间
1
室外土层开挖及灯具基础制作

5

2
镀锌钢管敷设

15

3
电缆敷设
\
2

4
室外回填

1

5
电缆钢管内敷设

5

6
灯具安装

8

7
控制箱安装

1

8
通电试运行

1

9
验收

1

立面照明施工阶段进度计划表
序号
阶段目标
起止日期
施工天数(天)
验收时间
2
镀锌钢管敷设

4
电缆穿钢管敷设

灯具安装

5
控制箱安装

6
通电试运行

7
验收

5.4.3主要项目工程量
A. 敷设管线——850m
B. 做埋地灯渗水处理——15m3
C. 预制砼灯座基础——12m3
D. 敷设电缆、电线——YJV－3ｘ4　1525m
E. 支架制作、安装——250KG
I.　灯具安装——276套.2组LOGO
5.4.4主要劳动力与设备计划
室外照明主要劳动力表
序号
工种
人数
序号
工种
人数
1
电工
2
3
混凝土工
1
2
壮工
15

立面照明主要劳动力表
序号
工种
人数
序号
工种
人数
1
电焊工
1
3
壮工
6
2
电工
6

附表三：主要施工设备表
序号
名 称
规格 型号
单位
数量
备注
1
交流弧焊机
BX3-300-1
台
1

2
三级配电箱

台
3

附表四：主要施工工具表
序号
工具名称
规格 型号
单位
数量
备 注
1
角磨砂轮机
DG-10B 上海
台
1

2
电锤
喜利得 TE-15
台
2

3
云石机
4100NB
台
1

7
手提电钻
f6-10
台
2

8
砂轮切割机
JB-400
台
1

附表五：测试仪器用量表
序 号
名 称
规格、型号
单 位
数 量
1
万用表

个
1
2
兆欧表
1000V
个
1
3
兆欧表
500V
个
1
4
接地摇表

个
1
5.5工程投资控制
5.5.1技术措施：
我们施工管理的宗旨是为业主着想，对业主负责。节约成本，提高工程质量，降低工程造价是双方共同的目标。在施工过程中，我们将采取以下技术措施，达到降低工程造价的目的。
（1）合理组织土方开挖、回填，减少土方倒运。
（2）混凝土中添加粉煤灰、减水剂，节约水泥用量，降低工程造价。
（3）利用我单位自有的机械设备，以及各种周转料，在施工时，可以做到减少外购、外租，大大降低施工成本。
5.5.2管理措施
（1）推行全面质量管理、提高施工管理水平，合理组织，减少窝工、抢工现象，有效利用现有施工场地，减少二次搬运。
（2）合理组织相关专业施工，与现场其他专业密切配合，减少返工修补损失。指定专人负责施工用水、用电管理，消灭长流水、长明灯。
（3）严格材料管理制度，坚持按计划进料，做到不积压、减少退料，并严格限额领料，严格领退料手续，作好材料保管工作。
（4）施工现场设集中垃圾站，及时集中分拣、回收、利用、清运。
（5）施工人员操作做到工完料净场地清。
5.5.3成品保护措施
5.5.4工地成立由项目经理、安全员、保安班组成的成品、半成品防护领导小组，制定并定期或不定期检查落实成品、半成品保护措施。
5.5.5项目经理亲自过问指导防护工作，根据施工进度落实各阶段的成品半成品防护措施。
5.5.6成品、半成品保护要点：
5.5.7回填土工程保护：
（1）电缆敷设完毕后，回填时，严禁损坏已做好的管线、管道。
（2）已完成的填土应将表面压实，并做成一定坡度便于排水。
5.5.8管线成品保护：
（1）专业工程的各种管线，禁止磕碰与踩踏。
（3）注意工种配合，保护好各类成品。
5.5.9灯具成品保护：
（1）灯具施工完毕后，应加盖防护设施，并设立醒目标志，防止人为破坏。
（2）各道工序完毕后方能去掉包装，在竣工验收前全部彻底清理一遍，使其干净、整洁。
5.5.10与业主、土建、监理及其他承包人的配合措施
（1）坚决服从业主、土建、监理提出的合理建议。
（2）施工过程中所遇问题及时与业主、土建、监理沟通，并办理变更洽商。
（3）在泛光照明施工中应与土建紧密配合，相互通气，在施工前指定安装位置，避免丢项拉项。
（4）室内吊顶内敷设管线时，提供管线走向，要求装饰施工单位给予配合。
（5）与装修施工队伍的配合：做好成品保护工作，协调安排施工工作面，共同保证本工程的总体质量目标。
5.5.11雨雪天施工
（1）雨雪天施工前认真组织人员分析雨雪天施工生产计划，根据雨雪天施工项目编制相应措施。做好施工人员的雨雪天施工培训工作。
（2）雨雪天所需材料、设备和其他用品由材料部门提前准备。
（3）雨雪天前对现场配电箱、闸箱等仔细检查，确保用电安全。
（4）加强天气预报工作，防止雨雪突然袭击，合理安排每日的工作。
（5）成立防汛领导小组，制定防汛计划和紧急预防措施。
（6）项目部夜间均设专职值班人员，同时设置天气预报监测员，负责收听、收视并发布天气情况。
（7）电动机具使用应采取双保险措施，安装漏电保护装置和操作人员施工防触电劳动保护用具。
5.5.12季节性施工保证措施
（1）做好他季施工的安排，掌握“三清”、“三跟踪”“一清、二查、三落实”的具体内容，向班组作书面有针对性的春季安全技术措施交底。
（2）按照施工进度的月份，检测设备的电器性能，要求落实春季施工的临时设施和技术措施。
（3）根据北方干燥，冬季多风、多雨雪的特点，落实好防火措施。由专人负责，定期检查工地各项临时设施以及脚手架、机电设备、临时用电线路等，发现倾斜、变形、下沉、漏雨、漏电等现象，应及时修理、加固；有严重危险，应立即排除。机电设备的电器开关要有防雨、防潮设施。
（4）施工现场的道路，露天使用的机械设备，脚手架基础等，应有良好排水措施并必须加强维护。
5.6现场服务的程序和手段
5.6.1技术准备
（1）由项目部技术部门组织技术人员、工长、预算等部门进行审图，收集整理所要解决的问题，与业主设计确定交底时间，在设计交底时办理一次性洽商。根据图纸要求与一周内配齐所要用的图纸、规范、规程及图集。经常用的发至工长，不常用的由技术部门保存，其他部门借阅，由技术员建立借阅台帐，并做好有效版本标识。
（2）专项施工方案编制计划表
序号
方案名称
编制部门
完成时间
1
电缆直埋方案
技术室
2008.1.10
2
镀锌钢管敷设
技术室
2008.1.10
3
电缆管内敷设
技术室
2008.1.10
4
控制箱安装
技术室
2008.1.10
5
灯具安装
技术室
2008.1.10
6
调试方案
技术室
2008.1.10
5.6.2生产准备
5.6.3现场临电
现场用电由总包方提供100A三相电源。
5.6.4.安全用电技术措施：
（一）技术保障措施：
1、作好现场勘测，了解施工用电来源及容量。
2、施工现场设置采用均按三级配电，二级保护。实行一机一闸，线缆敷设严禁拖地敷设，配电箱、开关箱内电器元件完好无损，灵敏可靠，保护元件参数与设备容量相匹配，箱体设防雨、防风、防砸措施，配电箱门应上锁。配电箱、开关箱周围应有足够1.5米工作的空间和通道，在此范围内严禁堆放任何杂物。
3、现场较大面积照明采用高光效、长寿命的金卤灯。楼内照明均采用36V低压照明，保证人身安全。
4、高低压线路下方不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。
5、采用TN-S接零保护系统。电气设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。保护零线的截面不应小于工作零线的截面。
6、与电气设备连接的保护零线应为黄绿双色线，且截面不应小于2.5MM的绝缘多股铜线。
8、电焊机一次侧电源线长度应不大于5米，进线处必须设置防护罩。二次线应采用像套铜芯多股软电缆。长度不大于30米。
9、手持式电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前应先进行空载实验，运转正常方可使用。
（二）管理保障措施：
1、 由电气工程技术人员编制临时用电施工组织设计。由主管部门批准实施。
2、 安装、拆除、维修临时用电工程，必须由电工完成。
3、 使用设备前必须按规定穿戴和配备好相应的劳动防护用品。搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
4、 三类电工应做到持证上岗，每天对施工现场安全用电情况巡视检查，发现问题随时处理，及时汇报。并有权制止非电工进行操作。严禁带电作业。
5.6.5安全用电防火措施：
（1）施工现场严禁使用电炉取暖，施工中须使用时应开具动火证，并远离易燃易爆物品，以免发生危险。
（2）使用电焊作业时，应远离易燃易爆物品，以免发生危险。
（3）三类现场临时用电使用的电缆电线应符合国家规范要求，具有合格证，并不得有破损及短路、短路现象。
（4）民工住宿处严禁私自拉线，并使用电炉、电氇子等易引起火灾的电器。
（5）在灯泡、插座等散热器件附近严禁有易燃易爆物品。
（6）手持式电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，以防线头拉弧引起火灾。
（7）对主要用电量较大的电缆进行定期温度测试，避免因用电负荷较大引起电缆发热，造成火灾事故。
5.6.6临时用水
5.6.7电气工程
（1）工艺流程图
管路敷设
镀锌钢管敷设
管内穿电线
灯具安装

电缆敷设
设备安装
调试
（2）关键工序
室外管路敷设时，地下管线较为复杂，施工不确定因素较多，施工难度较大，因此施工前应与业主及现场负责人确认地下管线位置，并绘制地下管线图。
（3）质量控制点及控制措施
分项工程
质量控制点
质量控制措施
施工准备
材料计划
材料送审
施工方案
报量准确、过场准时及时，有针对性、严密性
管路敷设
管路直埋时，焊口应严密，作好防腐
弯曲半径不小于外径6倍，符合设计标准
线槽安装
垂直水平与水管、风管间距正确支架排列正确
绘制综合图解决，与各专业协调解决
电缆敷设
电缆平直、固定牢固、电缆弯曲半径满足规范要求、电缆排列整齐、美观
根据电缆排布图进行协调电缆按次序敷设
灯具安装
灯具固定牢固性位置标高正确
确认照明器具的安装方法，认真阅读安装说明并保存以备查用
设备安装
安装方法、位置标高正确
制定专项施工方案
调试
绝缘遥测全面检查设备是否可靠
制定专项调试方案
（4）施工范围
PE管室外直埋暗敷设，室内吊顶上明敷设JDG钢管；接线盒固定安装；管内穿线；电缆敷设；灯具安装；灯具调度；
室外部分配线采用YJV-3×4穿PE25钢管暗敷设；YJV22-3×4穿PE25钢管暗敷设；
立面照明部分配线采用YJV-3×4穿JDG25钢管敷设；

（5）钢管敷设：
a．材料要求：
镀锌钢管的壁厚应大于2.6MM且壁厚均匀，焊缝均匀、无裂缝、砂眼、棱刺和凹扁现象。钢管外表完整无落、剥落现象，所有镀锌钢管应有产品合格证，并有供应商加盖的红章。护口要完整无损。接线盒厚度大于1.2MM，耳朵处厚度应大于2.5MM。
b．室外、室内管路敷设与连接：
1）室外管子的连接均采用套管连接，管路过长的应加装接线盒，在管进盒、箱应排列整齐，并与管径相吻合。管入盒要求一管一孔，开孔时不得开长孔，铁制盒、箱、桥架严禁用电焊、气焊开孔。如果用定型盒、箱，其敲落孔大而管径小时，用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。管口入盒、箱暗配管可用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管口露出盒、箱应小于5 mm，露出锁紧螺母的丝扣为2∽4扣，两根以上管入盒、箱要长短一致，间距均匀，排列整齐。管路安装时应根据设计要求测出盒箱与出线口的准确位子，并考虑水暖专业坡度等要求，避开水管及风机盘管、风口位置。吊顶内管路敷设依据吊顶高度配管，其固定点应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150MM。中间管卡最大距离为25管为2M。室外套管连接的管路采用跨接地线，两端采用接地卡，接地线采用10平方的铜纺织带。
1）室内管路敷设应在吊顶内明敷设，支架固定，采用30X3角钢加工成安装支架，用包箍固定在网架上，间隔1米，管子用欧姆卡固定在安装支架上。支架必须刷防腐。吊顶内卡接的钢管地线应采用卡接连接方式，卡接地线采用黄绿双色线，线径不小于管内最大线径。地线连接时应捋直，不能煨成圈。
钢管超过下列长度，应加接线盒，其便于穿线，无弯时30 m，有弯时20 m，有二个弯时15 m，有三个弯时8 m。在竖井内及消防钢管明敷设的地段，钢管表面涂刷3道防火漆。
在施工过程中特别注意板上接线盒应设在维修方便位置上，屋面电机回路的管路需要加接线盒，也要设在顶板下维修方便位置上。
C．暗配管敷设工艺流程：
暗管敷设 →预制加工、切管 → 测定盒箱位置 →稳住盒箱 →管路连接、管箍丝扣连接、焊接套管连接、管进盒箱 → 暗管敷设方式：随墙配管、大模板现浇混凝土墙配管、现浇混凝土楼板配管 → 地线连接、跨接地线、防腐处理。
d．安装要求：
敷设与多尘和潮湿场所的钢钢管，管口连接处均应做密封处理，暗配管管路宜沿最近的路线敷设，应减少弯曲。室外直埋入土层的镀锌钢管离表面的净距不应小于800 mm，管口应高出灯具基础面不小于50 mm，在穿过马路时应加保护管。水平或垂直敷设明配管允许偏差值:管路在2 m以内时偏差为3 mm，全长不应超过管子内径的1/2；明敷设管子应顺直，镀锌钢管入土必须刷沥清才能埋设。
金属钢管埋入，刷沥清包缠玻璃丝布后，再刷沥清油或采用水泥砂浆全面保护。
明露管口向上的钢管，管口应加工弯头保护。
e．质量标准：
连接紧密，管口光滑，护口齐全，排列整齐，管子弯曲处无明先折皱，油漆防腐完整，暗配管保护层大于15 mm。
管子入盒、箱内露出的长度应小于5 mm，用锁紧螺母固定的管口露出螺纹为2∽4扣。
f．成品保护：
（a）其它专业在施工中，注意不得碰坏电气配管，严禁私自改动电线管路及电气设备，如有损坏应及时修复。
（b）暗配管路堵塞配管后应及时扫管检查，发现堵管及时修复处理，配管后应及时加管堵把管口堵严实。保护好各工种已完成成品，并互相监督。
（6）管内穿线，电缆：
a．材料要求：
绝缘电缆的规格、型号必须符合设计要求并有产品合格证及两部认可证及3C认证。相线、零线及保护地线的颜色应加以区分，用黄绿双色的导线做保护地线，淡兰色为工作零线。
b．工艺流程：
选择导线 → 穿带线 → 扫管 → 放线及断线 → 导线与带线的绑扎 → 带护口→导线接头 → 接头包扎 → 线路检查绝缘遥测。
c．穿线：
穿线之前应先把带线穿入，目的是检查管路是否通畅，管路的走向及盒箱的位置是否符合设计及施工图的要求。导线根数较少时可将导线前端的绝缘层削去，然后将导线芯直接插入带线的盘圈内并折四压实，绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位。导线根数较多时或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑扎线缠绕，绑扎牢固，使绑扎接头处形成一个平滑的锥形过渡部位，便于穿线。接头处采用铜导线焊接，焊接完后将焊接处的焊剂及其他污物擦净。然后分别缠橡胶绝缘带及黑胶布包扎。
d．质量标准：
导线和规格、型号必须符合设计要求和国家标准的规定。照明线路的绝缘电阻值应不小于0.5 MΩ。接地（接零）线截面选用正确，连接牢固，严密包扎，绝缘良好，不伤线芯，导线在管内无接头。不同回路、不同电压和交流与直流的导线不得穿入同一管内。导线做电气连接时，必须削掉绝缘再连接，而后加焊。导线接头不能增加电阻值，不得降低绝缘强度。
5.6.8电缆敷设
电缆型号、电压、规格应符合设计要求，电缆外观应无损伤，绝缘良好，应使用1000V摇表现场摇测，应符合规范要求，电缆全部采用2、3、4芯，接线采用TN-S系统方式接线，电缆的最小弯曲半径应符合下列要求：
聚氯乙烯绝缘电力电缆 10D，控制电缆 10D。
电缆敷设在桥架内应整齐，接头应相互错开，不宜交叉。标志牌的装设应符合下列要求：
电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内电缆上应装设标志牌。
5.6.9灯具安装：
（１）材料要求；
本工程采用的灯具主要有：投光灯、地埋灯、荧光灯、草坪灯、筒灯等。所有灯具的型号、规格必须符合设计要求和国家标准的规定，灯内配线严禁外露，多股软线端头应有接线端子、并涮锡。灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂的现象，所有灯具应有产品合格证及3C认证。光源采用PHILIPS。低于2.4米的灯具应有接地端子，安装时应加地线。
（２）灯具安装：本工程主要灯具为照射楼面外墙墙面的投光灯，照射楼体立面的大功率投光灯，地埋灯、门厅下照筒灯。
1）投光灯安装：
投光灯具安装时应根据现场位置设置灯具支架，立杆以保证安装的牢固。灯具支架、灯杆应作好接地。在露天敷设时，接头处应注意防水处理。
2）埋地灯安装
埋地灯安装时应在接头处做好防水处理，并用防水材料封口。施工时应与装修单位密切配合，保证地面（墙面）石材开口准确
3）筒灯安装：本工程筒灯安装方式为嵌入式安装，主要设置在室内吊顶内，采用圆形筒灯；安装注意预留孔的大小、尺寸一定要准确，间距平均，距离一致。所有灯具安装一定要与土建专业密切配合。　
4）灯杆安装：
庭园灯杆采用国标无逢钢管，壁厚5~6MM，法兰厚度14~18MM钢板制成与灯杆焊接为一体。施工时应选用相应的水泥基础制作。
6）灯具的接地保护：
按规范要求，凡低于2.4米的灯具穿线管内均应加地线，线径大小等同于管内最大线径。灯具蛇皮管地线在盒内有地线的地方从盒内地线引出，无地线时蛇皮管地线由盒引出。低于2.4米的灯具金属外壳上应有接地螺丝，且镀锌弹平垫齐备。
5.6.12系统测试、调试：
管路、灯具、设备安装完毕后，要对系统进行测试及调试，具体如下：
1）电缆的绝缘摇测：电缆敷设完毕后，在做电缆接头之前，应选用1000V摇表对电缆进行分段的绝缘摇测。绝缘电阻不小于1MΩ。满足要求后方可涮锡包头，并分回路再次摇测。
2）电线的绝缘摇测：电线敷设完毕后，在做电线接头之前，应选用500V摇表对电缆进行分段的绝缘摇测。绝缘电阻不小于0.5MΩ。满足要求后方可涮锡包头，并分回路再次摇测。
3）通电试运行：
在对电缆、线的绝缘摇测后，要进行24小时通电试运行试验，在试验期间分四次进行检测，分别检测配电箱的总电源的参数，并填写相应资料。运行时如果发现超负荷及三相不平衡现象时，应及时与监理、设计联系，分析原因，及时解决。
4）智能控制调试：
由专业厂家配合调试。满足以下功能：
（1）所有灯具均采用开关的控制方式，选用形状小巧的开关模块。通过整体灯光的控制，不同灯光的组合来实现平日、一般节日、和重大节日的灯光变化。
（2）配置可编程控制面板放置在物业，可手动调节任意场景。
（3）所控照明由一个统一的控制。
（4）所控照明可由工作人员自行调节。
（5）全分布式智能照明控制系统，系统设备相对独立。
（6）所有灯具都接受灯光控制系统在时间上的智能化管理，系统中设有天文时钟可设置一年的不同时期不同的开启时间。
5.6.13系统使用维护及保修服务措施：
（1）定期组织电工对相关灯具进行检修更换，及时处理短路、断路故障。
（2）定期对控制箱进行灰尘清扫及开关螺丝的紧固。
（3）设备使用中发现异常式应及时与我单位联系。
（4）保修期为2　年（不含光源）。
（5）保修期内接到通知后24小时内达到现场，并与业主方商定维修时间。
(4)严格实行质量责任制，每项工作均由专人负责。
六.项目组织机构、岗位职责、人员的派遣计划施工方案
6.1.1本项目管理组织机构图见下页。
　　　　　　　　　项目经理部组织机构图
项目经理
周长存

综 合 办 公 室

生产副经理
林洪
项目总工程师
梁金龙
周长存

物 资 室
机 械 组
施 工 室
安 质 室
技 术 室
预 算 室
保 安 班
