成教施工组织设计.doc

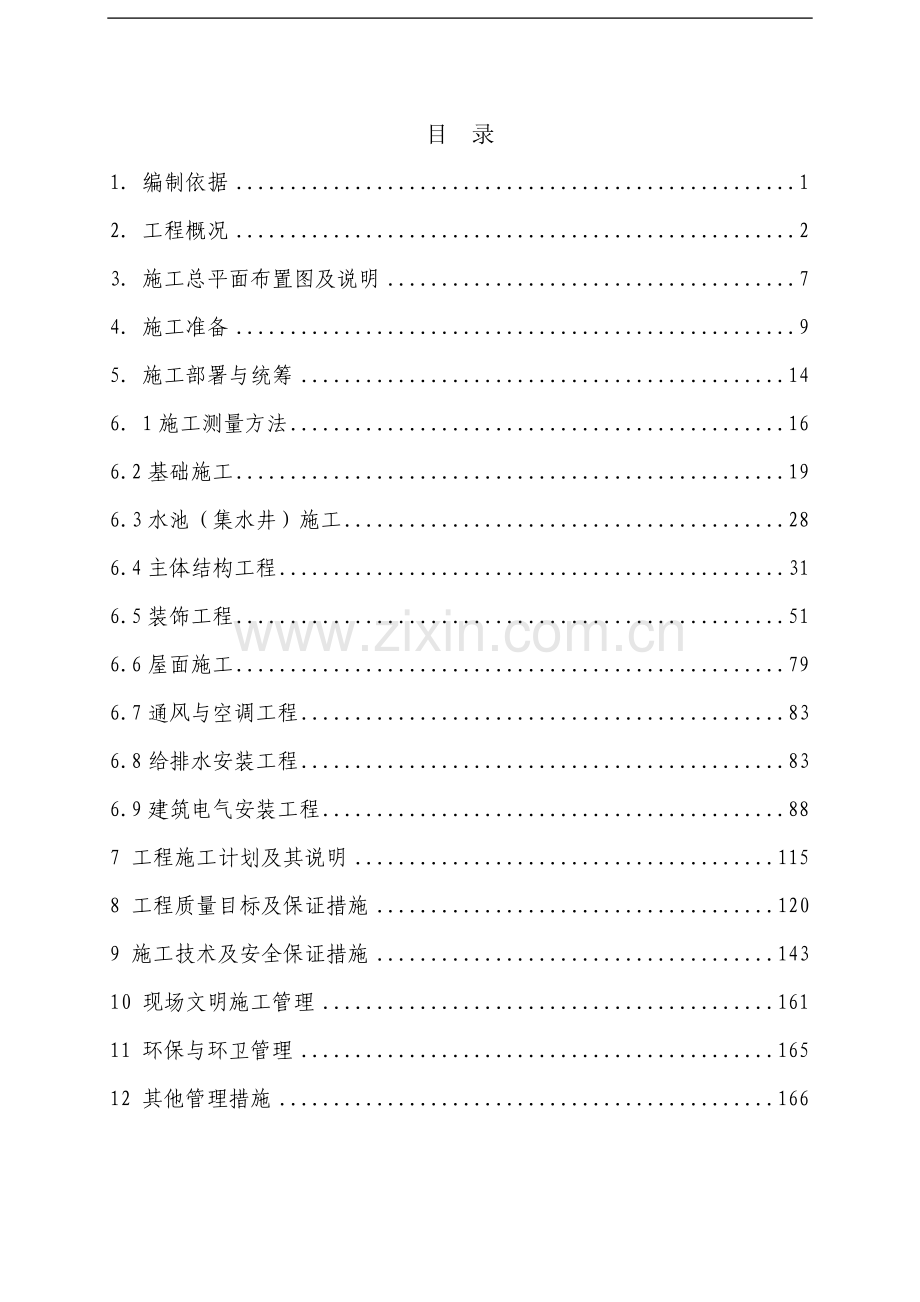

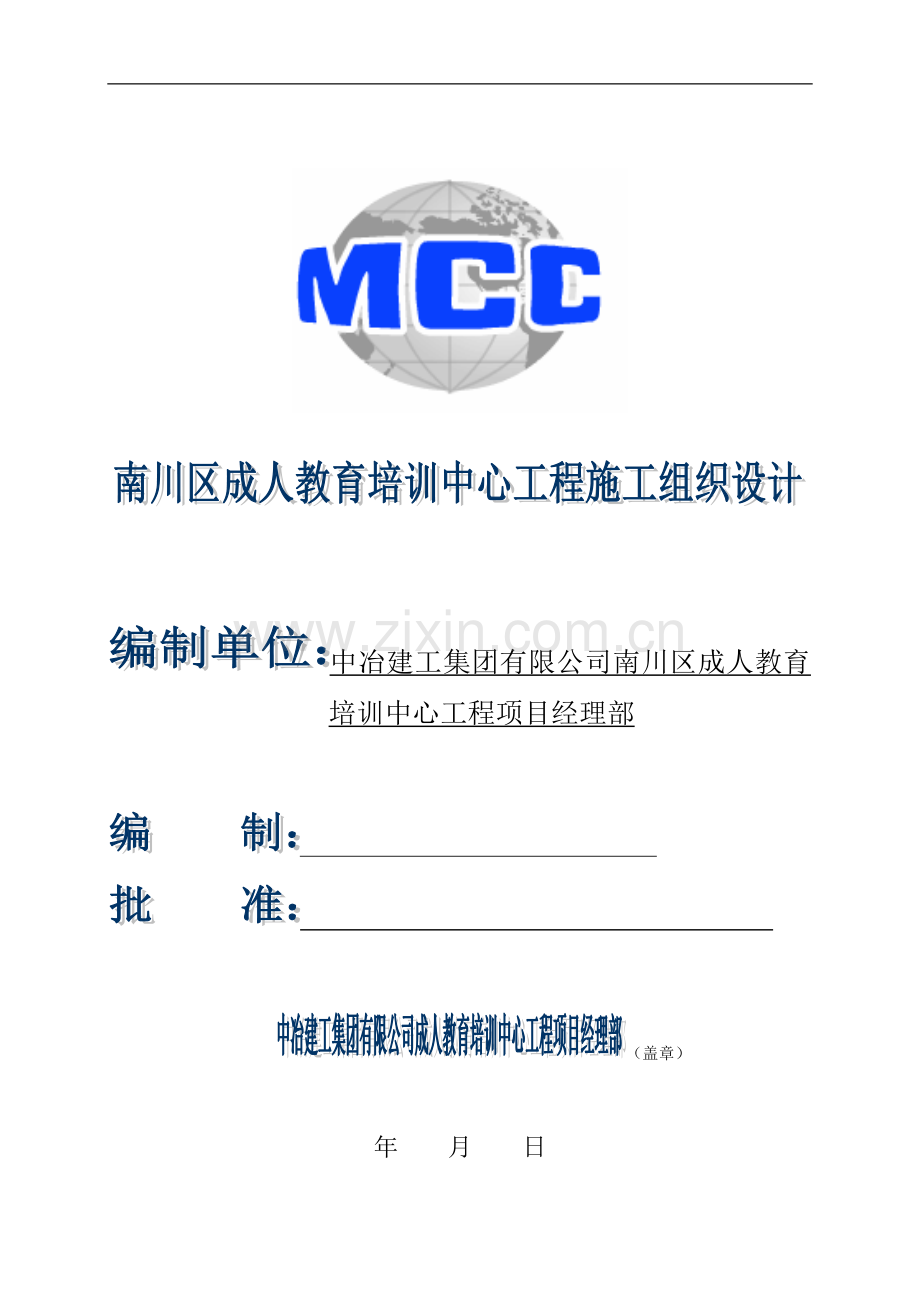

中冶建工集团有限公司南川区成人教育培训中心工程项目经理部 （盖章）年 月 日目 录1.编制依据12.工程概况23.施工总平面布置图及说明74.施工准备95.施工部署与统筹146. 1施工测量方法166.2基础施工196.3水池（集水井）施工286.4主体结构工程316.5装饰工程516.6屋面施工796.7通风与空调工程836.8给排水安装工程836.9建筑电气安装工程887 工程施工计划及其说明1158 工程质量目标及保证措施1209 施工技术及安全保证措施14310 现场文明施工管理16111 环保与环卫管理16512 其他管理措施1661. 编制依据1.1编制依据1.1.1重庆市南川区成人教培训中心工程招标文书；1.1.2重庆市南川区成人教培训中心工程设计图纸；1.1.3重庆市南川区成人教培训中心工程施工合同；1.1.4现场踏勘的实际情况；1.1.5南川区成人教育培训中心地质勘查报告；1.2 国家和重庆市现行有效的法律法规、标准、规程、规范、现行的标准图集和通用图集及相关规定： 中华人民共和国建筑法；中华人民共和国安全生产法；建设工程质量管理条例；中华人民共和国工程建设标准强制性条文；建设项目环境保护管理条例；重庆市建筑管理条例；工程测量规范（GB50026-93）； 框架轻质填充墙构造图集（西南G701）； 砼结构施工图平面整体表示方法制图规则和构造详图（03G101-1）； 建筑工程施工质量验收统一标准（GB50300-2001）；建筑地基基础工程施工质量验收规范（GB50202-2002）；砌体工程施工质量验收规范（GB50203-2002）；砼结构工程施工质量验收规范（GB50204-2002）；建筑地面工程施工质量验收规范（GB50209-2002）；建设工程文件归档整理规范（GB/T50328-2002）；钢筋焊接及验收规范（JGJ18-2003）；建筑机械使用安全技术规程（JGJ33-2001）； 施工现场临时用电安全技术规范（JGJ46-2005）；建筑施工安全检查标准（JGJ59-99）；建设工程施工现场管理规定；建筑施工高处作业安全技术规范（JGJ80-91）；建筑装饰装修工程质量验收规范(GB502102001)。2. 工程概况南川区成人教育培训中心建设用地位于重庆市南川区，其规划用地呈不规则形状，地块南北长约197m，东西长约174.5m，西临渝南大道，北接南大街延伸路，东靠城市8m次干道，南接相邻地块。工程规划用地面积27010m2，建设用地面积22056m2，总建筑面积17753.31m2。本工程主要包括3栋建筑单体（办公楼、教学楼、宿舍楼）和2栋门卫房，1栋市政配套公共厕所；办公楼为地上5层的多层公共建筑，耐火等级为二级；教学楼为地上3层的多层公共建筑，耐火等级为二级；宿舍楼为地上6层、地下1层的多层公共建筑，耐火等级为二级。2.1工程特点基础本工程包括的办公楼基础采用人工挖孔桩基础，挖孔桩桩径0.91.35m，共有68根，基础持力层为中风化泥岩，桩基嵌入中风化泥岩深度为0.651.1m，嵌岩段岩石天然单轴抗压强度标准值为6.6mpa；宿舍楼基础采用独立柱基和条形基础，共有60个，基础持力层为中风化岩层，基础嵌岩保证设计基础深度的前提下不小于0.3m，嵌岩段岩石地基承载力不小于900KPa；教学楼基础采用人工挖孔桩和独立柱基，挖孔桩桩径0.81.35m，共有36根，基础持力层为中风化泥岩，桩基嵌入中风化泥岩深度为0.81.55m，嵌岩段岩石天然单轴抗压强度标准值为6.6mpa，独立柱基共计54个，其基础持力层为中风化岩层，地基承载力特征值不小于0.9Mpa（可以按勘察报告内计算方法取得：岩石饱和单轴抗压强度标准值不小于22.4Mpa）；。填充墙下基础为条基，整个基础面上设300mm厚刚性地坪，内配A10150单层双向钢筋网片。整个基础砼强度等级及要求详下表：序号基础形式砼标号1挖孔桩C30（办公楼：C25除外）2独立柱基础C303基础梁/地梁/剪力墙C30（办公楼：C25除外）4填充墙基础C205挖孔桩护壁C25结构均为现浇钢筋混凝土框架结构，其中宿舍楼地下车库四周为剪力墙。抗震等级除办公楼报告厅部分为三级外，其余均为四级；按六度抗震设防。框架柱以矩形截面为主，柱子断面500500800800mm，砼强度最高为C35主体砼强度等级部位地下剪力墙柱梁板办公楼C35C30C30宿舍楼C30C30C30C30教学楼C30C30C30办公楼、宿舍楼梁板设置后浇带；后浇带的混凝土中应掺12%UEAH型微膨胀剂。砌体结构：室内地坪以下采用MU10普通页岩实心砖、M5（标明除外）水泥砂浆砌筑；填充墙采用页岩空心砖，M5混合砂浆砌筑。2.2施工条件2.2.1地下室基坑平基移交本工程平基土石方于2011年3月14日与原土石方施工单位验收场地，并测设方格网，2011年3月15日上午进行场地移交，原土石方施工单位场地平整误差均为+200mm，导致多余未平整到位的土石方由我项目部来开挖、转运。其中宿舍楼地下室施工时，不能形成上下通道，有我单位进行施工开挖、回填约500m3；环境道路处约1000m3。平基土石方外运出渣采用挖掘机+15t自卸汽车+轮渡的方式，弃土地点为市政渣场。本工程平基移交：由建设方、监理方及施工两方共同测试，办理资料，四方签字认同，便于工程量的计算及决算，满足工程一平的需要。2.2.2施工现场水、电施工用水：施工现场用水主管为48镀锌钢管，从业主提供水源点接至基础等施工部位约250m。施工用电：在该工程西北角围墙处，设有二台功率为630KVA的变压器及新修配电房，现能满足施工用电，为了满足城市建筑文明施工现场标准，重新修建2.5m高的大门。按施工用电敷设三相五线制用电要求敷设线路，满足现场施工用电的需要及标准。2.2.3施工现场条件该工程施工场地较为宽阔，但是场地内标高高差较大，场内平基标高范围内地质条件较差，材料堆场等布置较为困难，所以进场前的首要工作是建设好进场临时施工道路，现场生产、生活等设施，现场整体布局要合理化、规范化、形象化，在工程的周边布置临时工具房和加工场地，并对材料堆场、钢筋加工房、木工房等进行砼硬化处理本工程根据地质资料反映为场地为剥蚀浅丘地貌；该工程0.00以下深坑，在施工前必须先做好周边的安全防护工作，搭设临时通道和醒目防护、指示标志。2.3工期要求本工程施工总工期456天，经项目部精心组织、科学管理，力保456天内完工。2.4质量要求我司在施工过程中严格按照国家的施工验收规范和标准，以及集团公司有关程序文件进行施工，力争分项工程合格率为100%。通过达到分部、分项质量目标来实现工程目标。为保证创优目标的实现，项目部设创优实施工作小组。项目经理肖玉坤任组长，各栋号施工员，质量员，材料员为成员。2.4.1 严格按国家现行施工验收规范施工，严格按照国家建筑工程施工质量验收统一标准(GB503002001)，检评各分部分项工程，确保本工程一次性顺利交验。2.4.2 严格执行IS09001系列标准，加强工程质量过程控制，确保各施工过程，施工工序受到严密监控。2.4.3 加强施工产品质量的验收，坚持自检，互检，专职检相结合的三检制度。2.4.4 实行分部，分项质量预控计划，严格按计划检查评定。2.4.5 实行样板制，以样板引路严格检查，考核，全面提高质量。2.4.6 保证圆满实现整体工程的所有各项使用功能，并加强对主要分部的质量控制，彻底消除屋面、卫生间“滴、漏、积水”及排水不畅、地面墙面抹灰开裂、外墙及管道渗漏等质量通病。2.4.7 技术档案资料实行分月收集，分部审核，认真把好基础验槽（坑），材料证明及检验，砼，砂浆试件，隐蔽工程检查记录等质量保证资料的审核关。2.5安全文明施工及环境保护要求2.5.1 创安全施工达标现场，杜绝死亡事故、重伤事故、火灾事故，负伤频率控制在0.3以内。2.5.2 认真实施国家建设部建筑施工安全检查标准(JGJ59-99)、重庆市建委发200039号文重庆市文明施工检查标准、城市区域环境噪声标准(GB309693)及国家有关卫生的标准，规范。2.5.3 在施工过程中，我将司考虑全封闭施工，搭设安全防护棚，保证施工人员，车辆的安全。3. 施工总平面布置图及说明南川区成人教育培训中心建设用地位于重庆市南川区，其规划用地呈不规则形状，地块南北长约197m，东西长约174.5m，西临渝南大道，北接南大街延伸路，东靠城市8m次干道，南接相邻地块。施工场地存在高低不平，施工生产用的临时设施、加工场的布置难度相当大。3.1布置原则施工总平面布置由项目部统一规划、统一监督管理，各专业施工队负责具体实施和日常管理。施工总平面布置应掌握合理性原则：能在现场布置的则布置在现场，因现场场地狭窄，不能在现场布置的则在场外。现场生产设施应尽可能就近布置,不应舍近求远，增加二次转运费用。施工总平面布置应掌握灵活性原则：应根据不同施工时期，有计划、分阶段对施工总平面布置进行规划和实施，做到因时控制，因地制宜。做到施工运输线路通畅，施工用水电接取方便，区域排水流畅；利于生产、生活、安全、消防、环保、卫生、劳动保护等，符合国家有关规章和法规。施工暂设布置还要做到零而不乱，整齐划一，做到文明施工达到标准化现场的要求。3.2布置设想及要求3.2.1根据建筑平面形状、工程规模和施工现场进出口位置，考虑平面覆盖和吊运材料的必须面积及提升效率，办公楼在主楼1/6轴线位置设立QTZ-40自升式塔吊1台；宿舍楼在6轴/GH处设立QTZ-63式塔吊1台；教学楼拟在67轴/FG之间设立QTZ-63自升式塔吊1台，具体位置详施工总平面布置图。3.2.2场地临近渝南大道一侧及法院对面各留设一处大门，修筑施工门卫房，派专人值班, 并维护场内的交通。3.2.3 施工场地内，为保证施工进度及施工方便，满足施工现场文明施工要求，场地内要修建临时施工道路。3.2.4 施工区域内，除拟修建的材料堆场、生产加工区等地面均做混凝土地坪硬化处理，并设置排水沟、集水井和沉淀池，出入口处设置冲水装置。3.2.5 由甲方提供临时配电房引出施工用电至总配电箱，总配电箱拟布置在办公楼及教学楼之间靠近临时施工道路一侧，并搭设防护棚；施工用电由总配电箱引至各生产区和生活区的分配电箱。3.2.6由业主提供水源点，采用48无缝钢管接出，装表计量使用，引至各生产区和生活区。3.2.7施工人员住宿、生活及办公在施工搭设活动板房，建筑结构内严禁住人，保持施工现场的环境卫生。3.3现场通讯现场项目部、各专业施工队等管理人员采用手机或对讲机进行联系。3.4施工总平面布置图根据不同施工时期，有计划、分阶段对施工总平面布置进行规划和实施，现场布置详见“南川区成人教育培训中心工程施工总平面布置图”。4. 施工准备4.1施工组织准备建立工程项目部、人员组成并于2011年3月21日前落实到位；建立项目各部门管理制度；施工作业队于2011年3月21日前确定；向项目部管理人员进行施工合同和项目监理实施规则的交底。4.2技术准备4.2.1在工程项目部成立后，人员到齐的5天内组织项目部所有成员认真学习本工程有关的国家、地方和行业标准、规范与规程，并在施工前取得共识。4.2.2在收到设计图纸后，认真熟悉施工图纸和有关的技术资料，进行图纸自审，15天后参加设计交底和施工图纸会审，把施工图上的问题解决在施工前。4.2.3依据业主提供的点位座标,高程资料及设计图纸所示平面尺寸，会同业主、监理进行资料、现场检验核定、复测，对场地进行中间交接，建立工程测量控制网；根据控制网对新开工程进行放线。4.2.4对现场地貌进行断面测量，向业主及监理提供断面测量成果。4.2.5向业主索取现场地下的隐蔽资料。4.2.6请业主确定弃土场位置，并办理出土手续。4.2.7请业主提供现场水、电接驳点及排水井点。4.2.8根据现场情况，做好现场的平面布置，并报业主、监理审批。4.2.9作好原始资料的调查分析，认真编制施工图预算及施工预算，做好分部工程的工料分析。4.2.10编制实施阶段的施工组织设计；并在其审批后，指导各分部分项的施工方案或作业设计的编制。优化施工方案，科学组织施工，按施工组织设计提出的机械使用计划。合理配套有关作业用料、周转工具和设备等。4.2.11组织技术交底，使各级人员熟悉工程情况，了解设计意图，掌握规范及技术标准要求和施工方法。在施工中做到心中有数，确保工程质量，全面完成任务。技术交底对象：主要是项目部管理员，专业施工队管理人员及作业层班组长和操作工人。技术交底的内容：主要有工程内容、施工图要点、质量标准、操作规程、施工方法、施工技术措施、施工进度、工种配合和安全施工技术等。对新结构、新材料、新技术、新机具以及特殊要求应进行专门的技术交底。4.2.12及时统计材料、构配件，提出加工定货数量、规格及日期计划。4.2.13按照组织的货源和进场的材料，及时进行原材料的物理、化学性能检验。4.2.14按照施工图纸的设计要求，做好混凝土和砂浆的试配和试验。4.2.15强化经济意识，加强技术与经济的结合，采用先进和适用的施工技术和方法，推行标准施工工艺，落实降低材料消耗4.3现场准备4.3.1施工现场控制网测量根据给定永久性座标和高程，按照建筑总平面图要求，进行施工场地控制网测量，设置场区永久性控制测量标桩。4.3.2做好“四通一平”，认真设置消火栓确保施工现场水通、电通、道路畅通、通信通和场地平整，按照消防要求，设置足够数量的消火栓。4.3.3建造临时设施及场内临时施工道路4.3.3.1 按照施工平面图的临时设施需要量计划，建造各项临时设施（现场办公室、库房、工具房、配电房、守卫房等），其余生产、生活临时设施及材料堆场、材料加工场等均采用C25砼进行硬化100mm厚，为正式开工准备好用房和场地。具体位置及做法详见“南川区成人教育培训中心工程施工总平面布置方案图”。4.3.3.2 按照施工现场安全文明施工要求，进场施工前要修建临时施工道路，待施工完毕后，道路施工前采用履带式岩石破碎机对临时路面进行破碎，破碎后砼渣等运出场外甲方指定出渣点。临时施工道路具体位置及做法详见“南川区成人教育培训中心工程施工总平面布置图”。4.3.3.3 场内排水沟布置根据临时施工道路走向，沿临时施工道路一侧进行修建布置。其位置及施工方法见“南川区成人教育培训中心工程施工总平面布置方案”。4.3.4拟定有关试验、试用项目计划建筑材料进场后，应进行各项材料的试验、检验，对于新技术项目，应制定相应试制和试验计划，并均应在开工前准备。4.3.5做好季节性施工准备按照施工组织设计要求，认真落实冬、雨和高温季节施工项目的临时设施和技术组织措施。4.4节约计划4.4.1加强材料管理，各种材料按计划发放，对工地所进材料按实收数，签证单据。4.4.2材料供应部门应按工程进度，安排好各种材料的进场时间，减少二次转运工作。4.4.3钢筋集中下料，合理利用钢筋；柱、梁等钢筋直径16的钢筋采用直螺纹连接，钢筋直径16的采用绑扎搭接。 4.4.4回填土尽量利用挖槽土，存放于现场，节约运费和购土费。4.5施工用电计划4.5.1施工用电序号名称规格额定单位数量进场时间功率1自升式塔吊QTZ4025.8KW台22自升式塔吊QTZ6336.4KW台1根 据 工 程 进 度 进 场3空压机W3.5518.5KW台94钢筋切断机QJ40-15.5KW台35钢筋弯曲机GJ7-403KW台36砼振动器ZX502.2KW台37电焊机BS30030KW台28圆盘锯400mm2.5KW台69提升机1T0.75KW，3KW台1510电钻（手持）616mm0.75KW台311污水泵,75型30m扬程3.5KW台512砂浆搅灰机UJ350L5KW台313鼓风机0.75KW台514钢筋剥肋直螺纹滚丝机HGS-402台315平板式振动器ZB111.1台116砼拖泵HBT-6090KW台117强制式砼搅拌机350L5 KW台318加压水泵50sg20-65型1.5KW台3按钢筋混凝土主体结构正常施工过程中，装饰及安装工程穿插进入时，作为施工用电高峰期计算。4.5.1.1用电量计算施工用电量根据主要施工机具用电量进行计算，施工高峰期用电量计算如下：电动机总功率： P1226.1KW焊机总功率： P260KW生产照明用电量： P350KW生活用电量： P420KW根据现行建筑施工手册“施工组织设计与进度管理”的有关规定：总用电量P1.051.10(K1P1/cos+ K2P2+ K3P3+ K4P4)因此，南川区成人教育培训中心工程施工高峰期用电量如下：P1.05(0.75226.1/0.75+0.860+1.050+1.020) 361.31(KW)其中：K1-需要系数，根据电动机数量取0.75K2-需要系数，根据电焊机数量取0.8K3-取1.0 K4-取1.0cos-功率因素，最高为0.750.78，一般为0.650.75 ；取0.754.6施工用水计划4.6.1用水量计算施工现场用水主要是考虑混凝土养护、砌筑抹灰用水、生活用水和现场消防用水。经计算最大日用水量(生产用水与生活用水之和)小于消防用水量，且施工占地面积在10公顷以内，故按现场面积在10公顷以内的消防用水量Q=1015L/S考虑，取Q=10L/S。供水管径计算：d=式中：Q耗水量，Q=q=10L/SV管网中水流速度，查表知经济流速为2L/Sd=0.08m现场水源管径不低于Dg80。现场由于易燃物较少，且堆放较集中，可设34个消防供水龙头即可，Dg50临时供水管基本满足施工需要。5. 施工部署与统筹5.1施工部署5.1.1施工组织与管理本项目部将精心组织施工，确保质量、工期、安全目标。针对工程特点，对施工全过程中与质量有关的全部职能活动进行管理和控制，使全体管理人员和员工按各自的质量职责承担其相应的质量责任；对特殊关键部位和过程设置质量控制点，消除不合格品，提供满足顾客需要的产品；对工程实施项目管理，组建南川区成人教育培训中心工程项目经理部，下设技术办公室、经济办公室、质量安全办公室及综合办公室，对该工程全面负责。项目部设立管理职能人员（部门），直接对专业施工队进行管理。在保证职能覆盖面的前提下，减少中间管理层次，将管理重心移到单位工程的各项管理工作中去。管理组织机构见下图。项目经理 技术负责人 施工负责人土建工长 技术内业 质 检 员 预 算 员 安全员 材 料 员测量放线施工技术试验检验内业计划工艺检验质量控制工程预算竣工结算安全监督消防保卫文明施工后勤管理材料采购保障供应材料机具收发验收后勤供应组作业队 5.2施工统筹5.2.2施工总体规划根据本工程平面布置及我单位施工力量的配置，实行平面分区、竖向分层的原则。5.2.2.1施工区段的划分(1) 本工程施工时，根据各个栋号划分为三个施工区段。(2) 同一栋楼号根据后浇带（墙体变形缝）位置划分为两个区段。5.2.2.2施工层的划分每一楼层作为一个竖向施工层。6. 1施工测量方法6.1.1工程施测依据(1)平面施测依据根据基础平面图及甲方提供放线控制点（坐标点）E326（X=3227455.0595、y=410884.1198）、E346(X=3227640.2398、Y=410594.4189)进行施测。(2)高程控制依据根据甲方提供E326点，其标注高程为541.5762m进行施测。6.1.2施测方法6.1.2.1定位测量：根据南川区规划局放线办放样的定位桩，交测量班进行复核无误后， 形成施工定位控制图，然后确定工程定位主控制线，并在片区设置准永久的控制线及控制点，以控制各建筑物的准确位置为施工提供依据。6.1.2.2工程定位放线根据规划放线办给的定位控制图，测设出建筑物的各轴线并设立轴线控制桩。6.1.2.3轴线、标高控制1、建筑平面控制网的测设(1)根据测定的定位点与各轴线的平面位置关系，通过方向观测法，建立施工轴线控制网，并以此作为基础和主体施工轴线投测的依据。在观测过程中，其测回归零差不大于12，同一方向测角差不大于12。(2) 为避免施工过程中对施工控制网的影响，须把各主轴线标志桩引测至施工影响区域外且有利于保存和使用的地方，并设置永久性桩点。(3) 为确保轴线控制网的测量精度，放样后的主控轴线点位，必须进行检测。 (4)因本工程占地面积大，且建筑平面标高不一致，所以本工程轴线的竖向传递采用内控法。同时利用本工程视线开阔的条件和设置的控制线作为各建筑的外控检测依据。在建立内控控制体系时，外控制点(用砼埋设木桩、或用红油漆做三角标记),红三角标志与内控制点之间的关系必须保持一致。2、细部测量(1)根据各主轴线的控制桩，按建筑平面关系尺寸测设出其它轴线，然后根据这些轴线进行基础定位及开挖。(2) 挖孔桩的桩位测设按照建立的施工控制网，测定其实际位置，最后引测出“+”字控制桩。定出的桩位之间尺寸必须再进行一次校核，确保桩位准确。3、轴线的竖向传递(1) 基础施工时，根据轴线控制桩的轴线位置，在地面上放出开挖边线，基基施工至规定位置后，用光学经纬仪采用正倒镜投测取中方法进行轴线传递。(2) 主体施工时，利用内控网逐层向上进行轴线传递。在测设过程中，须反复进行检查，满足规范要求方能进行下一步测量工作，为确保轴线投测精度，在主体上升过程中，同时利用各大角外控轴线控制桩进行外控复核。(3) 在测设中其测角误差应10。6.1.2.4工程测量偏差控制1、本工程标高控制点采用测法引测，往返测法校核，引测误差小于20 L mm(L为测线长度，以km为单位)并按测量规范设置半永久性控制点。2、标高传递采用锤球悬吊尺后用S3水准仪将控制点标高传至施工面，然后借用5m塔尺和S3水准仪将此标高加密，保证施工层标高测量偏差小于3mm。3、主体结构施工拆模后在各层房屋各大角柱上测设0.5m控制线，并用红漆作醒目识，作为各楼层地面、窗台、天棚装饰标高控制线。4、施工测量放线详见专项施工组织设计。6.1.2.5保证测量精度措施1、严格按企业质保手册中仪器、设备的控制程序，作好全站仪、水准仪及钢尺的检校、试验，确保仪器使用中处于正常工作状态。2、成立专门的测量小组，仪器定人操作，定人保管。3、在测量施工过程中，应对仪器实行可靠的监护，避免不相关的人员私自动仪器而影响测量精度。4、为确保测是不是量，在工程中将采用精度较高的全站仪及激光铅垂仪。6.2基础施工6.2.1人工挖孔嵌岩桩施工(1)挖孔桩施工顺序场地平整至设计平基标高砌筑200mm高普通页岩砖井圈放线定桩位及高程开挖第一节桩孔土石方扎第一节护壁的钢筋支护壁模板放附加钢筋浇筑第一节护壁混凝土在护壁上二次投测标高及桩位十字轴线检查桩位（中心）轴线架设垂直运输架及安全防护棚安装电动葫芦（或卷扬机）安装吊桶、照明、活动盖板、水泵、通风机等开挖吊运第二节桩孔土石方（修边）清理壁、校核桩孔垂直度及桩径先拆第一节支第二节护壁模板（放附加钢筋）浇第二节护壁混凝土检查桩位（中心）轴线逐层往下循环作业开挖至设计桩深基底二次勘察（由业主指定具备勘察资质的单位进行勘察）检查基地以下是否有溶洞及夹层（存在溶洞及夹层通知监理、设计等单位到现场，由设计单位出具二次设计后按二次设计进行施工，如不存在，将进行岩石持力层检查）满足要求后开挖扩底部分检查验收（排水、清渣、封底）吊放钢筋笼放混凝土溜筒（导管）浇筑桩身混凝土（随浇随振）插桩顶钢筋砼养护动测及声测试验 (2)定位测量定位后在井口设置固定标点，便于施工中的检查，标点呈“十”字。开挖护壁中途检查中线是在井上口用广线拉十字线，由十字线的交点（桩中心线）吊垂球落至作业层处，以垂球为中心，以开挖尺寸为半径划圆检查。(3)成孔施工要点a.挖孔桩桩身穿过部分岩石为灰岩时，挖孔桩石方采用人工结合水钻进行开挖，岩石为泥岩时，挖孔桩石方采用风镐直接开挖。挖孔桩桩身穿过部分为土方时，土方部分和桩口护壁模板采用特制定型钢模板，每段高度一米，椭圆桩直线段采用木模板进行支设。b.开挖完第一节后，由测量在桩口护壁上抄出挖孔桩中心控制十字线及控制标高，随着挖孔桩深度的增加随时吊线检查成孔半径，发现偏差及时纠正，保证桩的垂直度偏差3米，因前期塔吊没有满足使用的条件，故采用25吨吊车将钢筋笼整体吊起放入孔内，若钢筋笼分段安装，则应分段吊装；钢筋笼分段吊装时，可先吊装下段钢筋笼，并采用木枋插入该段钢筋笼顶部后，架设在挖孔桩护壁上后，吊装上部钢筋笼，上下钢筋笼采用单面焊搭接或双面焊搭接，单面焊搭接长度不小于10d，双面焊不长度小于5d，且同处搭接接头百分率不大于50%；若是桩径较大，可按要求在主筋内侧每2.5m处增设一道加劲箍筋B25，每隔一箍内设一井字加强支撑，与主筋焊接牢固形成整体，便于起吊按装；钢筋笼保证安装牢固，以防止在砼浇筑过程中钢筋笼浮起。（见附图）桩上插筋施工时要保证插筋不移位，具体做法是根据护圈上的十字，确定插筋的位置，然后上部用钢管固定（见附图），下部与桩纵筋点焊固定。(5)桩身砼浇筑 混凝土浇筑前，按相关规范要求进行声测管的预埋。声波透射法主要检测灌注桩身缺陷及其位置，判定桩身完整性，受检测桩强度需达到70%，且不小于15MPa。抽检数量不应小于桩总数的10，且不少于10根。桩身大于15米的必需埋声测管。声测管采用无缝钢管，其内径为50mm，壁厚3mm，声测管下端焊100100厚3mm的钢板封闭，上端加盖，管内无异物。声测管连接处应光滑过渡，管口高于桩顶300mm，且每个声测管管口高度一致。声测管布置图如下：声测管布置图混凝土采用商品砼，混凝土运输罐车运至浇筑现场、臂架泵进行浇筑施工；浇筑时要保证混凝土不出现漏浆、失水、离析等现象，否则须在浇筑前必须进行二次搅拌。砼的浇筑为防止砼下落自由高度超过2.0m而离析，砼的浇筑时采用串筒引导下料，分层向下浇筑砼。随砼浇筑逐渐上提，砼分层浇筑振捣，每层浇筑高度不超过0.5m，每次浇筑一次性完毕，不留施工缝，用长振动棒随浇随振捣，振动棒插点均匀间距400mm，振捣时间为1530s，在2030min后进行第二次复振。施工中出现由于桩顶砼沉实面形成浮浆的情况时，应采用二次振捣的方法予以解决。当挖孔桩桩长超过6.0m时，在桩内搭设砼振捣操作平台，当挖孔桩桩长500mm；框梁、次梁、暗梁主筋连接采用直螺纹钢套筒连接。6.3.2.5双层双向钢筋应从下向上的顺序绑扎，为控制网片钢筋的间距，底板筋应按照设计要求加设板凳筋1000成梅花形布置，池壁钢筋采用A6.5拉筋600成梅花形布置。6.3.2.6模板采用木模板，模板支设应横平竖直，错缝搭接、扣邻模板高低差不得大于2m，模板支设完毕后认真校核模板的轴线位置和垂直度，将控制全高垂直度。6.3.2.7池壁支模架采用双排钢管脚手架，对止水对拉丝杆支设，保证模板连接牢固、稳定，顶板采用满堂钢管架，九夹板支设，水池的对拉丝杆和支撑水池内模的钢筋抬架均设有橡胶止水环。
