临亚外墙干挂大理石施工方案.doc

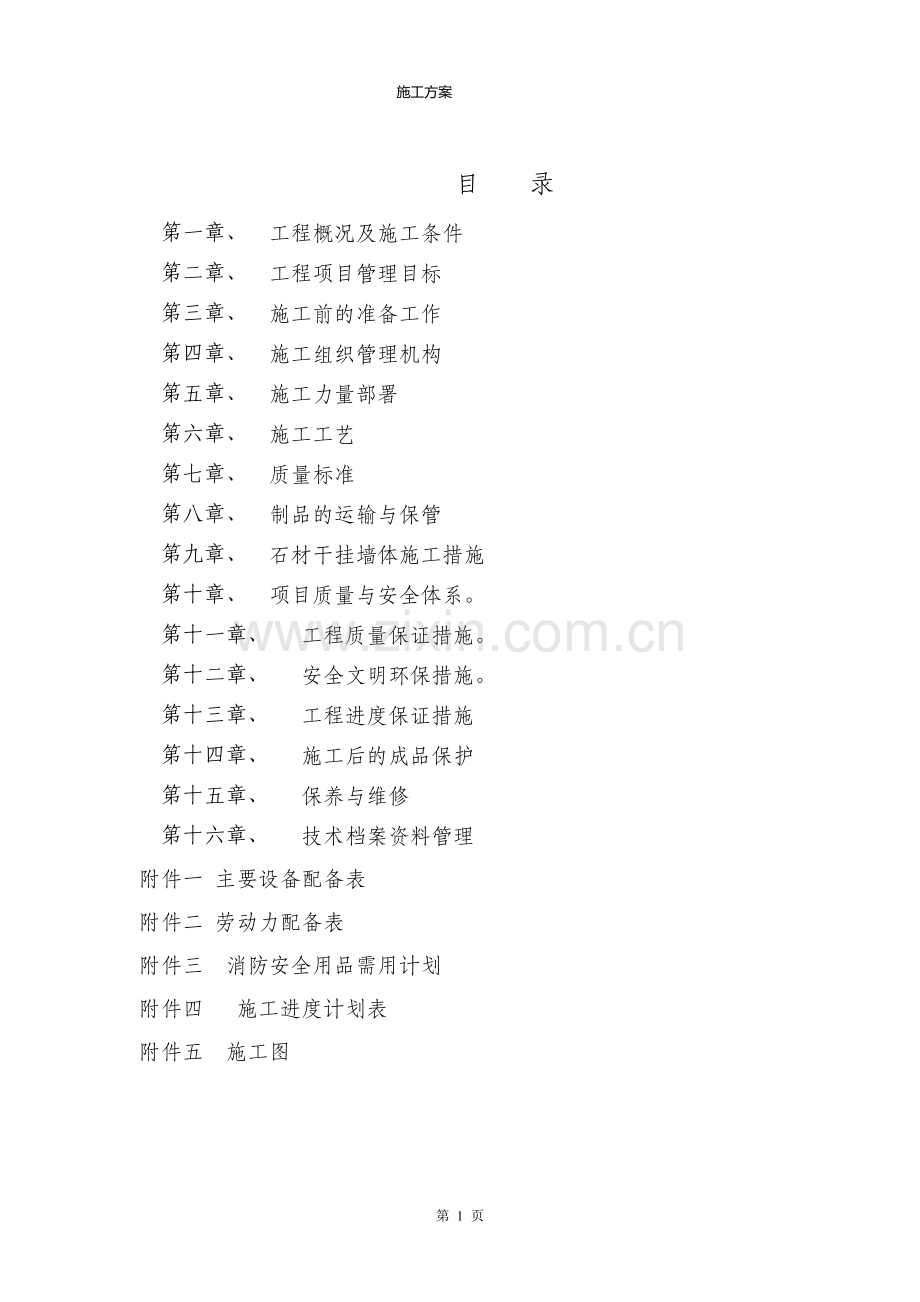

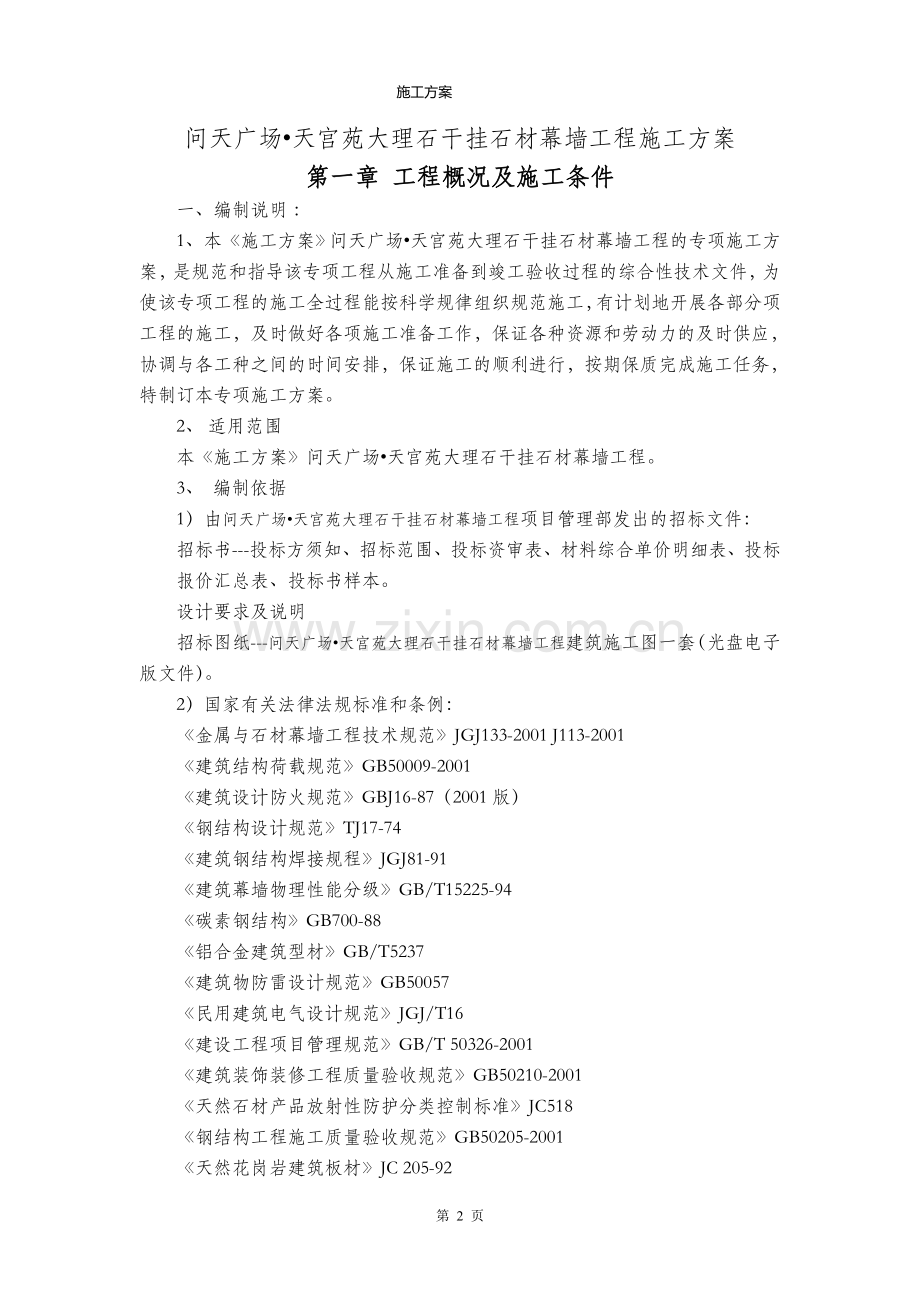

施工方案目 录第一章、 工程概况及施工条件第二章、 工程项目管理目标 第三章、 施工前的准备工作 第四章、 施工组织管理机构 第五章、 施工力量部署 第六章、 施工工艺 第七章、 质量标准 第八章、 制品的运输与保管 第九章、 石材干挂墙体施工措施 第十章、 项目质量与安全体系。 第十一章、 工程质量保证措施。 第十二章、 安全文明环保措施。第十三章、 工程进度保证措施第十四章、 施工后的成品保护第十五章、 保养与维修 第十六章、 技术档案资料管理 附件一 主要设备配备表附件二 劳动力配备表附件三 消防安全用品需用计划 附件四 施工进度计划表附件五 施工图 问天广场天宫苑大理石干挂石材幕墙工程施工方案第一章 工程概况及施工条件一、编制说明：1、本施工方案问天广场天宫苑大理石干挂石材幕墙工程的专项施工方案，是规范和指导该专项工程从施工准备到竣工验收过程的综合性技术文件，为使该专项工程的施工全过程能按科学规律组织规范施工，有计划地开展各部分项工程的施工，及时做好各项施工准备工作，保证各种资源和劳动力的及时供应，协调与各工种之间的时间安排，保证施工的顺利进行，按期保质完成施工任务，特制订本专项施工方案。2、适用范围 本施工方案问天广场天宫苑大理石干挂石材幕墙工程。3、 编制依据1）由问天广场天宫苑大理石干挂石材幕墙工程项目管理部发出的招标文件：招标书-投标方须知、招标范围、投标资审表、材料综合单价明细表、投标报价汇总表、投标书样本。设计要求及说明招标图纸-问天广场天宫苑大理石干挂石材幕墙工程建筑施工图一套（光盘电子版文件）。2）国家有关法律法规标准和条例：金属与石材幕墙工程技术规范JGJ133-2001 J113-2001建筑结构荷载规范GB50009-2001建筑设计防火规范GBJ16-87（2001版）钢结构设计规范TJ17-74建筑钢结构焊接规程JGJ81-91建筑幕墙物理性能分级GB/T15225-94碳素钢结构GB700-88铝合金建筑型材GB/T5237建筑物防雷设计规范GB50057民用建筑电气设计规范JGJ/T16建设工程项目管理规范GB/T 50326-2001建筑装饰装修工程质量验收规范GB50210-2001天然石材产品放射性防护分类控制标准JC518钢结构工程施工质量验收规范GB50205-2001天然花岗岩建筑板材JC 205-92冷弯薄壁型钢结构技术规范胶粘剂拉伸剪切强度测定方法4、编制原则1) 认真贯彻国家对工程建设的各项方针、政策、相关规范和标准，严格执行工程建设程序。全过程接受业主方、总包方和监理方的管理与监督。2) 遵循建筑施工工艺及其技术规律，坚持合理的施工程序和施工顺序。3) 采用流水施工方法、工程网络计划技术和其它现代管理方法，组织有节奏、均衡、连续施工。4) 采用先进施工技术、科学确定施工方案；严格控制工程质量、施工进度，确保文明安全施工，努力缩短工期，不断降低工程成本。二、工程概况1、 工程项目名称：问天广场天宫苑大理石干挂石材幕墙工程；2、 主要结构类型：框架剪力墙；3、 建设单位： 山东天客来集团天一投资置业有限公司三、现场施工条件:本工程现场已具备相应施工条件。四、工程内容：1、 外墙石材幕墙工程1） 外墙干挂石材；2） 深化施工图设计，配合土建主体施工以及加工制作安装试验保修等工作。2、由总包方提供的服务内容：1） 进场条件和现场运输条件；2） 提供现场办公临时设施；3） 现场消防水、道路、垂直及地面通道安全防护、设施的搭建和拆除；4） 施工经纬、水准测量点网及50线的提供和配合；5） 施工用水、用电、临时办公场地、材料、设备的堆放场地；6） 提供垂直运输、电梯的使用和消防用电梯提前使用的保护措施；7） 公共区现场安全保卫，负责将专业分包方运至工地指定地点的垃圾统一运输与消纳。五、工程工期：工程总体工期为 120 天。六、工程质量：按合同质量标准、国家标准、地方标准和部颁标准中高的标准执行。第二章 工程项目管理目标工程质量目标1、本工程质量保证达到建筑装饰装修工程质量验收规范GB50210-2001中工程验收评定标准的优良等级，保证满足发包方招标文件规定的质量要求。工期目标2、本工程计划工期为 120 天。根据由业主方确认的总包单位的总控制进度计划组织实施。保证与总体施工进度同步。施工深化图设计工作在进入施工现场后完成。第三章 施工前的准备工作1、技术准备(1) 工程设计：根据招标文件中设计要求和说明按照本施工方案中的编制依据组织专业技术人员对石材幕墙进行专业设计。(2) 熟悉与审查施工图纸1）审查设计图纸是否齐全；审查设计图纸与说明书在内容上是否一致，以及设计图纸与其各部分之间有无矛盾和错误；2）对建筑图、结构图与石材工程设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确；3）审查石材工程的生产工艺流程的技术要求，掌握土建施工质量是否满足石材工程施工的要求；4）复核结构墙体各组件的强度，刚度和稳定性是否满足要求；审查石材工程设计图纸中的工程复杂、施工难度大和技术要求高的分项，明确现有施工技术水平和管理水平能否满足工期和质量要求，拟采取可行的技术措施加以保证；5）明确工期，分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期；6）明确业主方、总包方、设计方、工程建设总承包方、监理方和各施工单位之间的协作、配合关系；明确总包单位可提供的施工条件。如脚手架、现场施工用临时水电状况等。(3) 原始资料调查分析：1） 深化完善专业施工图及参与业主方和总包方组织的图纸会审；将所有施工图纸中问题列出来交招标方设计解决；2） 编制深化的施工组织设计；3） 做好工程技术人员对施工人员的技术交底。 2、材料、机具、物资准备（1）选用的石材材料要符合国家现行产品标准的规定和本工程项目招标文件的规定；每种材料均要附有出厂合格证、质保书及必要的检验报告。（2）龙骨采用八号槽钢；金属挂件采用镀锌挂件；石材按招标文件规定为25mm厚，石材的品种按设计图纸加工提供和安装。（3）材料订货计划；签订工程合同后进入施工现场对石材的需求量按实进行调整。并按石材干挂的石材用料配置相应的干挂石材的钢架龙骨、不锈钢干挂石材挂件、大理石胶等辅助材料分类编制材料的进货进场计划；（4）材料进场前，按规定呈交审批,根据进度计划表编排材料到场日期，准备好有关的材料报检资料，例如技术说明书、试验报告、材料合格证明书等文件，待获得批复后，马上安排订购及付运手续。（5）施工工具的准备。本工程的所有石材由甲方指定的石材供应商供应，所有石材均在工厂加工完毕运送至施工现场。现场只配置龙骨钢架制作安装及石材板材的安装工具和设备，详见现场工具设备配置一览表。3、现场施工条件准备(1) 工地现场办公室、仓库、施工人员宿舍等施工用房的落实和布置。(2) 工地施工现场办公室配置一个台式带传真的电话机（如有可能的话），现场工程项目管理人员配置手机人手一部。(3) 根据现场条件提请总包方单位协调解决房屋设施：1、现场办公室一间：约20平方米。2、工具材料库两间：约30平方米。3、加工制作场：约200平方米。4、露天临时仓库：约400平方米。 总计：约650平方米。(4) 临时设施的用水、用电由总包方负责接驳到施工现场。4. 施工准备程序框图： 熟悉图纸、会审图纸、计算工程量、现场调查制定设备、工机具安排制作、安装流程及作业指导书制定劳动力安排计划编制月度、每周施工进度计划编制材料、构件、成品需用量计划安全、技术交底临时供水、供电计划施工平面总布置方案审批5、主要准备工作完成时间及负责人编号准备工作完成时间负责人1深化施工图设计开工前公司设计部2会审图纸开工前技术负责人及技术员3编制施工组织设计开工前技术负责人4材料采购进厂计划开工前技术负责人5机具进厂计划开工前技术负责人6技术交底开工时技术负责人及施工员7现场清理开工前施工负责人及施工员8测量定线开工前测量人员9组织人员进场开工前5天项目经理10水电施工准备开工前水电班11临时设施开工前项目经理及招标方12“五通”开工前项目经理及招标方13后勤保障开工前办公室14施工报批手续等开工前招标方15与业主接洽开工前项目经理16质量安全三级教育开工前公司、技术负责及施工员17保安措施开工前安全员6、人员的准备目前我公司已为该项目配备组织了优良的石材安装专业施工队伍和项目经理，只等收到招标方发出的准允进场通知，我司即将施工队伍进驻工程现场。在总包方的协调指挥下，严格按照经设计单位和业主方确认的石材施工图施工，合理安排工地现场施工作业。第四章 施工组织管理机构问天广场天宫苑大理石干挂石材幕墙工程，我司将以业主和总包方的要求为准，快速、优质地完成石材工程。为此我司选派技术好、素质高、能力强，石材安装经验丰富的管理人员进驻工地。为强化管理，项目部项目管理人员由项目经理、现场设计师、技术管理员、物资供应员、质量员、安全员、资料员等组成。一、项目部主要职责项目经理部是公司驻工地现场负责工程施工的一个部门，项目部全套班子持证上岗。主要职责为：1、 根据工程施工的合同要求，编制项目施工方案，编排工程项目施工进度表并组织实施。2、 严格执行公司的材料管理制度，做好项目施工现场的材料管理工作（包括材料的出入库手续、材料的月报、报废材料的管理等）。3、 代表公司处理好施工现场与业主、监理、总包方之间的关系。4、 对施工人员做好技术交底，安全、文明、消防交底，严格执行公司制定的质量管理制度，做好项目的质量管理工作。5、 协调好各专业施工队伍的工关系，确保工程保质保量按期交付给甲方使用。二、项目经理责职项目经理是企业法定代表人在本施工项目上的委托代理人。项目经理岗位职责：1、 代表企业实施本石材专项施工项目管理，贯彻执行国家法律、法规、方针、政策和强制性标准，执行企业的管理制度，维护企业的合法权益。2、 协调好项目部与企业各业务部门之间的关系。3、 主持项目部日常工作，组织制定施工项目管理有关的各项管理制度。4、 组织编制施工组织设计、工程进度计划、材料设备进场计划和项目管理实施规划。书面报总包方和业主方审核确认后严格执行，每周向总包方的业主方报周报表。5、 参加由总包方和业主方组织召开的生产协调会，代表乙方做出决定和遵照总包方和业主方指示工作。6、 负责处理现场有关设计图纸、生产进度、技术质量、安全施工、检查验收和洽商签证等问题。7、 组织项目部成员学习项目的规章制度，检查执行情况和效果，并应根据反馈信息改进管理。8、 根据项目管理人员岗位责任制度对项目管理人员的责任目标进行检查、考核和奖惩。9、 协调和处理与施工项目管理有关的内部与外部事项。10、 对本工程项目的进度目标、质量目标、安全目标和项目成本目标负责。11、 对于进入本工程项目的生产要素进行优化配置并组织实施。12、 建立适应于本项目的质量管理体系和安全管理体系并组织实施。13、 负责与企业管理层、劳务作业层、各协作单位、发包人、分包人、设计单位和监理工程师等的协调，解决项目中出现的问题。14、 对于项目部的其他员工有组阁权，管理权和考核奖惩权。15、 进行现场文明施工管理，发现和处理突发事件。16、 参与工程竣工验收，准备结算资料和分析总结，接受审计。17、 处理项目经理部的善后工作。18、 协助企业进行项目的检查、鉴定和评奖申报。三、现场设计师、技术主管岗位职责:1、 负责对施工全过程的图纸会审、设计变更、图纸合理性、材料品种、色彩花式的选择；负责与甲方及设计单位进行设计技术交流，监督现场施工与设计图纸的吻合，负责协调设计变更工作，检查监督图纸的收集与整理。全面深入仔细阅读施工图纸。对施工图中设计与现场不相符的部分以书面形式通知甲方设计师，并及时解决问题。2、 严格执行施工工艺技术标准，及时准确地向施工人员进行书面技术交底。3、 重要的施工部位要亲临现场放线，如各类标高线、垂直线、各种材料的接触界面线、位置点等。会同设计师参加验线工作。4、 对于石材等规格材料，挂贴之前要放置质量控制线。并按设计师的要求预留勾缝宽度。5、 及时准确编写工程施工过程中的材料送检、施工工程质量的预检、验评、工程洽商等项报告工作，并将结果及时向项目经理汇报。6、 专业工程师对工作范围内的工程施工质量负责，对公司提供的材料要负责质检签字。对业主方提供的材料要负责质量检查。7、 专业工程师兼任责任范围内的质检员和安全员。四、质量检查员的岗位责任制1、 代表公司质量检查部在现场监督检查施工质量，对公司质量检查部直接负责。在现场维护公司利益，团结项目部全体工程师，以质量为生命，争创优质工程。2、 对施工质量有直接监督检查把关的责任，对预防工程施工质量事故负责。3、 严格审查技术交底，以国家现行的有关施工规范及管理规定为依据，提出指导性意见。4、 具有极强的责任心，在施工工程中做到随时随地检查施工质量，重要部位、特殊部位须做到旁站，发现质量问题、质量隐患及时对当事人下达质量问题通知书并通知项目部和公司质量检查部。5、 分项工程随时进行指导与检查，并随工程进度真实的填写分项工程、分部工程、单位工程的质量评定表，上报公司质量检查部。6、 对进场材料、半成品、成品进行严格的质量检验，从源头杜绝不合格材料的使用。安排需作检验测试的材料进行试验，并填写好试验纪录；对防火材料、进口材料更需严格把关。做好材料的三证工作，录入、存档。所有工程材料入库必须有现场质检员签字认可，方可入库。7、 对施工队提供的辅料纳入材料质量管理的正常工作轨道。8、 组织各施工队伍做好自检、互检、交接检的三检工作，并记录、签字向下一道工序移交。9、 如发生重大质量事故须在2小时内上报公司质量检查部门，不得隐瞒、私自处理，待公司研究提出整改方案后方可进行整改。10、 定期组织现场各施工队伍总结、讨论本阶段施工质量情况，针对出现的质量问题提出整改措施。对施工队伍进行质量意识的教育，避免出现返工现象，如发现质量不合格及时组织修理、整改，尽量减少浪费。11、 努力学习专业知识，提高自身素质，做好本职工作，一切行动以公司利益为准则。出色地完成公司交给的任务。五、资料员岗位责职1、 熟悉掌握了解资料归档整改的有关规定 ，并遵照文件要求及时将施工技术资料归档。2、 在项目经理领导下工作，积极配合专业工程师的工作需求。3、 能胜任文秘工作，会电脑打字，文稿整理。4、 认真及时准确地做好项目部的各类文件资料的签收发、整理工作，做好会议记录工作。5、 主动做项目部办公室日常卫生清扫工作，做好接待工作。六、材料供应员、保管员的岗位责任制1、负责工地材料的采购与保管的全面管理负责与设计师确认样板、与施工员确认品种数量、与业主及甲方确认采购价格及定样板等工作。2、材料的入库：做好材料数量的清点，并通知现场专业工程师对入库材料的质量一同进行检查验收；办理有效的材料入库单；每周汇总一次交现场项目经理审查，对于在材料入库过程中发现的材料数量和质量问题以最快的方式通知公司材料部进行处理；入库单要根据公司合同材料采购合同或送货单中的内容进行填写，对于不同的材料供应合同的不同的材料送货单要分别填写；入库时对材料的数量规格型号品牌入库时间包装情况材料合同号或材料送货单号作好记录，特别是数量要以材料合同或材料送货单的规范数量进行登记。对于材料的退货也要办理材料的入库手续，但用红笔填写，材料保管员根据入库单填写材料明细账。3、材料的出库：根据现场项目经理或现场专业工程师审批的施工队材料领用计划办理材料的出库手续，同时核查施工队领用的材料是否在施工合同中规定的公司提供材料范围。出库时对材料出库的数量规格型号品牌出库时间领料人施工队合同号作好记录。对于施工队的退货也办理出库手续，但用红笔填写。每周汇总一次材料出库单交项目经理审查，审查完毕后由材料保管员交到财务部门，财务部据此核算成本。材料保管员根据出库单记账，注明“成本”或“转出”（转出指退货）。4、材料的保管：做好入库材料的分类保管工作；对于贵重材料要入箱装锁；如有失窃情况及时报告项目经理。5、材料的月报：每月三日前将上月的材料的出入库情况，库存情况书面报公司材料部经营部。6、 废品的处理：对于施工过程是产生的废品工（如包装纸盒，轻钢龙骨的废另料头等）要及时做好回收工作，前按月报公司材料部。7、 竣工时材料的移交：项目竣工时，要做好剩余材料的归纳整理工作，将剩余材料填列清单报公司材料部和经营部。第五章 施工力量部署：一、人员配备：本工程计划投放施工队员（对总工程而言）50人，分为10个班组：石材专业组、排栅组、电工组、钳工组、铆工组、焊工组、装饰工组、注胶组、机械起重组、测量组，每个班组之间互相协调，互相配合。二、机构职能说明：1. 测量组：负责现场的测量放线。2. 石材专业组：负责对石进行开割，开槽。3. 排栅组：对外墙排栅进行修整和临时搭、拆的工作。4. 电工组：负责对工地的临时电源进行维护。5. 钳工组；负责干挂石材钢龙骨的安装。6. 铆工组：负责干挂石材钢龙骨的安装。7. 焊工组：负责对钢龙骨的焊接。8. 装饰工组：负责把石材挂件安装。9. 注胶组：负责在石材挂板完毕并通过监理验收后对石材进行灌注密封胶。10. 运输杂工组：负责材料的运输与现场清理第六章 施工工艺 本工程石材幕墙结构柱及特殊部位采用八号槽钢为竖龙骨；横框为五号角钢。一、石材干挂安装工艺流程基准线移交放线检查放线精度安装连接铁件安装骨架质量检查镀锌挂件安装质量检查石材挂板安装质量检查清扫全面综合检查竣工交付二、 操作工艺1、安装施工准备1） 编制材料、制品、机具的详细进场计划。2） 落实各项需用计划。3） 编制施工进度计划。4） 做好技术交底工作。5） 搬运、吊装构件时不得碰撞、损坏和污染构件。6） 构件储存时应依照安装顺序排列放置，放置架应有足够的承载力和刚度。在室外储存时应采取保护措施。7） 构件安装前应检查制造合格证，不合格的构件不得安装。2、施工测量放线1） 复查由招标方移交的基准线。2） 放标准线：在每一层将室内标高线移至外墙施工面，并进行检查。在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出干线挂板的基准面。3） 以标准线为基准，按照图纸将分格线放在墙上，并做好标记。4） 分格线放完后，应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件补救处理。5） 最后，用0.51.0mm的钢丝在单橙石材干挂墙体的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根（宽度过宽，应每间隔20m设1支点，以防钢丝下垂），垂直钢丝应间隔20m拉一根。6） 注意事项：放线时，应结合土建的结构偏差，将偏差分解；并应防止误差积累；放线时，应考虑好与其他装饰面的接口；拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉；严格按照图纸放线；控制重点为：基准线。3、石材干挂墙体安装工艺1） 石材干挂墙体骨架的安装（A） 施工准备：先复查主体结构的尺寸，要求结构尺寸达到干挂墙体尺寸的配合允许误差在允许偏差范围内，对偏差达大者要进行修正处理。（B） 根据控制线确定骨架位置，严格控制骨架位置偏差；确定组件在立面上的水平、垂直位置，并在框格上画线，对平面度每层设控制点，根据控制点拉线，拉线调整，使组件按要求就位。（C） 安装竖框：先将竖框与连接件连接，连接件与主体埋件点焊连接，然后及时进行调整和固定。每根竖框均用线坠调整垂直度。竖框采用80*60方钢管。（D） 安装横框：同一层横框安装由下而上进行。每安装完一层高度应进行检查、调整、校正和固定。横框采用50*50*5等边角钢。（E） 干挂石材板主要骨架固定，保证骨架安装的牢固性。（F） 在挂件安装前全面检查骨架位置是否准确、焊接是否牢固，并检查焊缝质量；干挂件采用镀锌干挂件。2） 石材干挂钢架的防锈（A）主龙骨、埋件及各类角钢涂两遍防锈漆（含补刷部分）进行防锈处理并控制第一道二道的间隔时间不小于12小时。（B）型钢进场必须有防潮措施并在除去灰尘及污物后进行防锈操作。（C）严格控制不得漏刷防锈漆，特别控制为焊接而预留的缓刷部位在焊后涂刷不得少于两遍。3）干挂石材安装程序（A） 为了达到立面的整体效果，要求板材加工精度比较高，要精心挑选板材，减少色差。石材表面不得有气泡、裂纹、结疤、折叠、夹杂和端面分层，允许有不大于厚度公差一半的轻微凹坑、凸起、压痕、发纹、擦伤，选好石材根据图纸分格尺寸切割抛光，石材表面清洁。（B） 在板安装前，应根据结构轴线核定结构外表面与干挂石材外露面之间的尺寸后，在建筑物大角处做出上下生根的金属丝垂线，并以此为依据，根据建筑物宽度设置足以满足要求的垂线、水平线，确保槽钢钢骨架安装后处于同一平面上（误差不大于5mm）。（C） 通过室内的50cm线验证板材水平龙骨及水平线的正确，以此控制拟将安装的板缝水平程度。通过水平线及垂线形成的标准平面标测出结构垂直平面，为结构修补及安装龙骨提供依据。（D） 石材板块自下而上安装，一般一组五人，将预制好的石材板块安装到横框上，通过调整固定螺丝调整其高度及左右立边，使缝宽满足要求。（E） 对石材本身误差（如对角线等）造成石材缝隙的不均匀，在安装完后用角磨机处理，使缝隙一致。（F） 安装完石材板块，用专用清洁剂对石材表面进行清洗后交付验收。4、清扫1）整个立面的挂板安装完毕，必须将挂板清理干净，并经监理检验合格后，方可拆除脚手架。2）柱面阳角部位，结构转角部位的石材棱角应有保护措施，其他配合单位按规定相应保护。3）防止石材表面的渗透污染。拆改脚手架时，应将石材遮蔽，避免碰撞墙面。4）对石材表面进行有效保护，施工后及时清除表面污物，避免腐蚀性咬伤。易于污染或损坏料的木材或其他胶结材料不应与石料表面直接接触。5）完工时需要更换有缺陷、断裂或损伤的石料。更换工作完成后，应用干净水或硬毛刷对所有石材表面清洗，直到所有尘土、污染物被除。不能使用钢丝刷、金属刮削器，在清洗过程中应保护相邻表面免受损伤；6）在清洗及修补工作完成时，临时保护措施移去。5、竣工交付1） 先自检，然后上报甲方竣工资料。2） 在甲方组织下，验收、竣工交付。3） 办理相关竣工手续。以上工序完成后，此工序进入保修期，在保修期内，如有质量问题，则要满足用户要求，及时进行维修处理。三、 干挂墙体安装施工注意事项1、安装施工测量应与主体结构的测量配合，其误差应及时调整。2、立柱安装标高偏差不应大于3mm，轴线前后偏差不应大2mm，左右偏差不应大于3mm。3、应将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置，并应安装牢固，其接缝应严密。4、相邻两根横梁水平标高偏差不应大于1 mm。同层标高偏差：当一幅干挂墙体宽度小于或等于35m时，不应大于5mm；当一幅干挂墙体宽度大于或等于35m时，不应大于7mm。5、应对横竖连接件进行检查、测量、调整。6、现场焊接或高强螺栓紧固的构件固定后，应及时进行防锈处理。7、石材安装前应将表面尘土和污物擦试干净。8、石板安装时，左右上下的偏差不应大于1.5mm。9、填充硅酮耐候密封胶时，金属板、石板缝的宽度，厚度应根据硅酮耐候胶的技术参数，经计算后确定。10、干挂墙体钢构件施焊后，其表面应采取有效的防腐措施。11、干挂墙体的竖向和横向板材安装的允许偏差应符合下表的规定：干挂墙体安装允许偏差 项目允许偏差检查方法竖缝及墙面垂直度干挂墙体高度（H）10激光经纬仪或经纬仪H60H301590H6020H9025干挂墙体平面度2.52m靠尺、钢板尺竖缝直线度2.52m靠尺、钢板尺横缝直线度2.52m靠尺、钢板尺缝宽度（与设计值比较）2卡尺两相邻面板之间接缝高低差1.0深度尺12、干挂墙体安装过程中应进行接缝部位的雨水渗漏检验。13、石材干挂墙体四周与主体之间的间隙，应采用防水的保温材料填塞，内外表面应采用密封胶连续封闭，接缝应严密不漏水。14、石材干挂墙体安装施工应对下列项目进行隐蔽验收：1） 构件与主体结构的连接节点的安装。2） 干挂墙体四周、干挂墙体内表面与主体结构之间间隙节点的安装。3） 干挂墙体伸缩缝、沉降缝、防震缝及墙面转角节点的安装。4） 其他带有隐蔽性质的项目。四、干挂石板安装工程质量预防措施1、 操作人员培训1）加强操作人员技能培训，提高技能素质。2）认真组织学习操作工艺，操作过程，并贯彻执行。3）进行质量意识教育，按ISO9001主导思想，质量就是市场就是信誉的思想。4）深入现场了解实际情况，核对图纸与现场情况差别，并作好记录。5）加强现场技术、质量、安全交底，提高工作能力。6）及时了解现场情况，及时发现问题，用典型事例进行分析，以提高解决问题的能力，杜绝重复事件出现。2、 加强材料供应检验制度1）加强材料员质量意识教育，选用责任心强、业务素质高的材料人员。2）提高质检人员质检精神，择优选用人员。3）认真考察，严格按封样标准验货，材质不合格坚决退货。4）严把石材加工过程质量标准，按标准验货。5）提前作固化剂试配，控制固化速度，作好各种情况的充分准备。3、加强操作过程质量控制1）认真检查墙面螺栓的牢固程度，发现问题作调位补充处理。2）钢结构焊缝，是否满足设计要求，焊渣清理彻底，防锈处理得当。3）石材进场后作试装样板，检查合格后方可大面安装。4）板侧或石板背面开槽位置准确，槽深及槽宽满足不锈钢挂件安装。5）板材定位前作水平度、垂直度复检，认真调整无误后再固定。6）每层板的安装适当拉开操作时间间隔，保证每层板孔有足够固化强度，再进行上层板的安装。7）安装完毕及时全面清理板面。8）安装后及时派专人看管，严格保护成品。石板安装质量应符合的规定：项 目允许偏差（mm）检查方法坚缝及墙面垂直缝干挂墙体层高不大于3m2激光经纬仪或经续仪干挂墙体层大于3m3干挂墙体水平度（层高）22m靠尺、钢板尺竖缝直线度（层高）22M靠尺、钢扳尺横缝直线度（层高）22M靠尺、钢扳拼缝宽度（与设计值比）1卡尺第七章 质量标准一、现场材料检验1、钢材石材干挂墙体工程所使用的钢材，现场进行厚度、长度、膜度和表面质量的检验。I、主控项目（A）钢材厚度的检验，采用分辨率为0.5 mm的游标卡尺或分辨率为0.1mm的金属测厚仪在杆件同一截面的不同部位测量，测点应少于5个并取最小值。（B）钢材长度检验，采用分度值为1mm的钢卷尺两侧测量，结果应将符合设计要求。II、一般项目钢材表面质量的检验，应在自然散射光条件下，目测检查，钢材的表面不得有裂纹、气泡、结疤、泛锈、夹杂和折叠，截面不得有毛刺、卷边等现象。III、质量保证资料（A）钢材的产品合格证（B）钢材的力学性能检验报告2、石材板材石材干挂墙体工程中使用的石材，应进行板材的品种、规格、性能和等级的检验。I、主控项目（A）对于石材的品种、性能和等级的检验，由于现场条件的影响，一般只检查石材产品的产品合格证书、性能检测报告、材料进场验收记录和复验报告。石材的抗弯强度试验值不小于8.0Mpa，吸水率应小于0.8（B）石材板的长度、宽度、厚度、直角检验，采用分值率为1mm钢卷尺或分辨率为0.02mm的游标尺和直角尺进行检查，检查结果应符合设计要求。（C）石材安装孔位的检验，采用分辨率为1mm钢卷尺或分辨率为0.02mm的游标尺进行检查，检查结果应符合下列规定：短槽式安装的石板：短槽应在板上下边各开短平槽，槽长不应小于100mm。在有效长度内槽深度不宜小于15mm，宽度宜为6或7mm，两短槽边距离石板两端的距离不小于板厚的3倍，且应小于85mm，也不应大于180mm。II、一般项目（A）石材的外观质量检验：采用观察法和分辨率为1mm的钢尺检查。1）表面平整、洁净、无污染，颜色和花纹应协调一致，无明显色差，无明显修复痕迹。2）每平方米石材的表面质量和检验方法符合下表每平方米石材的表面质量和检验方法 次数项 目质量要求测量工具1裂痕、明显化上和长度100mm的轻微划伤不允许观察2长度100mm得轻微划伤8条用钢检查3擦伤总面积50cm2用钢检查III、质量保证资料（A）石材的产品合格证。（B）石材强度检测报告。3、硅酮密封耐候胶I、主控项目（A）检查硅酮密封胶的相容性实验报告和粘结伸拉试验报告，结果必须符合要求。（B）检查硅酮密封胶的生产日期和有效期。（C）胶缝宽度和厚度的控制，采用分辨率为0.05mm的游标尺进行测量，密封胶粘结形式、宽度应符合设计要求，厚度不应小于3.5mm。（D）采用观察检查和切割检查的方法检验胶面的光滑度、平整度、饱满密实程度。II、一般项目（A）目测检验胶的质量。用胶枪挤出硅胶，产品应为细腻均匀的膏状或粘稠液体，不应有气泡，结皮和凝胶，颜色与样品无差异。（B）注胶表面的检验 注胶表面应光滑，无裂缝现象，接口处厚度和颜色应一致。III、质量保证资料（A）相容性试验报告和粘结拉伸报告。（B）质量保证书和产品合格证。（C）使用的年限质量保证书。（D）进口商品的商检证明。4、五金件及其他配件I、主控项目（A）石材干挂墙体中采用的五金件和紧固件均采用不锈钢材或制品，其他钢材应进行热浸镀锌或其他防腐处理。五金件外观的检验，应采用观察检查，也可以采用磁铁测试材质，有吸附力的为非不锈钢制品。（B）转接件、连接件、构造尺寸、壁厚的检验，应采用分度值为1mm的钢直尺测量构造尺寸，用分辨率为0.05mm的游标尺检测壁厚。转接件、连接件的开孔长度不应小于开孔宽度40mm，孔边距离不应小于开孔宽度的1.5倍，壁厚不得有负偏差。II、一般项目（A）转接件、连接件外观检查，采用目测方法，其外观应平整、无裂纹、毛刺、凹坑、变形等缺陷。III、质量保证资料（A）钢材产品合格证。（B）连接件、转接件合格证。二、现场安装质量检验1、预埋件及节点与连接检验I、一般规定（A）预埋件及节点的抽样，应符合下列规定：每幅干挂墙体应按各类节点总数的5，抽样检验，且每类节点不应少于3个，锚栓应按5抽样检验，且每种锚栓不得少于5根。对已经完成的干挂墙体金属框架，应提供隐蔽工程检查的记录不完整时，应对该干挂墙体工程的节点拆开进行检查。II、主控项目（A）预埋件与干挂墙体连接的检验检验方法a)在预埋件与干挂墙体连接节点观摩手动检查。b)用分度值为1mm的钢直尺和焊缝尺寸和位置偏差。检验指标应符合下列规定：a)连接件、绝缘片、紧固件的规格、数量应符合设计要求。b)连接件与立柱应安装牢固，螺栓应有弹簧垫片等防脱落措施。c)连接件的可调节物应用螺栓牢固连接，并有防滑动措施。d)连接件与预埋件之间的位置偏差使用钢板或型钢焊接调整时，构造形式与焊缝应符合设计要求。e)预埋件、连接件表面防腐应完整，不破损。（B）锚栓连接的检验检验方法a)观察检查锚栓埋设的外观质量和埋设数量，用分辨率为0.05的声度尺测量锚固深度。b)由专业检测单位对锚栓进行锚固性能拉拔检测。检验指标应符合下列规定：a)锚栓的类型、规格、数量、布置位置和锚固深度必须符合设计规定。b)锚栓的埋设应牢固、可靠、套管不得外露。(C)干挂墙体顶部、底部连接的检验检查方法A)手动和观摩检查B)底部采用分度值为1mm的钢直尺测量检查空隙宽度。检验指标a)女儿墙压顶坡度正确，罩板安装牢固，不渗漏、无空隙。女儿墙内侧罩板深度不应小于150mm，罩板与女儿墙之是的缝隙应使用密封胶密封。b)钢材的连接件不得与铝合金立柱直接接触.。c)立柱、顶底部横梁干挂墙体板块与主体结构之间应有伸缩。d)密封胶应平顺严密、粘结牢固。(D)立柱连接的检验。检查方法a)在立柱处观察检查。b)用分辨率0.05mm的游标卡尺和分度值为1mm的钢直尺测量，芯管长度和空隙问题。检验指标应满足：a)芯管材质、规格应符合要求。b)芯管插入上下立柱的长度不得小于200mm。c)上下两立柱间隙不应小于10mm。d)立柱上端与主体结构固定连接，下端应为可以上下活动的连接。(E)梁、柱连接节点的检验。检查方法a)梁、柱节点处观察和手动检查b)采用分度值为1mm的钢直尺和分辨率为0.02mm的塞尺测量，连接件、螺栓的规格和横梁的两端缝隙宽度。检验指标应符合下列标准：
