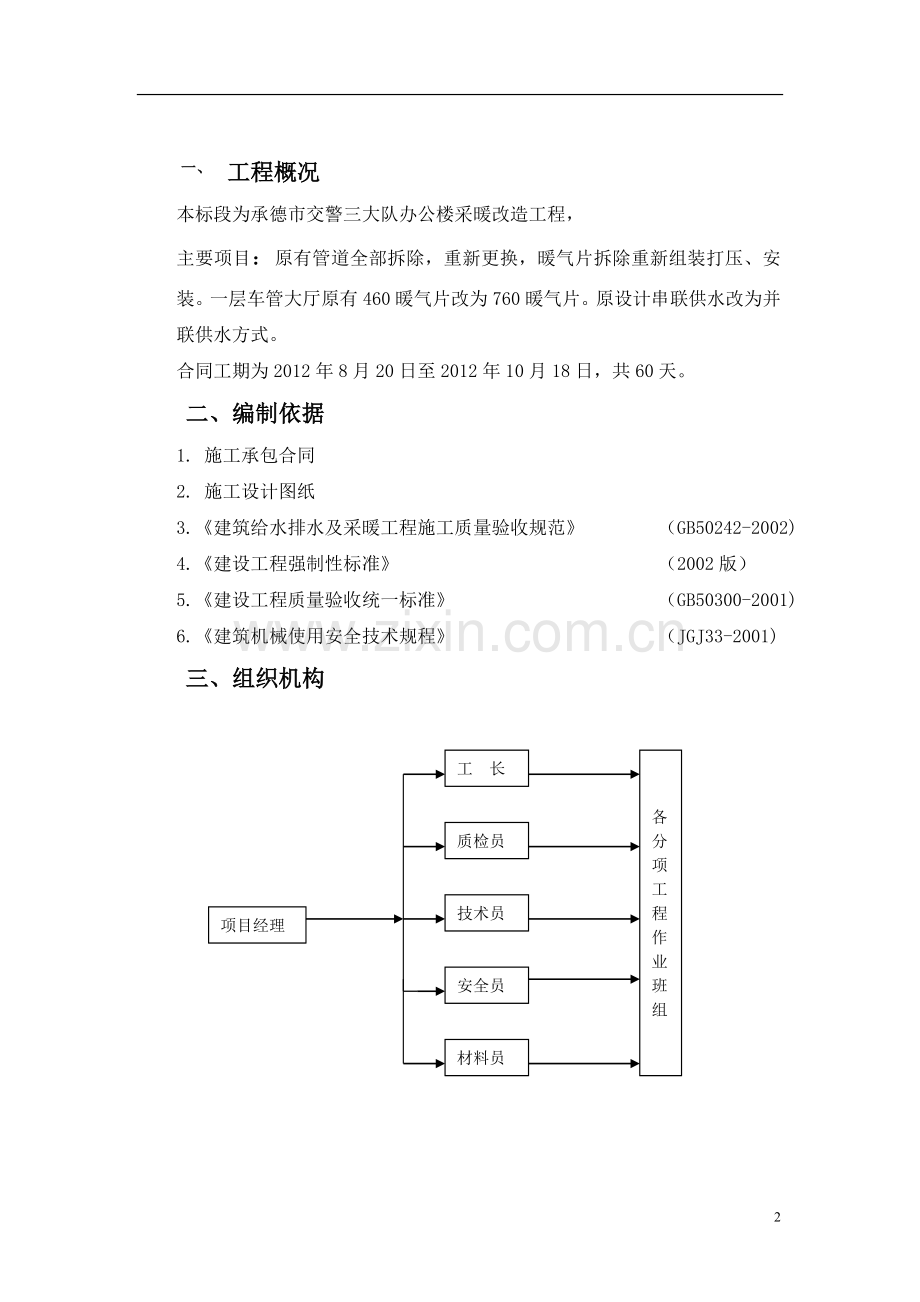

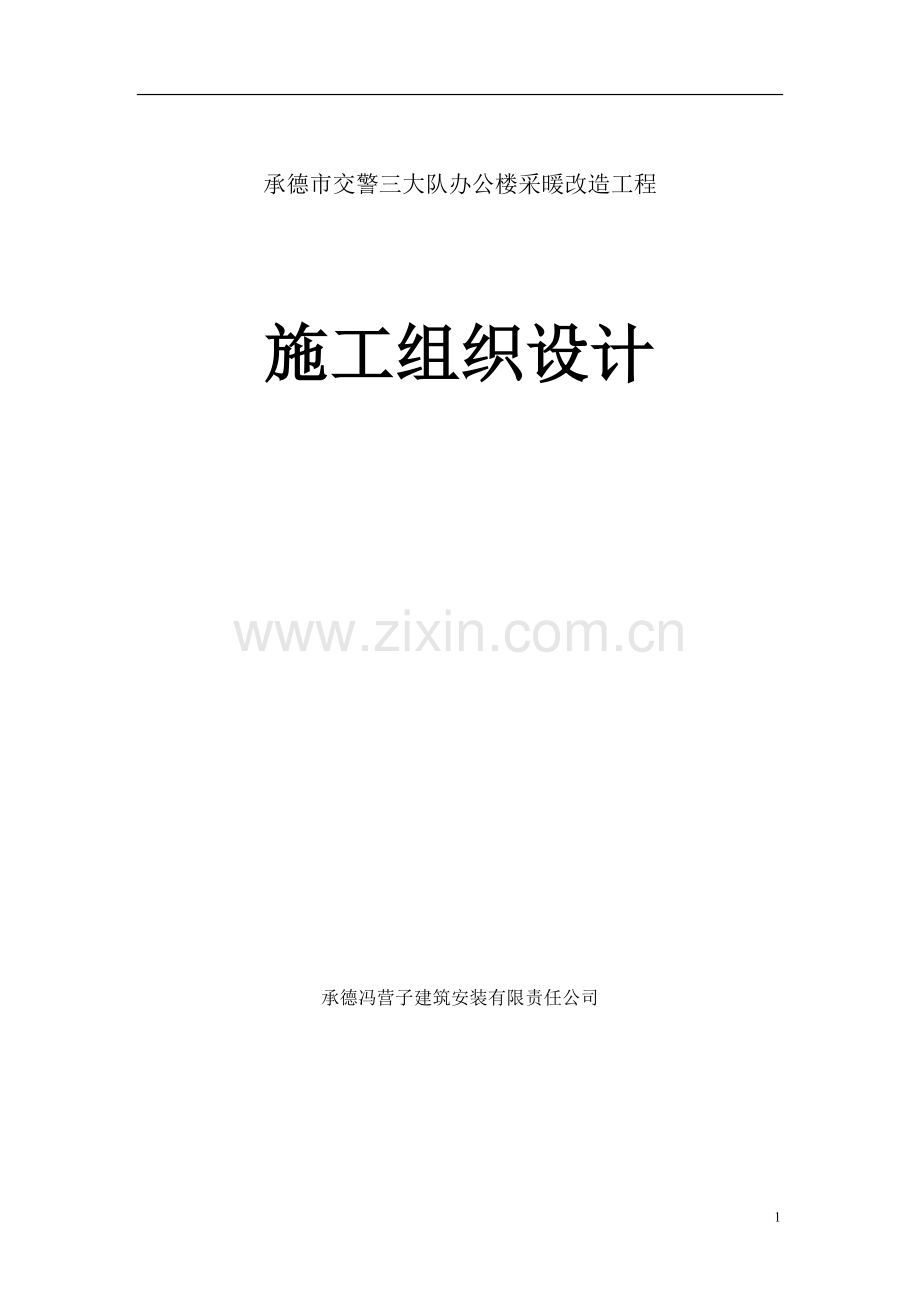

承德市交警三大队办公楼采暖改造工程施工组织设计承德冯营子建筑安装有限责任公司一、 工程概况本标段为承德市交警三大队办公楼采暖改造工程，主要项目：原有管道全部拆除，重新更换，暖气片拆除重新组装打压、安装。一层车管大厅原有460暖气片改为760暖气片。原设计串联供水改为并联供水方式。合同工期为2012年8月20日至2012年10月18日，共60天。二、编制依据1. 施工承包合同2. 施工设计图纸3.建筑给水排水及采暖工程施工质量验收规范 （GB50242-2002)4.建设工程强制性标准 （2002版）5.建设工程质量验收统一标准 （GB50300-2001)6.建筑机械使用安全技术规程（JGJ33-2001) 三、组织机构各分项工程作业班组工 长质检员技术员项目经理安全员材料员四、施工准备施工准备工作计划如下表：项目内容负责人员涉及单位完成时间组织准备成立项目部项目经理施工企业2012.8.20技术准备熟悉图纸，参加图纸会审编制施工组织设计技术交底技术员建设单位监理单位设计单位2012.8.20劳动准备焊工、管工、电工、力工招聘及作业班组组建项目经理工 长项目部2012.8.21现场准备办公、休息室、库房施工用水管路临时用电设施项目经理工 长项目部2012.8.21物资准备管材、管件组织进场管材取样复试、报验施工机具组织进场技术员质检员材料员监理单位项目部检测部门2012.8.21五、施工方案（一）施工顺序： 1.户内系统：旧管拆除散热器除垢冲洗墙体钻孔管道安装球阀安装水压试验检查验收。2.户外系统定位放线楼板钻孔地面拆除焊管安装闸阀安装分户锁接水压试验管道保温地面恢复检查验收。（二）施工方式方法 1.旧管拆除： 入户施工前，事先与甲方约定时间，挪开腾出施工作业面，。 拆除旧钢管一律采用角磨切割，禁止采用气割操作，确保安全。 2.墙体钻孔： 首先根据设计图纸和房间内实际情况，确定管线走向，遇到管线穿墙部位时采用电动冲击钻钻孔。3.普通焊接钢管普通焊接钢管采用丝扣连接4.水压试验室内采暖系统安装完成后，进行水压试验，试验压力为0.9Mpa。水压试验时，必须通知监理到场见证，并由甲方打压单上签名，方可验收。5.户外干管、立管安装（1）定位放线：根据设计图纸和楼梯间实际情况，确定干管进户位置、走向以及供回水立管的位置，尽量避让配电箱、垃圾道口，不影响楼梯、门口的正常通行。立管定位采用线坠23层吊一次线，确保管道垂直度。（2）楼板钻孔：采用电动水钻开孔，禁止手工开凿。（3）管道连接：设计规定干管和立管采用焊接钢管，管径小于等于DN32毫米为丝扣连接，管径大于DN32毫米为焊接。6.阀门安装底层供回水立管采用与所在管段相同规格的闸阀，阀门安装前,检查填料,其压盖螺栓须有足够的调节余量.法兰或螺纹连接阀门在关闭状态下安装,安装阀门前,按设计核对型号,并按介质流向确定安装方向.同一平面的成排空门安装时是45度角，才能保证阀门间开关不受影响。安全阀门安装，按下列规定进行，检查其垂直度，检查是否符合规范要求。安全阀的最终调试宜在系统上进行，开启和回复压力应符合设计文件的规定。安全阀经调整后，在工作压力下不得有泄漏。安全阀最终调整合格后，铅封。7.系统水压试验采暖管道系统安装完成后，要进行系统水压试验，试验压力为0.9MPa系统水压试验时，要有监理、建设单位代表参加见证，并在试验记录上签字。8.管道防腐和保温（1）管道切割下料后，除端部100mm范围先刷一遍防锈漆，然后就位安装。水压试验合格后，再刷一遍防锈漆。地沟管道应用50厚橡塑保温。（2）管道保温采用50厚橡塑保温外缠铝帛保温纸。（三）施工组织计划1.根据建设单位情况，采暖改造，安排2个作业班组，在办公楼之间组织平行施工，8月22日开始，计划在9月末完成。2.系统水压试验和管道保温等安排在9月30日完成。六、质量技术措施1.水压试验：钢管连接管道，水压时间应在24小时后进行；水压试验前，管道应固定，接头需明露。用手动泵加压，压力表精度为0.01MPa，升压时间不小于10分钟；升压至规定试验压力0.4MPa，稳压1小时，测试压力降不得超过0.05MPA，同时检查各连接处不得渗露；直埋在地坪和墙体内的管道，试压工作必须在面层浇捣或封堵前进行，达到试压要求后土建方能继续施工。 （二）钢管安装1.干管安装：供暖管道安装应从楼栋入口处或分支点开始，安装前要检查管内有无杂物。螺纹连接用手和管钳上管，管松紧度适宜，外露23扣为止。管道在过墙、穿楼板及遇伸缩缝处必须先戴上套管。按照设计图中的规定位置和标高，安装阀门、过滤器等。安装时要注意方向，决不能安反。管道安装完，检查坐标、标高、甩口位置、变径等是否正确，找准找正、调整好支架位置。严禁在距支架50MM以内的位置上设置焊口或分支点。2.立管安装：根据设计要求和规范中规定，在立管安装划线上栽好立管卡子。将套管穿在管段上，按编号从第一节立管开始安装，管子适宜度以外露23扣为好。预留口的短管应平正。检查立管上每个预留口的标高角度是否正确、准确、平正，然后把卡子的螺栓拧紧，在预留管口处设置临时封堵。3.基本要求管道支托架的安装距离应正确、平正、牢固，与管道支架的接触紧密。构造符合要求，滑动支架要求管道伸缩灵活，管道固定支架的位置和构造必须符合设计要求和施工规范要求。补偿器的型号、安装位置、尺寸、数量及固定支架必须符合设计要求，并应按规定进行预拉伸。管道坡度应符合设计要求或施工规范规定，正负偏差不超过设计要求的1/3。丝扣连接紧固，不乱丝，外露23扣，无麻头；焊缝不得有裂纹、烧穿、结瘤、尾坑、夹碴和气孔等缺陷；法兰连接时，对接平行、严密、不允许用双层以上垫片。螺栓外露丝扣不得大于直径1/2，螺母应在同一面上。管道穿楼板内套管顶部高出地面不少于20MM。底部与天棚齐平，墙壁内套管两端与装饰面平。明装管道的接口不得设在结构内或套管内。管道不允许半暗半明，不得吃墙。阀门安装在同一房间内其高度一致，应安装在便于开关与检修处，其型号、规格、耐压强度和严密性试验结果符合设计要求，安装位置、进出口方向正确，连接牢固紧密。待根据系统平衡要求进行调试并作出标记活接头应设置于管道、阀门便于检修拆除的部位，同房间立管卡子高度应一致，支管超过1.5M应设挂钩。管道和金属管架上的锈污必须清除彻底，油漆种类及遍数符合设计。油漆附着良好，无脱皮、起泡、流淌、污染和漏涂。附：管道安装允许偏差：项次项 目允许偏差检验方法1横管道纵横方向弯曲（mm）每1m管径100 mm1 mm用水平尺、直尺、拉线和尺量检查管径100 mm1 .5mm全长（25m以上）管径100 mm13 mm管径100 mm25 mm2立管垂直度（mm）每1m2 mm吊线和尺量检查全长（25m以上）10 mm3弯管椭圆率管径100 mm10用外卡钳和尺量检查管径100 mm8折皱不平度（mm）管径100 mm4 mm管径100 mm5 mm1采暖管道坡度一般为0.003,不得小于0.002,最高点和最低点分别设排气和泄水装置,干管末端应有自动排气阀,并引至附近水池或室外;2管道穿墙和楼板,应设钢制套管,其顶部高出地面20mm,卫生间及厨房30mm,底部与楼板底面相平;安装在墙内的套管,其两端应与饰面相平,套管内用油麻填塞;3安装不保温的采暖双立管,两管中心距为80mm,允许偏差5mm,供水管应在面向的右侧;4采暖管道安装,管径32mm以下应丝接,管径40mm以上采用焊接或法兰连接,法兰垫应用石棉橡胶垫;5采暖管道转弯处应用煨弯,不准使用压制弯头;6干管变径应用偏心大小头,热水采暖管道应使管顶平齐,以利排气;7补偿器安装前应进行预拉伸,并按设计做好固定支架;8管道的焊缝和弯曲部位严禁焊接支管,接口焊缝距起弯点不得小于100mm,距支架或吊架边缘不得小于50mm;9散热器立管支架高度1.51.8米,其水平支管长度大于1.5米时,应设角钢支架固定在墙上;(四)散热器安装1散热器支管应有坡度,当支管全长小于0.5米时,坡度值为5mm,大于0.5米时为10mm;2散热器与管道连接,必须安装活节,阀门宜紧靠散热器;3散热器的安装高度一般距地面100200mm,离墙净距40mm,散热器在窗下安装应居中,顶部距窗台板的距离不得小于50mm;4每组散热器应设手动跑风,手动跑风口垂直向下;5散热器托架安装,位置应正确,埋设应平整且牢固。（五）系统水压试验1.在管道安装完成后，要对系统进行水压试验，首先向系统内注水，在注水过程中要注意检查系统的中间控制阀门是否全部开放，并安排专人定岗负责操作检查。2.启动加压泵使系统内水压逐渐升高，先缓慢升至工作压力，停泵观察，经检查各部位无渗漏、无破裂时，无异常情况，再将压力升至试验压力，一般分2-4次升至试验压力，各种材质给水系统试验压力为工作压力的1.5倍，不得小于0.6MPa。3.试压过程中如发现接口处泄漏，及时作上记号，泄压后进行修理，再重新试压，直至合格为止。4.本工程管道系统在试验压力下观测10min内压力降不大于0.02MPa,表明管道系统强度试验合格，然后降至工作压力，再做较长时间检查，此时全系统的各部位无渗漏、无裂纹，管道系统的严密性为合格。5.试验结束，认真如实填写管道水压试验记录，由施工、监理、建设单位人员予以签字确认。形成资料，整理存档。（六）管道系统吹扫和清洗管道系统强度实验合格后，分段进行吹扫和清洗；吹扫的顺序一般按主管，支管，排管依次进行。吹洗前，应将系统内的仪表予以保护，并将孔板及止回阀芯等部件拆除，妥善保管，待吹洗后再复位。吹洗时，应用锤敲打管子，对焊缝，死角和管底部位应重点敲打，但不得损伤管子。水冲洗的排放管应接入可靠的排水井或沟内，并保证排水畅通和安全。水冲洗应以管内可能达到的最大流量或不小于1.5m/s的流量进行。水冲洗应连续进行，以出口的水色和透明度与入口处的目测一致为合格。管道冲洗后应将水排尽，需要时可用压缩空气吹干或采取其他保护措施。 七、安全生产措施（一） 安全生产指标施工过程中，人员轻伤及以上事故为零；住户财产损失为零。（二）安全技术措施为确保上述指标的实现，特制订如下措施：1. 特种作业持证上岗制度电工、电焊工等特种作业人员必须经过考核合格，并取得岗位证书方可上岗作业。2. 班前安全活动制度施工班组的每天班前安全活动由专职安全员或班组长主持，活动内容包括：（1）学习作业安全交底的内容、措施；（2）了解将作业的环节和危险度；（3）熟悉安全操作规程；（4）检查劳动保护用品是否完好，并正确使用。安全员要作好每天的活动记录。3.临时用电措施施工现场临时用电必须符合JGJ46标准的规定。（1）配电箱、开关柜要做到“一箱、一机、一闸、一漏”，有门、有锁和防雨防尘。（2）电焊机一次线长度不超过5m，二次线长度不超过30m。（3）热熔器禁止在木地板、家具上操作，并远离易燃物品。4.其他方面（1）墙体、楼板钻孔前，必须孔洞所在位置及周边原由配电线路的走向，避免损坏触电伤人或引起火灾事故；（2）室内和楼梯间材料堆放不得影响住户正常通行。（3）施工中形成的孔洞、沟槽必须及时维护，设置安全标示及夜间照明。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 14
