大楼消防工程施工组织设计(范本).doc

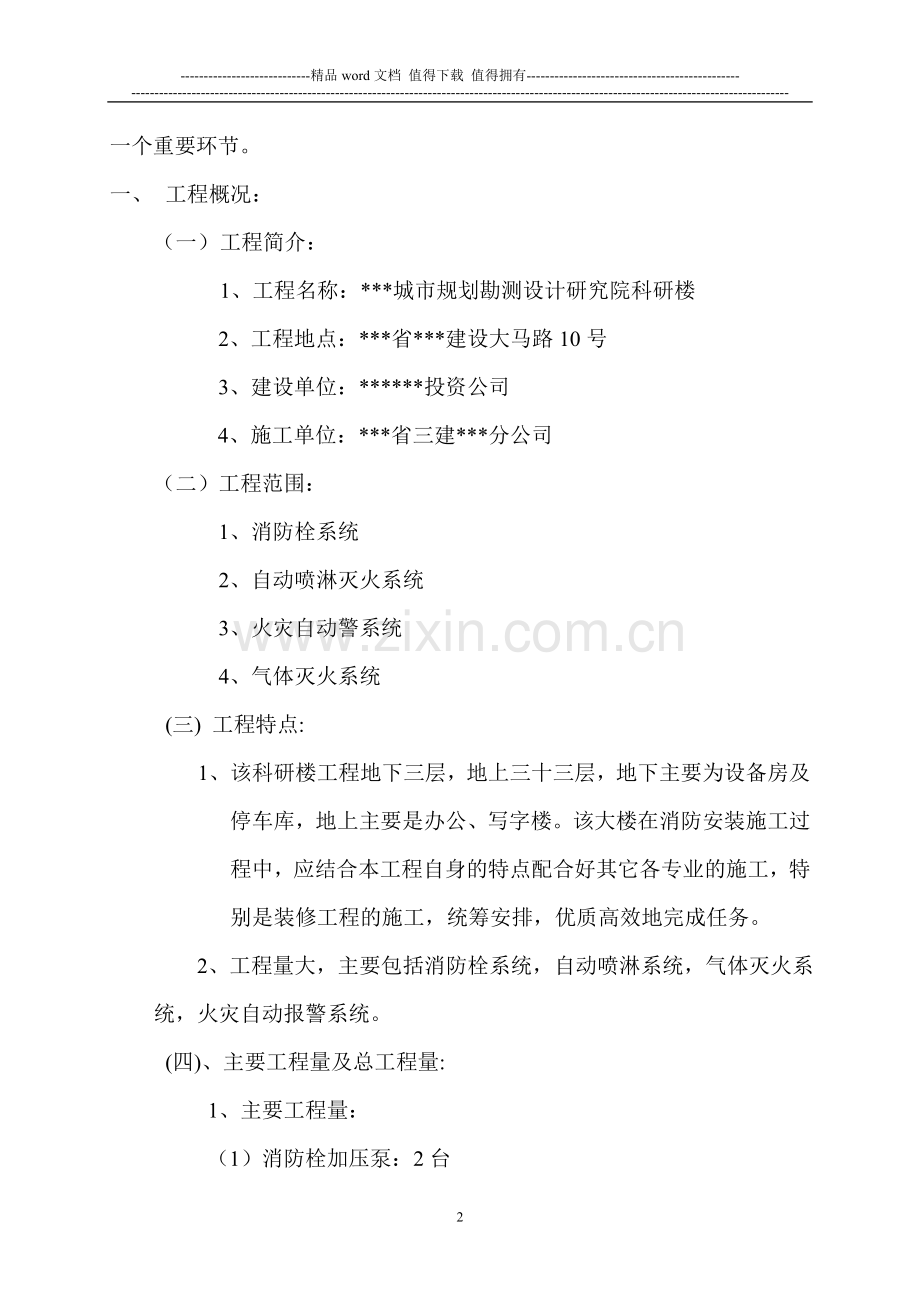

-精品word文档 值得下载 值得拥有-本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】 施工组织设计是安排施工准备和组织工程施工的全面性技术,经济文件,是指导工程施工的法规。是施工单位为指导工程施工而编制的设计文件,是保证按期,优质完成工程施工任务的重要措施,是施工单位进行科学管理的一个重要环节。一、 工程概况：（一） 工程简介：1、工程名称：*城市规划勘测设计研究院科研楼 2、工程地点：*省*建设大马路10号 3、建设单位：*投资公司 4、施工单位：*省三建*分公司（二）工程范围： 1、消防栓系统 2、自动喷淋灭火系统 3、火灾自动警系统 4、气体灭火系统 (三) 工程特点:1、 该科研楼工程地下三层，地上三十三层，地下主要为设备房及停车库，地上主要是办公、写字楼。该大楼在消防安装施工过程中，应结合本工程自身的特点配合好其它各专业的施工，特别是装修工程的施工，统筹安排，优质高效地完成任务。 2、工程量大，主要包括消防栓系统，自动喷淋系统，气体灭火系统，火灾自动报警系统。 (四)、主要工程量及总工程量: 1、主要工程量： （1）消防栓加压泵：2台 （2）自动喷淋加压泵：2台 （3）消防栓稳压泵：2台 （4）自动喷淋稳压泵：2台 （5）消防联动控制柜：1台 （6）模拟盘：1台 （7）室内消防栓：113套 （8）屋面试验栓：1套 （9）消防水泵接合器：10套 （10）湿式报警阀：4套 （11）各类阀门：301个 （12）压力表：64个 （13）镀锌钢管：1批 镀锌管件：1批 （14）全淹没式CO2灭火系统：1套 （15）玻璃喷头：5935个 （16）探头：若干 （17）管道支架：约25吨（五）、主要施工机具计划：序号 机 具 名 称规 格单位数量备 注 1套丝机 1/22寸 台 2 国产 2套丝机 24寸 台 2 国产 3电线管煨弯器 3/4寸 套 4 国产4电线管煨弯器 1套 4国产5管钳 1/26把 16国产6电冲击钻625台6进口7无线电对讲机台8带充分电器8数字式万能表台2国产9电工成套工具套610水准仪台111手推车辆612人字梯613步副713电锤把314切割机台315试压泵台216台钳台2二、施工组织与施工技术方案：（一） 施工准备工作计划：1、施工力量的准备 该科研楼工程量大，技术复杂。与其它专业交叉施工，安装高峰约需九个月左右时间，公司在现场对所有进场专业施工队进行综合管理和统一指挥。当安装进入高峰期，施工员另配两名助手，分片或分系统负责施工的管理工作。在施工高峰期，消防专业进入约2030人进行安装施工。消防专业施工队配合有专门的安全检查人员，质检员及消防人员，组织做好各项消防施工管理工作。2、 现场临时设施：（1） 垂直运输：设备吊装垂直运输由项目部统一安排。大型设备垂直运输用项目部设备的塔吊及吊装平台，该楼地下层消防设备较多，塔吊无法吊用的设备用汽车吊运，大型设备在吊前提出与项目部联系，由项目部统一安排。（2） 临时用水电措施：施工用水源、电源设施统一由项目部设置，施工用电线路采用电缆敷设，分段供应。施工与消防用水、水源，现场设一储水池和泵房，沿现场四周埋设，150水管，现场设消防栓供消防用水。（二） 施工技术力量的安排：序 号 现 场 技 术 力 量 人 数 备 注 1现场施工员（消防） 2工程师 2现场施工员（自动报警） 2工程师 3焊工 4有焊工证 4管工 8证件齐全 5电工 6证件齐全 6安全员 1证件齐全 7质检员 1证件齐全 8消防员 1证件齐全（三） 主要施工顺序：1、 消防栓、自动喷淋系统：图纸会审预留预埋投料检验除锈防腐管道冲洗管道制作与安装设备安装试压仪表安装防腐面漆竣工验收 安装顺序：立管自下至上，平面管自干管至支管。2、 火灾自动报警系统： 图纸会审预埋线管投料检验线槽、线管敷设 管内穿线设备安装系统调试竣工验收 （四） 施工方法：1 根据设计要求，确定施工用工料、机具、质量标准。做好管道预制的草图测绘工作，解决与其他工种之间存在的矛盾。2 投料检验：（1） 管材、型钢均要求有材质证明。 A、产品出厂合格证。 B、产品检验报告或产品质量证明书。 C、*建材产品使用认证证书。 （2）各种阀部件安装前，应进行严密性试验及强度试验，抽查10。3防腐防锈：1、 各种支架及带锈管材采用电动钢丝砂轮或钢丝进行除锈，要 求表面见金属光泽，无污物。4 管道制作与安装： （1）测量下料图纸管道长度管件长度连接丝扣长度。 （2）镀锌管道口处偏斜度1/50，管膜及毛刺应清理干净。 （3）镀锌管道连接螺纹处涂密封胶，后缠生料带后拧紧， 以保证丝扣连接管网的严密性。 （4） 镀锌管道丝扣连接应按DBJ306-87标准进行国产管件及丝扣的加工安装。（5） 穿砼墙壁、砖墙、石膏板墙、吊顶等处的管道需用专 用工具开孔，以保证结构及装修工程质量。 5设备安装： 该消防工程设备主要有：消防泵、控制台、控制柜与模拟盘设备的安装就位前必须详细阅读说明书，按照片设计图纸中设备安装大样来施工。 （五）质量保证措施： 1、施工员必须领导施工班组做好下面几项控制工作：（1） 坚持按图纸施工。（2） 严格执行施工验收规范和操作规程，严格按照国家颁发的施工验收规范、质量检验评定标准来统一施工，发现质量问题要采取有效措施，立即补救，不遗留；（3） 做好各施工环节的质量查检，坚持自检、互检验收和分项工程检查验收；（4） 提高检验工作的质量。（5） 系统试压：A 喷淋系统：每个区单独一根喷规划院科研楼喷淋系统分为四个区，淋给水立管（PL1、PL2、PL3、PL4），在系统试压过程中，每个区单独试压，且每个区的喷淋平面每层又单独试压，具体为：分区名称工作压力（MPA）试验压力（MPA）低区1（PL1）0.701.40低区2（PL2）0.901.40高区1（PL3）1.101.50高区2（PL4）1.401.80试压合格，整个系统开通后，进行总体试压，直到合格。B 消火栓系统：规划院科研楼消火栓系统分为三个区，分别为高、中、低三区，三个区在安装完成后分别试压。三个区具体为：分区名称工作压力（MPA）试验压力（MPA）低区0.801.40中区1.101.50高区1.401.80整个系统开通后，进行总体试压，直到合格。在试压过程中,水压的测试点设在该系统的最低点,对管网注水时,应将管网的空气排净,并应缓慢升压,达到试验压力后,稳压30分钟, 目测管网无泄露、无变形，且压力降不大于0.05MPA,然后将压力降至工作压力,对试压管道进行全面检查,以无渗漏为合格。2、执行原材料设备、进场检查验收制度。做到进场的材料、半成品等都要符合设计要求的型号、规格、材质，并有产品质量证明书。3、检测用量具和仪器必须经计量部门，检定认定合格后，并在合格期内使用。3、 工程质量保证体系： 质量主管 项目经理 项目付经理 施 施工 施工 施工 焊工 工 技术 技术 技术 质检 管 员 员 人员 负责 理 （电） （管道） （气体） 人 施工队 班组队 质检员 全体施工员（六）安全技术措施： 安全生产管理要在施工过程中正确贯彻，“安全为了生产，生产必须 安全及预防为主”的方针，采取安全技术措施。在保证安全生产前 提下，全面完成施工任务。 1、建立安全生产责任制，队及小组安全员要加强安全检查，对工人进行安全教育，施工员要有对有关重点部位施工的安全文字交底。 2、建立安全生产定期检查制度，班组每日检，队里每周检，以自查为主，互查为辅，查思想、查制度、查纪律、查隐患，并结合季节特点，重点查防触电、防火、防高空坠物、防物体打击等措施落实。 3、进入现场要严格遵守现场各项规守制度，必须戴好安全帽。 4、现场用电要找电工，其它人员不准拆接临时电源，用电的设备要按安全用电要求使用。 5、氧气瓶、乙炔瓶夏天应注意遮盖，防曝晒，安全距离为1M。 6、施工机械要按操作规程去做。 7、工程安全体系： 项目经理 * 安全主管 * 电施工 水施工 气体施工 安全员 安全员 安全员 * * * 各班组及辅助工三、施工进度计划： 由于该工程要在明年四月全面验收完毕，为了配合好其它项目，特别是室内装修项目，我们要求整个消防工程必须在明年三月底全面竣工，通过自检。 具体施工安装进度见下表： 月份 项目 进度 十 十 一 十 二一二三四施工准备工作8人消防栓立管安装4人喷淋总立管安装4人自动报警竖向线槽敷设3人环网层消防管道安装3人各层线槽线管道安装3人各层喷淋平面管道安装 刷油漆4人线槽、线管内穿线3人消防水泵安装5人消防栓箱安装4人喷头安装4人配合室内装修探头安装3人配合室内装修系统试压4人控制柜、模拟盘安装5人系统调试4人全面自检至合格8人交工验收8人0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a5413
