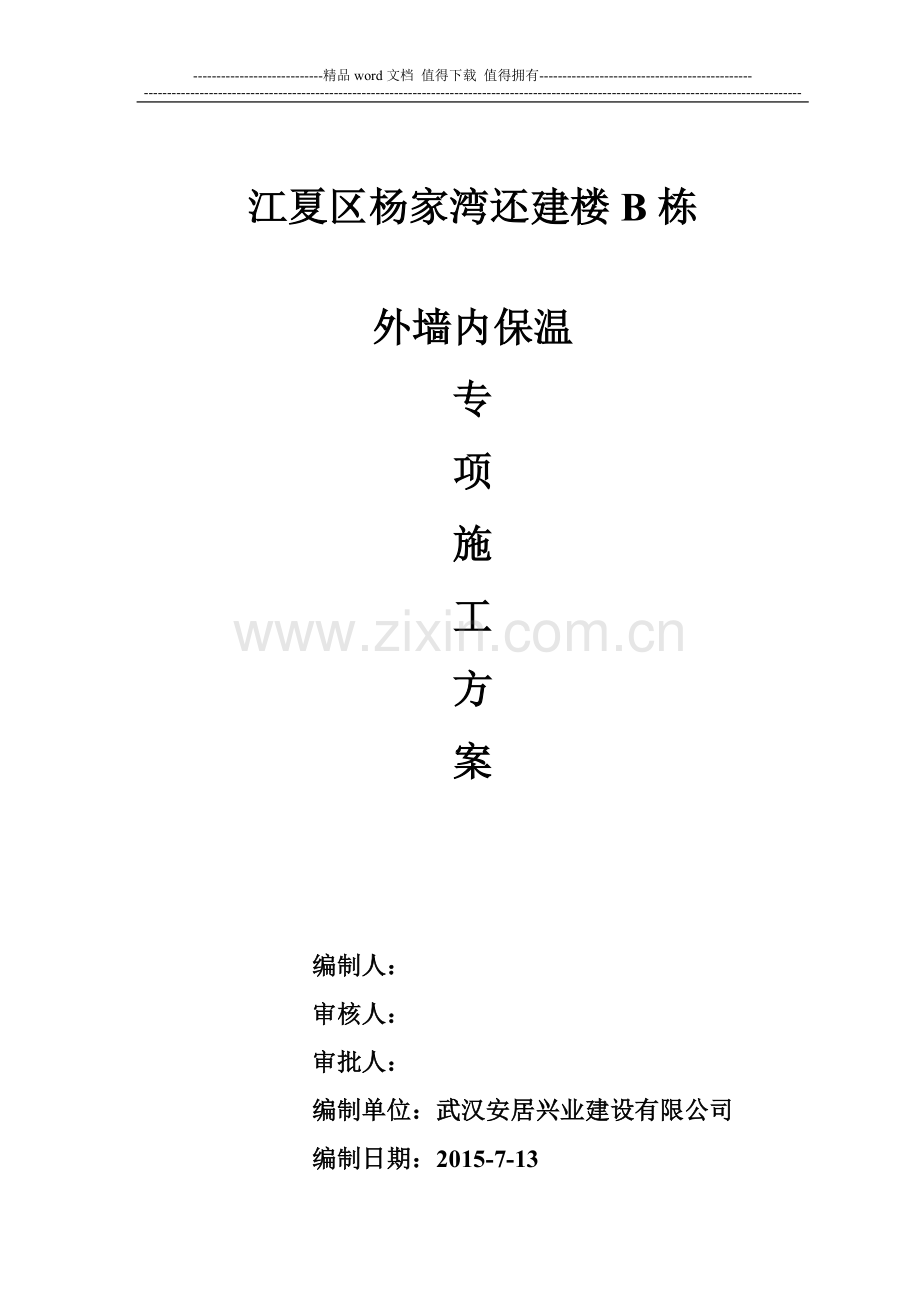

江夏区杨家湾还建楼B栋

外墙内保温
专
项
施
工
方
案

编制人：
审核人：
审批人：
编制单位：武汉安居兴业建设有限公司
编制日期：2015-7-13

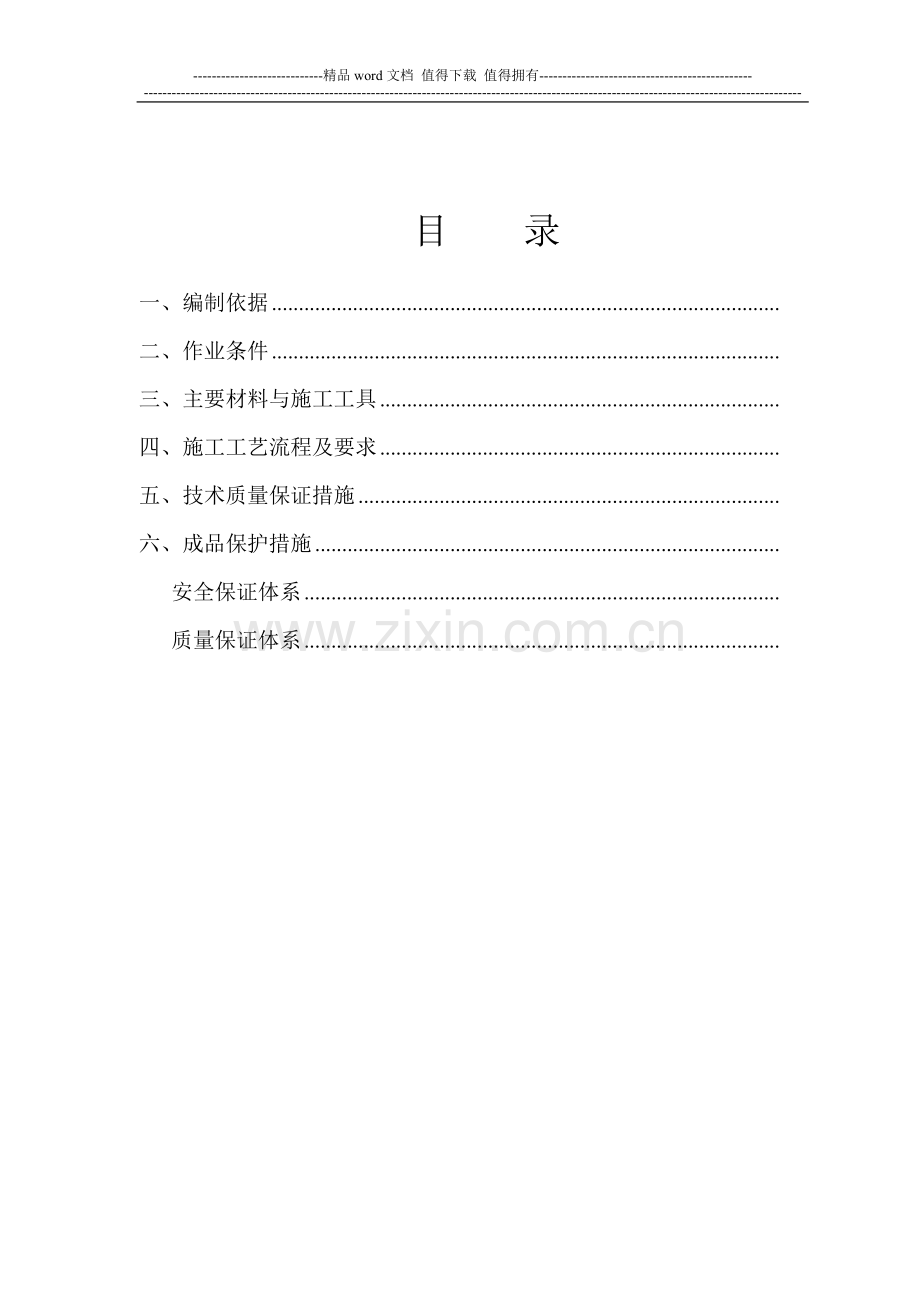

目 录

一、编制依据
二、作业条件
三、主要材料与施工工具
四、施工工艺流程及要求
五、技术质量保证措施
六、成品保护措施
安全保证体系
质量保证体系

XPS挤塑聚苯板外墙内保温专项施工方案
一、 工程概况
工程名称：江夏区杨家湾还建楼B栋工程
工程地点：江夏区纸坊姜家畈村
建设单位：武汉市江夏城建投资有限公司
设计单位：武汉理工大设计研究院
监理单位：湖北新天地工程建设监理有限责任公司
施工单位：武汉安居兴业建设有限公司
江夏区杨家湾还建楼B栋工程总建筑面积12644.11㎡，总工期：450天。结构形式：框架剪力墙结构；地上24层，地下1层，建筑高度：75.3m；。主要结构使用年限为50年。
施工部位：
江夏区杨家湾还建楼B栋，外墙内保温。

二、 编制依据
1、《建筑结构通用图集》（88J2-4墙身-外墙保温）
2、建设部2000年第76号令《民用建筑节能管理规定》
3、《民用建筑节能设计标准》（JGJ26-95）(DBJ01-602-97)
4、《外墙外保温施工技术规程》（JGJ144-2004）
5、《建筑装饰装修工程质量验收规范》（GB50210-2001）
6、施工图纸设计要求
7、发包方提出的施工要求及技术交底。
8、建筑装饰及验收规范。
9、建筑工程施工现场管理规定
三、作业条件
1、基层墙体的质量必须符合相关质量验收规范和标准要求，主体结构已验收，并办理四方验收手续。
2、脚手架搭设完毕并通过验收。
3、外门窗通过验收并有相应成品保护措施。
4、外阳台部位电器暗管，接线盒安装完毕，外墙雨水管卡预埋完毕。
5、正常施工温度5℃以上，风力超过5级或中雨以上天气不得施工。施工完毕后应防止阳光直晒。
四、主要材料与施工工具
1、 专用胶粘剂：
专用胶粘剂是一种聚合物液体胶粘剂，在现场与干混料混合成为聚合物砂浆，用于粘贴聚苯板。其主要技术性能指标详见检测报告。
2、挤塑聚苯乙烯保温板：
挤塑聚苯乙烯保温塑料板即XPS板，挤塑聚苯板保温板保温性能好，经久耐用，施工方便。普遍用于房屋建筑外墙外保温。其主要技术性能指标详见检测报告。
3、玻纤网格布：
玻纤网格布应用于抹面砂浆中，不仅能增强抹面砂浆强度，还能阻止裂纹生长，达到防裂的目的。
XPS保温系统用玻纤网格布，（网孔尺寸4ｘ6mm,重量为160g/m2）
玻纤网格布经过耐碱涂层处理，具有抗腐蚀、抗老化性能。玻纤网格布各项性能指标详见检测报告。
4、固定件：Φ8聚乙烯胀塞，采用长88mm镀锌螺丝和塑料垫板（Ф50mm）对聚苯板进行固定。使用温度范围-40℃--80℃。
5、主要施工工具
（1）抹子、砂纸、2m靠尺、弹线墨盒、壁纸刀、铲刀、阴阳角抿子
（2）电动搅拌机、角磨机
（3）其他劳保及安全用具
五、施工工艺流程及要求
1、施工工艺流程图：
施工准备

基层墙体处理

弹线

配胶粘砂浆
翻包网格预粘
粘贴挤塑聚苯板

打磨找平

特殊部位处理

抹底层沙浆

连续施工、一次性成活
铺设网格布

抹面层沙浆

验收

2、施工要点
（1）基层墙体的处理：
基层墙体表面不得有油污、脱模剂、浮尘等污染物，墙面不平整处可用角磨机打磨，松动或风化的部分可用水泥砂浆填实后找平。基层墙面若太干燥，应适当洒水润湿。
（2）墙面弹线、挂线：
施工前首先读懂图纸，确认基层结构墙体的伸缩缝、结构沉降缝、防震缝墙体体型突变的具体部位，并做出标记。此外还应弹出首层散水标高线和伸缩缝具体位置。
（3）粘贴挤塑聚苯板：
①配制粘结专用砂浆：将粘结专用胶粘剂：保温干混料＝1：4.0～4.4重量配合比用搅拌机充分搅拌均匀，静置3分钟后即可使用。严禁加水使用。每次配好的胶粘砂浆应在60分钟内用完，超过此时间的胶粘砂浆不得继续使用。
②用铁抹子首先沿发泡聚苯板周边（注意：非侧面）涂抹配制好的胶粘砂浆，宽度50mm左右，厚度10mm左右，侧面留50*50mm宽排气口，而后在板的中间部位均匀布置6个粘接点，每点直径100mm，浆厚10mm，中心距离200mm。使用非标准板时长宽每200mm设一个粘接点。必须保证挤塑板与基层粘接面积不小于30%。
③挤塑聚苯板抹完胶粘砂浆后应立即平贴在基层墙体上轻轻滑动就位，并随时用靠尺检查平整度和垂直度。粘贴挤塑聚苯板时板与板之间要相互挤紧，每贴完一块板后及时清理挤出的胶粘砂浆。
挤塑聚苯板粘贴牢固后如发现有接缝不平的现象立即用打磨抹子打磨，磨平后用刷子将挤塑聚苯碎屑清理干净。挤塑聚苯板要从下到上沿水平方向横向铺贴，上下板之间错开、不得通缝。拐角交接处应相邻错开。
④配置抹面聚合物保温砂浆：将抹面专用胶粘剂：保温干混料＝1：4.0～4.4重量配合比用搅拌机充分搅拌均匀，静置3分钟后即可使用。每次配好的胶粘砂浆应在60分钟内用完。严禁加水使用。在挤塑聚苯板表面抹底层聚合物砂浆1—2mm，木抹子搓平。将大面网格布沿水平方向或垂直方向绷直，用抹子将其抹平，使其紧贴底层聚合物砂浆。网格布搭接时注意搭接宽度不小于80mm。门窗角部、挤塑聚苯板拐角处等应力集中部位如没有膨胀缝，沿45度方向各加一层400*200网格布，
在底层聚合物砂浆凝结前，抹面层聚合物砂浆，厚度1—2mm，以盖住玻纤网格布为准。
⑤在以下部位需翻包网格布：门窗洞口、勒角、阳台、变形缝和其他需要中止体系的部位。其做法如下：在挤塑聚苯板上抹上胶粘剂，将幅宽250mm的玻纤网布一端100mm压入胶粘剂内，而后将涂好胶粘砂浆的挤塑聚苯板粘贴在墙上，背面和侧面抹上底层聚合物砂浆，将预先甩出的玻纤网布沿板翻转粘贴在挤塑聚苯板上。
（4）常用细部节点处理如下图（以下节点图集为通用节点图集，视工程实际情况选择使用，节点有不全之处请参照相关图集和规范）：

六、技术质量保证措施
1、基础工作：
（1）施工前认真读懂图纸，严格按照国家现行施工规范和总包编写的施工组织设计进行施工。
（2）认真组织学习执行有关规章制度，对全体员工进行质量意识教育，牢固树立“质量是企业的生命”和“为用户服务”的思想。
（3）按照ISO9002体系运行文件的要求建立质量保证组织体系，设立专职质检员和成品保护管理员岗位，建立岗位责任制，并建立相应的台帐，单位的领导要经常检查质量保证体系的运转情况。
（4）要根据专业特点制定本工程的质量管理重点，并成立TQC小组，经常开展质量分析活动和劳动竞赛活动，做好记录。
2、物资检验规定：
（1）对所有进场的原材料、半成品组织检查验收，建立台帐。
（2）所有进场物资如由分包单位自行采购的，分包单位必须随材料进场向总包提供合格的材质证明、出厂合格证和试验报告。
（3）对进场的物资必须进行标识，按照已经经过检验、未经检验和经检验不合格等三种状态进行分种类堆放，严格保管，避免勿用不合格的材料。
（4）对不合格物资，坚决要求不准进场，同时要注明处理结果和材料去向。对不合格材料的处理，应建立台帐。
3、过程检验及报验规定：
（1）严格执行国家现行规范、标准及企业的各项规定，严格按照设计要求组织施工。
（2）每个分项工程（工序）开工之前，分严格按工艺标准要求对操作班组进行技术、质量交底。
（3）工程施工实行“三检制”，应认真抓好班组的自检工作，设立专职质检员，督促班组的自检及填写自检记录。
（4）分部分项（工序）工程完成后，分包单位组织自检和工序间的交接检查，不合格的分项或工序，不经返修合格不得进行下道工序的施工。
（5）质检人员必须严格控制施工过程中的质量，在施工过程中严格把关，不得隐瞒施工中的质量问题，并督促操作者及时整改。
4、工程质量检验评定规定：
（1）分项工程质量评定应按照国家质量验评标准规定进行实事求是的评定，不得闭门造车。
（2）分项工程质量评定，由分包单位组织自检评定，报项目总包质检站进行核定，主要分部由公司质检站核定。分项工程质量评定必须在班组自检的基础上由工长组织有关人员进行，由施工方项目专职质检员核定质量等级。
（3）分项工程质量评定过程中出现不合格，由专职质检员填写不合格品通知单，技术部门提出纠正措施，整改后重新评定。
5、质量保证资料管理规定：
（1）质量保证基础资料，由分包单位负责填写、整理、报总包方质检部，并严格执行地方行业标准。
（2）各种质量保证资料，必须与施工同步进行，不得后补，以保证资料的完整、真实、整齐。总包方质检部将会同技术部定期对各分包方进行资料查验。
（3）分包单位质检组，必须编制每周质量检查计划，并列出检查标准的依据，严格按照检查计划进行控制检查、评定。
（4）质量评定资料必须统一，格式要标准化，严格按照《建筑安装工程质量检验评定标准》进行质量检查、评定。
（5）建立质量管理领导小组，对施工过程进行全过程控制，制定纠正及预防措施。
七、成品保护措施
1、施工中各专业工种应紧密配合，合理安排工序，严禁颠倒施工。
2、分格线、滴水槽、门窗框、管道、槽盒上残存砂浆，应及时清理干净。
3、其它工种作业时应不得污染或损坏墙面，严禁踩踏窗口。
4、施工完毕的墙体不得随意开凿，如确属需要，应在聚合物水泥砂浆达到设计强度后方可施工，施工完毕后周围应恢复原状，并注意对接缝做防水处理。
5、严格禁止重物撞击墙面。
