蒸汽管道施工方案外网.doc

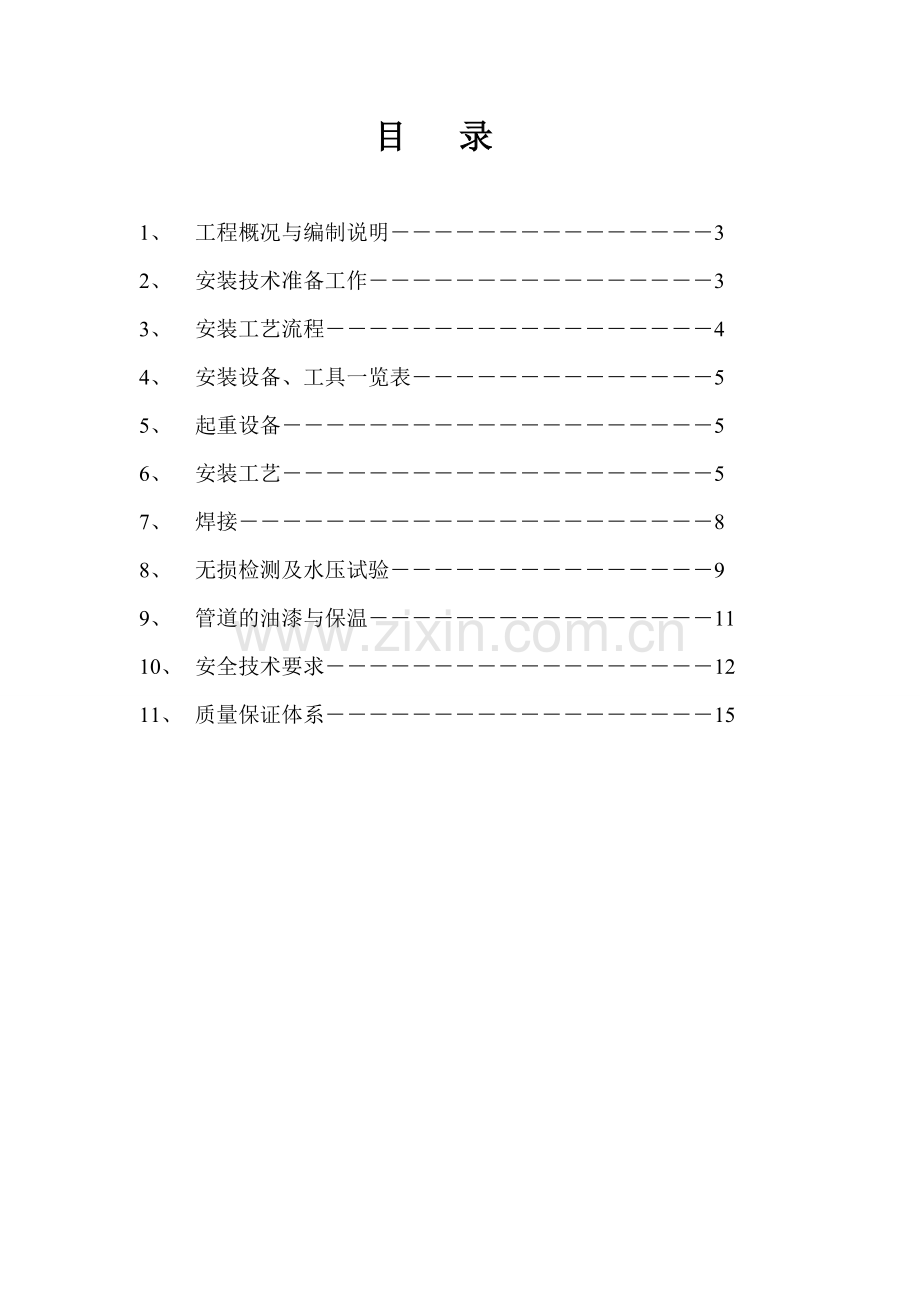

双鸭山建龙矿业有限公司白钨矿、磁 赤铁矿选矿厂建设工程 外网蒸汽管道施工方案批准：_审核：_编制：_2011年 12月 05日目 录1、 工程概况与编制说明32、 安装技术准备工作33、 安装工艺流程44、 安装设备、工具一览表55、 起重设备56、 安装工艺57、 焊接88、 无损检测及水压试验99、 管道的油漆与保温1110、 安全技术要求1211、 质量保证体系15一、编制依据1.1 业主提供施工图纸资料及技术要求；1.2 工业金属管道工程施工及验收规范 GB50235-2010；1.3 现场设备、工业管道焊接工程施工及验收规范 GB50236-98；1.4 工业设备、管道防腐工程施工及验收规范 HGJ229-91；1.5 工业设备及管道绝热工程施工规范 GB50126-2008；1.6 输送流体用无缝钢管 GB/T8163-2008；二、工程概况2.1 工程名称：双鸭山建龙矿业有限公司白钨矿、磁赤铁矿选矿厂建设工程2.2 工作内容：输送到主厂房供热管道及相关阀门，输送到各厂房车间供热管道及相关阀门.2.3 工作量：2.3.1 输送到主厂房低压蒸汽管道（0.7Mpa、165，管径A2737，长度约400米，管材：20#;管径A1594.5，长度约300米，管材：20#.管径A1334，长度约120米，管材：20#.管径A1084，长度约150米，管材：20#.管径A894，长度约130米，管材：20#.管径A764，长度约500米，管材：20#.管径A573，长度约780米，管材：20#.管径A453，长度约150米，管材：20#.管径A383，长度约130米，管材：20#.管径A323，长度约150米，管材：20#.管径A253，长度约200米，管材：20#.管径A203，长度约100米，管材：20#.）及其疏水管道、疏水器、热力补偿器、阀门（包括逆止门、安全门）等所有附属设备的安装及其保温；2.3.2 上述管道的各种试验（包括冲管、试压等）；三、工程特点3.1 施工焊接工艺难度较复杂；3.2 管道施工基本都为地下管道，操作难度较大；3.3施工难度大。管道属于比较高压力压力管道，管道安装要求高，需要100%探伤，焊缝较多。3.4施工安全隐患比较大，系统管道试压全部水试压，试压区域电焊线、施工用电比较多。存在比较大的安全隐患。四、材料要求4.1 管道安装前先对到货材料进行检验，外观检查无变形、裂纹、重皮等缺陷。4.2 所有管子锈蚀、凹陷及其他机械损伤的深度，不应超过允许偏差。4.3 所有管件中应标明材质、规格、型号及合格证。4.4阀门部分抽签进行壳体压力试验和密封试验，不合格者，不得使用；试验合格的阀门应做出标识，并填写实验记录。4.5法兰密封面应光洁，不得有径向沟槽，且不得有气孔、裂纹、毛刺、或其他降低强度和连接可靠性方面的缺陷。五、施工准备5.1熟悉图纸和有关资料。凡参加施工人员，必须在施工前认真细致阅读已会审过的施工图纸和技术资料。5.2 施工现场必须达到“五通一平”，确保有个比较良好的工作环境。5.3 所有管架基础都必须浇注或埋设完毕，并达到强度要求。5.4 现场电源已接好，并有良好的接地、接零。5.5 所有电动工具都应有漏电保护装置。5.6 安全及施工防护已就位。六、安装施工工艺管道组装、焊接管道支、吊架安装管道组成件、支承件、预制管段接收土建工程、工业设备、工业管道工序交接施工准备缺陷消除6.1 施工工艺流程图分部试运管道保温管道系统吹扫和气密性试验焊缝无损检测焊缝硬度检测6.2 施工工艺6.2.1蒸汽管道预制6.2.1.1蒸汽管道有2737、1594.5和894三种主管道，预制前首先根剧要求对管道及管件进行检查，确认合格后再逐件清除管道组件内的沙土、铁屑、熔渣及其他杂物，并将管口进行封堵。6.2.1.2 管道下料采用气割加工70坡口，钝边厚度以2mm为易，对口间隙2mm，内壁错边量2mm。6.2.1.3 坡口加工完成应采用角向磨光机除去影响焊接质量的表面层，直到露出金属光泽，同时内口管壁也应打磨出10mm的清洁区，以露出金属光泽为宜。6.2.1.4管道上的开孔应在管段安装前完成。在已安装的管道上开孔时，管内切割产生的异物应清除干净。管子对口平直度应符合安装质量要求的规定。6.2.2 管道焊接6.2.2.1根据设计说明，蒸汽管道低压管道焊丝型号为TiG50，焊条J422。6.2.2.2 焊口与支架距离应50mm。 6.2.2.3 根据现场设备、工业管道焊接工程施工及验收规范GB5036-98中6.1.3焊缝的坡口形式和尺寸应符合焊接作业指导书的规定。6.2.3 管道安装6.2.3.1管子对口时应在距接口中心200mm处测量平直度（如下图），当管子公称直径大于等于100mm时，允许偏差为2mm，全长偏差允许均为10mm。6.2.3.2管子连接时，不得用强力对口、加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。6.2.3.3管道上不得焊接临时支撑物。6.2.3.4管道安装法兰连接，设计温度高于100或露天装置，螺栓螺母应涂以二硫化钼油脂、石墨机油或石墨粉。6.2.4管道的冷拉必须符合设计要求6.2.4.1 冷拉区域各固定支架安装牢固，各固定支架间所有焊口（冷拉口除外）焊接完毕并经检验合格，要做热处理的焊口应做过热处理。6.2.4.2所有支吊架已安装完毕，冷拉口附近吊架的吊杆应预留足够的调整余量。；6.2.4.3管道坡度方向及坡度应符合设计要求；6.2.4.4法兰与阀门的连接螺栓已拧紧。管道冷拉后，焊口应经检验合格。需作热处理的焊口应作热处理，方可拆除拉具。6.2.5 滑动导向支架安装时，滑动面应平整洁净，不得有卡涩现象；安装位置以支撑面中心向位移反方向偏移位移量的1/2。蒸汽管固定支架安装应在补偿器预拉伸前固定完毕。6.2.7补偿器的安装 6.2.7.1 本工程蒸汽管道热补偿采用自然补偿和波纹补偿器补偿，补偿器在预制完成后进行整体吊装。6.2.7.2 检查补偿器两侧的固定支架焊接牢固后，可进行补偿器的预拉伸。6.2.7.3 补偿器的预拉伸距离可在就位后的最后一道焊口未焊前测量该焊口间距，符合所对应的预拉伸数值。6.2.8 安装启动疏水、排汽管时接管座应符合设计规定，疏水不得接入工业水沟或电缆沟，排放口朝向应注意安全防烫，就近排放至雨水口、沟渠或河道。6.2.9 试验合格的阀门，安装前应按设计要求核对型号和介质流向确定其安装方向。6.2.10 所有阀门应自然连接，不得强力对接或承受外加重力负荷。法兰周围紧力应均匀，以防止由于附加应力损坏阀门。6.2.11 管道试验6.2.11.1 根据电力建设及验收技术规范（管道篇）对蒸汽管进行水压试验，试压前审查确认管道组成件，焊材制造厂质量证明书及校验性检查或试验记录；管道的焊接工作记录及焊口布置，无损检测报告等。6.2.112 由甲、乙双方共同检查确认：管道支架的型式材质、安装位置正确、数量齐全、紧固程度、焊接质量合格、临时加固措施、安全可靠、临时盲板加置正确、标志明显、记录完整，试压所用压力表为4块量程01.6Mpa的压力表6.2.11.3 水压试验用由业主提供的洁净水，连接好打压泵。首先将蒸汽管所有排汽阀打开，每个阀门必须专人监管，待水满排净空气后关闭。每块压力表由专人配备对讲机随时向升压指挥系统报告压力。6.2.11.4 根据工业金属管道工程施工及验收规范GB50235-2010，管道的水压试验应按本规范7.5压力试验规定执行。，即低压管道水压试验压力为1.2Mpa;管道水满后，检查所有排气阀关闭良好，开始缓慢升压，当压力升至试验压力时稳定10min，检查管线无异常情况发生，然后将试验压力将至设计压力，稳定30min，检查无异常，压力不下降，无渗漏为合格，排水应先打开排气阀。6.2.11.5 试验过程中发现渗漏，不得带压处理，降压修复后，应重新进行水压试验。试压结束后，应及时拆除盲板、膨胀节限位设施，排尽积水；排水时应防止形成负压，并不得随地排放。6.2.12吹扫6.2.12.1 吹洗前应缓慢升温进行暖管；暖管速度不宜过快并应及时疏水。应检查管道热伸长、补偿器、管路附件及设备等工作情况，恒温1h后进行吹洗。6.2.12.2 吹洗时必须划定安全区，设置标志，确保人员及设施的安全，其他无关人员严禁进入。6.2.12.3 吹洗用蒸汽的压力和流量应按设计计算确定。吹洗压力不应大于管道工作压力的75%。6.2.12.4 吹洗次数应为23次，每次间隔时间宜为2030min。 6.2.12.5吹扫前先将各放水、排气阀及压力表前阀门关闭。电厂接入减温减压后的过热蒸汽，吹扫时应缓慢供汽，先暖管疏水后才能吹扫，流速不小于20m/s，吹扫过程中沿管线用锤敲打管子。对焊缝死角和管底部等部位重点敲打，但注意不应损伤管子。当目测排气无烟尘时，应在排气口设置靶板、白布，5min内白布上无铁锈、尘土、水份及其他杂物为合格。6.2.13 蒸汽管道保温、保护6.2.13.1 根据设计要求蒸汽管道保温采用玻璃棉毡材料保温.6.2.13.2蒸汽管道保温层采用玻璃棉毡保温，保温厚度为60mm。七、安装质量要求管道安装允许偏差及检验方法序号检查项目允许偏差（mm）检查方法1管口圆度偏 差2734.0钢尺测量2对口内壁错边量1板尺配合游标卡尺3对口平直度1%L全长10.0板尺配合游标卡尺法兰面与管子中心垂直度2732.0钢尺配合弯尺测量5管子水平度随设计坡度铁水平6立管垂直度5L最大30.0铁水平7管间距15钢尺8补偿器拉伸10钢尺9吹扫靶痕大小6.0游标卡尺痕 深0.5粒 数1个/cm2目侧时 间15min计时表八、资源计划（人员和机工具）8.1 现场组织结构 施工组织机构图项目经理施工队长安全负责技术负责质量负责材料人员质检人员安全人员技术人员管道施工班组8.2 劳动力计划工种人数主要任务工种人数主要任务管工18持证质检员2持证普通电工2临时用电(持证)专职安全员2持证钳工10找正车工4坡口加工起重工6吊装(持证)电气焊工20焊接(持证)普工30配合、倒料油漆工5防腐测量工2测 量管理人员2施工管理合计110人8.3 现场施工机工具配备计划序号机械或设备名称型号规格数量单位备注1.汽车吊16t2辆吊装2.汽车吊50t1辆吊装、倒料3.汽车吊25t2辆吊装4.管子坡口机坡口范围：80-273mm2台5.管子坡口机坡口范围:300-500mm切削壁厚:1.5-40mm6台6.管子坡口机坡口范围：10-40mm1台7.经纬仪DJ21台测量8.水准仪Z31台测量9.等离子切割机LGK-1004台钢管切割10.倒链1t-5t30个11.枕木200200250050根12.平板车20t1台13.扳手各种规格20把14.钢板尺/角尺10把15.铜芯电缆3*185mm2100m临时用电16.卷尺5m/30m/50m3把17.铜芯电缆35 mm2400m临时用电18.铜芯电缆16mm2500m临时用电19.钢管48*3.510t搭设临时架20.防坠绳300m高处作业21.钢丝绳6401000m吊装22.半自动切割机2套23.半自动氩弧焊机10台24.交/直流电焊机各10台20台25.砂轮切割机4台26.电 动 磨 光 机10台27.烘 箱3台28.恒 温 箱1台29.保温筒30个30.对讲机8只31.弯管机2台32.车床2台33.带锯6台34.弓锯床4台35.外对口器10台36.红外线电加热器10台37.光谱分析仪WX-SA1台38.红外线测温仪4台39.液压扭力扳手YD-2706台40.液压扭力扳手RSL14H-12096台41.试压泵0-40MPa2台42.氧气-乙炔割枪10套43.氩弧焊枪30套44.电焊钳500A30套45.焊条J4223吨46.焊条E5515-B-V5吨47.焊条A1322吨48.无缝钢管60*8200米临时管道49.无缝钢管22*4200米临时管道50.无缝钢管42*6200米临时管道51.阀门配60管高压阀门10台临时冲洗52.阀门配22管高压阀门10台临时冲洗53.阀门配42管高压阀门10台临时冲洗54.压力表0-1.2MPa10块试压用55.钢板厚度10mm3吨56.钢板厚度20mm20平方57.白绸布200平米拆除管道清理九、施工平面图及进度计划9.1 工期控制的一般措施9.1.1落实各类人员的岗位责任制，明确岗位职责及所担负任务的完成时间，完成任务后的奖惩标准等。以推动工程向前发展。9.1.2 严格节点考核和奖惩办法，做到有成绩的就奖，有问题的就罚，奖惩兑现，促进工程进度。9.1.3坚持重点考核。在网络计划执行过程中，每周编制“施工进度考核计划”并进行实际检查考核。必须按施工进度计划控制工程进度，作好工序的衔接。9.1.4 及时调配各种资源，增加延期工序的资源配置；9.1.5 延长作业时间，在原作业班次的基础上，增加施工人员和作业时间，倒班作业。9.1.6 按周、天、编制作业计划，做到当天任务当天完。9.1.7 按工程进度组织足够的施工机械，满足工程施工需要。9.2 工期控制的专项措施9.2.1 严把管材设备验收关，保证运到现场的管材设备符合设计和规范要求。9.2.2 所有施工用具准备齐全量充足。9.2.3 材料员按施工计划备好各种辅材，保证施工现场材料供应。9.2.4 对作业人员进行安全、技术交底，保证工作顺利开展。9.2.5 要求吊机和吊装人员每天按时到位，保证吊装进度。9.3 工期发生延误时补救措施9.3.1工程进度网络计划实行动态管理，前道工序工期发生延误时，及时调整后续工序的施工工期，把前道工序延误的工期抢回来。9.3.2 发挥优势，调集精兵强将上场、调整优良装备作业。针对重点工序和关键环节设置考核点，重奖重罚，保证工程按总进度网络实施。十、质量管理10.1 质量方针及质量目标10.1.1 项目质量方针坚持质量兴业，实施ISO9000族标准，走质量效益型道路，坚持科技进步，严格科学管理，精心施工，以一流的质量和服务，拓展国际国内建筑市场。10.1.2 项目质量目标精心组织， 严格苛求，消灭通病，一次成优。争创精品工程。本工程单位工程质量等级合格率100%，质量优良率达到85%以上。10.2 质量保证体系 质保体系组织机构项目经理施工队长安全负责技术负责质量负责材料员质检员安全员技术员管道施工班组10.3 质量保证措施10.3.1 认真贯彻实施ISO9000族标准，建立符合GB/T19002ISO9002：2000标准的质量体系，并保证质量体系的有效运行。10.3.2 开展以保质量、保工期、保投资为主要内容的工程质量管理活动。10.3.2.1 积极组织和发动全体职工投身到保工程质量活动中去。10.3.2.2 做好施工过程的质量控制，不合格原材料、半成品、成品、加工件不准使用到工程上。凡上道工序不合格的不准下道工序施工。搞好班组自检、互检、专检、联合检、中间交接检验，严把质量关。10.3.3 推行质量承包，引入竞争激励机制对工程质量认真检查评比，严格考核，奖优罚劣，实施质量否决权。施工必须管理质量的原则，实行质量责任制。建立质量奖罚机制，同责任人的经济利益直接纳入考核。10.3.4 贯彻执行国家标准和原冶金部标准及业主的有关规定10.3.4.1严格执行国家和原冶金部有关工程验收规范及质量检验评定标准。10.3.4.2严格执行招标文件中所规定的技术条件和供货商提供的有关规范标准。10.3.5 做好交工、投产过程的质量管理本着严格要求的原则，认真组织质量检查，做到不合格的工程不交工，坚持定期回访用户，认真听取用户意见。在保修期间，因施工原因造成的质量问题，按合同规定及时给予处理。10.4 工程质量管理制度10.4.1 原材料及成品半成品质量控制10.4.1.1原材料及成品、半成品是工程(产品)的基本组成成分，是工程(产品)质量最基本保证条件。10.4.1.2工程(产品)所用的进货物资，根据施工组织设计对工程(产品)质量的重要度分级原则，确定检验方法。10.4.1.3物资(含半成品)进场后，应按规格、品种、牌号堆放。10.4.1.4原材料及成品、半成品的采购及加工制造必须有合格证，无合格证的原材料及成品半成品不得采购。内部加工制造的成品和半成品无合格证的不得出厂，不允许用在工程上。10.4.2 技术质量管理10.4.2.1工程开工前必须进行图纸会审，要做好会审记录，图纸会审记录是竣工交工资料之一，不得缺少。10.4.2.2工程开工前技术负责人，要向施工人员进行技术交底，做好交底记录，不进行技术交底的不准开工。10.4.2.3试验、检验部门要及时、准确地提供原料试验或检验报告，试验或检验报告要由技术主管审核后，方可发出。 10.4.2.4重大质量事故处理，要经技术部门或技术负责核发，不经技术审批的，不得私自处理。10.4.3 质量事故管理10.4.3.1 处理质量事故实行“四不”放过原则。10.4.3.2 重大质量事故要及时处理，处理方案报技术主管审批，再报设计部门批准，方可实施。10.4.3.3质量事故处理要进行质量检查签证，返工处理的重大质量事故要重新进行质量评定。10.4.4 开展质量大检查活动并制订相应的质量奖罚制度质量大检查内容：查工程实体，查隐患，查质量问题，查保证资料，查质量保证体系运转工作情况为内容的“五查”活动。严格按照国家现行的相应专业施工及验收规范执行，工程质量验收遵照国家、部门颁发的现行检验评定标准。10.4.5管道安装质量通病及预防措施序号通病现象分析原因预防控制措施1介质管道安装中管内有渣子及氧化皮配管时采用火焰进行切割配管中不应使用火焰进行切割2管道工作时有震动现象管卡间距过大，固定不牢固按规定要求布置管卡，并可靠地进行紧固3管道法兰处有应力在配管时尺寸偏差过大，有强制对口现象。配管时要仔细、认真、保证各部分尺寸偏差均在范围之内4管道对口焊缝焊接未焊透管道对口时，未留焊缝间隙或间隙过小。焊缝对口时按要求留出焊缝间隙。5管道支架外形不美观制作时切割不整齐，焊缝成形不好。应采用砂轮机切割，用火焰切割时要将其进行维修，达到规范要求。十一、安全、环保及文明施工安全、文明施工作为现代施工管理手段之一, 可以体现施工企业的工作素质高低,同时也是保证施工正常进行的必要条件之一。为此,酒钢干熄焦工程施工中安全环保、文明施工是一项常抓不懈的工作。11.1 现场文明管理11.1.1 现场材料、设备及各类物资按施工图划分的区域摆放整齐,不得随意堆放。11.1.2 施工用生产、机具设施按规定的区域集中摆放,并保证有充分的安全通道。11.1.3 随着施工的深入开展,应根据施工进度情况,按时组织设备,材料进场,应满足施工需要,又不造成施工现场堆放场地拥挤不堪,留出设备,材料进场通道。11.1.4 坚持“安全第一,预防为主”的方针,严格执行各项安全生产管理制度,强化文明施工,实施标准化作业。11.1.5杜绝重大安全事故和重大机械事故，死亡事故为零，千人负伤率小于2/1000。11.2 安全文明施工保证体系项目经理施工安全总负责治安消防管理负责施工安全管理负责机械安全管理负责材料员质量员安全员技术员管道施工班组11.3 安全环保及文明施工措施11.3.1 管道吊装时全部参与人员必须穿工作服，戴安全帽，不准穿凉鞋和拖鞋进如施工现场，上高人员必须戴好安全带。11.3.2 吊装前检查吊具的完整性和可靠性，如卡扣有无损伤，钢绳有无断丝，保证吊装安全。11.3.3 认真检查已准备好的供对口用的跳板平台，是否有围栏，能否同时上四五人，强度能保证否。施工用脚手架钢管,钢跳板等施工周转材料,应集中管理, 不得随意堆放。11.3.4 设专人监护不能让过往行人进入吊装现场，吊装作业时起重臂下严禁站人，同时设专业起重指挥吊车，做到指挥信号明确和准确，不能有多人指挥。11.3.5 保证吊装前的安全交底，使全部参与人员和吊车司机人人明白安全的各条措施和注意事项，做到人人懂安全，处处执行安全规章，意识到位，互相监督和互相照顾。11.3.6 不准在现场喝酒和酒后上班。不准在工地打闹、玩耍和睡觉。11.3.7 临边、孔、洞设围拦防止高空坠落。11.3.8 保证安全通道的畅通无阻，加强现场的文明施工管理。坚持每天的班前安全交底制度。11.3.9 管道安装完毕后，在试压时不能在承压的管道上捶击和碰撞，在进行管道试压时在管道上标明正在试压的标识，以提示无关人员的注意，保证安全顺利地进行试压。工作的同时不能用易燃、易爆气体进行试压以免发生危险。11.3.10 氧气、乙炔瓶的摆放应相隔10米，并与高空气焊和气割作业错开，以防坠落和落下的火星，发生危险。11.3.11在吊装大型件需要站道施工时需要要办理断道手续。并采取断道措施，同时设专人看护，不得有无关车辆过往。以保证吊装的如期安全进行。11.3.12严格按照项目部规定建立安全施工责任制，牢固树立安全第一的思想，坚持管施工必须管安全的原则，实行安全生产责任制，现场设置专职安全员，各施工班组作业点设不脱产安全员。 11.3.13严格执行安全生产例会制度，分析安全生产形势、检查总结安全生产情况、研究重大安全措施，协调安全生产。11.3.14非电器操作人员不准乱动电器设备；动力与照明线路应分开设置，配电箱、开关箱应有门有锁有安全标志；现场的电缆、电焊线摆放应顺畅，不得绞错在一起； 现场使用的配电箱应装漏电保护器，并应有可靠的接地，所使用的电缆应完好无损，电缆距离较远时应搭支架将电缆挂起来；高处作业场所附近有带电导线时，必须保持安全距离。11.3.15 配电箱进出线要敷设合理、位置规范，免受机械损伤，有防止雨水沿导线流入箱内的措施，移动配电箱的进出线必须采用橡胶绝缘软电缆。11.3.16 施工用电配电箱、开关箱及其它电器设备必须保护接地或保护接零。11.3.17 动力用电与照明用电须分开配置；开关箱采用“一机一闸一漏（漏电保护器）”必须根据负荷容量单独配置，严禁采用“一闸多机”，严禁违规操作11.3.18 在施工中对周边绿化进行保护，必要时进行临时保护性移植。不得无故损坏绿化带、草坪、树木、花草等。11.3.19 确保吊装现场的施工环境，保持道路畅通和场地整洁，不准乱丢乱倒饭菜、饮料瓶、快餐盒等影响环境废弃物。搞好环境卫生，环境保护制度化。11.3.20在施工现场设置8个干粉灭火器，以被应急使用，灭火器设置在醒目、方便的地方。11.3.21 做到施工现场文明整洁有序，有良好的安全通道，以保证施工的顺利安全的进行。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
